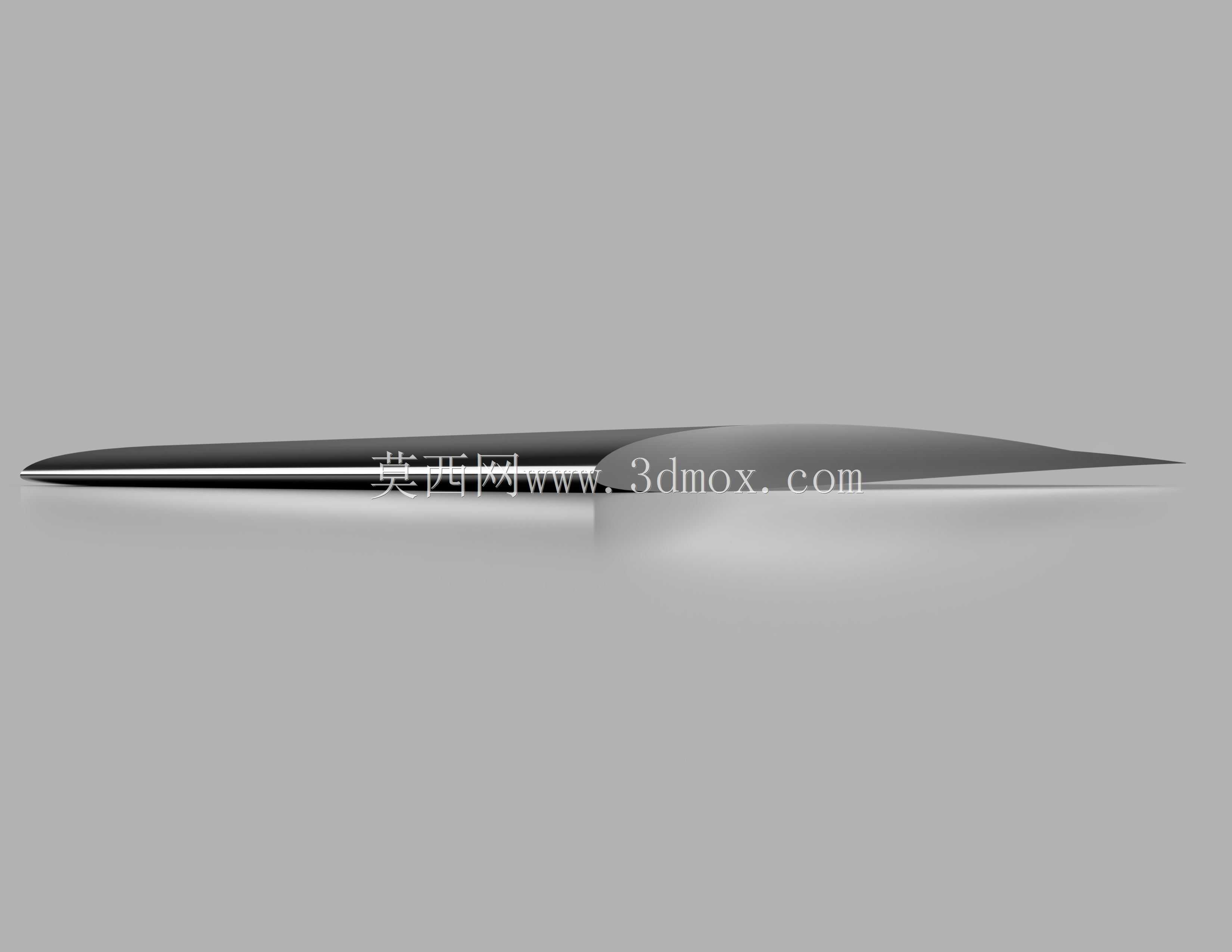

航空飞行器用AG47c03低速高升阻比翼型结构

在通用航空固定翼飞行器、小型长航时无人机、低速通航实验机的气动设计环节中，翼型作为决定整机升阻特性、失速边界、巡航效率的核心气动部件，其截面轮廓的曲率分布、厚度弦长比、前缘半径、后缘夹角的参数匹配，直接影响飞行器在不同迎角下的气动表现。本次涉及的AG47c03翼型，属于典型的低速层流翼型优化构型，最初的设计定位是适配起飞重量在20kg到500kg区间的低空低速飞行器，覆盖飞行速度从15m/s到70m/s的雷诺数区间，能够在低亚音速飞行状态下维持较高的升阻比，同时兼顾失速迎角下的气流附着特性，避免飞行器在大迎角机动或者低速进近阶段出现突然的升力陡降。从实际工程应用场景来看，这类翼型常被用于小型固定翼测绘无人机的主翼、通航轻型飞机的水平尾翼、甚至部分低速地效飞行器的主升力面，部分航模竞技机型也会基于该翼型做小幅修型，用来提升航线飞行的留空时间。

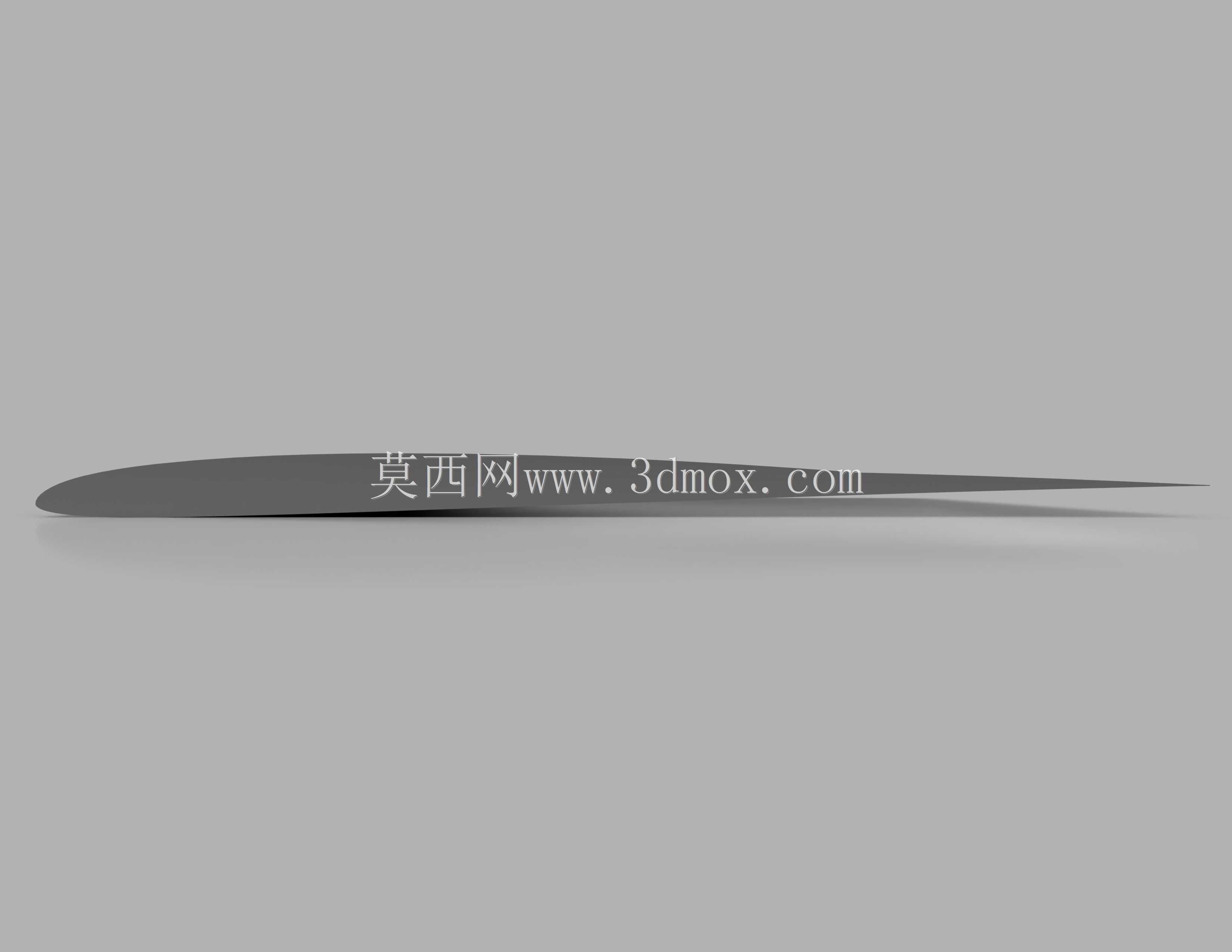

从设计思路层面拆解，该翼型的前缘采用了适度钝化的圆弧过渡，没有追求过小的前缘半径来降低高速阻力，而是优先保证大迎角状态下下翼面气流能够顺畅绕过前缘附着在上翼面，延缓气流分离的起始位置；上翼面的最大厚度位置设置在弦长35%到40%的区间，这个位置的曲率变化做了连续平滑处理，能够让上翼面的顺压梯度维持更长的弦向范围，尽可能扩大层流附着区的长度，降低摩擦阻力；下翼面则采用了相对平缓的曲率设计，在零升迎角下能够维持较小的阻力系数，同时在正迎角下和上翼面形成足够的压力差来提供升力；后缘采用了接近0.8%弦长的钝度设计，而非尖锐的利刃式后缘，一方面能够降低加工过程中的工艺难度，避免薄后缘在装配、运输过程中出现磕碰变形，另一方面也能在小迎角下减弱后缘的涡脱强度，降低翼面的结构振动激励。

在外形尺寸与安装边界的工程适配中，该翼型的基准弦长可根据实际飞行器的设计需求做等比例缩放，常规应用场景下的弦长取值范围从150mm到1200mm不等，最大相对厚度约为弦长的12%，这个厚度区间能够在翼面内部预留足够的空间布置翼肋、翼梁、燃油管路或者操纵舵机的传动结构，不需要为了容纳内部构件额外做翼型鼓包修型，避免破坏原有的气动外形。安装时需要注意翼型的安装角匹配，针对不同的整机配平需求，通常安装角设置在2度到4度区间，能够保证巡航状态下机身处于最小阻力姿态；翼型和机身的连接处需要做整流修型，避免翼根位置出现气流分离干扰尾翼的操纵效率；如果用于折叠翼结构的无人机，翼型的厚度分布也能够预留折叠铰链的安装空间，不需要在翼面额外切割破坏结构强度。

从实际使用的功能特性来看，该翼型在迎角0度到12度区间内升力系数呈现良好的线性增长特性，升阻比峰值能够达到85以上，能够有效降低飞行器的巡航功率消耗，提升续航时间；当迎角超过14度进入失速区间时，升力系数不会出现断崖式下跌，而是呈现缓慢下降的软失速特性，给操纵人员留出足够的改出反应时间，大幅提升低空低速飞行的安全性。针对部分需要在翼下挂载任务载荷的应用场景，该翼型下翼面的平缓曲率也方便挂载航测相机、小型弹药或者传感设备，挂载点的局部气流扰动不会对翼面整体的气动效率造成过大影响。在结构设计适配层面，该翼型的内部承力路径清晰，翼梁的最佳安装位置位于弦长30%到35%的最大厚度区域，这个位置的翼面高度足够，能够在相同结构重量下获得更高的抗弯截面模量，降低翼面在最大过载下的形变量，保证飞行过程中翼型轮廓不会因为气动载荷出现过大变形，维持设计状态下的气动效率。
