极简桌面多设备集成充电基座结构设计

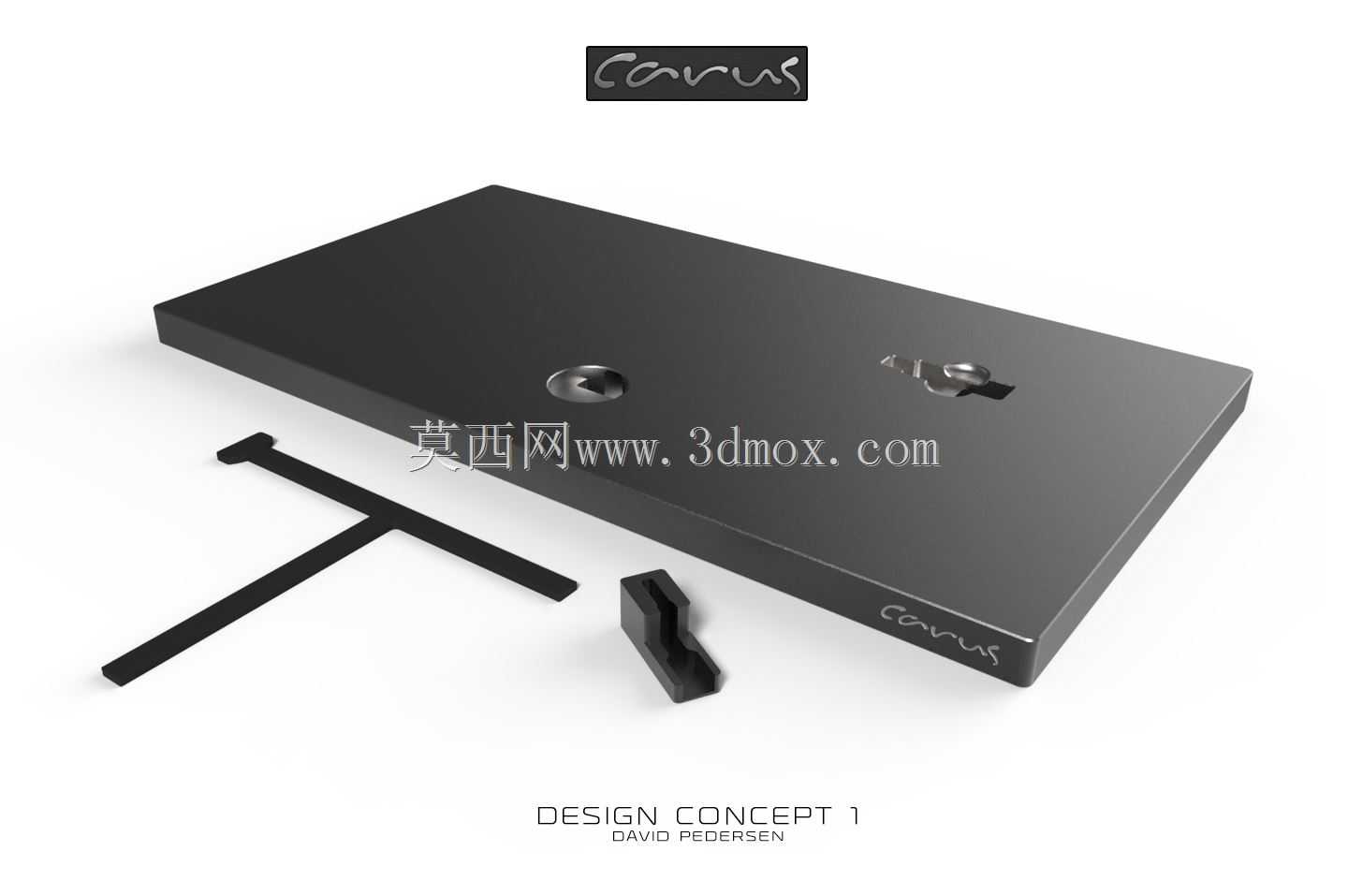

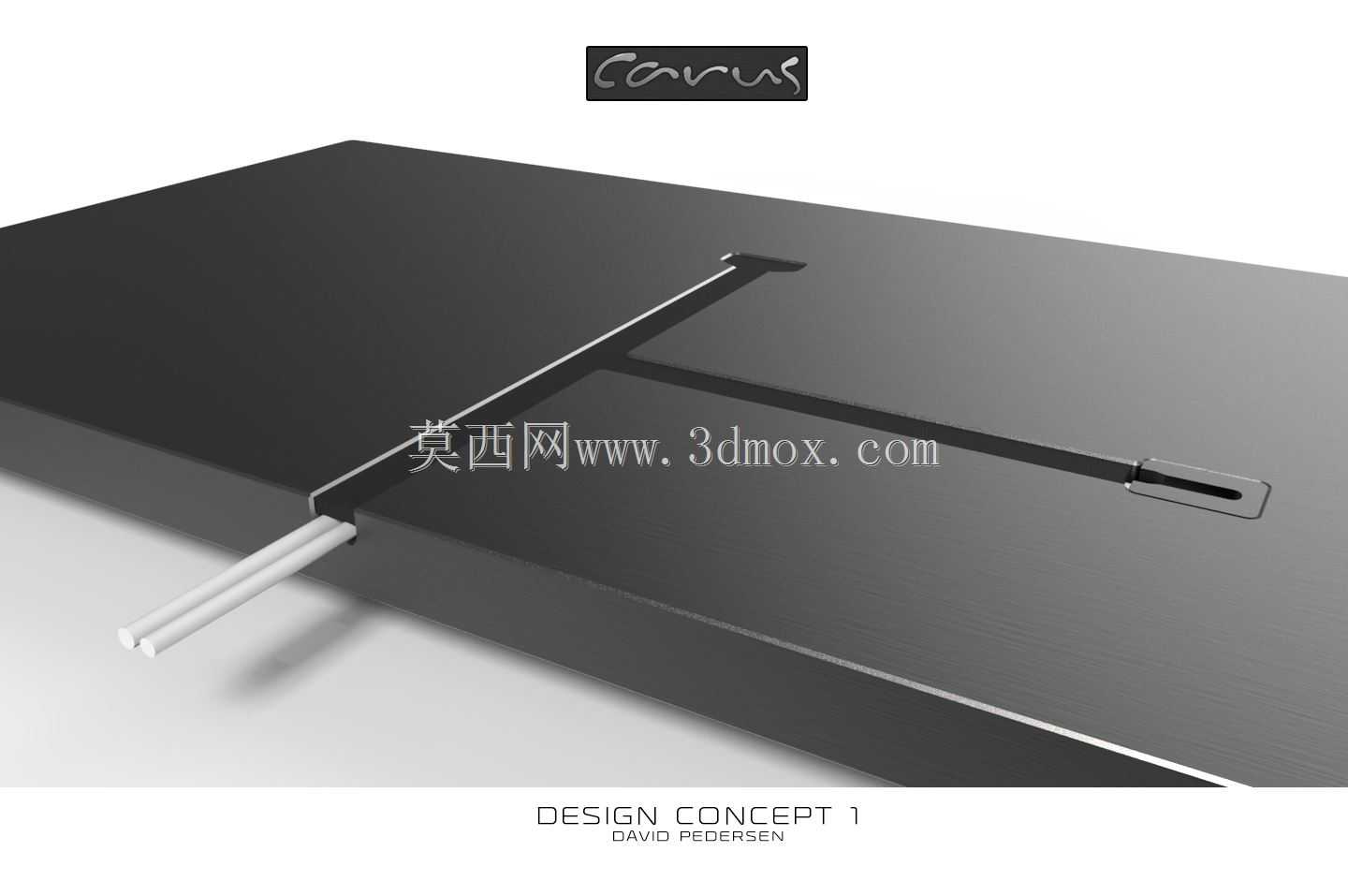

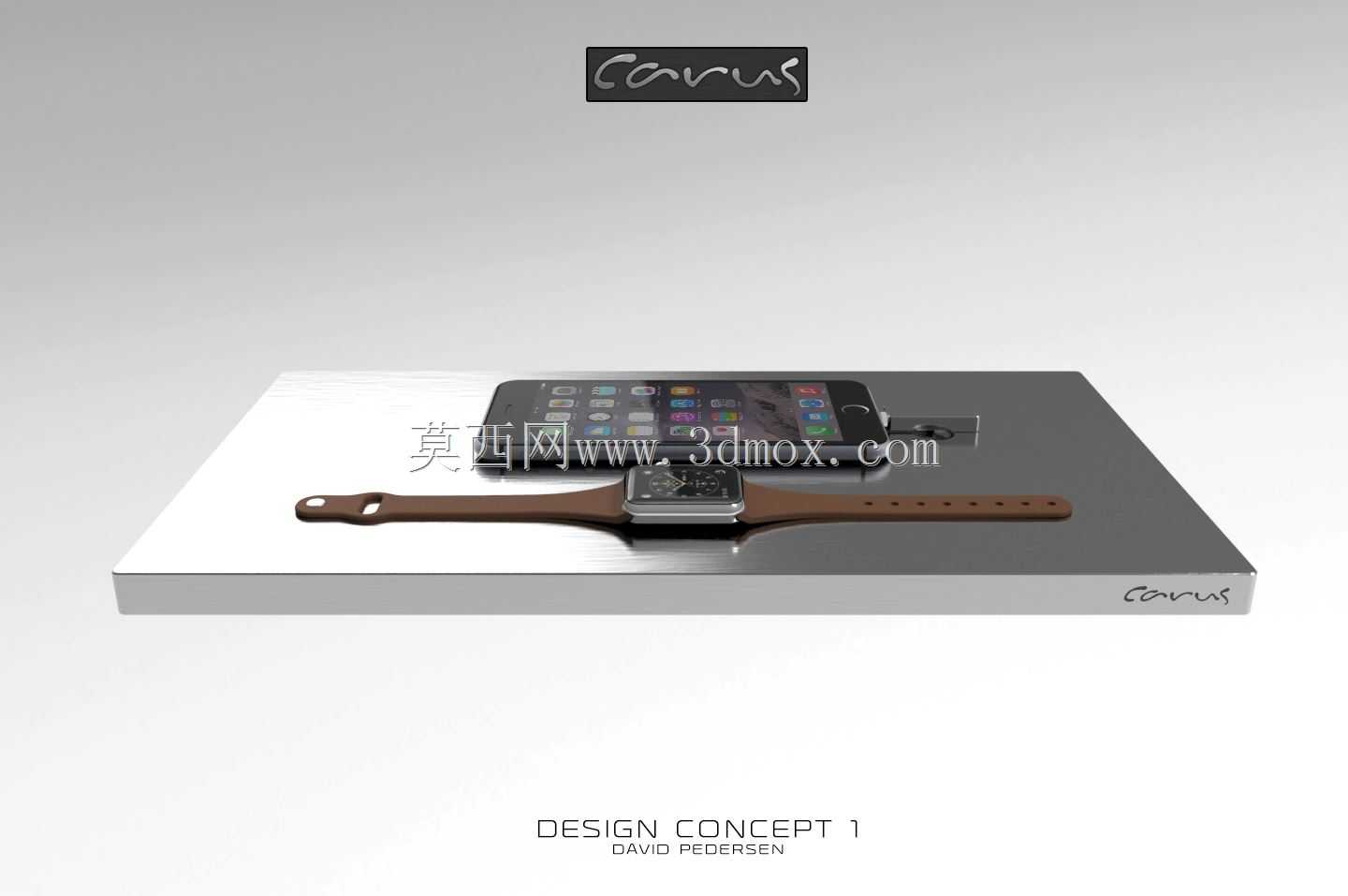

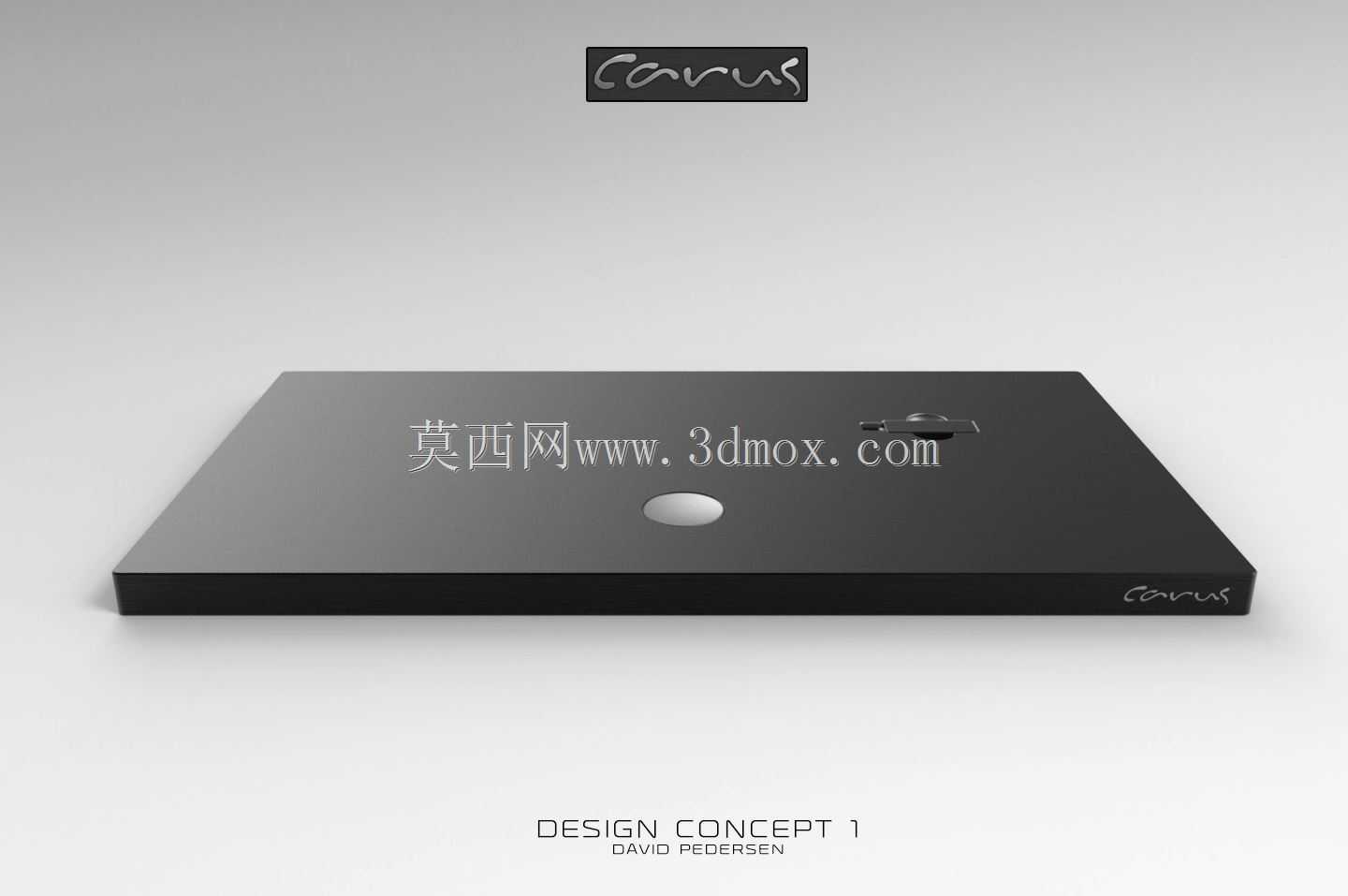

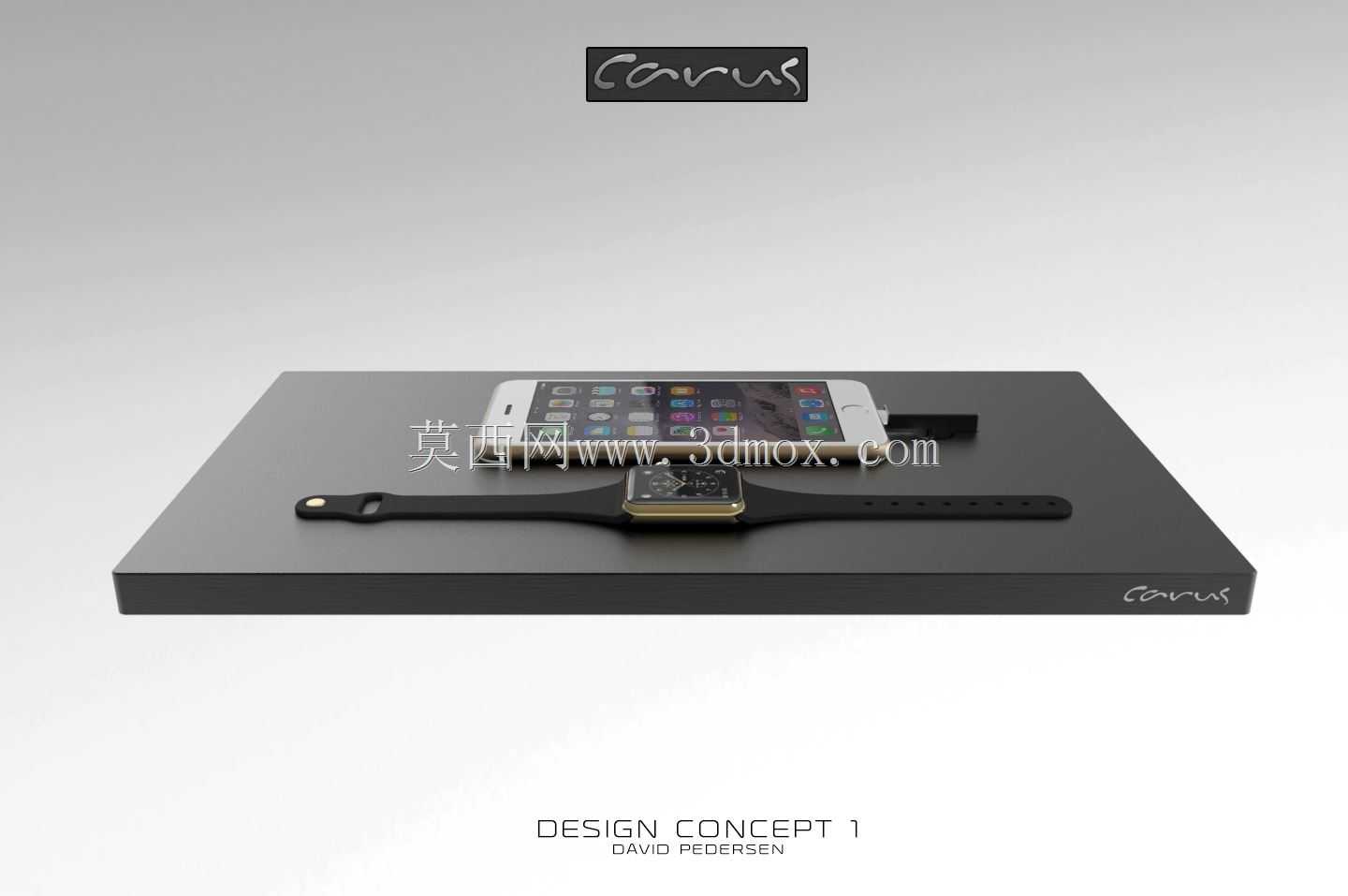

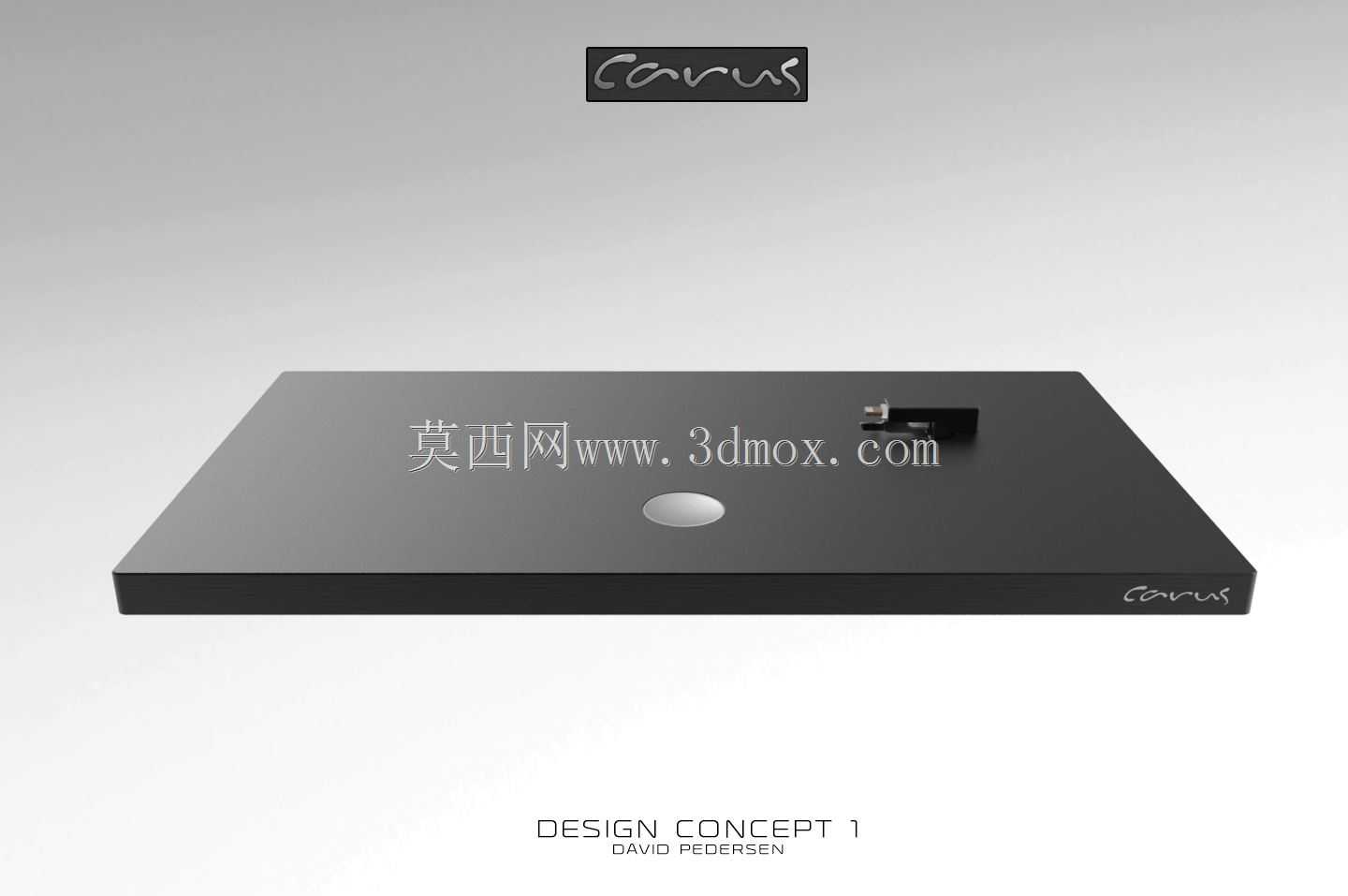

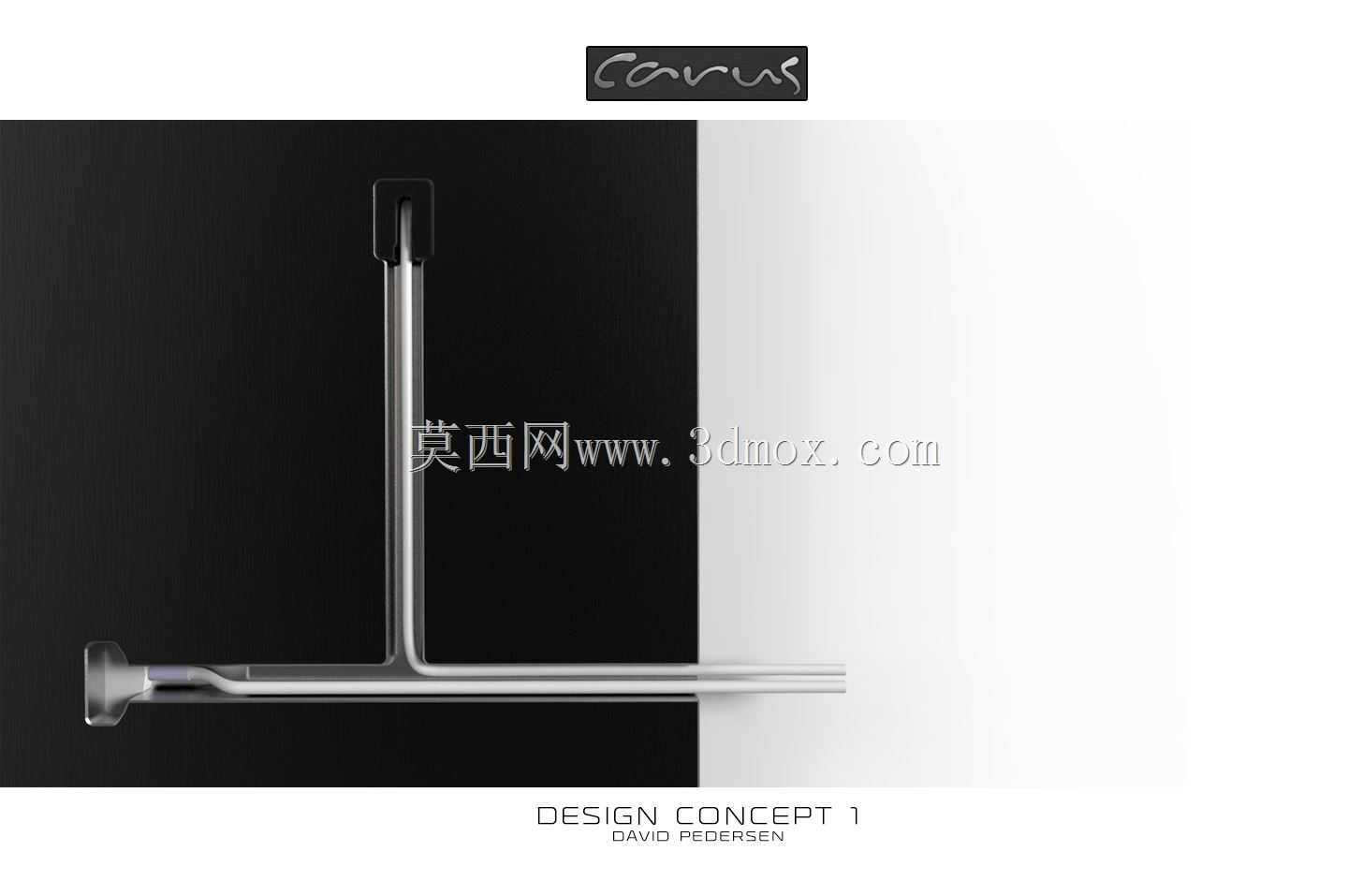

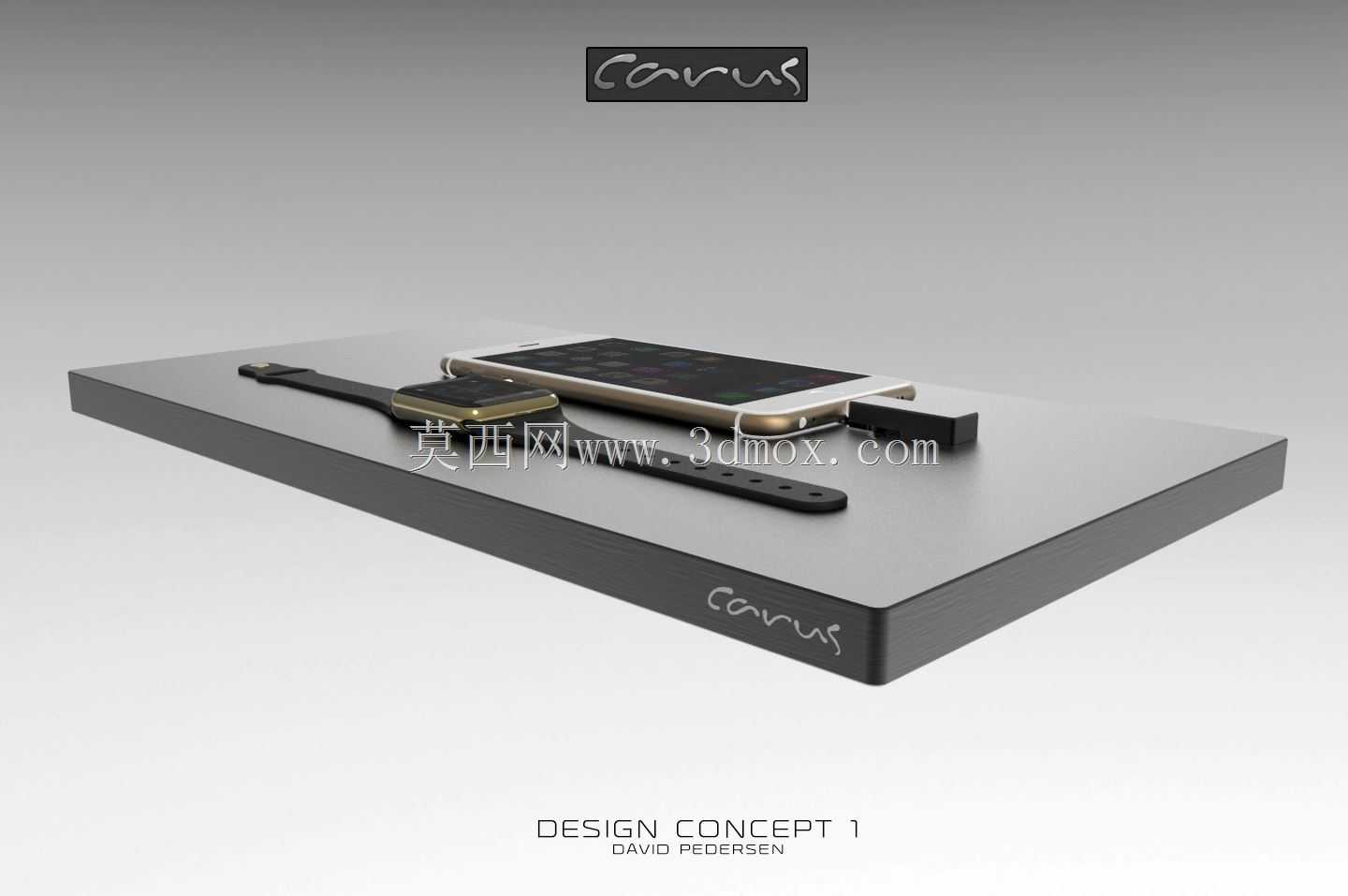

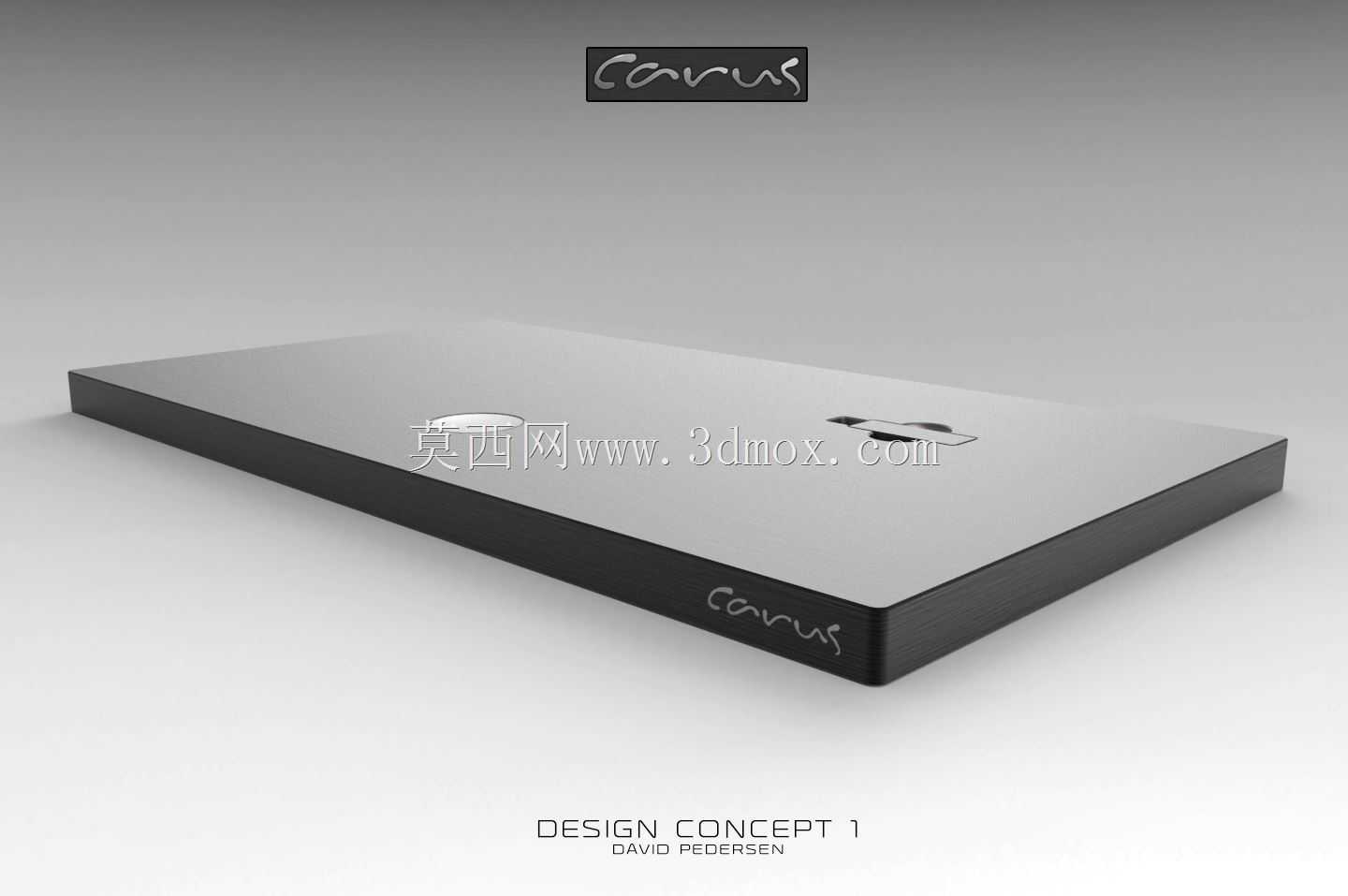

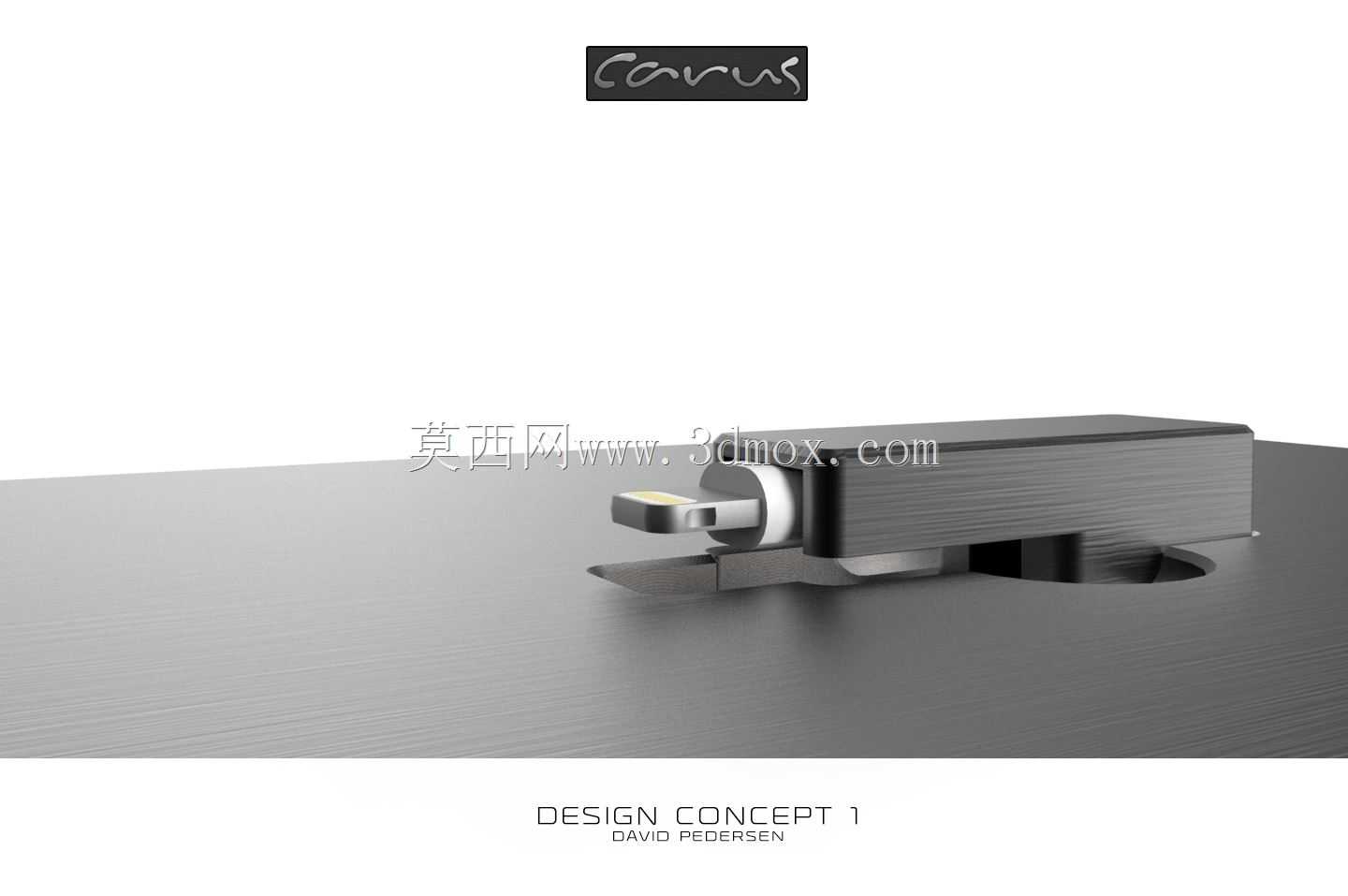

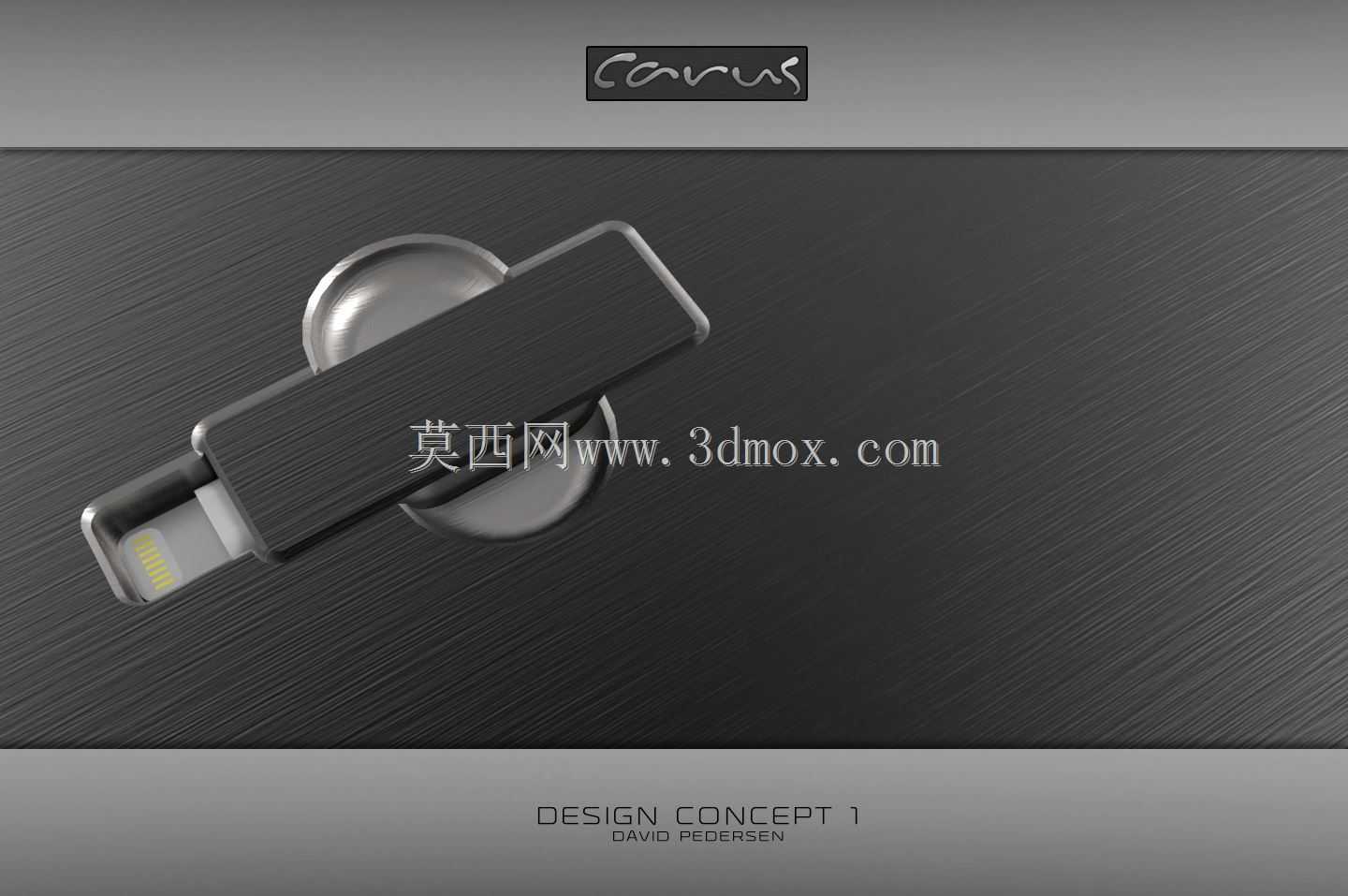

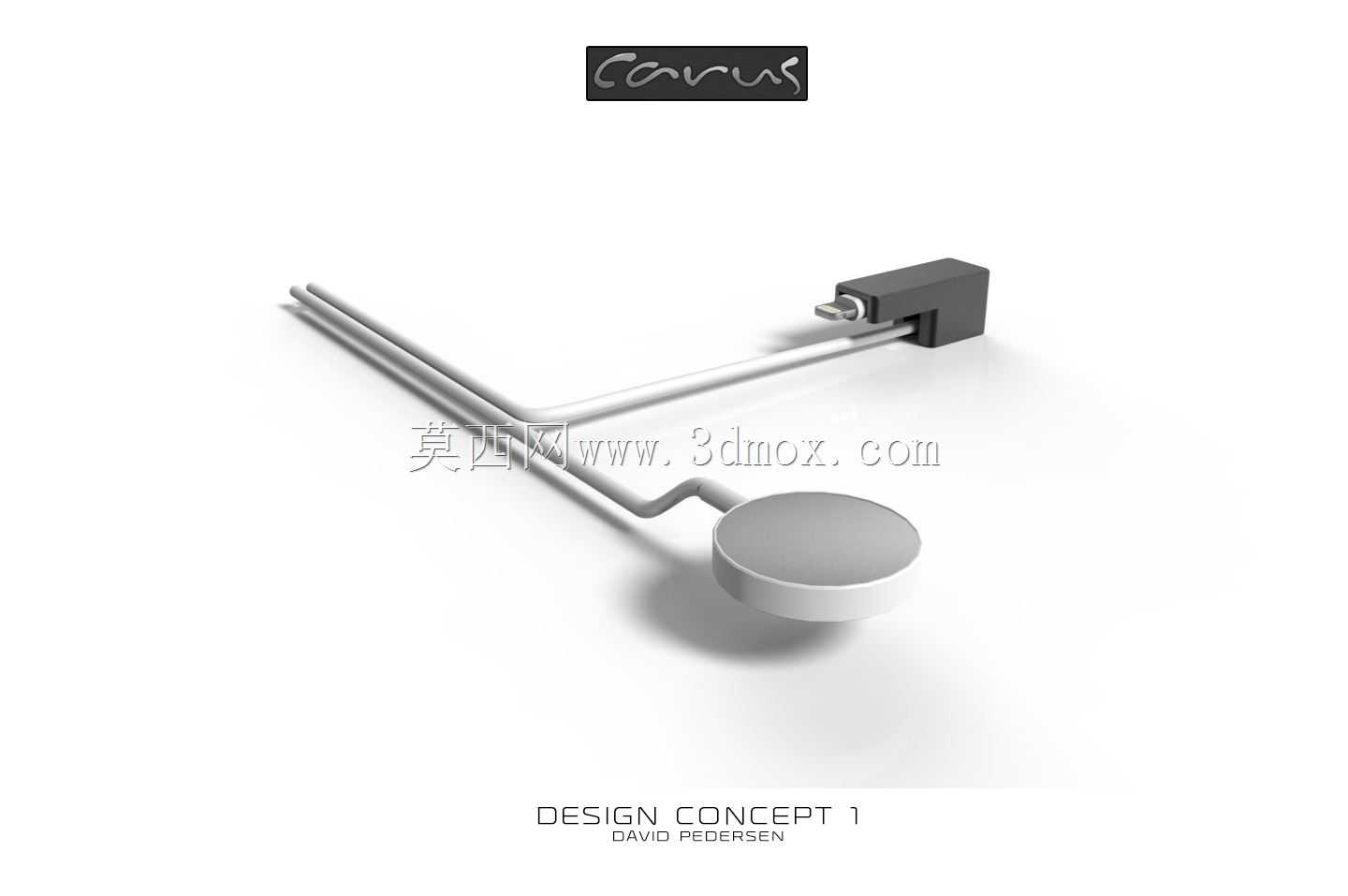

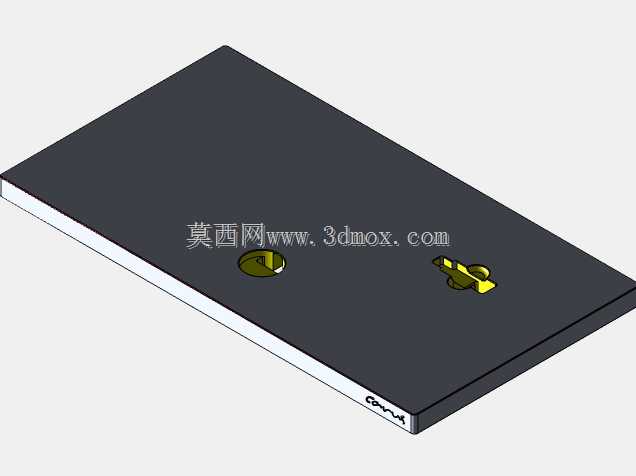

日常桌面办公场景中，数码设备线缆杂乱、充电头散落、充电时设备放置无固定位的问题长期存在，多数充电类配件仅能实现单一设备供电，无法兼顾线缆防护、多设备适配与桌面整洁度的需求，这款集成式充电基座正是针对桌面数码设备充电场景的痛点做的结构优化设计。从实际使用场景出发，基座首先要解决的是苹果Lightning线缆易折损的问题，日常使用中线缆接头与线材衔接处反复弯折是线材损坏的核心原因，设计中采用分体式橡胶压盖结构，将线缆接头端完全嵌入底座预留的型腔内，橡胶盖与底座采用过盈配合压合，不需要额外螺丝固定，装配时直接将线缆卡入底座线槽再扣合压盖即可，既可以固定线缆位置避免拉扯时接头受力，也能将线缆易损段完全封闭在结构内部，减少弯折疲劳损伤。针对iPhone充电的使用需求，基座上的手机插头支架采用铝制铣削成型，支架与底座之间设计了滑动导向结构，可实现前后方向的位移调节，同时支架本身带有升降调节余量，能够适配不同厚度的手机保护壳，避免带壳充电时插头无法完全插合的问题；支架的滑动阻尼通过配合面的公差控制实现，不需要额外添加阻尼脂或者弹性件，长期使用也不会出现松动移位的情况，手机放置在支架上充电时，重心完全落在底座平面上，不会出现侧翻或者插头受力变形的问题。底座主体采用整块铝板CNC铣削加工，底部做0.5mm的倒角处理避免锐边割手，上表面做阳极氧化磨砂处理，减少日常使用的划痕残留，整体厚度控制在8mm以内，放置在桌面不会占用过多垂直空间，底座侧边预留了扩展接口的安装位，后续可以根据使用需求加装USB输出模块、智能手表充电位等扩展组件，不需要重新开模制作主体结构。考虑到生产制造成本的控制，整个基座的零件数量控制在3件以内，分别是铝制底座、橡胶压盖、铝制插头支架，所有铝制零件都可以采用常规CNC铣削工艺加工，不需要特殊刀具或者复杂工装，橡胶压盖采用激光切割橡胶板制作，不需要开注塑模具，小批量生产时的成本控制优势明显，同时零件之间的装配不需要专用工具，用户可以自行更换损坏的线缆或者调整支架位置。除了手机充电功能外，底座的平整平面还可以临时放置手表、门禁卡等小型随身物品，橡胶压盖的表面与底座上表面齐平，不会出现凸起积灰的问题，日常清洁只需要用软布擦拭即可，底座底部可以粘贴防滑硅胶垫，放置在光滑桌面时不会出现滑动，拉扯线缆充电时基座不会被带起移位。从结构可靠性角度看，所有受力部位都做了圆角过渡处理，避免应力集中导致的零件开裂，线缆线槽的尺寸匹配常规Lightning线缆的线径，压合后不会出现线缆被压伤或者固定不牢的问题，支架的滑动行程设置为15mm，足够覆盖市面上绝大多数带保护壳的iPhone厚度需求，升降调节余量为5mm，可以适配不同高度的插头位置，避免插头与支架干涉。
