0.5-10mm规格钻头收纳支架结构设计

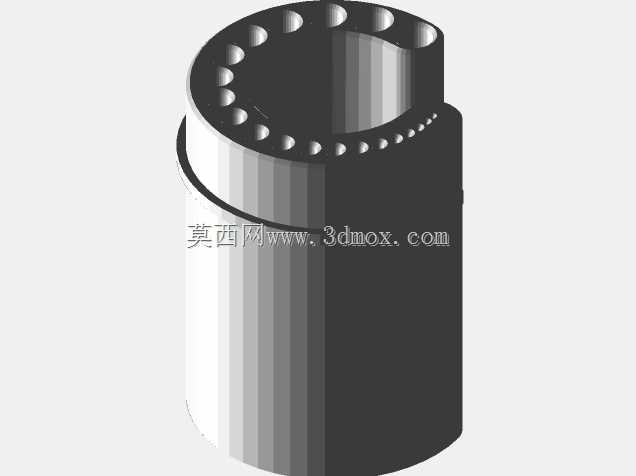

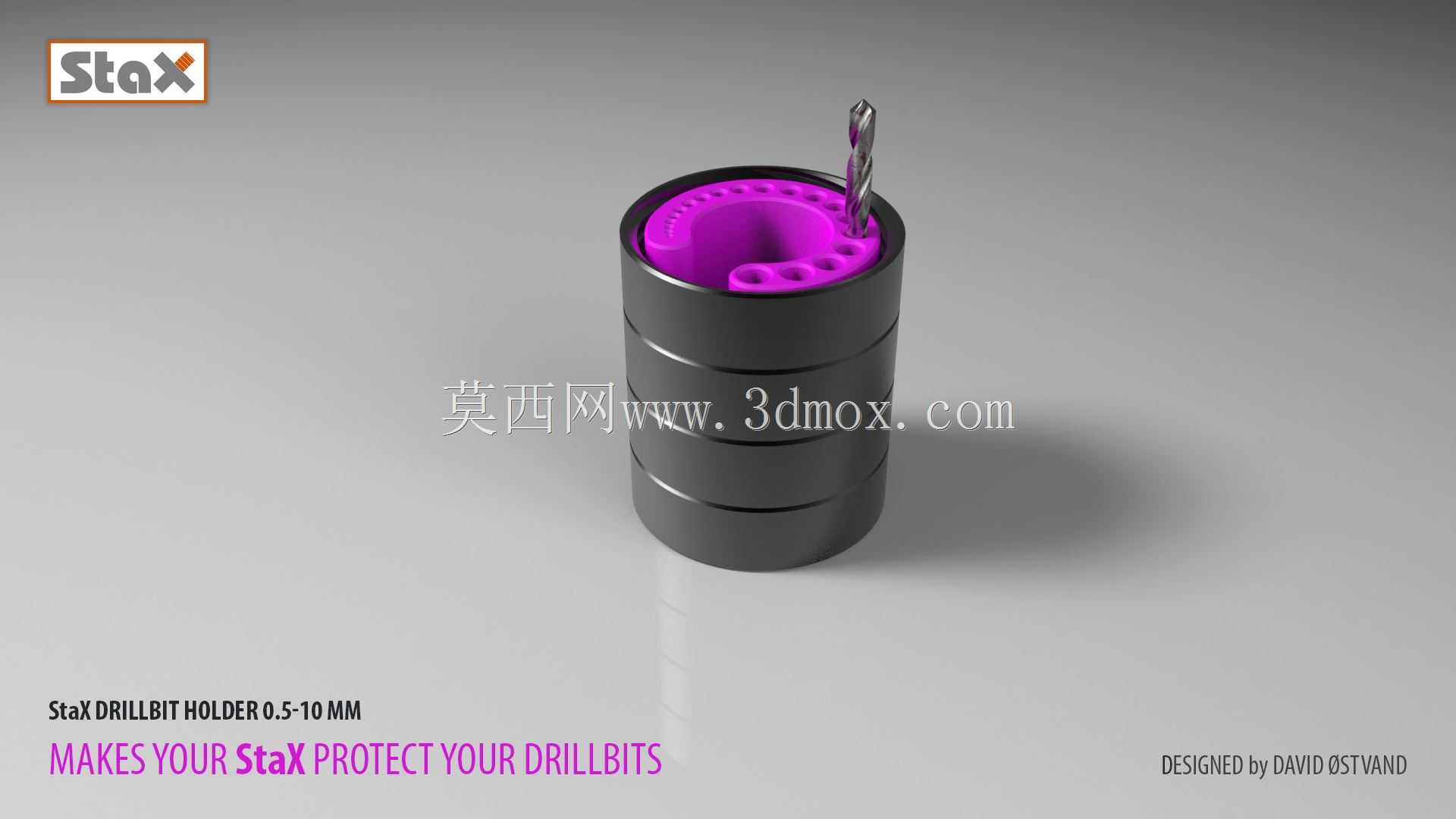

在机加工、钳工装配、维修维保以及小型工坊的日常作业场景里，小规格直柄钻头的收纳一直是容易被忽略却直接影响作业效率的环节。0.5-10mm区间的细直径钻头本身刚性偏弱，刃口锋利且脆性较高，若随意堆放在工具盒抽屉内，很容易出现刃口磕碰崩缺、钻杆弯折变形的问题，同时不同规格混放也会导致取用时反复翻找，拖慢工位换刀节奏，这款钻头收纳支架正是针对这类工位痛点完成的结构设计。从实际使用的功能逻辑出发，这款支架采用圆柱式分层主体结构，整体为直立放置形态，不需要额外的安装固定结构，可直接摆放在钻床工作台边缘、钳工台工具区或者加工中心的工位旁置物架上，占用的台面投影面积极小，不会挤占工件装夹、量具摆放的有效操作空间。支架顶部的收纳区做了环形排布的变径插孔设计，插孔的直径梯度完全覆盖0.5mm到10mm的常用直柄钻头规格，每个插孔的深度经过匹配设计，既能保证钻头插入后保持直立状态不会歪斜倾倒，又能让钻头的柄部完全没入支架内部，外露的刃部部分不会和相邻钻头发生接触，从根源上避免了钻头之间互相磕碰损伤刃口的问题。中心区域预留的空腔结构并非冗余设计，日常作业中可以临时存放拆下来的旧钻头、待更换的新钻头，或是搭配放置小规格的铰刀、中心钻等同类直柄小型刀具，拓展了工位零散小工具的临时收纳能力。考虑到工位上可能存在的切削液溅落、金属碎屑附着的使用环境，支架的外壁做了多道环形凹槽结构，一方面可以增加手持挪动时的摩擦力，避免手上沾有油污时拿取支架打滑，另一方面凹槽形成的加强筋结构能够提升圆柱筒体的结构刚性，即便受到工位上的意外磕碰，也不容易出现筒体变形导致插孔卡滞钻头的问题。支架顶部的标识区做了规格分区的色彩区分，不同直径区间的插孔对应不同的色彩标识，作业人员不需要逐支核对钻头的刻字规格，仅凭色彩分区就能快速定位需要的钻头直径区间，大幅缩短换刀时的找取时间。从安装边界的适配性来看，这款支架的底部做了平整的贴合面设计，放置在金属工作台、木质钳工台或是塑料置物架上都能保持稳定，不需要额外的螺栓固定或者磁吸附件，挪动位置时可以整体拿起转移，适配流动维修、固定工位加工等不同的作业场景。插孔的内壁做了微小的倒角处理，钻头插入时不会因为孔口的锐边刮擦钻头的柄部涂层，长期使用也不会出现孔口磨损变大导致钻头歪斜的问题。不同于常见的排式钻头架，圆柱式的环形排布让所有规格的钻头都处于操作人员伸手可及的范围内，不需要侧身或者挪动支架就能取到任意规格的钻头，更符合单人作业工位的操作动线设计。在日常的钻削作业场景中，操作人员完成一个孔位加工后需要更换不同直径的钻头扩孔、铰孔时，不需要在杂乱的工具盒里翻找，直接从支架对应的插孔位置取放即可，用完的钻头可以及时插回对应位置，避免钻头散落在工作台面上被工件、扳手等重物压损。支架的筒体内部为中空结构，整体重量控制在合理区间，即便满插10mm直径的高速钢钻头，整体重心也处于筒体下半部分，不会出现头重脚轻倾倒的问题，日常清洁时可以直接倒置倒出落入插孔内的金属碎屑，维护操作十分简便。针对小规格钻头容易掉落到工作台缝隙、地面的问题，每个插孔的底部都做了限位设计，钻头插入后不会从支架底部穿出，即便是0.5mm的细钻头，插入后也能被稳定承托，不会出现漏落的情况。这种结构设计也适配3D打印的快速制作场景，机加工人员可以根据自己工位的常用钻头规格，调整插孔的直径梯度和排布数量，定制符合自身作业习惯的专属收纳支架，不需要开模制作，小批量制作的成本极低，能够快速匹配不同加工场景的个性化收纳需求。在维修类的外出作业场景中，这款支架可以整体放入工具包内，筒状结构能够对内部的钻头形成全方位的防护，避免工具包内的扳手、螺丝刀等硬物磕碰钻头刃口，到达作业现场后取出直接放置在临时工作台上就能快速开展作业，不需要额外整理工具。
