适配StaX平台的触控式液晶显示模块结构

在嵌入式原型开发与模块化电子设备搭建场景中，这类适配StaX组合平台的触控液晶模块，是搭建人机交互链路的核心功能部件，区别于通用裸露的LCD屏体，这款模块从结构层面做了完整的集成化设计，不需要使用者额外做屏体固定、触控排线转接、防护外壳加工等二次处理，拿到模块即可直接卡入对应规格的StaX护罩安装位，大幅缩短原型验证阶段的结构适配周期。

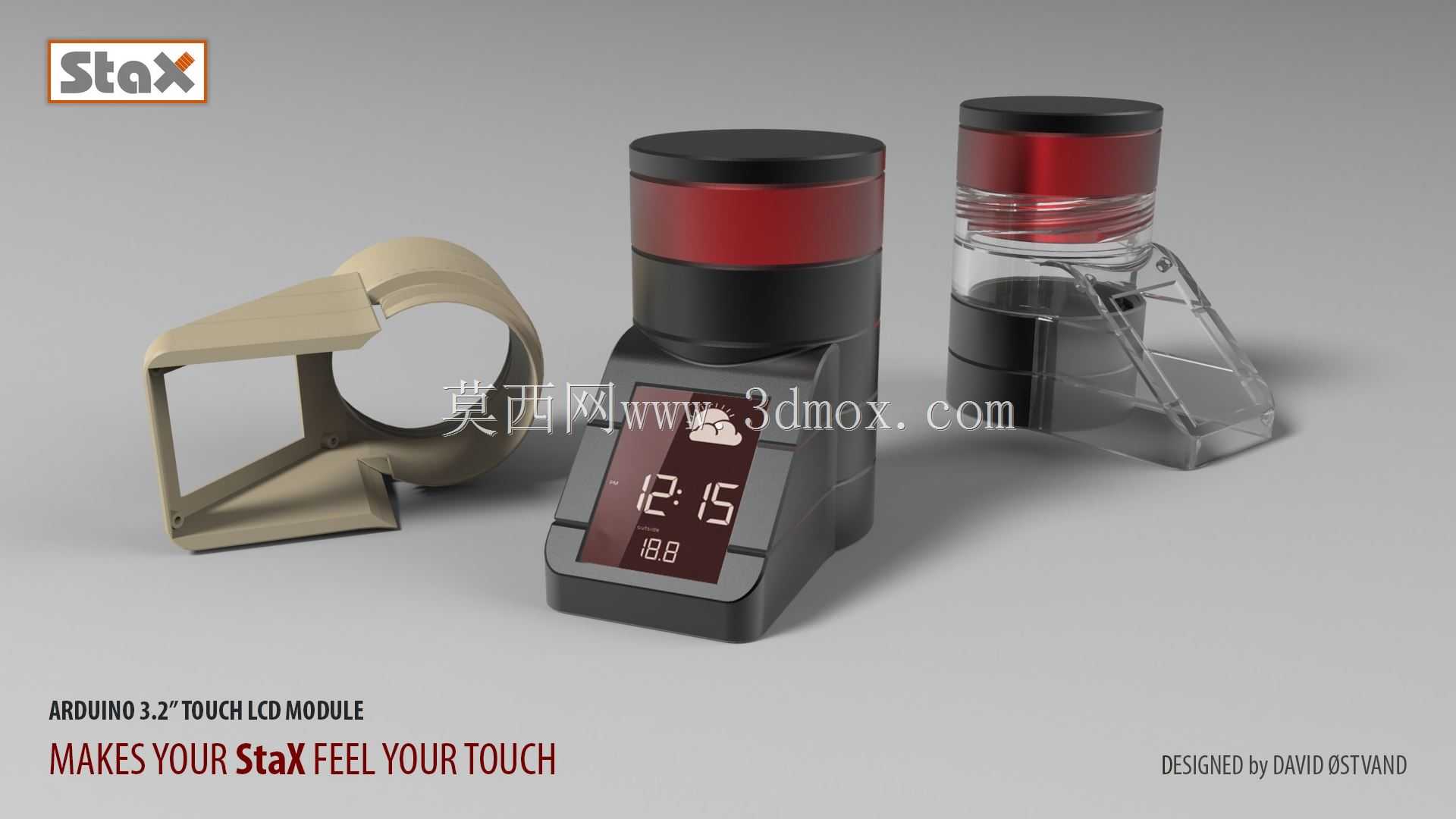

从实际功能落地角度看，这款3.2英寸触控LCD模块，核心作用是为组合式电子设备提供可视化参数显示、触控指令输入的交互通道，在实际项目搭建中，它可以和同平台的Arduino核心控制模块、扬声模块、传感模块等直接拼接组合，快速搭建出小型气象站、便携MP3播放器、桌面环境监测终端、简易工业参数采集终端等不同功能的设备，不需要额外设计复杂的内部安装骨架，所有模块的拼接定位都依托StaX平台统一的卡扣与接口标准完成。

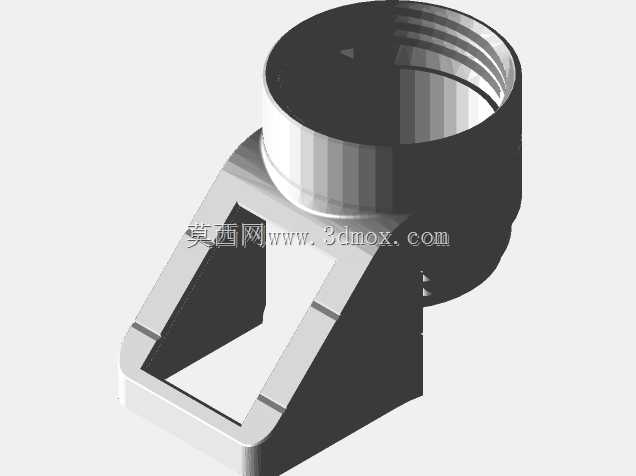

结构设计层面，这款模块没有采用常规屏体裸露的直板结构，而是将屏体、触控层、驱动电路板全部集成在带倾斜操作面的注塑壳体内，屏体安装面做了15度左右的仰角设计，当模块和其他StaX组件拼接成立式设备放置在桌面时，使用者不需要低头俯身就能清晰看清屏显内容，触控操作时手腕也能保持自然放松的姿态，避免长时间操作产生的疲劳感。壳体侧边预留了和其他StaX模块匹配的卡扣卡槽，同时在对应位置做了排线走槽，模块拼接时内部的连接排线可以完全隐藏在壳体内部，不会出现线束外露拉扯、干扰其他组件安装的问题。

安装边界与尺寸适配方面，这款模块的外形轮廓完全遵循StaX平台的统一模数设计，整体截面尺寸和同系列的传感模块、电源模块、扬声模块完全一致，拼接后整个设备的外轮廓保持齐平，不会出现局部凸起或者凹陷的情况。屏体的有效显示区域居中布置在倾斜操作面上，四周预留了均匀的壳体边框，既可以在跌落或者磕碰时为屏体提供缓冲防护，也预留了触控操作时的手指承托区域，避免操作时手指滑脱碰到相邻模块。模块背部预留了标准的Arduino扩展接口，不需要额外焊接转接线，直接插装就能完成屏体驱动与触控信号的通讯连接，接口位置做了防呆设计，反向插装时无法卡入接口位，从结构上避免了接反线路烧毁屏体驱动板的问题。

从实际工程应用的细节来看，这款模块的壳体在屏体周边做了0.3mm的凸边设计，当设备表面有液体泼溅时，液体会顺着凸边流向壳体两侧的导流槽排出，不会直接渗入屏体与壳体的拼接缝隙损坏内部电路。触控层采用电阻式触控方案，即使佩戴薄款劳保手套也能完成操作，适配工业现场临时调试的使用场景。模块和护罩的安装配合间隙控制在0.15mm以内，卡入护罩后不会出现松旷晃动的问题，同时不需要螺丝固定，徒手就能完成拆装，方便在原型调试阶段快速更换不同功能的模块组合。

在多模块组合搭建时，这款显示模块通常布置在整套组合设备的中上部位置，刚好对应使用者站立或者坐姿操作时的视线高度，下方可以叠装核心控制板、电源模块，上方可以叠装环境传感、声光报警类模块，整套组合完成后整体结构紧凑，不需要额外设计外壳就能直接用于功能展示或者小批量场景的试用验证。壳体的边角全部做了R2以上的圆角处理，没有尖锐的棱角，在拆装或者搬运过程中不会划伤操作人员，也不会因为磕碰导致壳体边缘崩裂。屏体表面覆盖了一层防刮的透明保护面板，日常操作中钥匙、螺丝刀等工具不小心碰到屏面也不会留下划痕，延长模块在调试阶段的使用寿命。
