StaX芯片承载定位托盘与浸渍配套组件

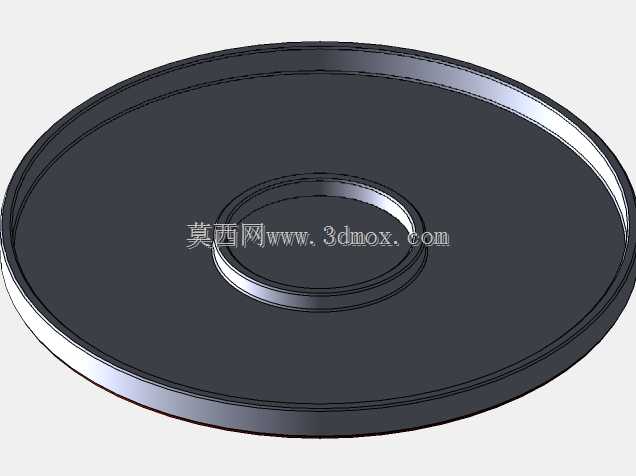

这套组件的核心应用场景覆盖芯片后道工序的浸渍处理环节，同时兼顾工序间的周转承载需求，在半导体封装测试、小批量芯片试制的工位流转场景中，能够替代传统的通用承载治具，解决芯片浸渍过程中定位偏移、浸渍深度不一致、不同规格芯片适配性差的实际问题。整套组件由承载托盘、定位衬套、顶部限位模块、浸渍配套环件四个核心部分构成，其中托盘作为基础承载件，盘面设置了同心定位凸台，凸台的外径与配套衬套的内孔采用H7/g6的间隙配合公差，既保证衬套装取的顺畅度，又能将衬套的径向跳动控制在0.02mm以内，避免放置在衬套内的芯片出现倾斜。托盘的盘面边缘做了1.5mm的翻边处理，翻边高度与工位上的定位卡槽深度完全匹配，当托盘放置在浸渍工位的支架上时，翻边能够嵌入卡槽完成周向定位，不需要额外的压紧结构就能避免浸渍过程中托盘受液体浮力影响出现移位。

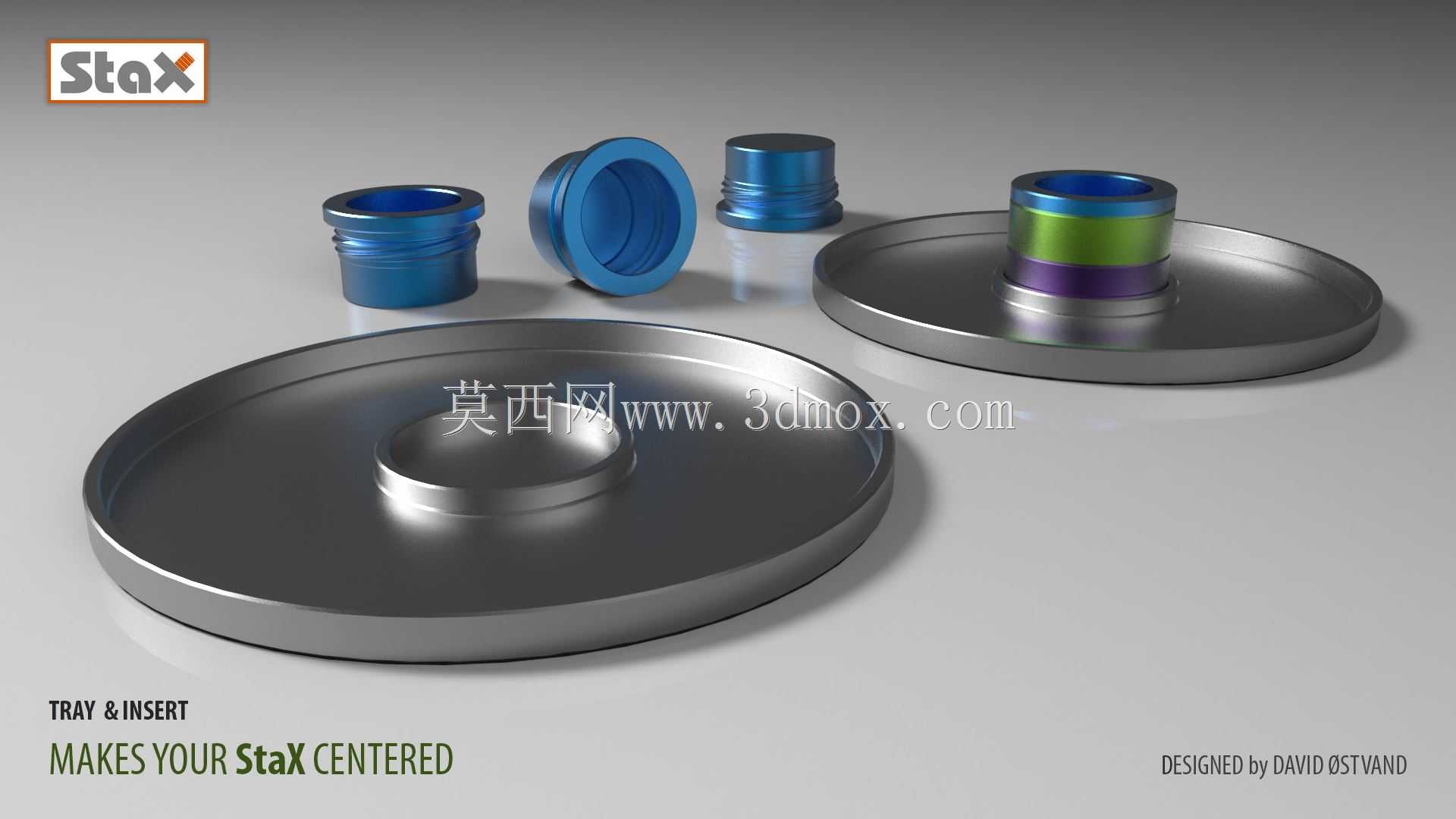

从功能特性来看，不同颜色的衬套对应不同的芯片承载规格，蓝色衬套适用于常规尺寸的方形芯片，内孔设置了0.1mm的倒角导向，方便芯片的快速取放，衬套外壁的环形凸筋能够卡在托盘凸台的端面上，控制衬套下沉的深度，进而保证芯片浸入浸渍液的高度符合工艺要求；带绿紫双色环的衬套针对带引脚的特殊封装芯片设计，内孔预留了引脚避让槽，避免引脚在放置过程中出现磕碰变形，环件的高度差刚好对应引脚需要避开浸渍液的安全距离，不需要额外调整工位的升降行程就能完成适配。顶部模块的作用是在浸渍完成后，对芯片上表面的残留浸渍液进行刮平处理，模块的下端面与衬套上端面的平行度公差控制在0.01mm，下压过程中能够均匀扫过芯片表面，不会出现局部残留液厚度不均的问题。

设计思路上整套组件采用了完全模块化的拆分逻辑，所有与芯片直接接触的配件都可以单独更换，不需要更换整个托盘就能适配不同规格的芯片加工需求，托盘本体采用耐腐蚀的金属材质制作，能够长期接触各类浸渍溶剂而不出现锈蚀变形，衬套和顶部模块采用轻量化的耐磨材质，既降低了整套组件的自重，方便工位间的人工周转，又能减少反复装拆带来的磨损，延长配件的使用寿命。安装边界方面，托盘的整体外径适配常规12英寸工位的支架尺寸，总高度控制在25mm以内，能够兼容现有浸渍设备的料架层间距，不需要对现有设备做任何改造就能直接投入使用；衬套的最大外径不超过30mm，单个托盘上可以根据需求布置最多6个衬套工位，满足小批量多规格的同时加工需求；所有配件的边角都做了R0.5mm的圆角处理，避免人工操作过程中出现划伤，也不会在周转过程中勾连无尘布等工位耗材。在实际使用过程中，操作人员只需要根据待加工芯片的规格选择对应衬套，嵌入托盘的定位凸台后放置芯片，再将托盘整体放置到浸渍工位的支架上，完成浸渍后取出托盘，用顶部模块刮平表面残留液即可完成单工序操作，相比传统的定制化一体治具，这套组件的配件更换时间不超过10秒，工位切换的效率能够提升60%以上，同时因为配件可以单独替换，长期使用的维护成本仅为一体治具的20%左右。针对浸渍过程中液体容易在托盘表面积聚的问题，托盘的定位凸台根部设置了4个均匀分布的排液槽，浸渍完成后提起托盘时，残留的液体会顺着排液槽流回浸渍槽，不会在盘面积聚形成液渍污染芯片背面。衬套的内孔底部设置了0.2mm高的支撑凸点，芯片放置后不会完全贴死在衬套底面上，浸渍液能够从芯片底部的间隙流过，保证芯片各个面的浸渍层厚度均匀，不会出现底部漏浸的问题。
