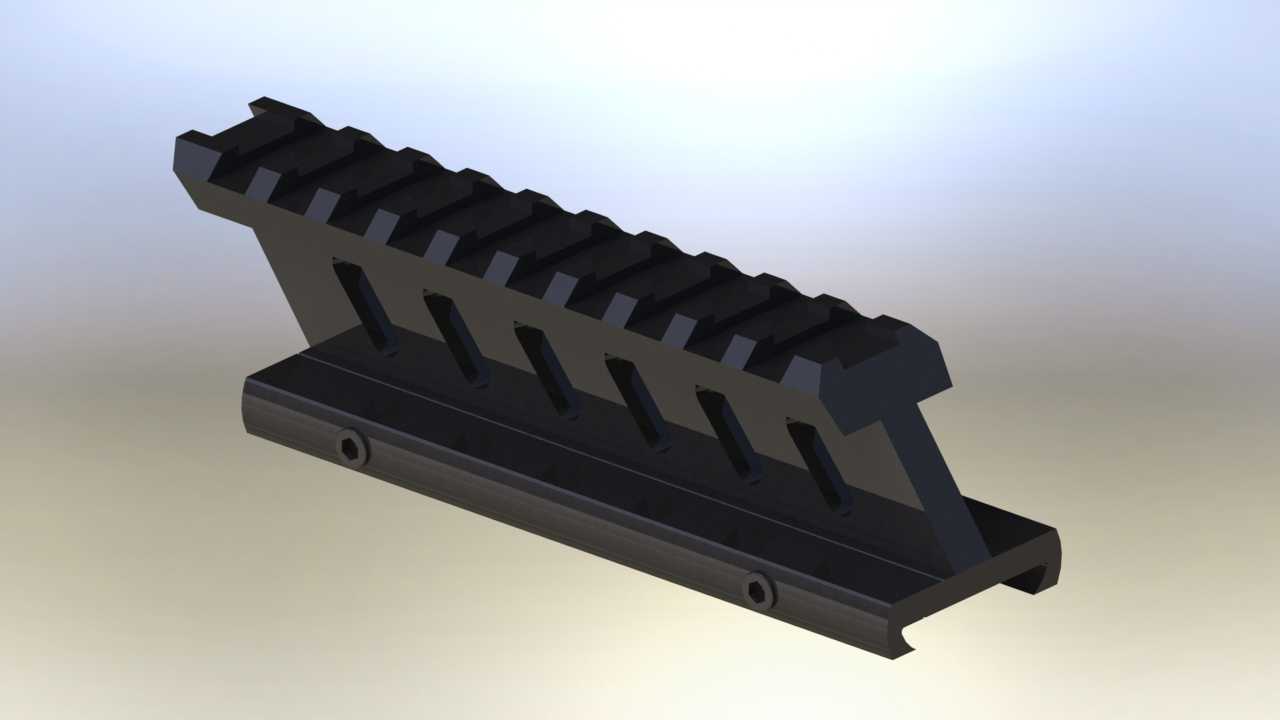

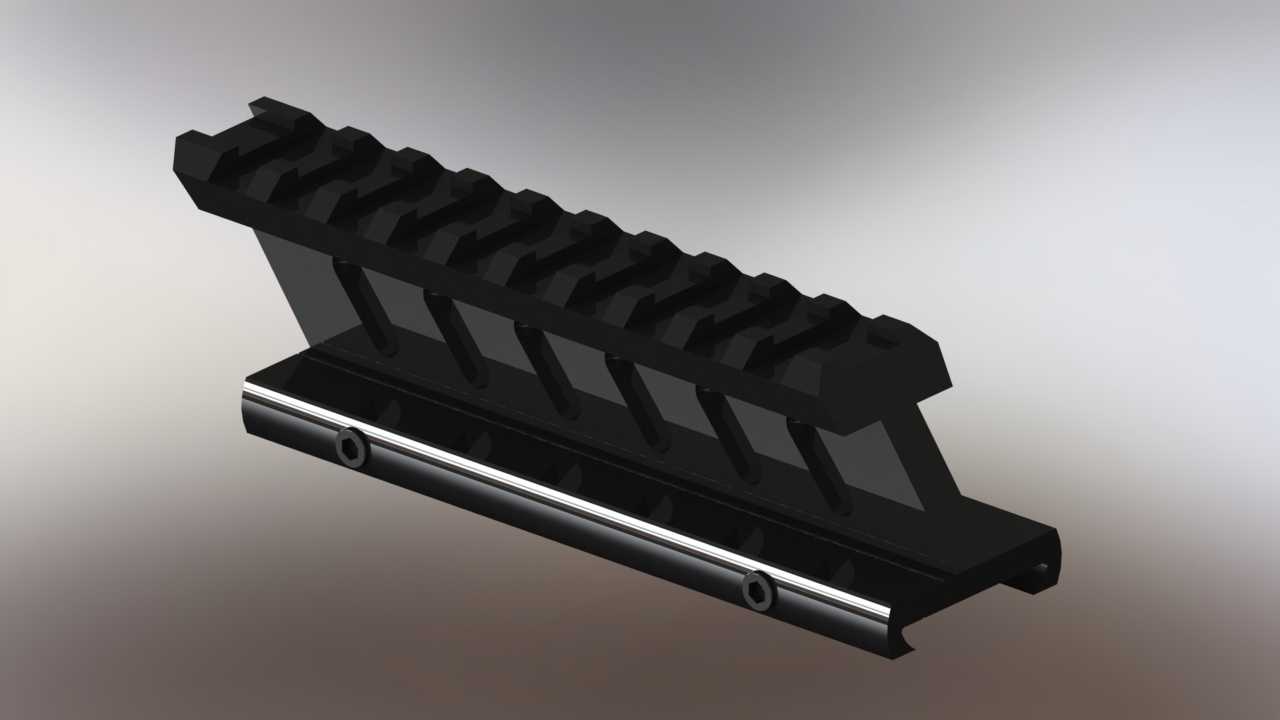

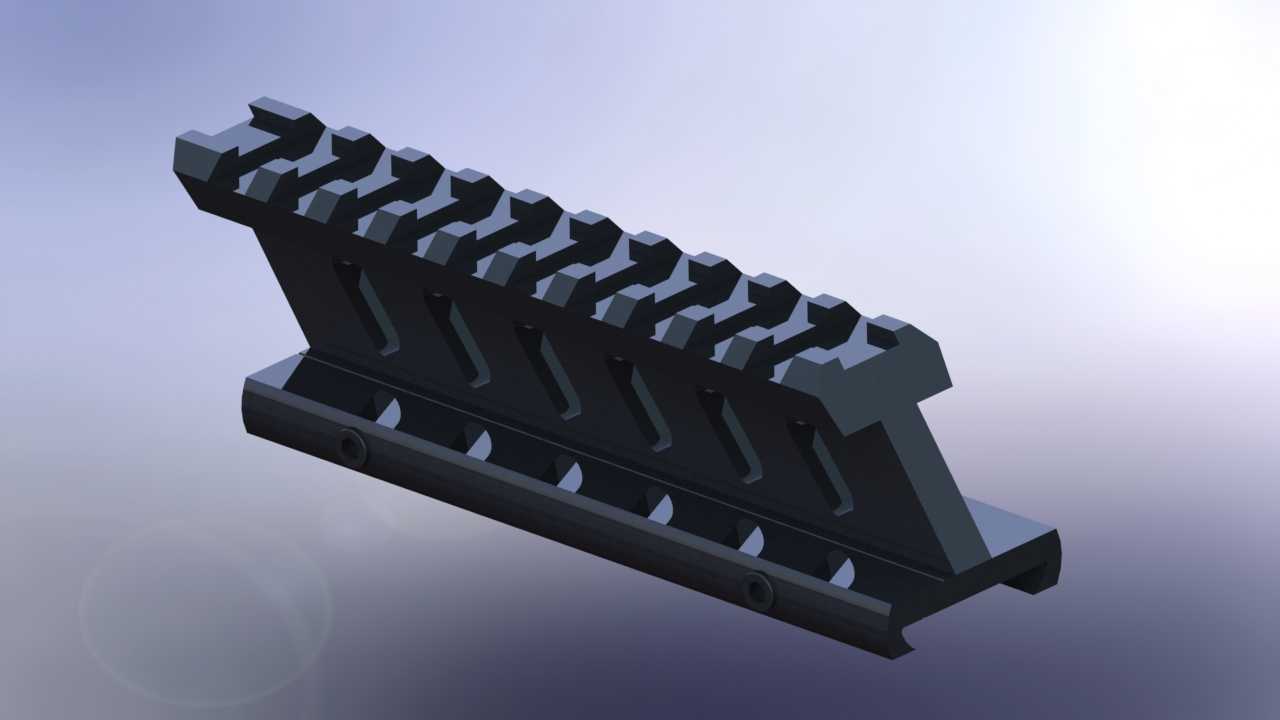

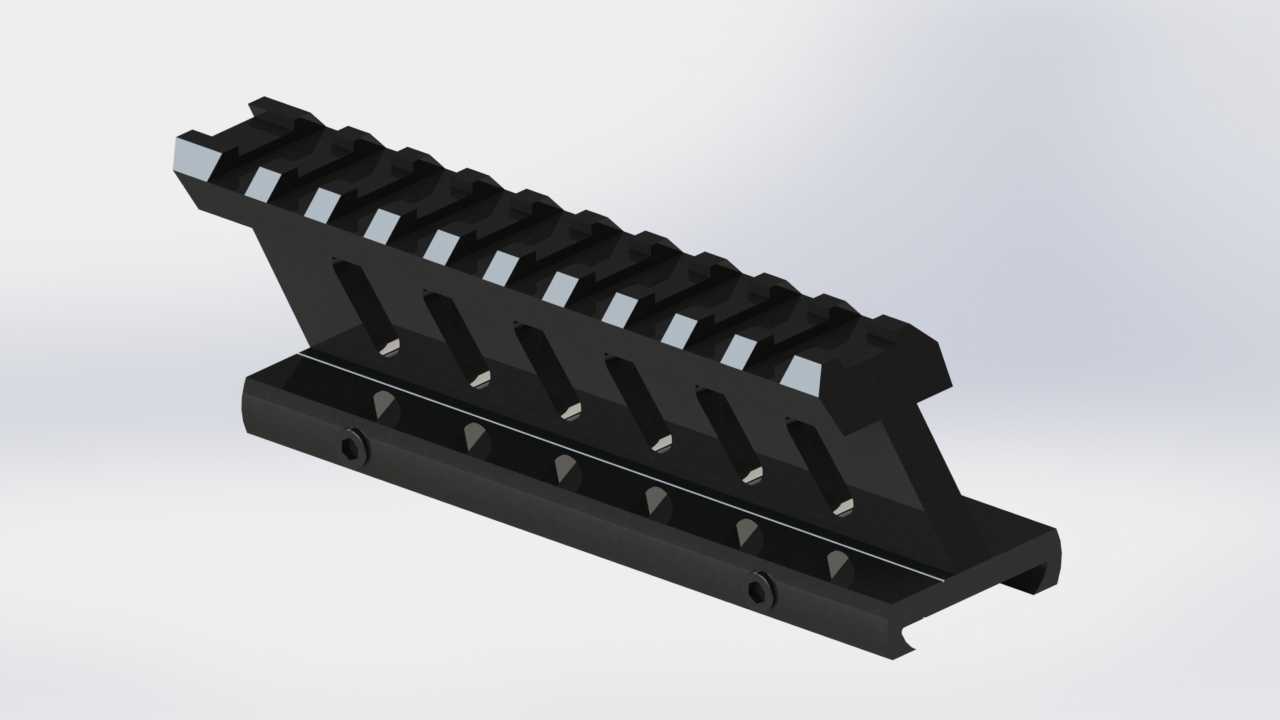

皮卡汀尼战术导轨安装基座结构

该导轨结构主要应用于轻武器战术附件挂载、工业设备滑动导向、工装夹具定位等场景，在轻武器领域可作为瞄准镜、战术手电、激光指示器等附件的安装基准，在工业场景中可作为小型滑动模组的承载轨道，为配套部件提供稳定的安装定位与滑动导向支撑。从结构功能来看，上部连续排布的等距卡槽为标准皮卡汀尼规格，卡槽间距、槽深、齿形角度均符合通用挂载接口要求，可兼容所有符合该接口标准的外接配件，卡槽侧面的限位面可保证配件安装后无横向窜动，上部齿面的防滑设计可避免配件锁紧后出现纵向滑移。下部的基座部分设置有两道平行的安装槽，可通过T型螺栓、锁紧压块等紧固件将整个导轨固定在对应安装面上，基座两端的沉孔可用于安装端挡，限制滑动配件的行程极限，避免配件从轨道端部脱出。设计过程中优先保证了接口的通用性，上部卡槽的形位公差控制在0.02mm以内，确保不同厂商生产的同规格配件都能顺利装入且无卡滞，相邻卡槽的节距误差不超过0.01mm，避免配件安装后出现倾斜偏移。结构受力方面，上部卡槽与下部基座之间设置有均匀分布的加强筋，筋板厚度根据挂载载荷计算确定，在保证整体刚性的前提下尽可能减少材料用量，降低整体重量，筋板的排布方向与主要受力方向一致，可有效承受挂载配件带来的弯矩与冲击载荷，避免长期使用后出现结构变形。安装边界上，该导轨的总长度可根据实际使用需求截取对应段数，标准单段的安装孔位间距符合通用安装规范，下部安装槽的宽度适配常用的M3、M4锁紧螺栓，基座底面的平面度控制在0.015mm以内，保证安装后与安装面完全贴合，不会出现局部悬空导致的受力不均。实际使用时，配件通过卡槽定位后，只需拧紧配件自带的锁紧螺母即可完成固定，无需额外加工适配结构，拆装效率高，重复定位精度好，可满足频繁更换配件的使用需求。在工业滑动场景应用时，可在下部基座的安装槽内加装滑块，配合上部的导轨面实现直线滑动功能，导轨表面的硬质氧化处理可提升耐磨性能，降低长期滑动带来的磨损量，延长使用寿命。结构的边角处均做了倒钝处理，避免安装使用过程中划伤操作人员，所有棱边的圆角半径统一为R0.5，既不会影响配件的安装配合，也能消除应力集中点，提升结构的抗冲击能力。
