内燃机用高强度连杆三维结构设计

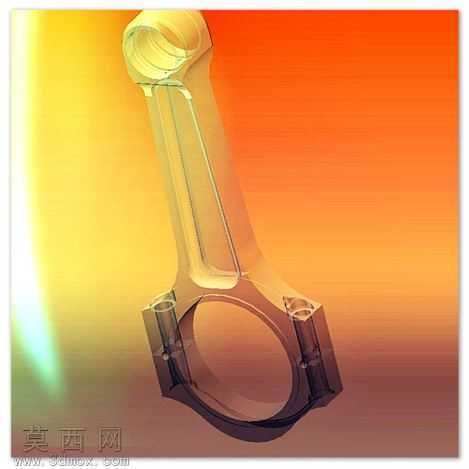

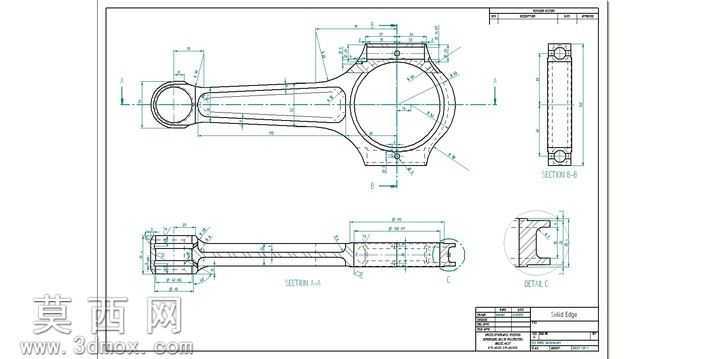

本作品为内燃机核心传动构件连杆的三维参数化设计模型，建模阶段严格遵循内燃机连杆的实际工程设计规范，先通过草图绘制完成大小头孔的中心距定位、大小头内孔轮廓、杆身工字型截面轮廓的基准绘制，再通过拉伸、切除、圆角等基础特征完成主体结构的搭建，针对大小头与杆身的过渡区域做了平滑的变截面处理，避免应力集中问题，同时还原了连杆大头端的分体式结构、螺栓安装孔位、小头端的衬套安装位等细节结构，所有尺寸参数均参考量产内燃机连杆的工程参数设定，可直接用于结构验证、运动仿真等场景。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数还原锻钢连杆的哑光金属质感，场景采用深色渐变背景配合定向打光，突出连杆的结构轮廓与表面加工质感，同时添加地面反射效果增强模型的真实感，多角度渲染视图完整展示了连杆的正面、侧面、端面等各个方位的结构细节。材质设置上区分了杆身主体的锻钢材质、安装孔位的机加工表面质感，不同区域的粗糙度参数做了差异化调整，还原真实零件不同加工面的视觉差异。设计思路上围绕连杆的实际工作工况展开，杆身采用工字型截面设计，在保证结构强度、抗弯曲抗扭转性能的前提下尽可能降低零件自重，大小头的过渡区域采用大圆弧过渡设计，优化应力传递路径，大头端的分体式结构设计还原了实际连杆的装配需求，螺栓孔的位置、大小均按照标准紧固件的安装尺寸设定，整体模型结构完整，细节还原度高，可用于教学演示、结构设计参考、运动仿真分析等多种场景，能够直观展示连杆的结构特点与设计逻辑，帮助使用者理解内燃机动力传递构件的设计要点。
