新型干法水泥生产线全套工艺设备三维设计

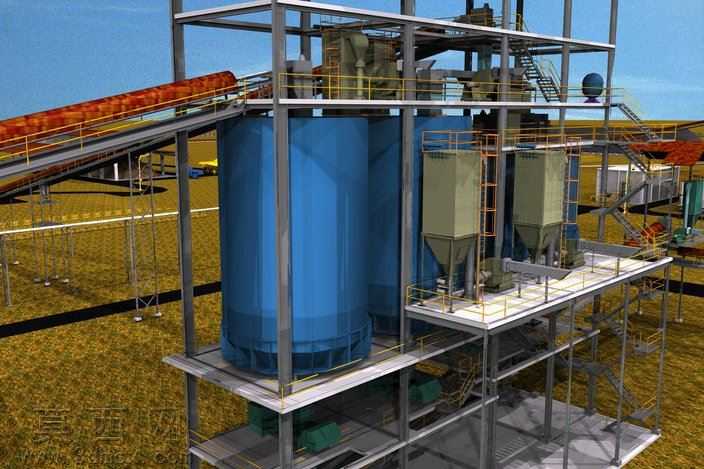

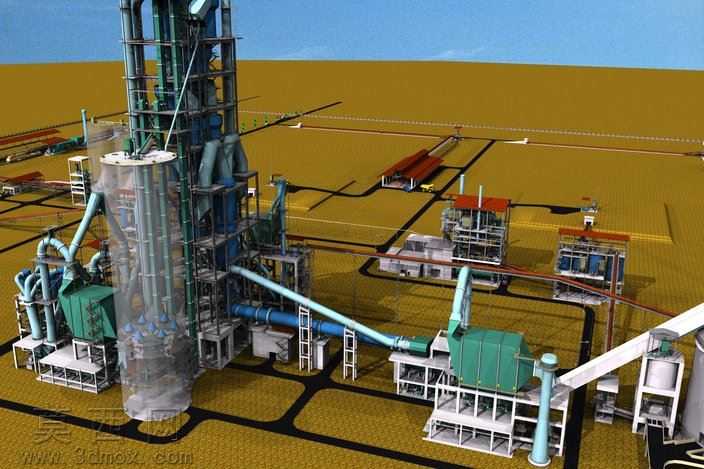

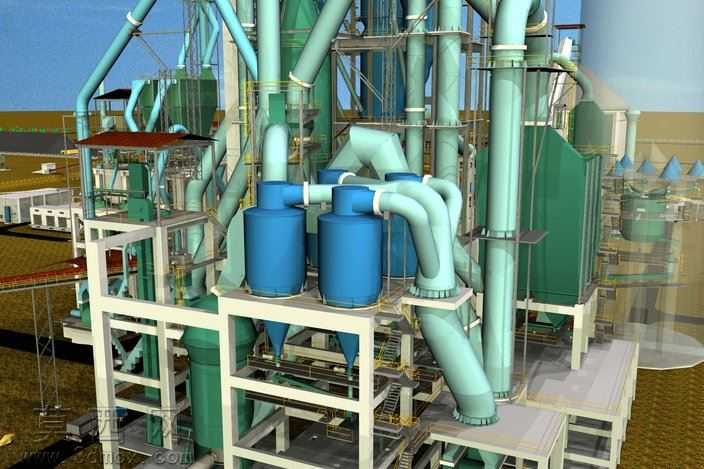

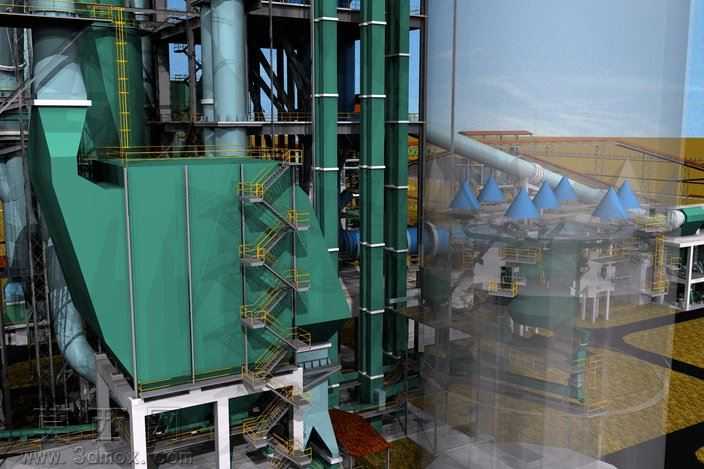

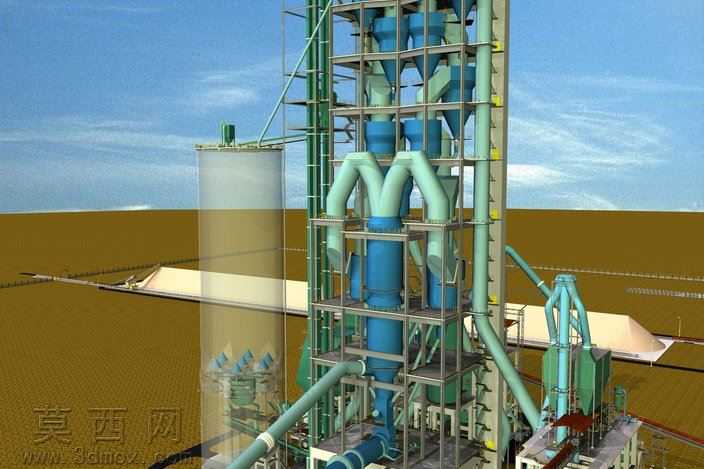

本套三维设计完整还原新型干法水泥生产线核心生产区段的全流程设备布局，建模阶段严格遵循水泥工业实际生产的工艺排布逻辑，按照1:1等比例还原各功能单元的相对位置与连接关系。建模过程中首先梳理水泥生产从原料预处理、熟料煅烧到成品存储的核心工艺链路，优先完成核心主机设备的结构搭建：针对预热器单元，精准还原多级旋风筒的锥角角度、下料管倾斜坡度、撒料板安装位置，确保内部气流走向与物料分散路径符合实际生产的热交换逻辑；针对核心除尘设备，完整搭建箱体内部的滤袋排布、喷吹管路、灰斗导流结构，外部走梯、检修平台、安全护栏均按照工业安全规范设置对应尺寸，爬梯踏步间距、平台护栏高度均符合行业设计标准。回转窑单元建模时还原了轮带、托轮、挡轮的支撑结构，窑头窑尾密封装置的细节结构完整呈现，与三次风管、冷却机的连接接口做了精准对位。物料存储与输送单元中，多座锥形料仓的锥角按照水泥物料安息角设计，避免物料架桥堵塞，斜槽输送、斗式提升机的外壳与内部牵引结构均做了分层建模，可清晰展示物料输送的全路径。渲染阶段采用工业写实材质体系：大型设备主体的工业绿色防腐漆面做了细微的颗粒质感处理，还原户外工业设备漆面的哑光质感，金属走梯、护栏做了镀锌金属的轻微反光效果，管道根据输送介质不同做了色彩区分，高温风管做了保温层外包铝皮的材质表现，料仓区域的地面做了耐磨环氧地坪的质感，局部区域添加了符合生产场景的轻微积尘效果，增强场景真实感。设计过程中充分考虑设备检修空间预留，各设备之间的检修通道宽度、吊装作业空间均按照水泥工厂设计规范设置，整体场景可直观展示水泥生产的全流程工艺逻辑，可用于生产流程演示、新员工培训、厂区布局优化论证等场景，各设备单元均为独立参数化建模，可单独导出用于局部工艺改造的方案验证。
