HaGun工业处理厂工艺系统三维设计

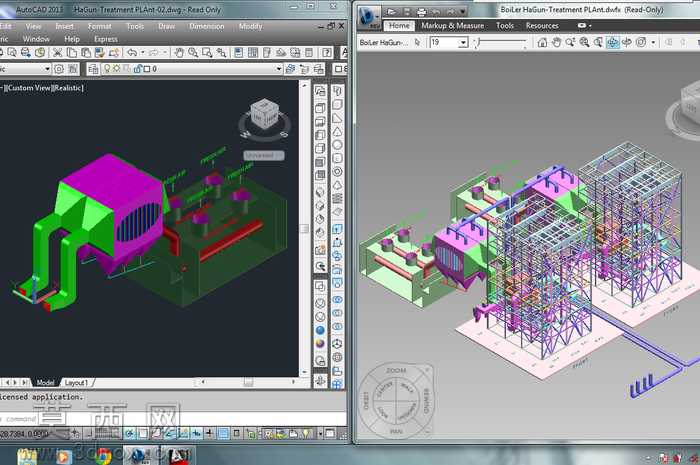

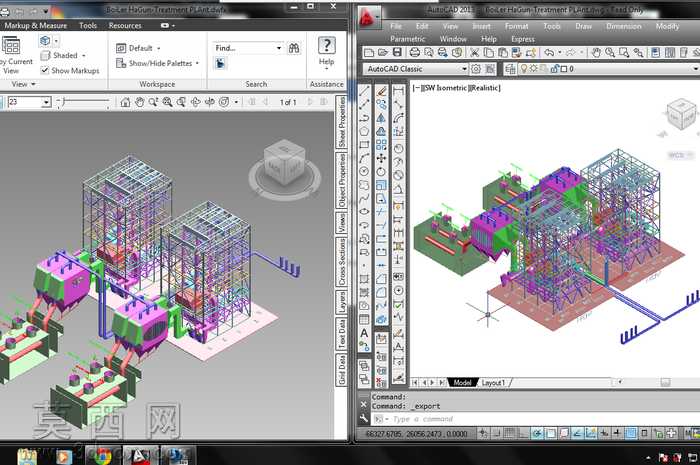

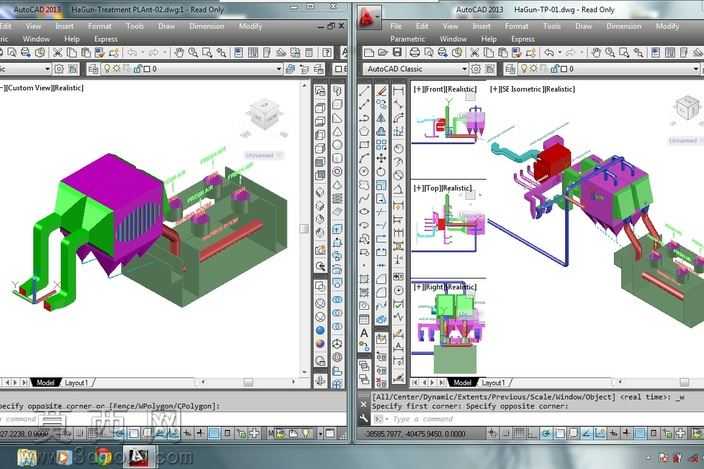

本作品为替代传统ESP系统的HaGun处理厂三维设计成果，依托AutoCAD三维建模环境完成全流程搭建，完整还原了处理厂从核心处理单元到附属配套设施的全尺度结构。建模过程中首先梳理了低压蒸汽与水在雨房间的工艺流转逻辑，以1:1的比例基准搭建核心处理腔体，腔体外部的进料、出料衔接结构采用参数化建模方式完成，不同功能段的结构通过差异化的色彩材质进行区分：核心反应段采用高饱和度的紫粉色材质标识，物料输送衔接段采用亮绿色材质标注，蒸汽与水管路采用红色、蓝色材质分别对应不同介质流向，便于快速识别工艺路径。厂区的多层钢架支撑结构采用线框加实体结合的建模方式，既清晰展现了钢架的排布密度、跨距参数，也保留了支撑结构与核心处理设备的连接节点细节，所有管路的走向、弯折半径、接口位置都严格匹配工艺设计要求，避免出现管路干涉、衔接错位的问题。在场景搭建上，建模者同步完成了处理厂所在厂区的地面基座建模，将外部输出管路的延伸路径、末端排放结构都纳入整体模型范畴，完整呈现整套处理系统的布局逻辑。渲染阶段采用软件内置的真实视觉样式，对不同材质的反光度、透明度进行了针对性调整：金属钢架材质设置了适度的金属反光与粗糙度，模拟工业钢材的真实质感；管路材质根据输送介质的不同调整了色彩饱和度，避免视觉上的混淆；核心处理设备的外壳材质添加了细微的磨砂质感，还原工业设备的实际外观。设计过程中充分考虑了原有ESP系统的替换适配需求，所有外部接口的位置、尺寸都预留了适配余量，无需对厂区原有配套管路进行大规模改造即可完成替换，同时优化了低压蒸汽与水在雨房环节的流转路径，缩短了介质输送距离，减少了过程中的能耗损耗。模型还完整呈现了处理厂的操作平台、巡检通道的布局，兼顾了后期运维的操作空间需求，整套模型结构完整、细节详实，可直接用于工艺方案展示、施工交底、改造方案验证等多个场景。
