透明外壳复古蒸汽机车结构展示模型

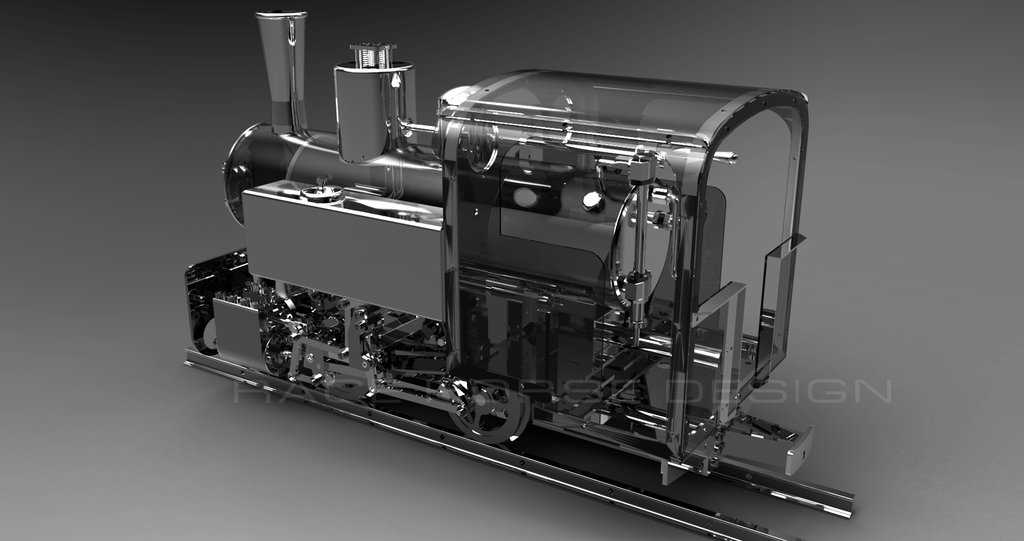

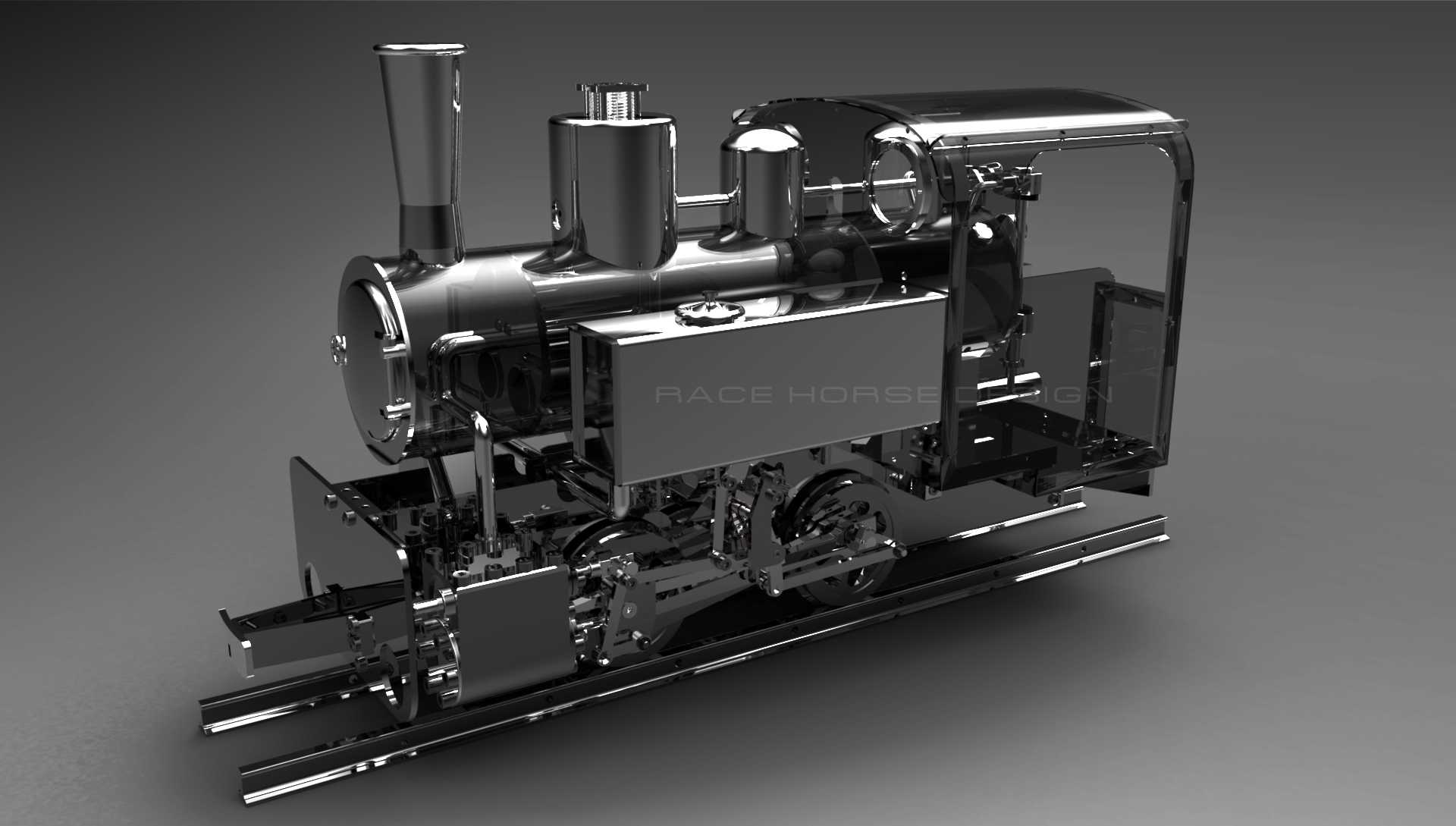

该模型还原的是窄轨场景下使用的小型蒸汽机车，这类机车早年多用于厂区内部物料转运、矿山短途运输、林区木材拖运以及旅游观光线路的低速牵引作业，相较于干线大型蒸汽机车，其整体尺寸紧凑，转弯半径小，能够适配轨距较窄、线路条件有限的作业场景，在工业遗产活化、主题展陈布置中也常作为核心展示载体使用。模型采用半透明外壳设计，并非为了外观装饰效果，而是为了完整呈现机车内部的动力传递路径与核心部件布局，让结构设计人员能够直观观察到从锅炉蒸汽输出、汽缸做功、连杆传动到轮组转动的完整动力链路，无需拆解模型即可理清各部件的装配关系与运动干涉边界。从功能结构来看，模型完整复现了蒸汽机车的核心组成：顶部的烟筒与蒸汽排放管路、锅炉本体、汽室与汽缸组件、车架底部的连杆传动机构、走行轮组以及驾驶室内部的操纵构件，所有运动副的连接位置都做了符合实际装配逻辑的还原，比如连杆与轮轴的铰接点、阀动装置的滑动配合面、锅炉与车架的固定连接位，都按照真实机车的装配关系做了对应设计，没有出现结构错位或者运动干涉的问题。设计过程中优先保证了内部结构的可视性，外壳采用透明材质做等比例缩放，既保留了老式蒸汽机车的外部轮廓特征，包括前部锅炉段的圆弧造型、驾驶室的弧形顶棚、底部走行部的布局比例，又不会遮挡内部的机械结构，方便建模学习者对照理解蒸汽机车的工作原理。外形尺寸方面，该模型按照窄轨小型蒸汽机车的实际比例缩放，整体长度适配小型展示台的摆放需求，宽度方向不超出窄轨机车的常规限界，轮组的轨距匹配对应比例的轨道模型，安装时只需将轮组对准轨道踏面即可平稳放置，底部没有突出的多余结构，不会出现与轨道部件、周边场景模型的干涉问题。模型的结构拆分逻辑也符合实际机车的装配层级，锅炉部分、传动连杆部分、走行轮组部分、驾驶室壳体部分都做了独立的结构划分，在做结构拆解演示、装配动画制作时，可以按照实际的机车装配顺序逐层拆分展示，不需要额外对模型做布尔运算或者结构修补。对于从事轨道车辆设计、复古载具建模、工业展陈设计的从业者来说，该模型既可以作为蒸汽机车结构原理的学习参考，也可以直接用于场景搭建中的载具素材，其透明外壳的设计方式也为其他需要展示内部结构的机械模型提供了设计思路，即在保留外部整体造型识别度的前提下，通过材质透明度的调整实现内部结构的可视化，不需要将外壳完全移除就能完整展示内部的传动与布局关系。模型中所有管路的走向都遵循真实蒸汽机车的管路布置逻辑，蒸汽管路从锅炉引出后接入汽缸，排汽管路连通烟筒，操纵杆件从驾驶室延伸到底部的阀动装置，每一处管路的固定位置、弯折半径都符合工程实际中的管路布置要求，没有出现凭空走线、管路与其他部件穿模的问题，轮组的踏面造型、轮缘高度也按照轨道车辆的走行部标准做了还原，保证模型放置在轨道上时的贴合度与真实机车一致。
