34英寸外置电机式工业冷却风机结构

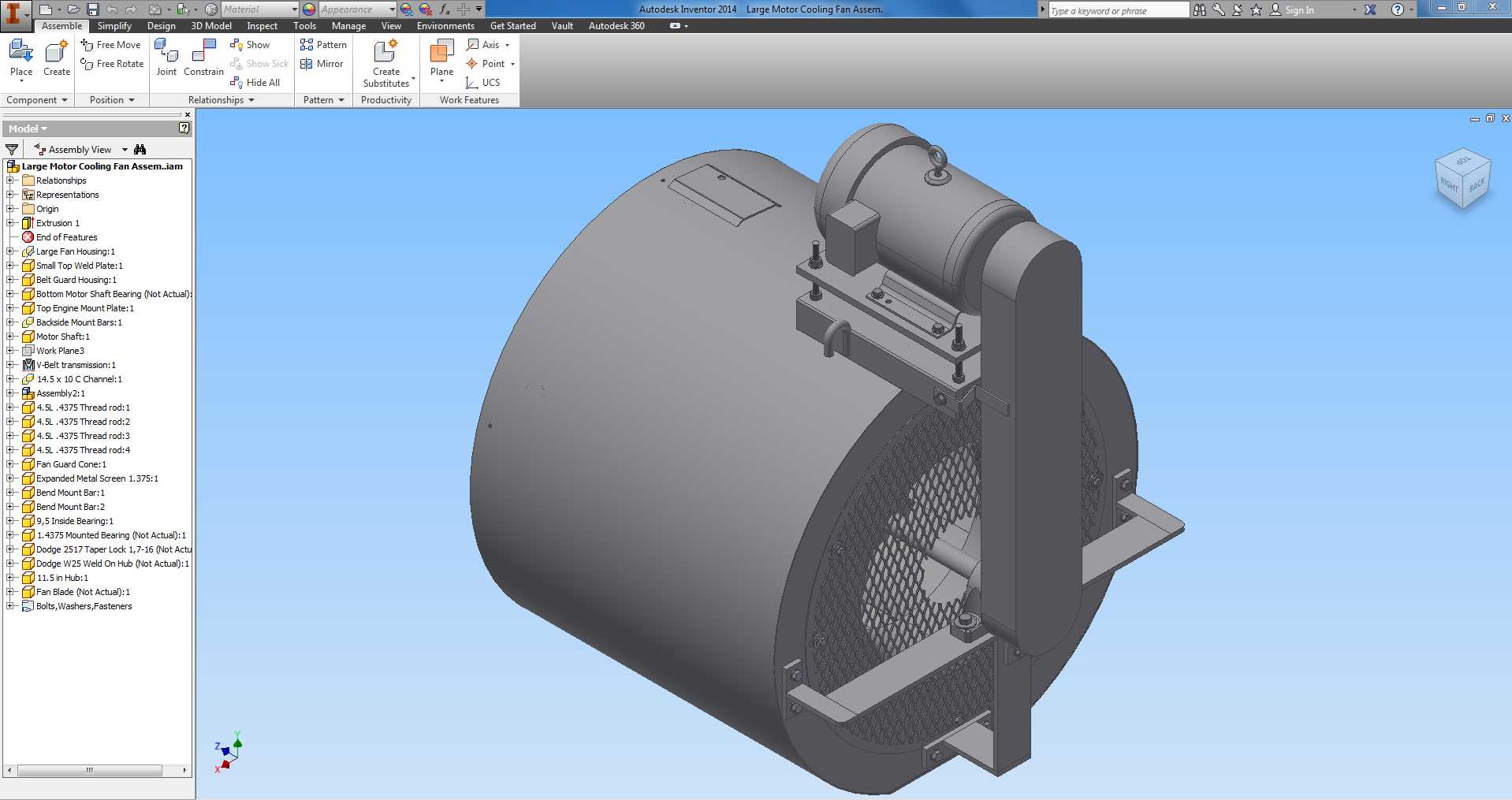

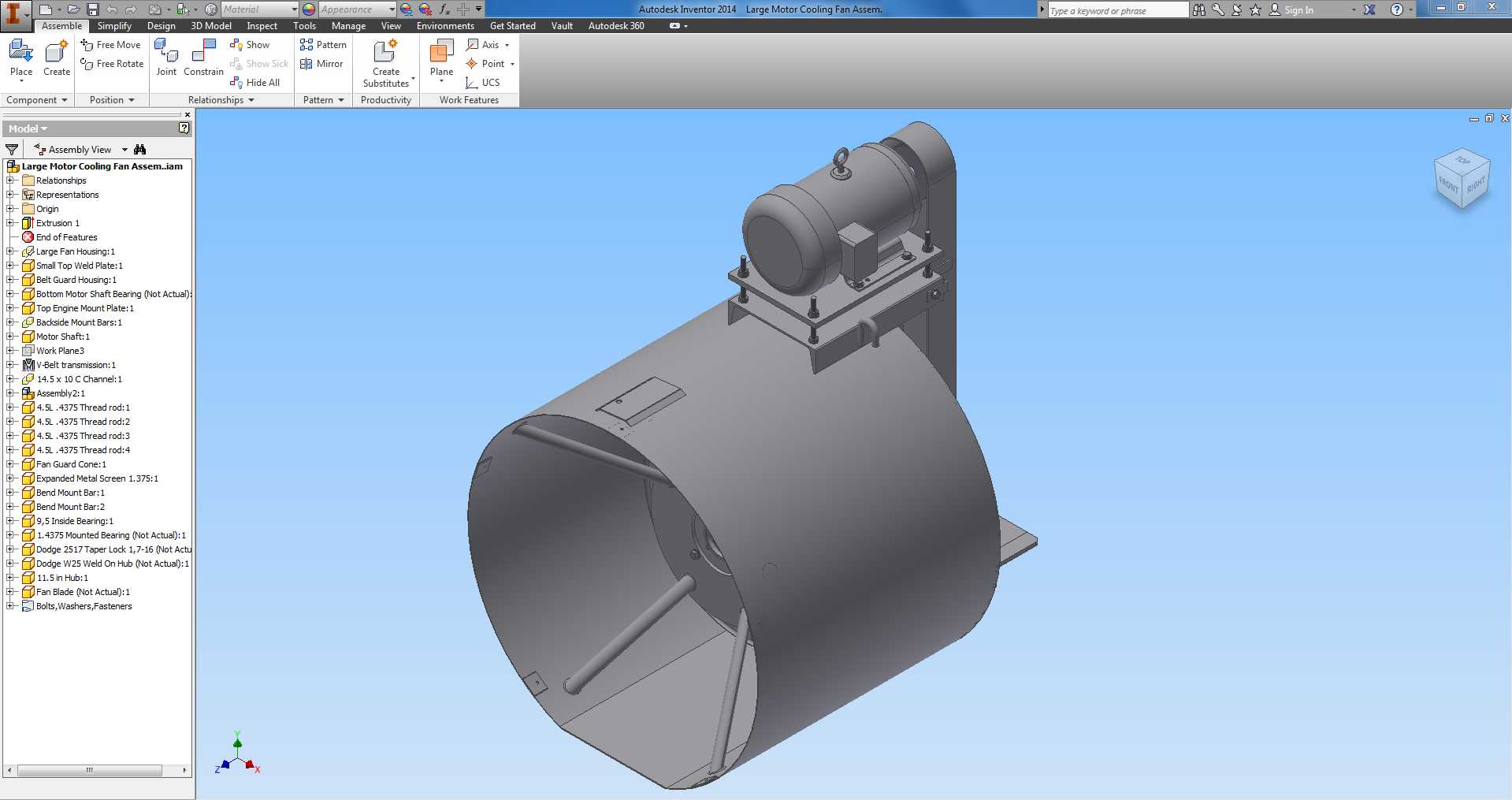

在工业生产装配线的工位散热、设备通风场景中，常规内置电机的轴流风机往往面临电机散热条件差、维护拆解繁琐的痛点，这款34英寸规格的冷却风机采用外置电机的布局思路，将驱动电机布置在风机筒壳的上方外侧，从根源上规避了电机长期处于风道内受高温气流冲刷、粉尘附着导致的寿命衰减问题。从结构设计逻辑来看，该方案没有采用更换整台风机的思路，而是基于现有标准尺寸的风机筒壳做适配改造，在筒壳上方加工电机安装支座，通过带传动结构将动力传递至风筒内部的叶轮，这种改造逻辑对于存量设备的升级适配性极强，不需要改动原有风筒的安装接口、风道对接尺寸，仅需在原有壳体上加装电机固定支架、传动组件即可完成升级，大幅降低了产线通风设备改造的施工量与成本。

从安装边界尺寸来看，34英寸的风筒直径适配工业场景中大流量通风的需求，对应的风道通流面积能够满足装配线区域大范围空气置换、大型工艺设备定点散热的风量要求，外置的电机组件凸出于风筒上表面，安装时需要预留对应上方的维护操作空间，风筒侧面预留的安装支脚采用螺栓固定的形式，可适配墙面支架固定、设备顶部挂载、风道对接法兰安装等多种安装形式，支脚的安装孔位做了长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。

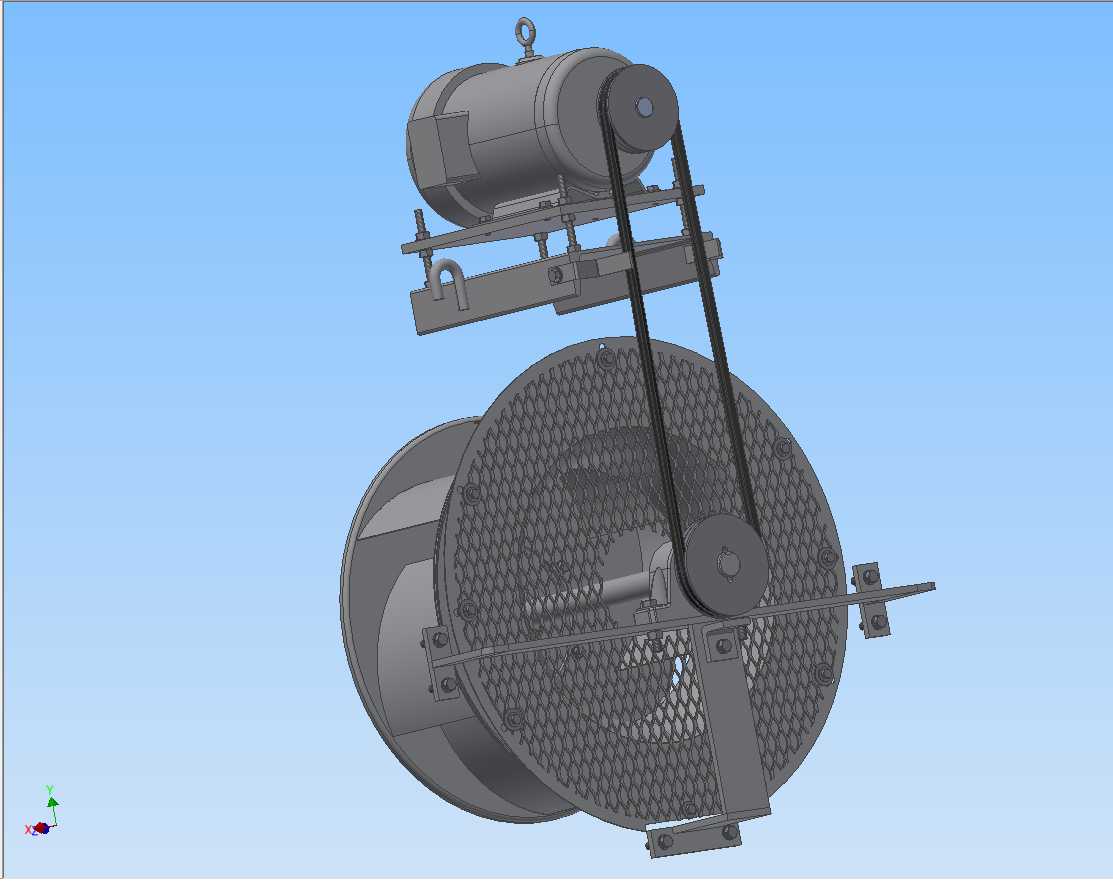

功能特性层面，外置电机的布局让电机处于环境空气当中，自身散热条件远优于内置电机结构，即使输送的是温度偏高的工艺排风、带有少量粉尘的车间空气，电机也不会直接接触高温含尘气流，有效降低电机的绝缘老化速度，减少轴承进粉卡滞的故障概率。传动部分采用皮带传动结构，一方面可以通过带轮直径匹配实现叶轮转速的调整，根据实际需要的风量风压匹配合理的运行转速，另一方面皮带传动具备过载缓冲能力，当叶轮意外卡滞时，皮带打滑可避免电机堵转烧毁，提升设备运行的容错性。风筒内部的叶轮采用宽叶片轴流结构，叶片角度经过优化，在保证大流量送风的同时控制运行噪音，适配车间生产场景的噪音控制要求，风筒内部设置的导流筋可梳理进风气流，减少叶轮入口的气流紊流，提升风机的运行效率。

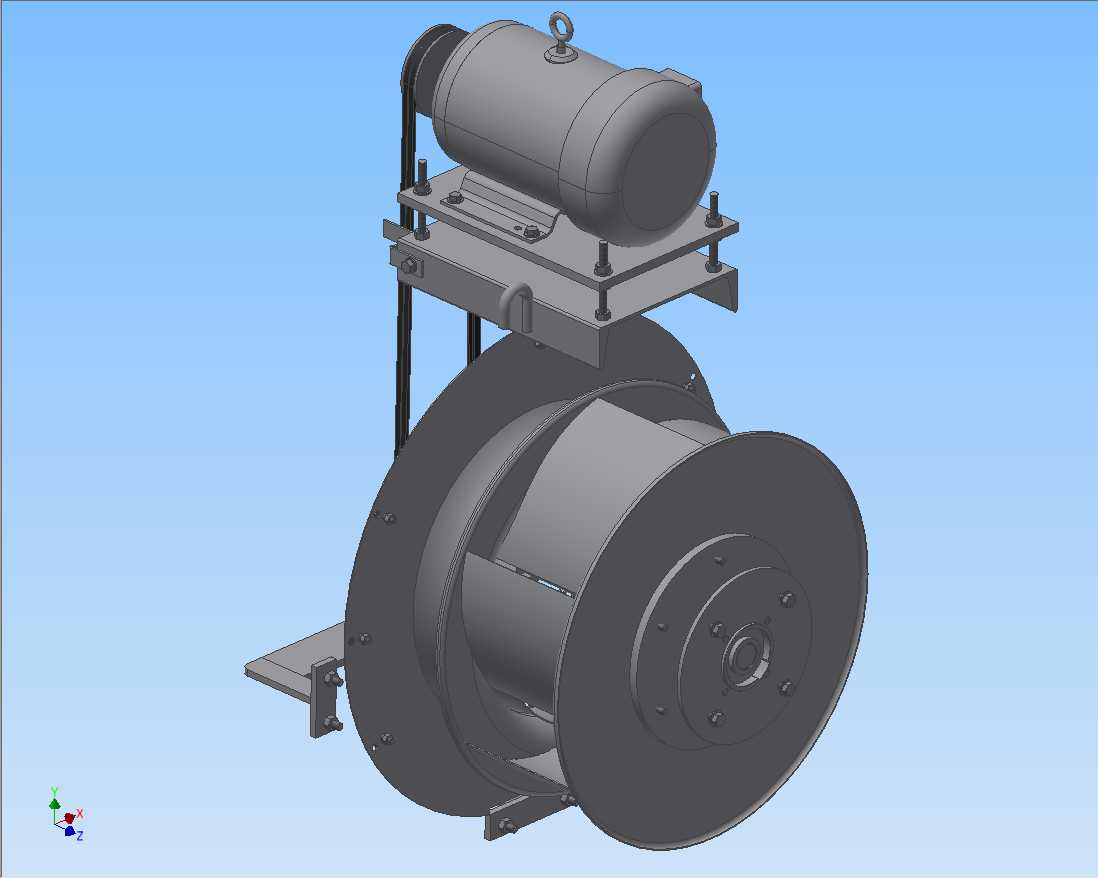

从结构细节设计来看，电机安装支架采用折弯焊接的钢结构形式，支架与风筒壳体之间采用满焊连接，保证足够的结构强度，承受电机运行时的振动载荷，支架上的电机安装面设置了腰型调节孔，可用于调整皮带的张紧度，日常维护时仅需松开电机固定螺栓即可调整皮带松紧，不需要拆解风筒或叶轮部件。风筒的两端预留了法兰连接结构，可直接对接车间的通风管道，也可加装防护网用于敞开工位的直接送风，拆下电机侧的皮带护罩即可快速更换传动皮带，日常维护的操作点全部布置在风筒外侧，不需要进入风道内部作业，大幅降低维护操作的安全风险与作业时长。叶轮与传动轴的连接采用键连接加锁紧螺母的固定形式，保证传动扭矩传递的可靠性，传动轴的支撑轴承布置在风筒内部的支撑筋上，轴承座预留了注油嘴，可在风筒外部定期加注润滑脂，延长轴承的使用寿命。

在实际产线应用中，这类外置电机的冷却风机可用于装配线工位的岗位送风，改善作业人员的高温作业环境，也可对接工艺设备的散热风道，为大型电机、焊接设备、烘干设备提供强制通风散热，还可用于车间整体的空气循环，置换车间内的闷热空气、焊接烟尘等。相较于同规格的内置电机轴流风机，这种结构的维护周期可延长40%以上，电机的故障概率大幅降低，尤其适合输送介质温度较高、粉尘浓度偏大的工业场景，改造式的设计思路也为存量风机的性能升级提供了可行的参考方向，不需要整体替换原有风筒与安装结构，仅通过加装外置驱动组件即可实现设备性能的升级，兼顾了改造成本与使用可靠性。
