遥控特技航模直升机结构设计

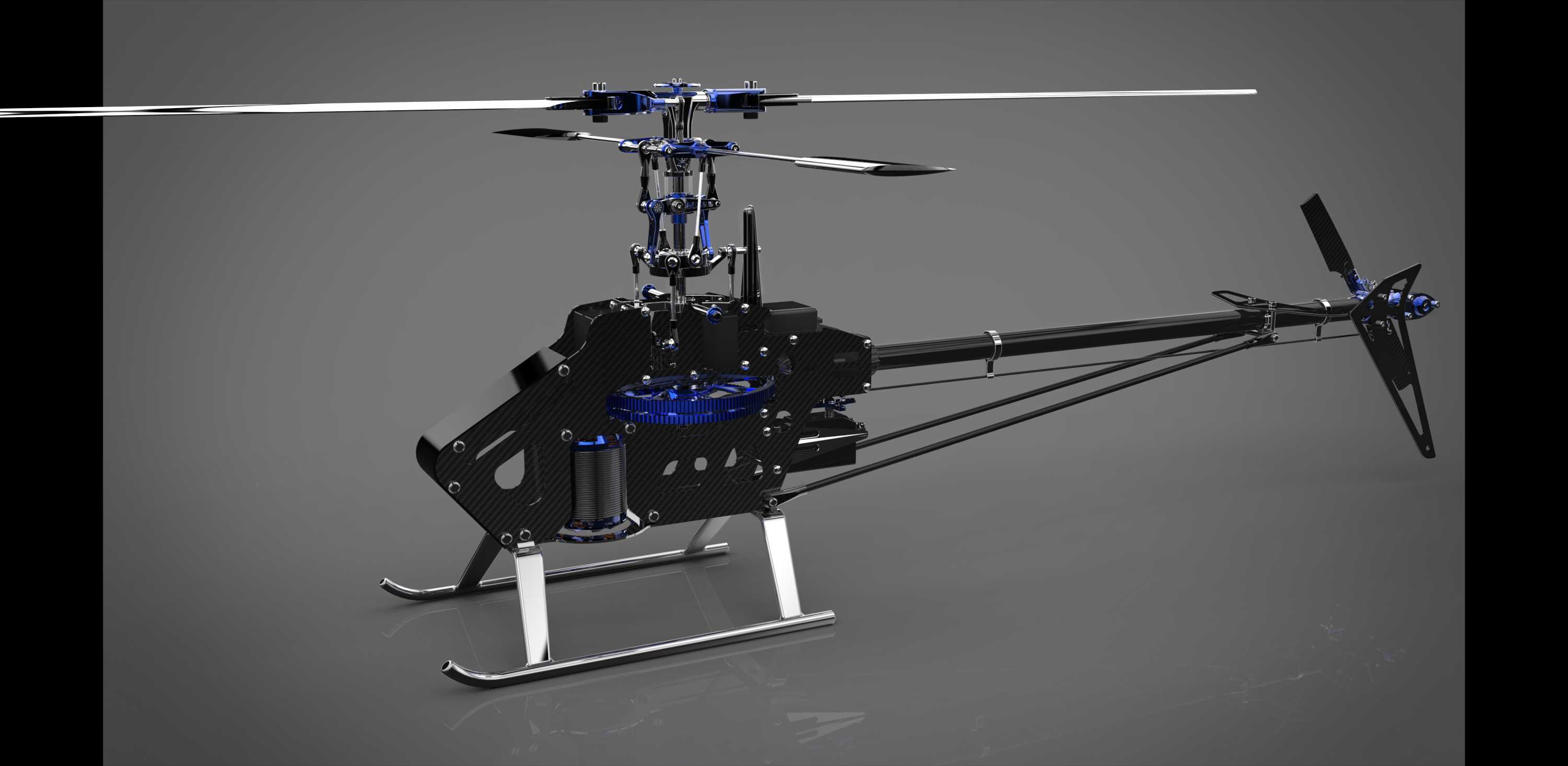

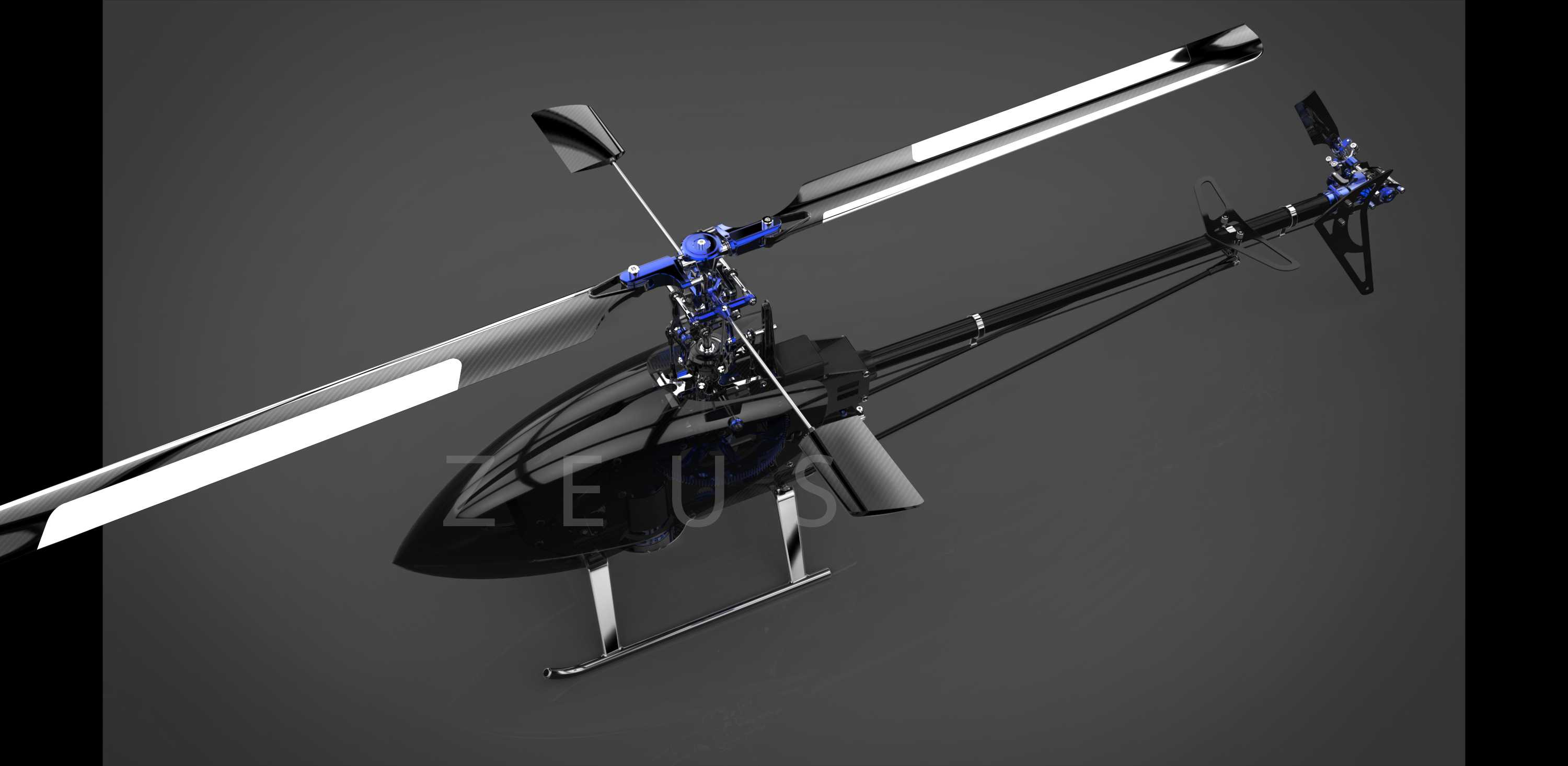

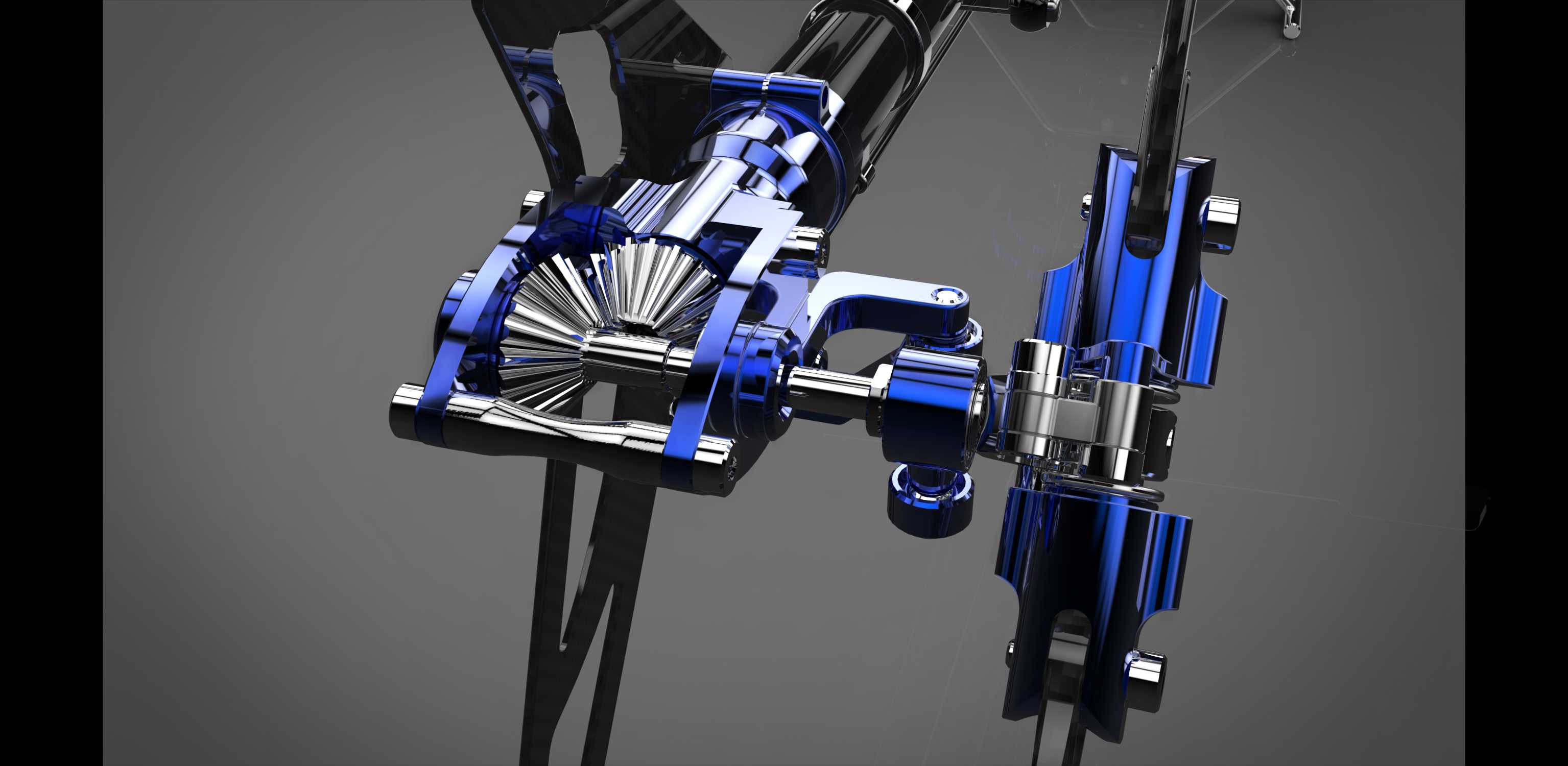

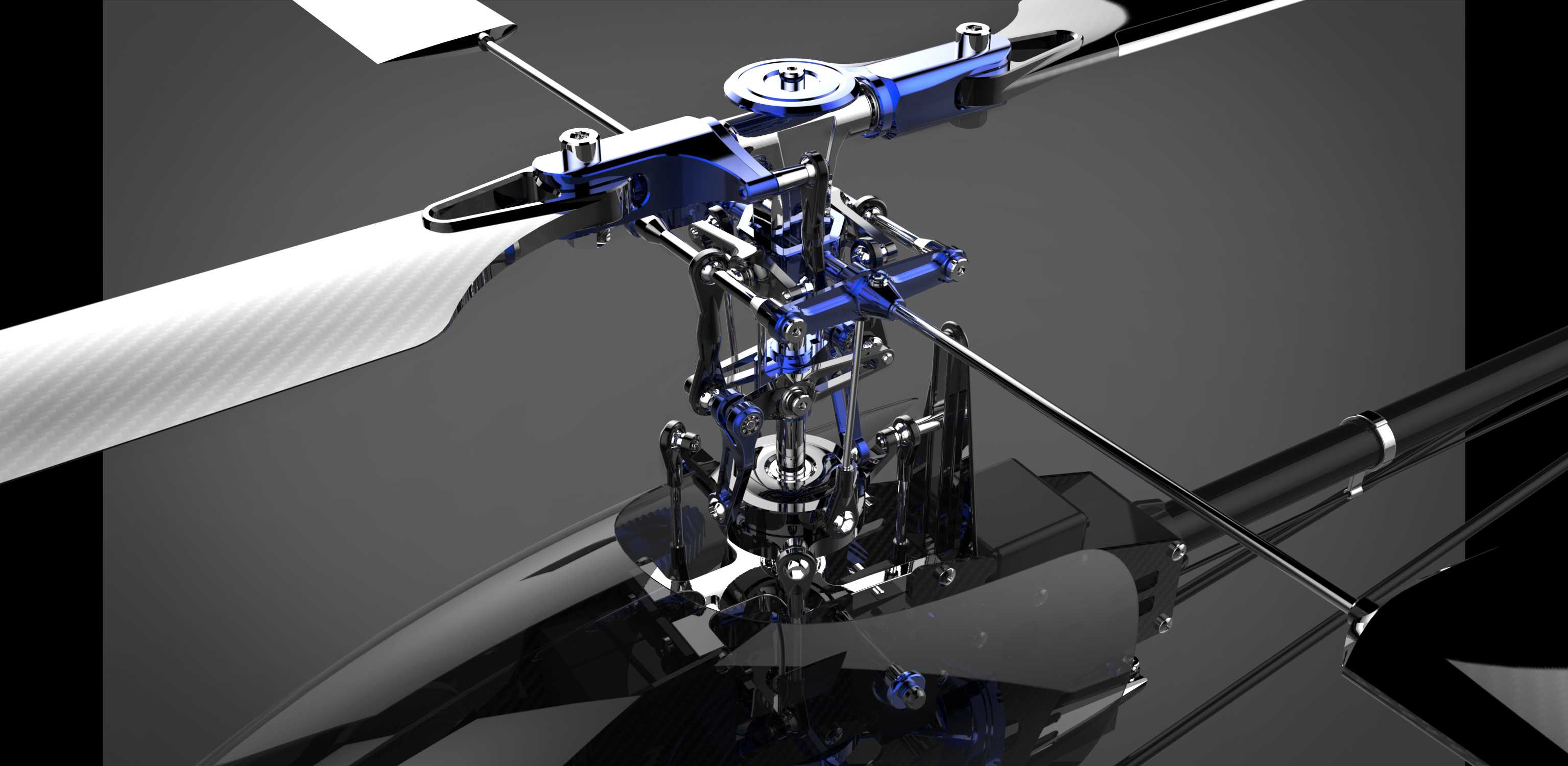

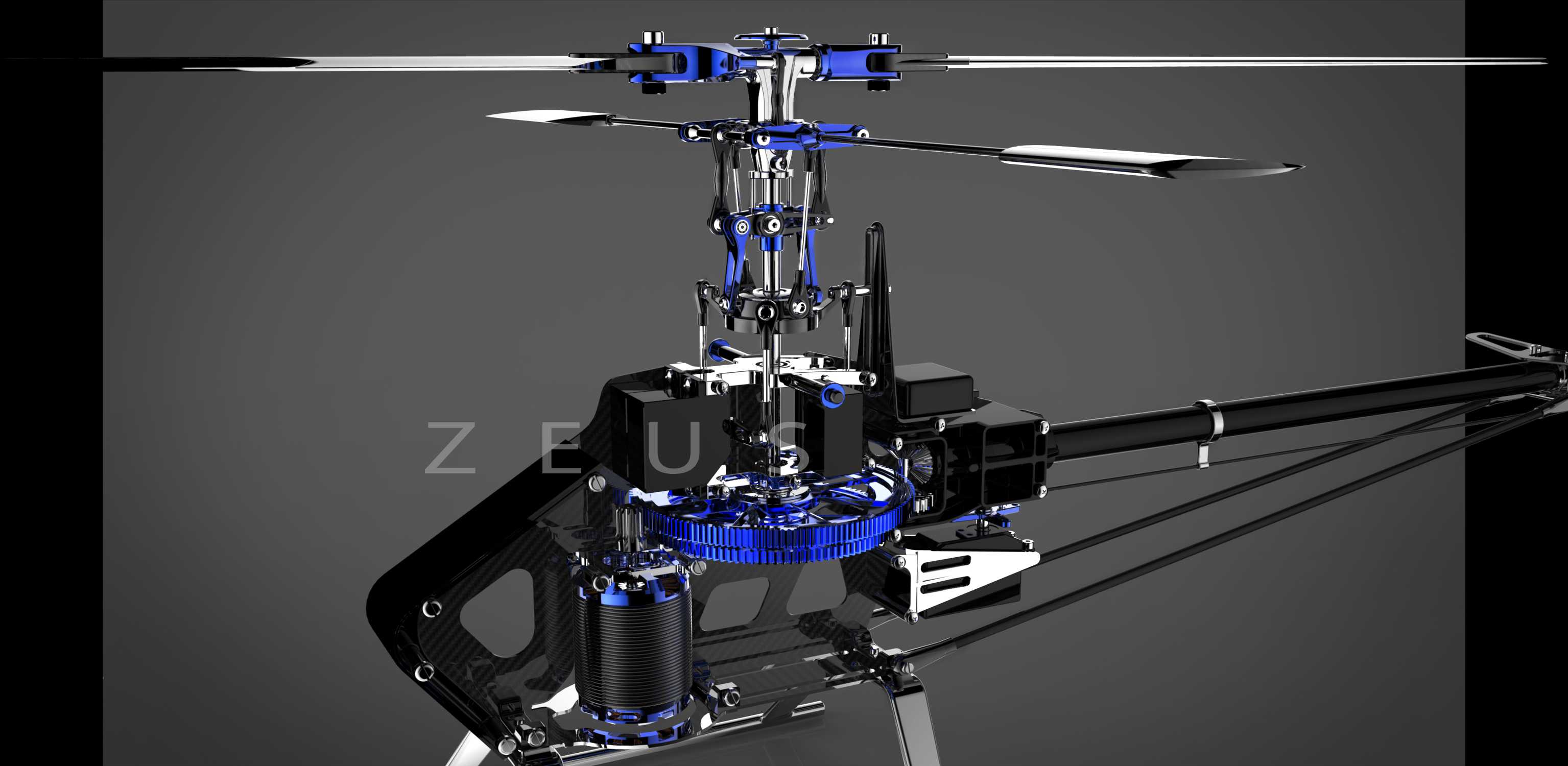

这款遥控特技直升机的三维结构设计，核心围绕航模竞技、日常飞行训练场景的实际需求展开，在结构布局上充分考虑了特技动作下的载荷分布与操控响应特性。主旋翼采用双桨跷跷板式结构，配合金属材质的旋翼夹座与倾斜盘组件，能够在正负12度的螺距行程内实现精准的桨距变化，满足3D特技飞行中快速升降、横滚、倒飞等动作的动力输出要求，旋翼的动平衡配重块预设在桨叶根部位置，可适配不同重量规格的桨叶调整，降低飞行过程中的振动传递。机身主体采用碳纤管作为主梁结构，尾管通过金属锁紧座与主机身框架连接，安装时需保证尾管轴线与主轴轴线的垂直度误差控制在0.2度以内，避免飞行中出现尾桨震颤、航向偏移的问题；尾传动系统采用皮带传动结构，皮带张紧度可通过尾管固定座的调节螺丝微调，保证传动效率的同时降低传动噪音，尾旋翼组件采用变距结构，配合陀螺仪信号可实现快速的航向修正，应对特技动作中的姿态变化。起落架采用弹性金属滑橇结构，安装位置预留了电池舱的放置空间，滑橇的弯曲弧度经过反复调整，既能在硬着陆时吸收冲击能量保护机身电子设备，又不会在倒飞动作中剐蹭地面。机身头部的整流罩采用流线型曲面设计，曲面过渡处的曲率连续，既可以降低前飞时的空气阻力，也为舵机、接收机、电调等电子设备预留了足够的安装空间，整流罩的固定卡扣位置设置在机身两侧，日常维护拆卸时无需拆解主旋翼结构，提升调试效率。在设计过程中，所有转动部件的配合间隙都经过校核，主轴与轴承的配合采用过渡配合，既保证转动顺滑无虚位，又不会出现卡滞问题；倾斜盘的连杆长度采用标准化尺寸，更换不同规格的旋翼头组件时可直接适配，无需重新定制连杆。从安装边界来看，整机装配完成后的旋翼直径控制在720毫米左右，尾梁长度为450毫米，机身高度180毫米，常规飞行的重心范围要求落在主轴前后10毫米区间内，电池安装位置可沿机身纵向滑轨调整，方便不同重量配置下的重心配平。主旋翼的转速区间设计在1800-3200转/分，对应不同的飞行模式，普通航线飞行采用低转速设定降低功耗，特技飞行时切换高转速模式提升动力响应。尾桨的传动比经过匹配设计，在主旋翼最高转速下尾桨转速可满足最大航向修正力矩的需求，不会出现高速动作时航向锁不住的问题。所有金属结构件的边角都做了倒角处理，避免装配和调试过程中划伤操作人员，塑料材质的结构件在受力集中位置做了加厚处理，提升抗摔性能，降低炸机后的维修成本。
