油动特技遥控直升机逆向结构设计

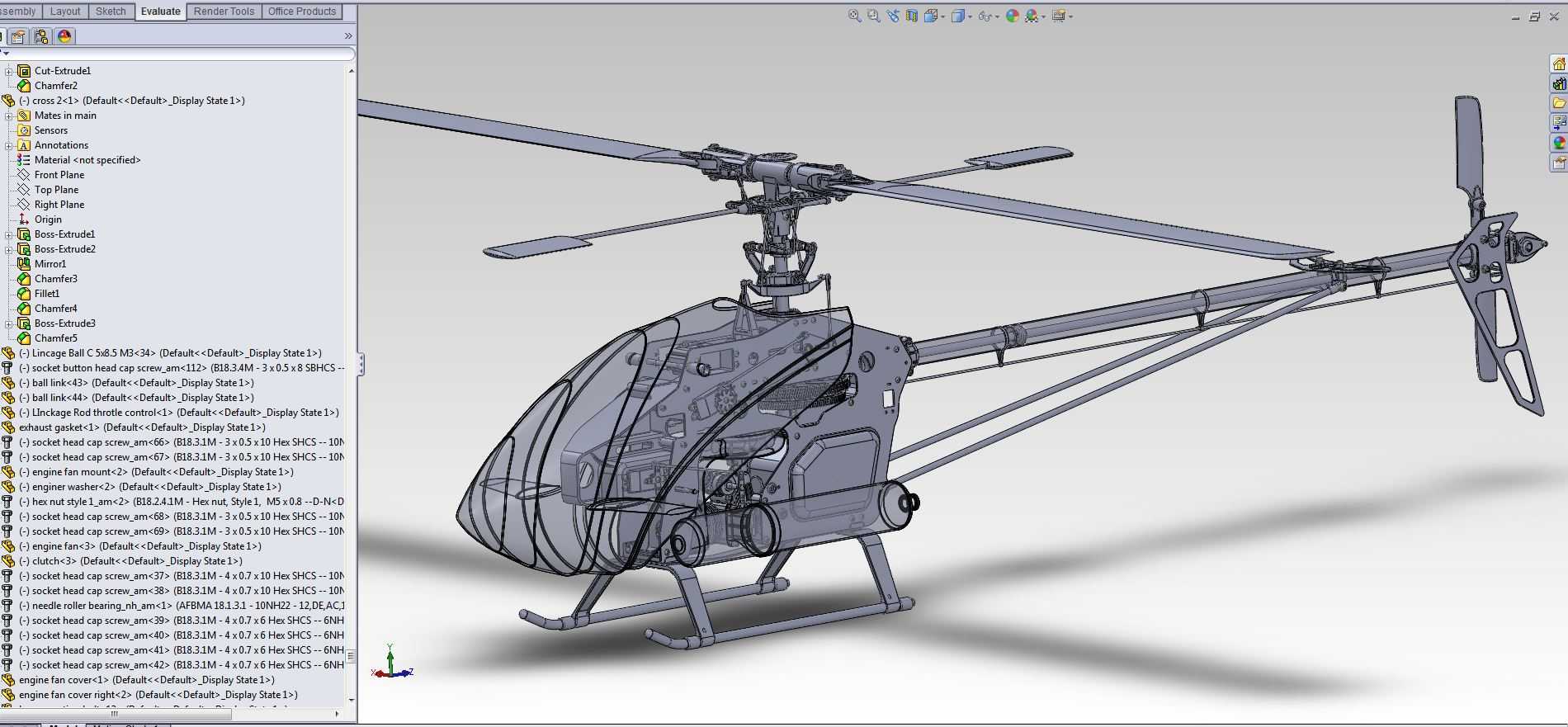

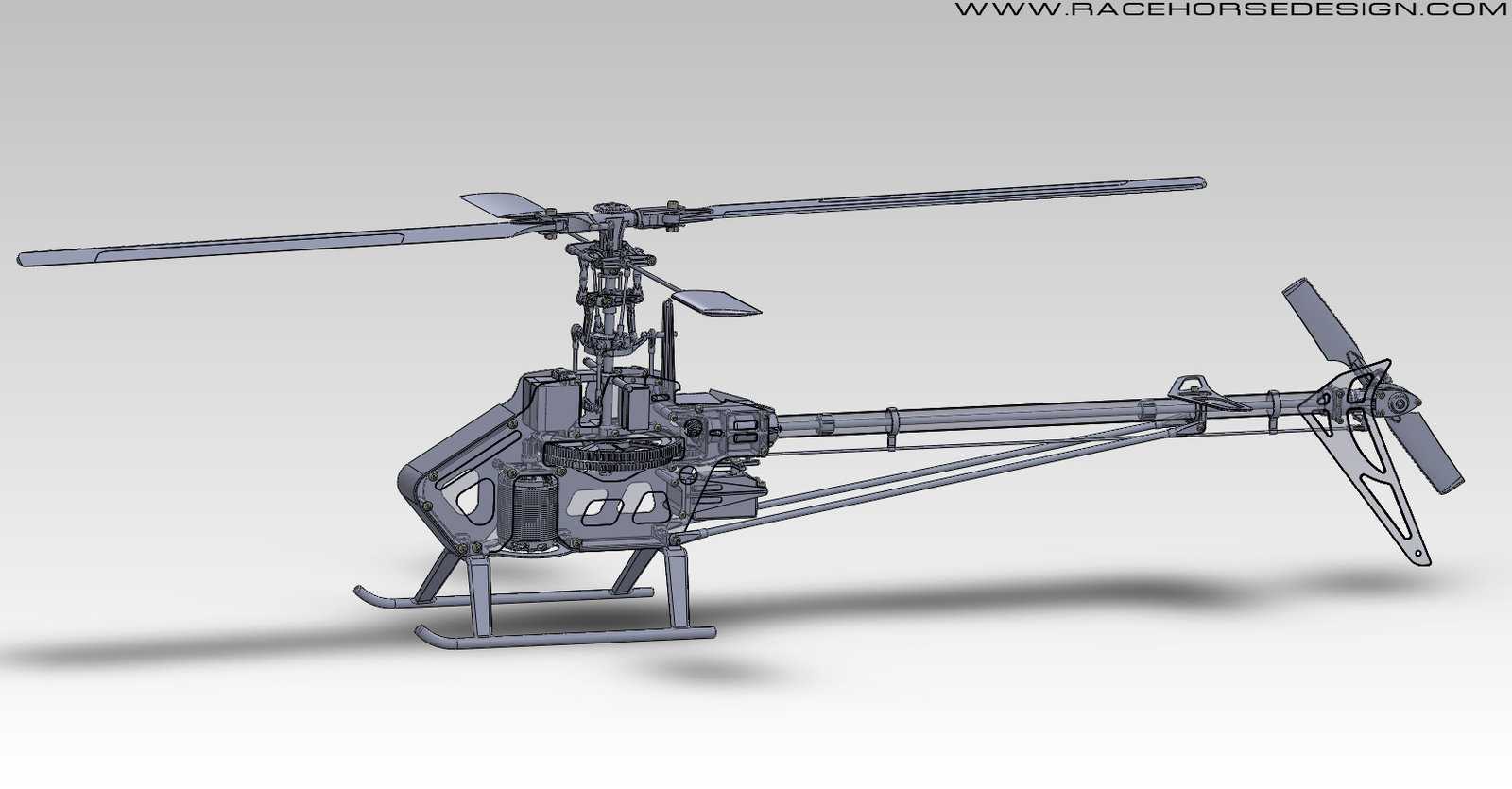

在航模研发、特技飞行器调试以及旋翼类机构教学验证场景中，这类大级别油动特技直升机的结构参考价值极高，不同于小级别电动航模的轻量化设计逻辑，700级油动特技直升机需要兼顾硝基发动机的振动耐受、大过载特技动作的结构强度、旋翼系统的动平衡匹配多重要求，逆向建模过程中首先要梳理的是整机的载荷传递路径：从主旋翼头接收的升力与交变力矩，通过主轴传递到主齿轮箱，再分散到机身主承力框架，尾管的长悬臂结构既要承受尾旋翼的反扭矩推力，还要规避主旋翼的下洗气流扰动，同时要给尾传动系统留出足够的安装同轴度余量。

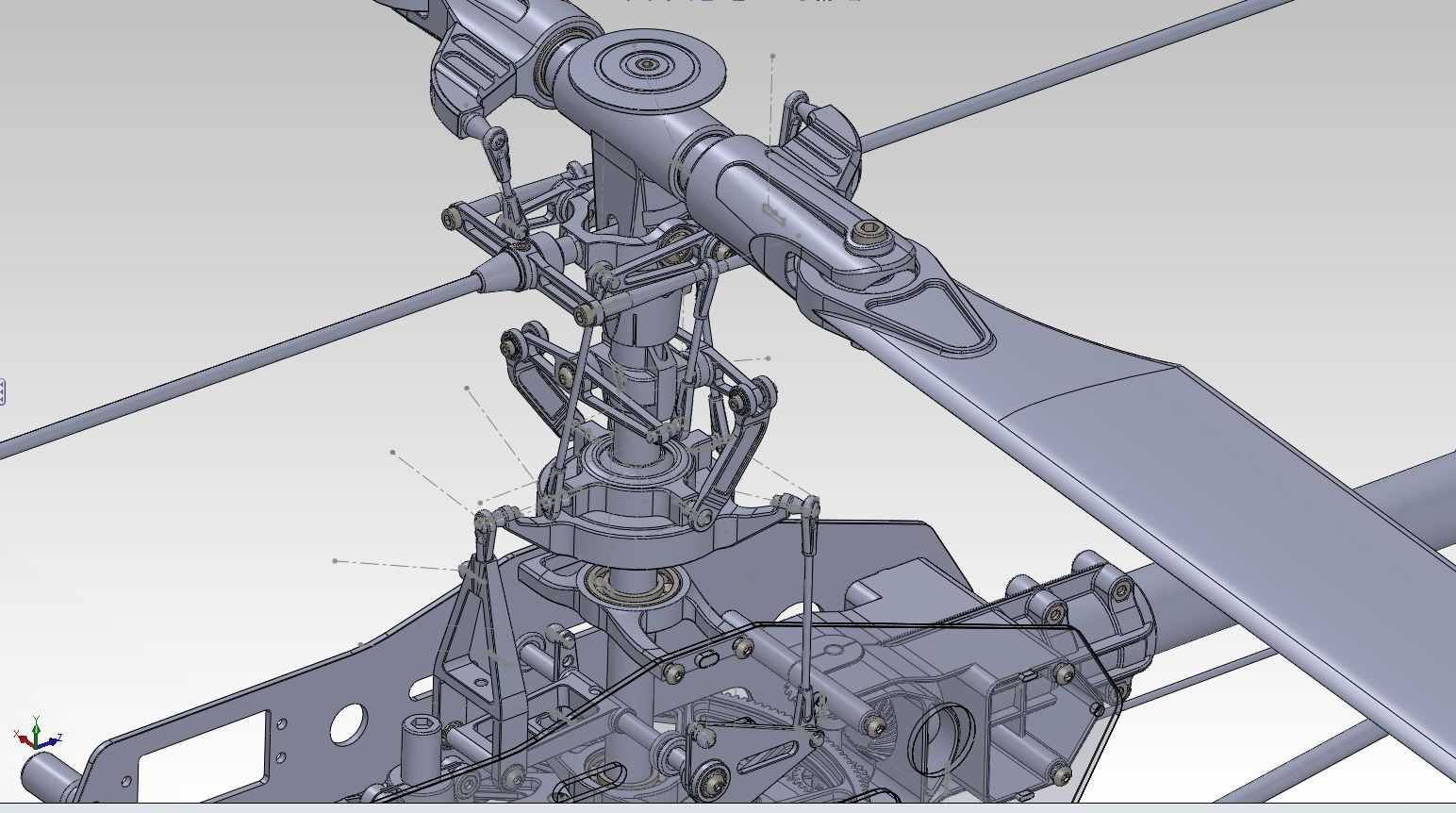

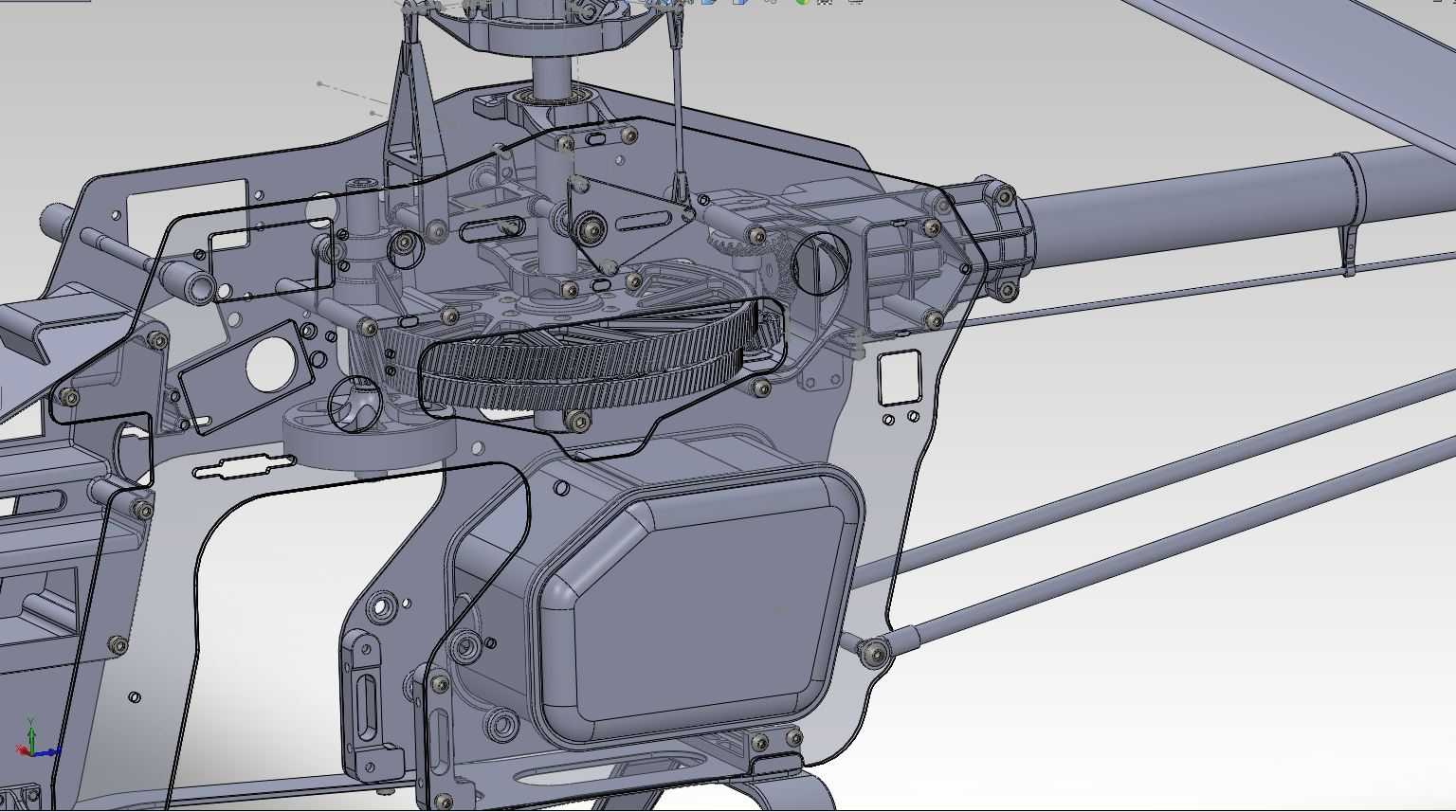

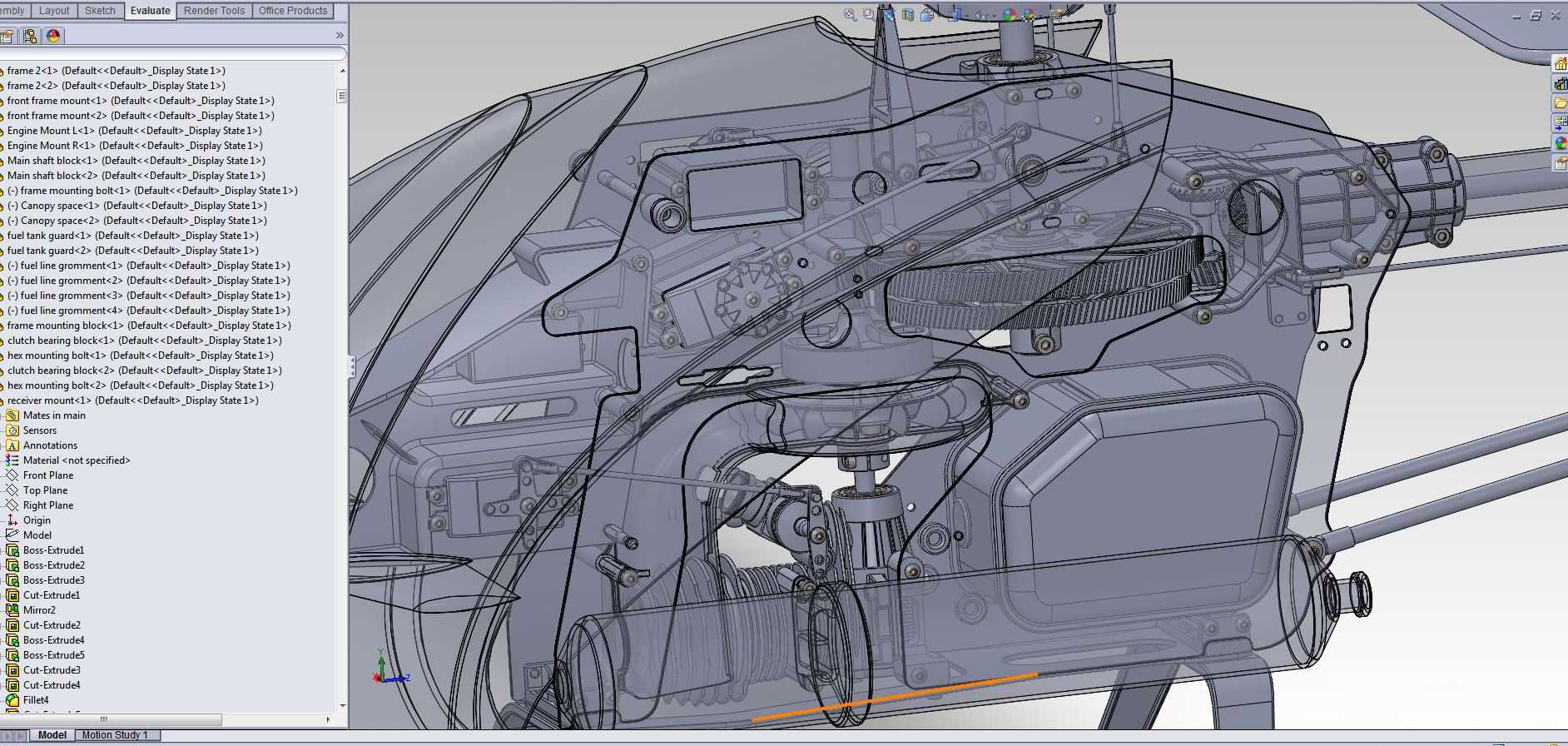

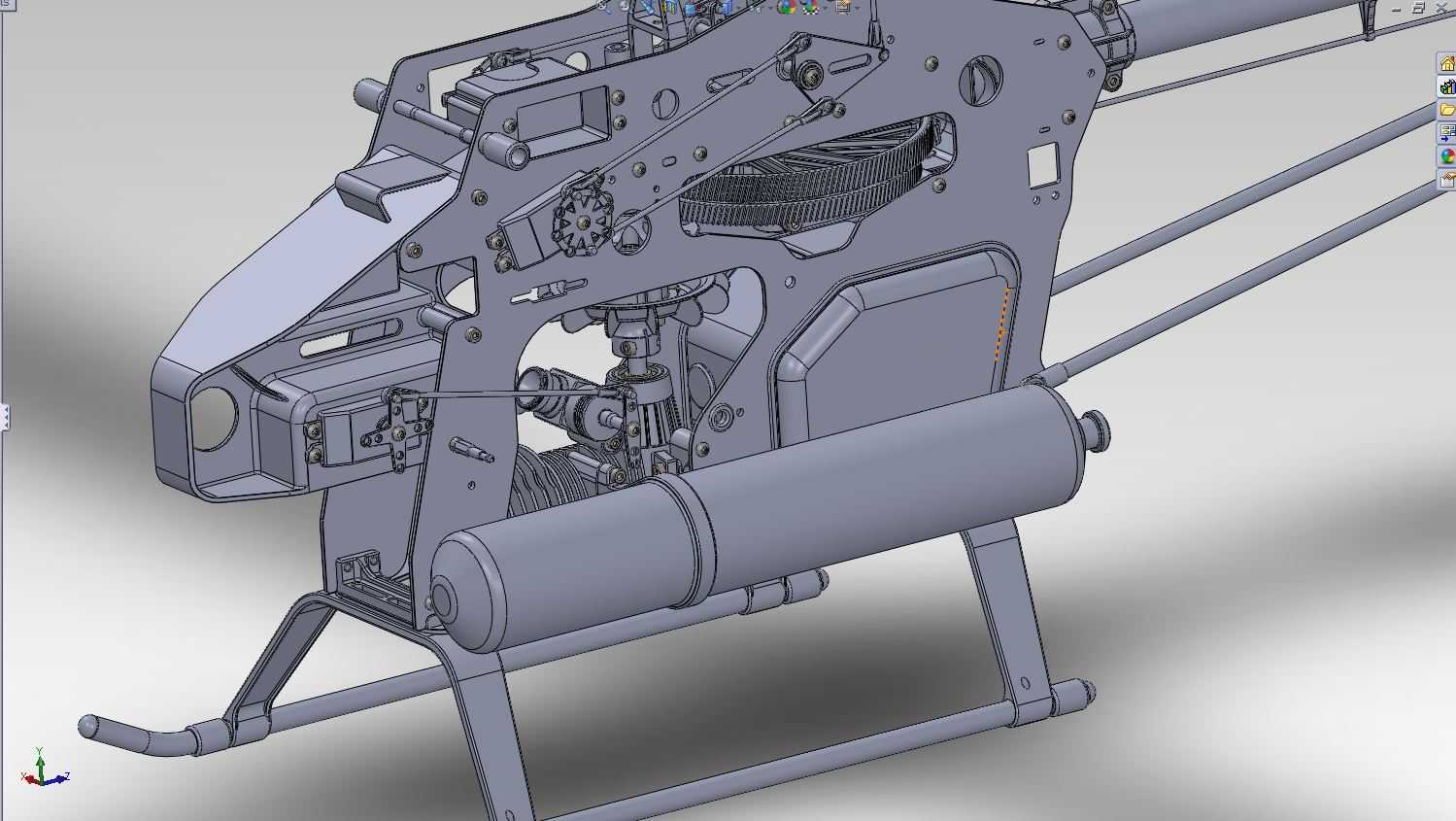

从实际用途来看，这类机型主要面向专业航模特技飞行场景，可完成3D特技动作中的自旋翻、钟摆、大角度俯冲拉升等极限动作，因此结构设计上所有承力部件的安全冗余都要高于普通休闲级航模，主旋翼夹头采用双推力轴承布局，抵消大桨距变化时产生的轴向载荷，十字盘的三个舵机安装位需要严格保证120度等夹角分布，否则会出现舵量混控偏差，导致飞行中周期变距响应不一致。机身主框架采用碳纤板与金属嵌件结合的结构，金属嵌件全部预埋在受力集中的舵机安装座、发动机固定位、起落架连接点位置，避免碳板直接受螺纹挤压出现层裂问题。

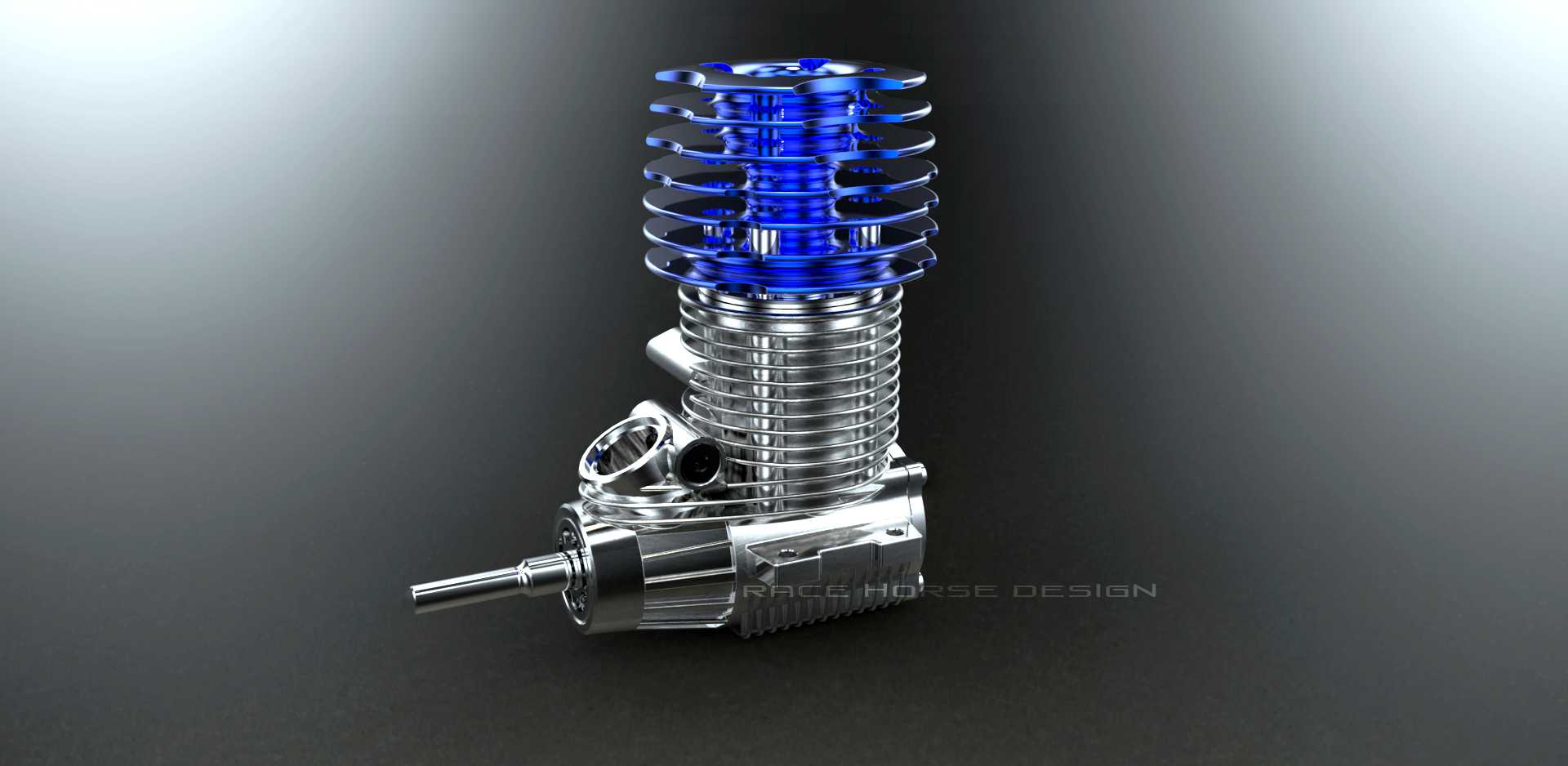

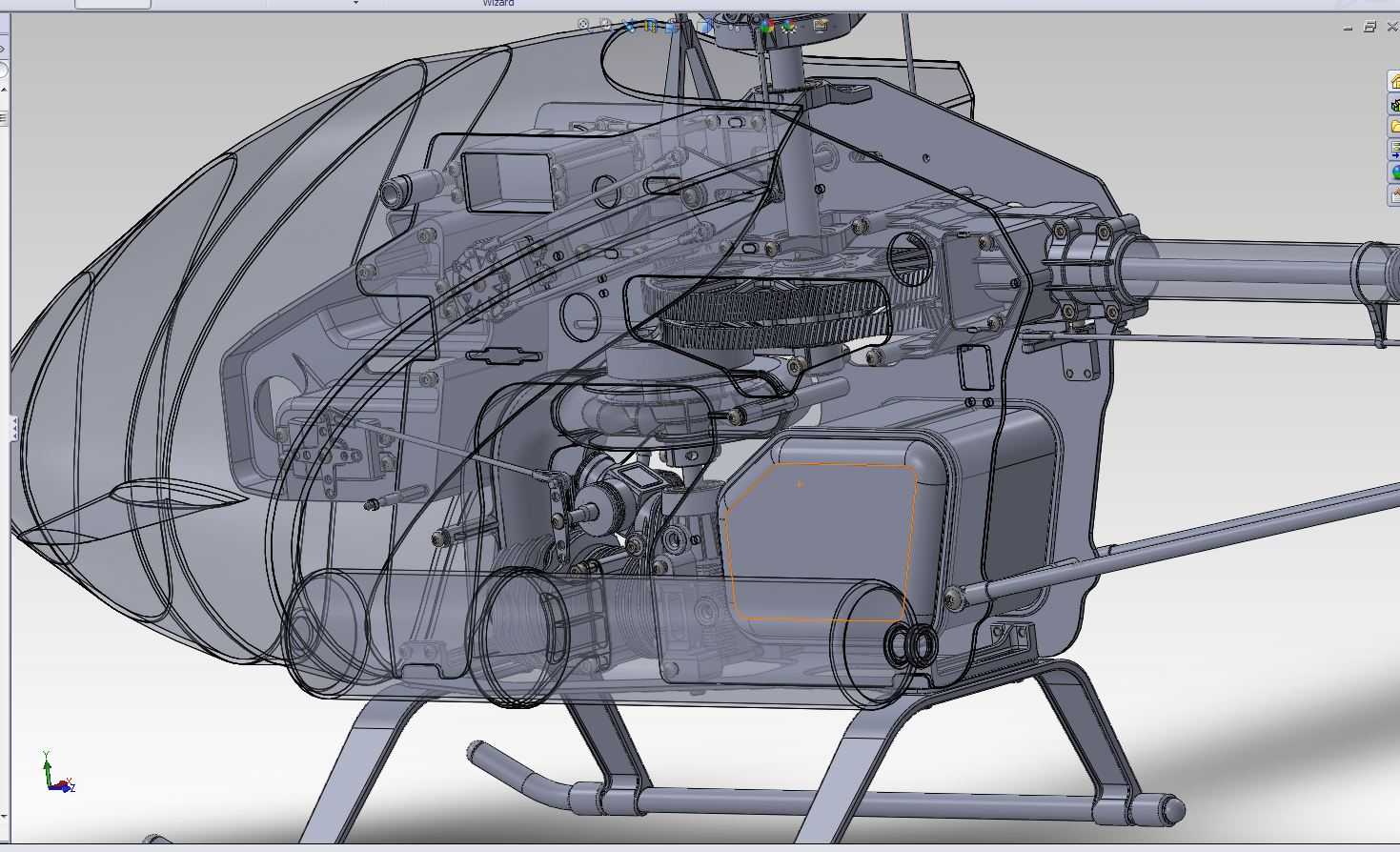

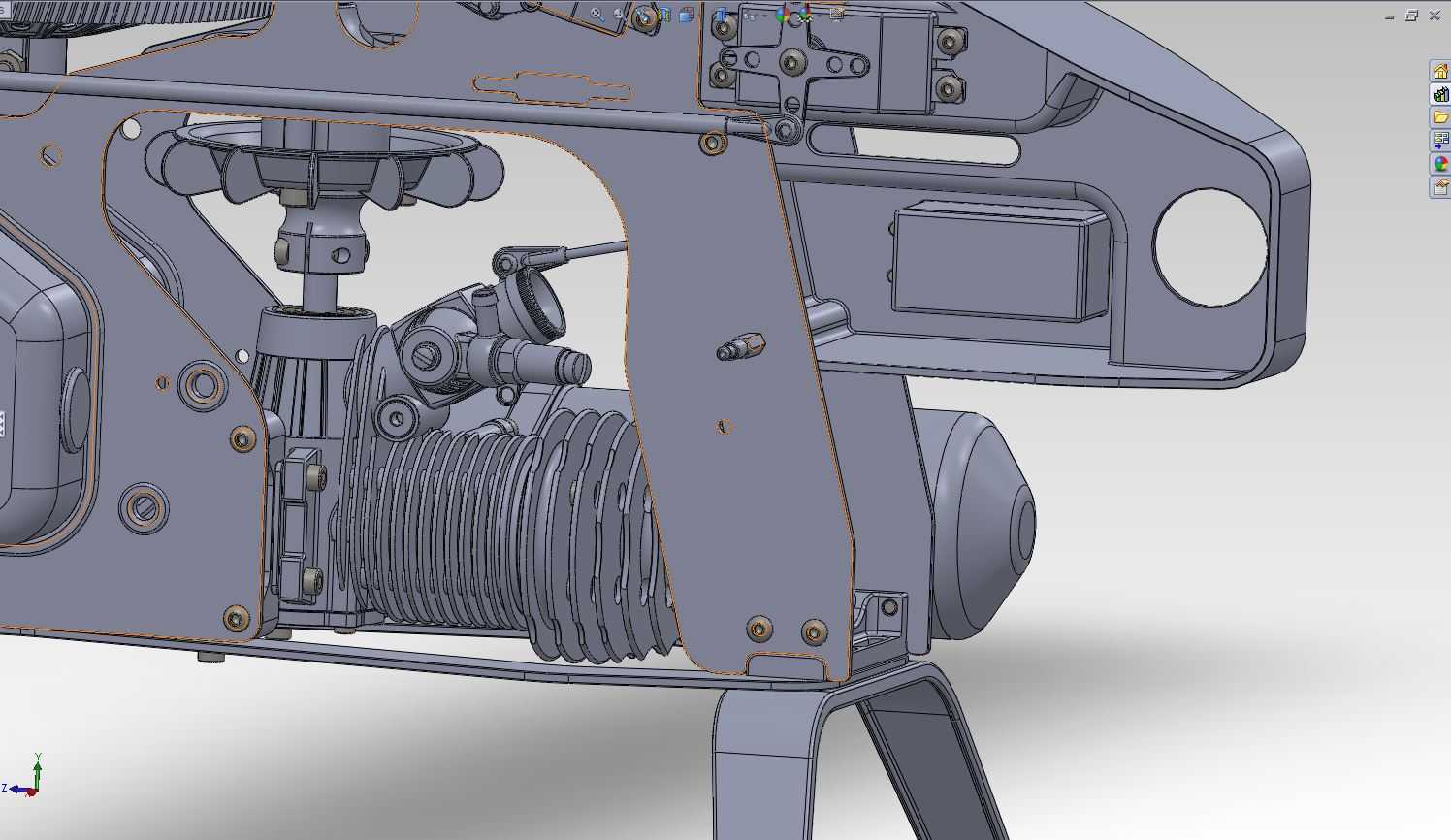

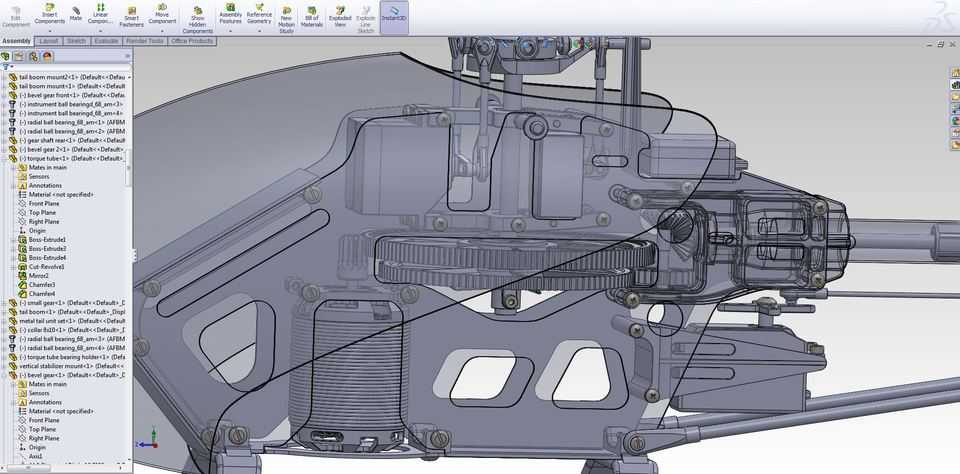

逆向设计过程中，尺寸基准的选择直接决定后续装配的匹配度，首先以主旋翼轴的轴线作为整机的Z向基准，以主轴与主齿轮箱安装面的交点作为坐标原点，X向沿尾管轴线延伸，Y向为左右横向对称基准，所有零件的安装面都要贴合这个基准体系去校准。硝基发动机的安装位需要预留足够的散热间隙，缸头散热片距离机身侧罩的间隙不能小于8毫米，否则长时间大油门运行会出现散热不足导致的动力衰减，发动机与主齿轮的啮合间隙要控制在0.1到0.2毫米之间，间隙过大会加速齿轮磨损，间隙过小会在高温膨胀后出现卡滞。

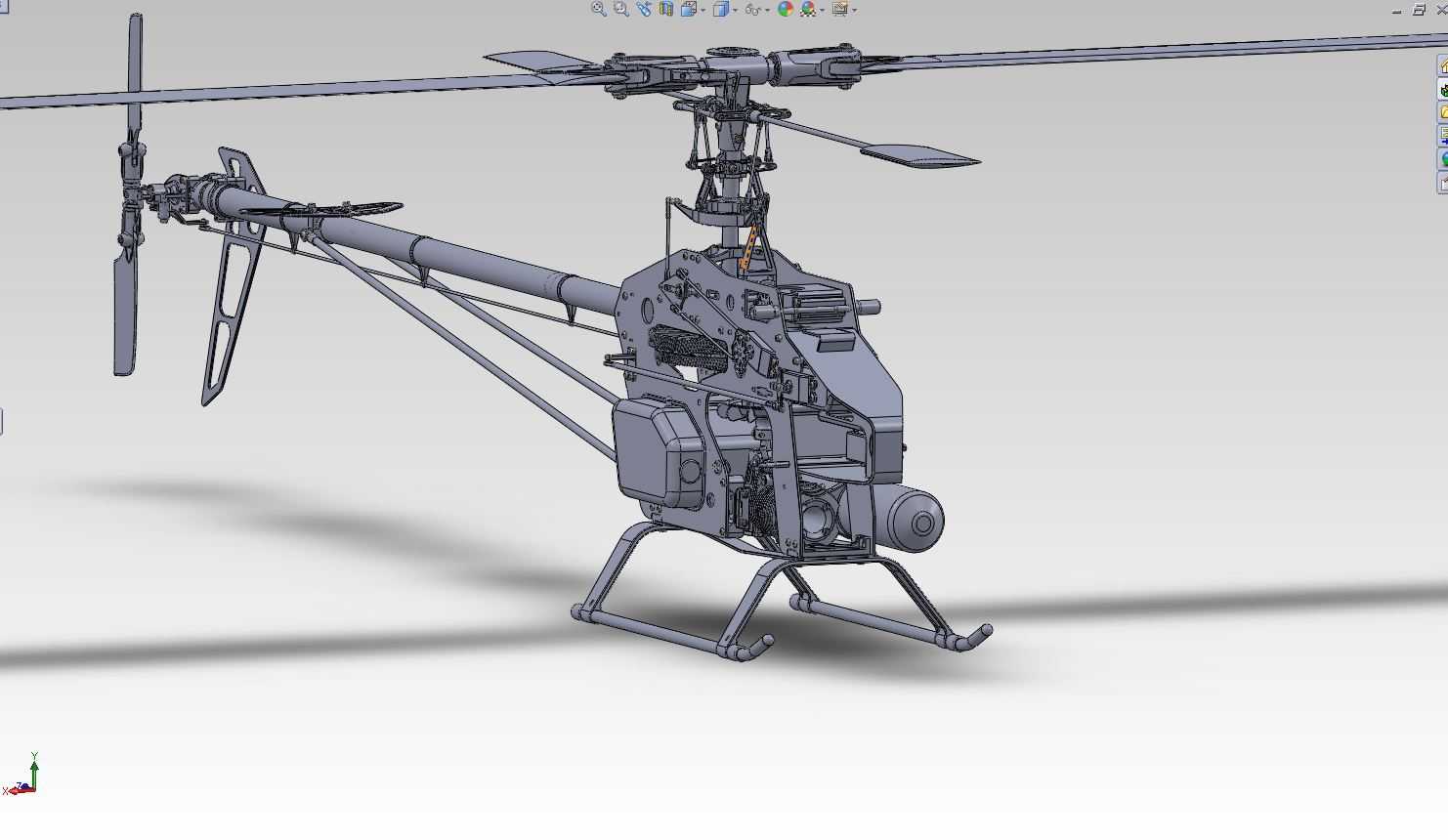

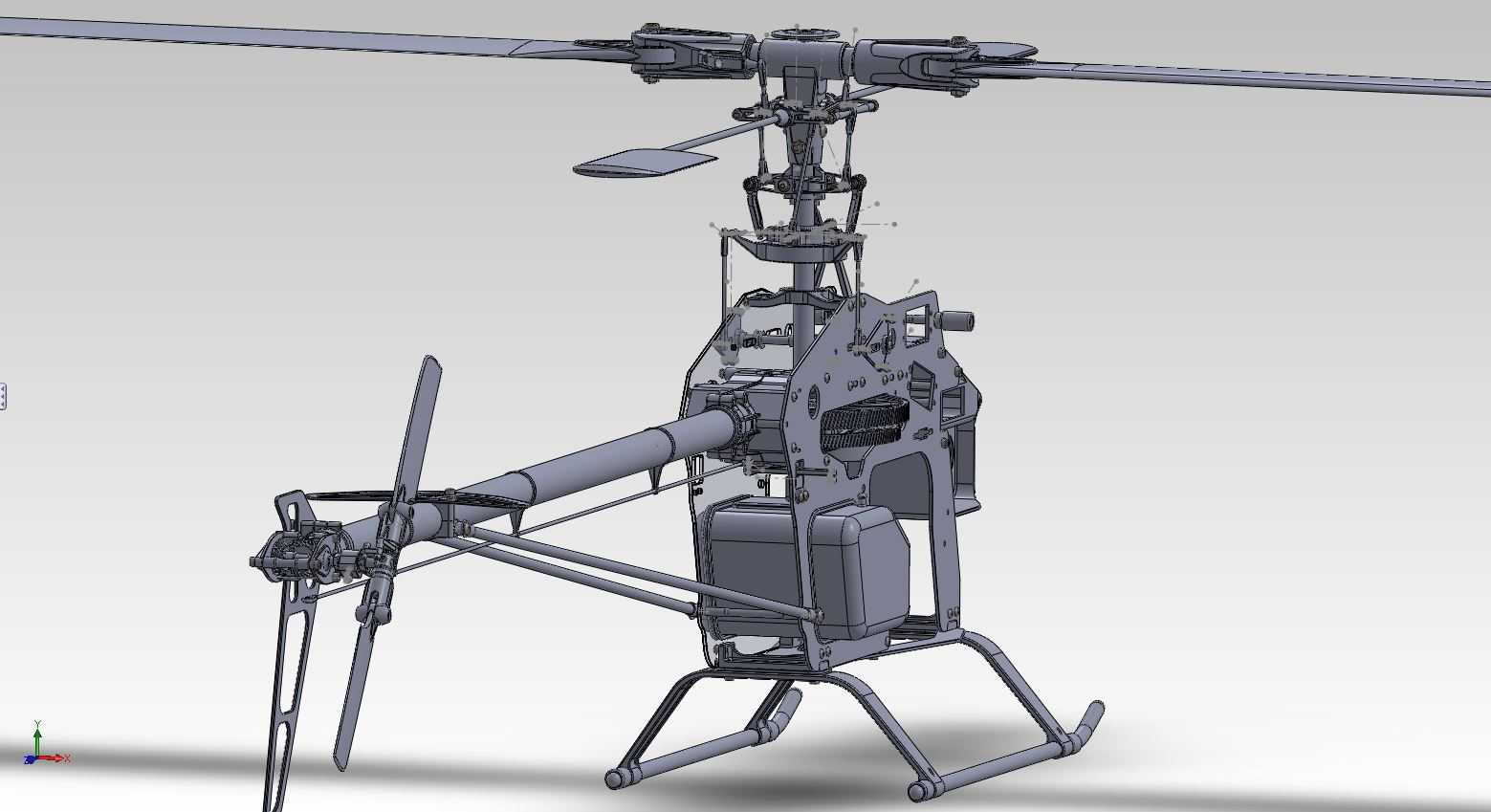

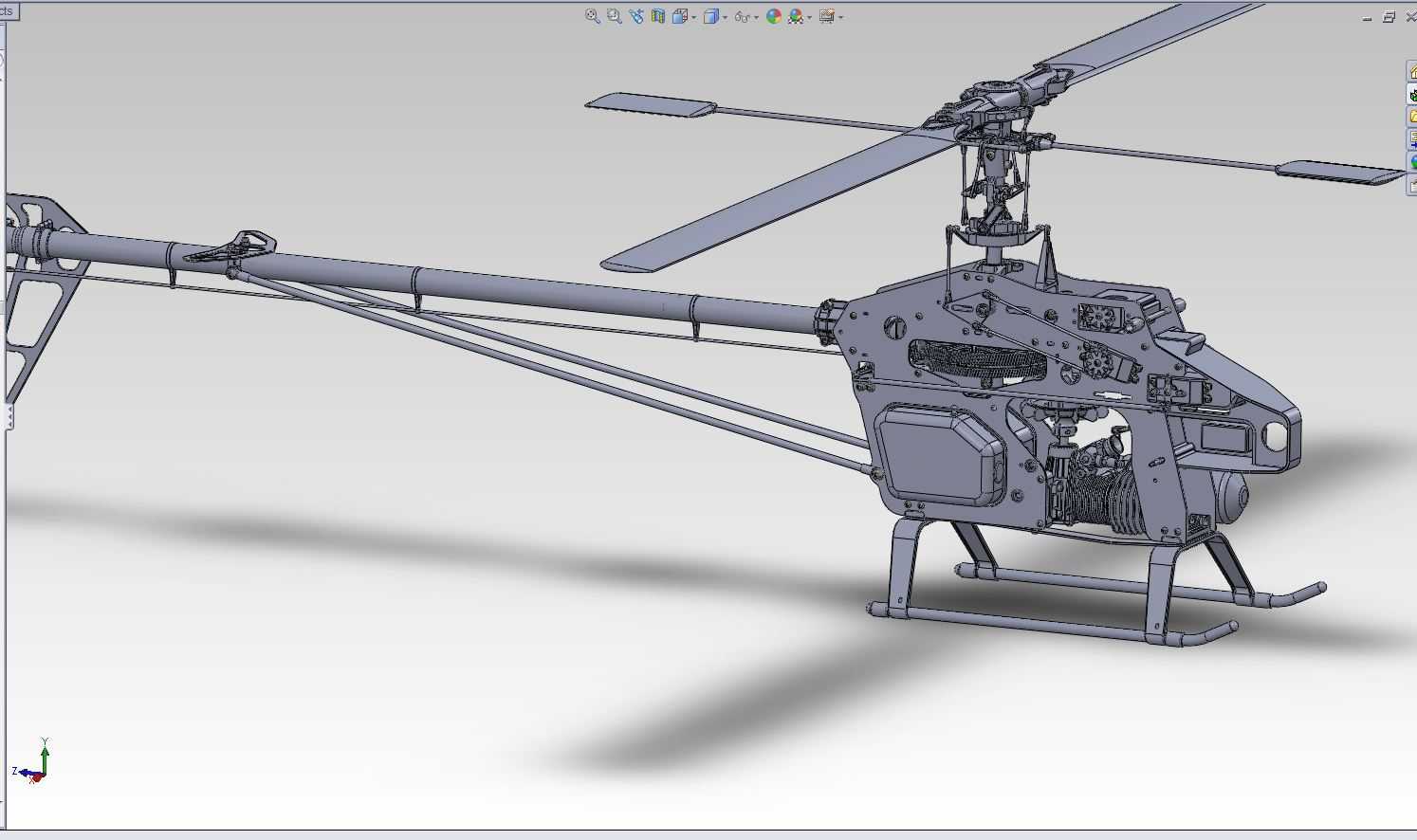

旋翼系统的尺寸边界需要严格控制，主旋翼直径1580毫米对应的尾旋翼直径为255毫米，尾管长度决定了尾旋翼的力臂长度，力臂过短会导致反扭矩抵消能力不足，航向控制精度下降，力臂过长则会增加尾部重量，需要额外在机头增加配重调整整机重心，重心位置需要落在主轴轴线前方5毫米左右的位置，这个区间内飞行的俯仰响应最为跟手，不会出现头轻导致的爬升时舵效滞后，也不会因为头重导致下降时难以保持姿态。起落架的高度设计要兼顾降落缓冲与地面共振规避，滑橇式起落架的弧形弯曲段需要提供足够的弹性形变空间，硬着陆时可以吸收大部分冲击，同时起落架的固有频率要避开主旋翼的工作转速区间，防止地面共振导致的整机结构损坏。

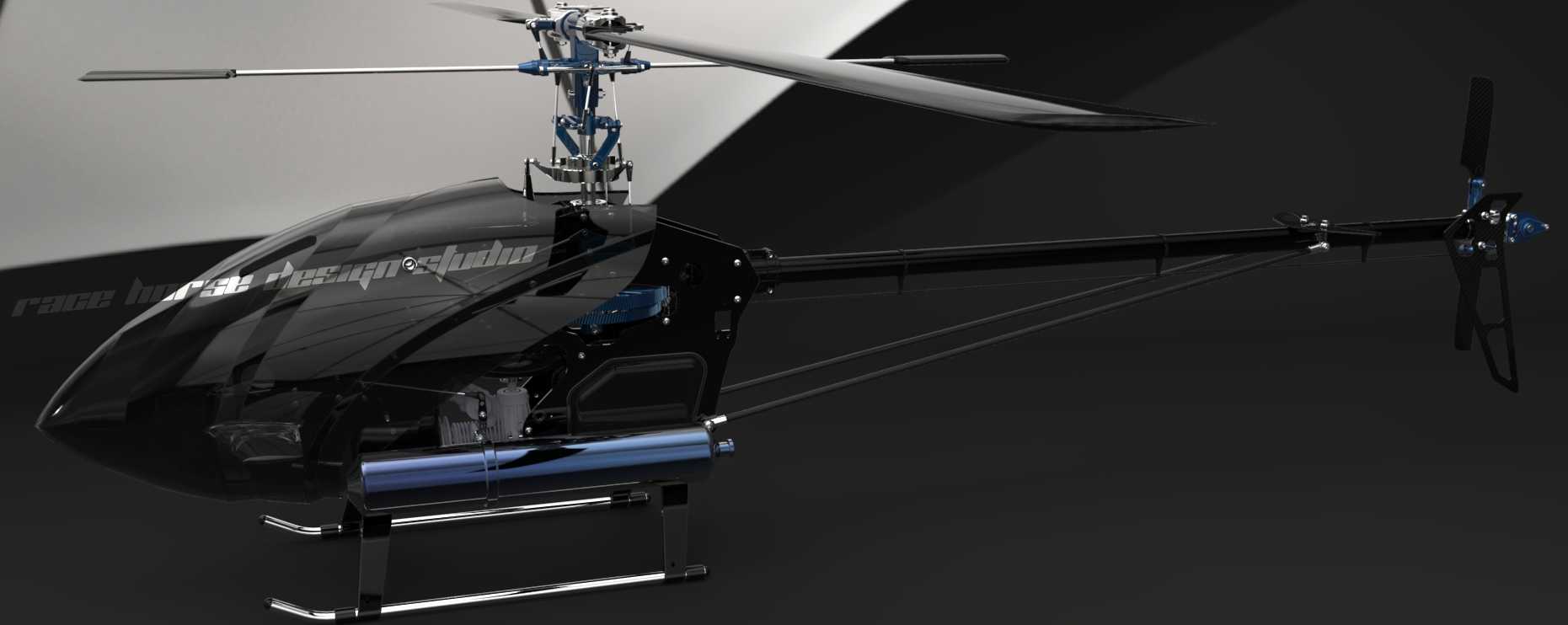

尾传动系统的张紧结构设计在尾管前端，通过调整尾管的伸缩量来控制同步带的张紧度，张紧力过大会增加传动阻力，缩短皮带与轴承的使用寿命，张紧力过小则会在大扭矩输出时出现跳齿，导致尾桨动力中断引发飞行事故。机身蒙皮的外形设计不仅要考虑气动减阻，还要兼顾维护便利性，机头罩的快拆结构可以在不拆舵机连杆的情况下直接掀开，方便日常调整发动机油针、检查舵机齿轮间隙，尾管处的蒙皮分段设计可以在尾传动系统出现故障时单独拆卸尾部，不需要拆解整个机身结构。

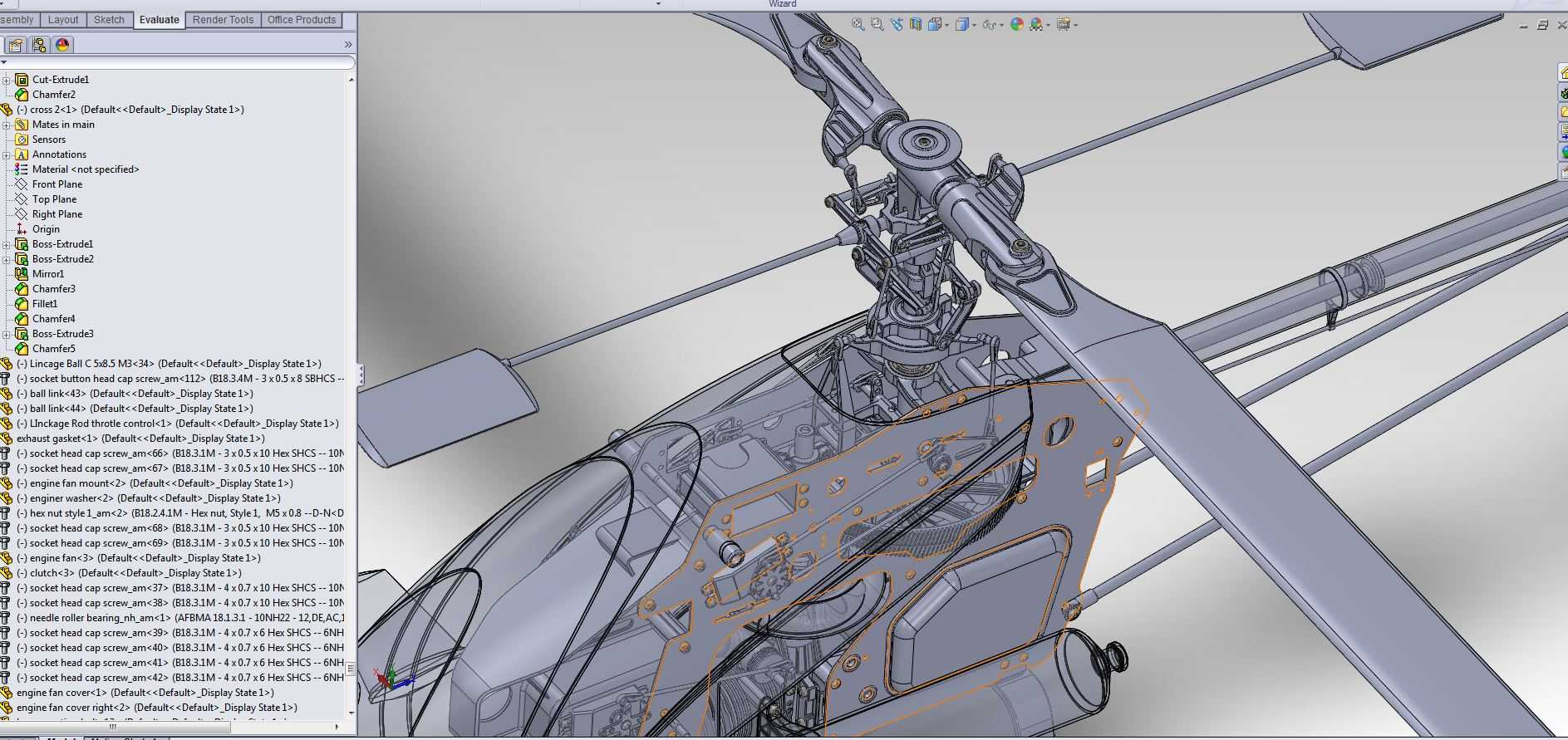

所有连杆的长度公差需要控制在0.1毫米以内，尤其是十字盘到主旋翼夹头的变距连杆，长度偏差会导致两片主旋翼的桨距不一致，飞行时会产生明显的振动，长期振动会加速舵机齿轮、轴承的疲劳损坏。油箱的安装位置要尽可能靠近整机重心，这样随着燃油消耗，整机重心的偏移量会控制在最小范围内，不会出现飞行前半段与后半段舵量手感差异过大的问题，油箱的透气孔布局要避免倒飞时出现燃油泄漏，同时要保证发动机在任意姿态下都能顺畅吸油，不会因为特技动作中的姿态变化导致供油中断。
