法国国家足球队立体标识造型设计

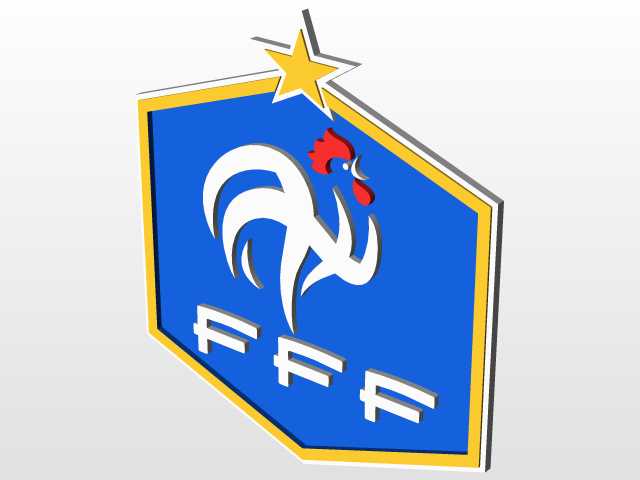

这款立体标识造型的设计，最初的需求场景来自体育场馆周边的标识导视系统搭建、球迷周边衍生产品的开模打样、体育主题展馆的展陈装饰构件制作，不少做商业美陈的工程团队在承接足球主题活动布置时，也会需要这类精准还原标识细节的三维结构作为加工依据。从结构设计思路来看，整个造型采用分层堆叠的立体结构，最外层的盾形边框做了斜切倒角处理，模拟实体徽章的金属包边质感，边框的厚度控制在整体造型宽度的十二分之一，既保证了立体层次，又不会因为边框过厚显得整体造型臃肿。盾形内部的蓝色基底做了微弧面处理，避免平面结构在灯光照射下出现反光不均的问题，这一点是考虑到展陈场景中多组射灯照射的实际使用环境，微弧面可以让光线形成均匀的漫反射，不会出现局部过曝或者暗斑。标识上方的五角星采用独立的凸起结构，五角星的尖角做了R0.8的圆角过渡，一方面是避免加工过程中尖角处出现应力集中导致的破损，另一方面也能避免实体制作完成后尖锐边角带来的安全隐患，五角星的凸起高度比盾形边框高出2毫米，形成错落的视觉层次。标识核心的高卢雄鸡造型，采用了浮雕式的结构设计，雄鸡的轮廓线条做了1.2毫米的凸起处理，鸡冠部分单独做了分色结构的预留位，在实际加工时不管是采用UV喷绘、烤漆分色还是多材质拼接，都能有清晰的结构边界，不会出现颜色溢出的问题。雄鸡下方的FFF字母标识，每个字母的笔画宽度都做了等比例校验，保证立体拉伸后笔画不会出现粗细不均的问题，字母的凸起高度和雄鸡造型保持一致，让整个标识面的浮雕层次统一。从安装边界来看，整个造型的背部预留了3毫米深度的平整安装面，安装面上均匀分布了四个M3规格的螺丝孔位，孔位距离造型边缘的距离保持在15毫米以上，既保证安装时的结构强度，也不会因为孔位太靠近边缘导致安装时出现开裂问题。如果是用于吸附式安装场景，背部的平整面也可以直接粘贴背胶或者磁吸片，不需要额外做结构改造。在实际应用中，这款造型可以直接导入雕刻机做亚克力、PVC板材的切割堆叠加工，也可以用于3D打印制作实体展示样件，还能作为开模数据用于金属徽章、软胶周边的注塑生产。设计过程中对所有的曲面做了曲率连续校验，避免出现加工时的断刀或者打印时的层纹错位问题，所有的凸起结构都做了拔模角度处理，角度控制在3度，不管是做注塑开模还是硅胶翻模，都能顺利脱模，不会出现结构卡滞。针对不同的使用场景，造型的整体尺寸可以按照等比例缩放，缩放过程中所有的圆角、倒角、孔位参数都会按照比例同步调整，不会出现缩放后结构比例失调的问题。比如用于场馆外墙的大型标识，可以将整体尺寸放大到1.2米宽度，此时边框厚度、凸起高度、安装孔位都会同步放大到适配大型构件安装的参数；用于桌面摆件的小型标识，可以缩小到10厘米宽度，此时尖角处的圆角会自动调整到适配小型加工的尺寸，避免因为尺寸过小导致尖角处加工断裂。整个造型的结构没有薄壁、悬空等不利于加工的结构，所有的连接位置都做了加强筋处理，即使采用较薄的板材加工，也不会出现结构变形的问题。
