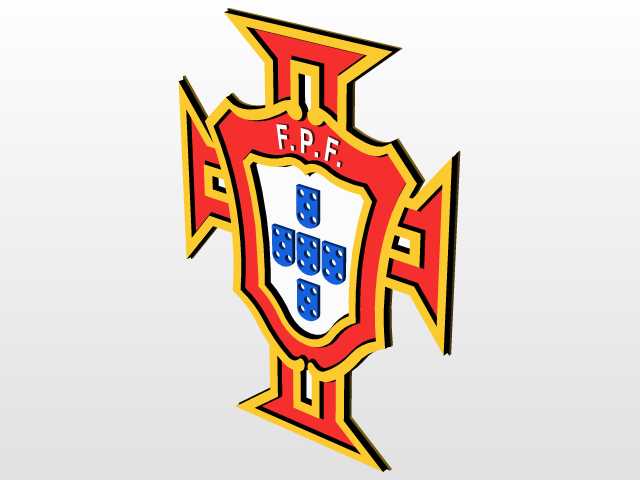

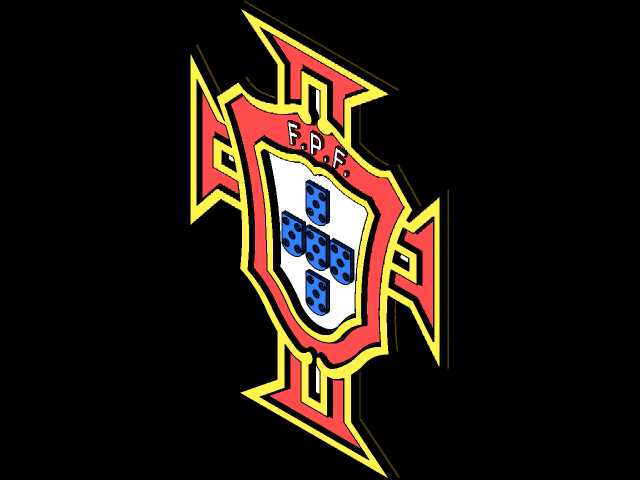

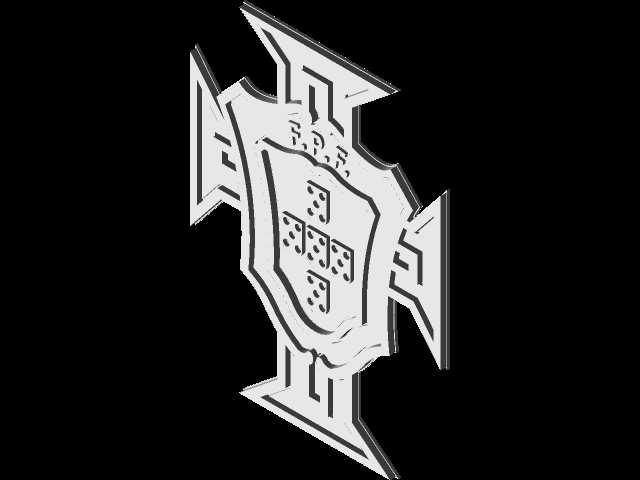

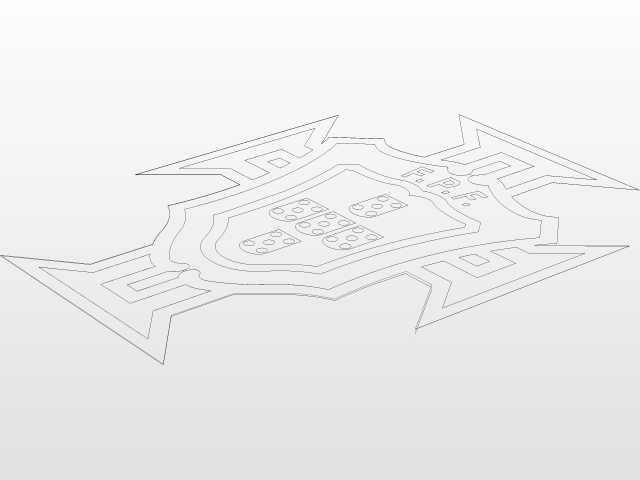

葡萄牙国家队足球协会徽章立体造型设计

在体育周边产品开发、场馆标识制作、文创衍生品设计的实际工程场景中，这类立体队徽的三维建模是落地生产前的核心环节，不同于平面印刷的徽标，立体造型需要兼顾不同生产工艺的适配性，不管是用于亚克力吸塑的场馆外墙标识、金属压铸的纪念徽章，还是注塑成型的球迷周边摆件，都需要在建模阶段就考虑后续加工的工艺边界。从实际建模逻辑来看，这个造型的核心难点在于多层嵌套结构的曲面过渡，最外层的十字造型边缘做了阶梯式的轮廓抬升，红黄两层配色对应的结构面存在0.8-1.2mm的高度差，这个高度差的设定是参考了常规金属徽章冲压的最小拔模斜度要求，避免后续冲压脱模时出现边角缺损的问题。中间盾形区域的轮廓做了内收的圆弧倒角，倒角半径控制在0.3mm，既保证触摸时的边缘顺滑度，也不会因为倒角过大破坏盾形的锐利视觉识别性。盾形内部的蓝色方块阵列，每个方块上的圆点凸起高度统一设定为0.2mm，这个尺寸是经过反复验证的：如果凸起高度过低，后续做烤漆填色时色漆容易覆盖圆点纹理，导致识别模糊；如果凸起过高，压铸时容易出现填充不满的缺陷，同时日常使用中凸起部分也更容易被磨损。建模时特意将所有外轮廓的尖角处做了R0.15mm的微小圆角处理，这一点很多新手建模时容易忽略，实际生产中不管是金属冲压还是塑料注塑，绝对的尖角是无法实现的，模具加工时刀具本身存在R角，提前在三维模型里做好微小圆角，能避免后续模具修改时反复调整轮廓，大幅缩短开模周期。从安装边界来看，这个立体徽标如果用作墙面标识，背部预留的安装位深度为3mm，可适配常规的3M背胶粘贴或者螺丝孔位固定，整体造型的最大外轮廓厚度控制在5mm以内，不管是粘贴在球衣面料做热压徽标，还是安装在球迷用品的表面，都不会因为厚度过大产生突兀的凸起感，影响使用体验。在做曲面拆分的时候，特意将不同配色对应的结构面做了独立的分层处理，每个分层面之间预留了0.05mm的错位间隙，这个间隙是为了后续做分色电镀或者烤漆填色时，不同色区的漆层不会互相溢出，保证色彩边界的清晰锐利，这一点和机械加工里的配合间隙设计逻辑是相通的，间隙过小会导致漆层堆积溢边，间隙过大则会出现明显的拼接缝隙，影响整体精致度。实际应用中，这类立体徽标还会被用在球迷纪念奖杯的装饰件、官方周边的箱包金属牌、球场导视系统的立体标识上，不同的应用场景对模型的细节精度要求有差异：用作微型纪念徽章的时候，模型的最小细节尺寸不能小于0.1mm，否则压铸工艺无法实现；用作大型外墙标识的时候，需要将模型的曲面做适当的简化，减少数控雕刻时的刀路运算量，同时保证大尺寸下的轮廓识别度不会因为细节过多显得杂乱。建模过程中没有采用简单的平面拉伸做法，而是对每个轮廓边缘做了渐变的斜度处理，从徽标中心到外边缘，曲面的抬升斜度从15度逐步过渡到30度，这样在光线照射下，徽标的立体层次感会更强，不会出现平面拉伸那种生硬的折角感，不管是近距离观察徽章细节，还是远距离看大型标识，都能呈现出清晰的轮廓层次。另外在结构强度方面，十字造型的四个延伸臂根部做了隐性的加厚处理，加厚部分隐藏在背部的安装平面上，不会影响正面的视觉效果，却能避免延伸臂在受到外力碰撞时出现断裂，尤其是用在金属材质的徽章上，这个结构强化能大幅提升产品的抗摔抗变形能力，减少生产和运输过程中的不良率。
