集成传感功能的高科技网球拍结构设计

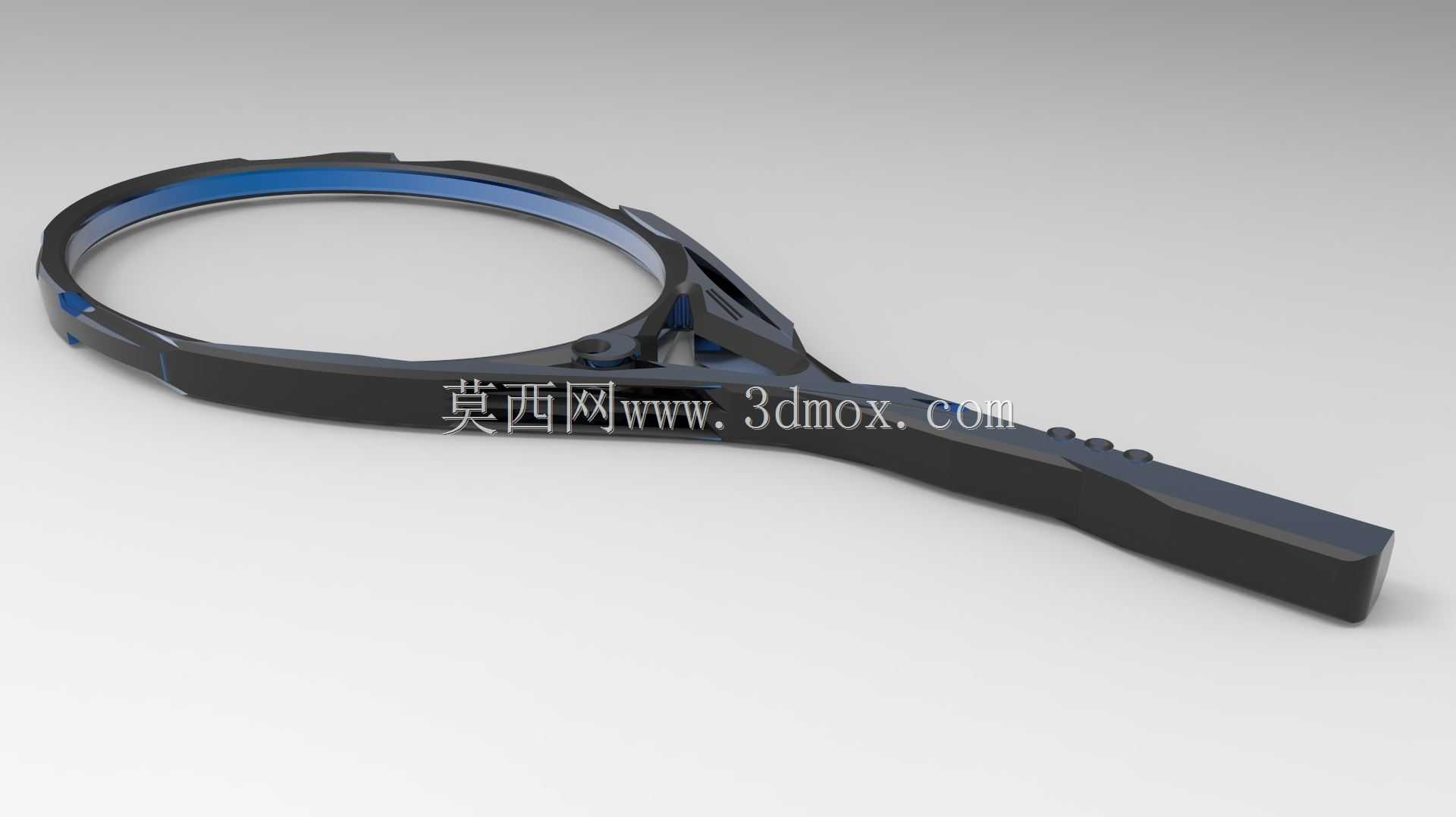

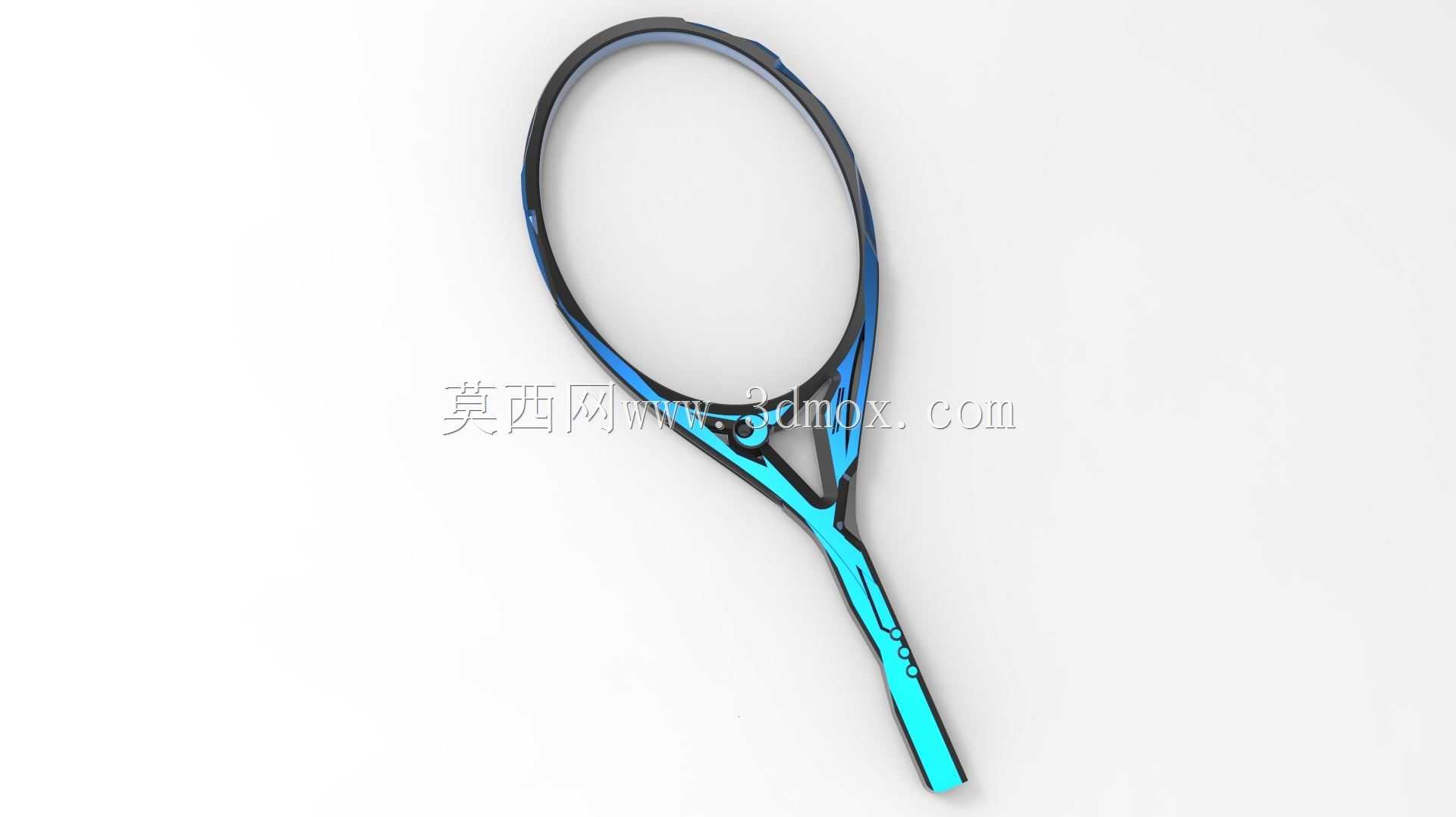

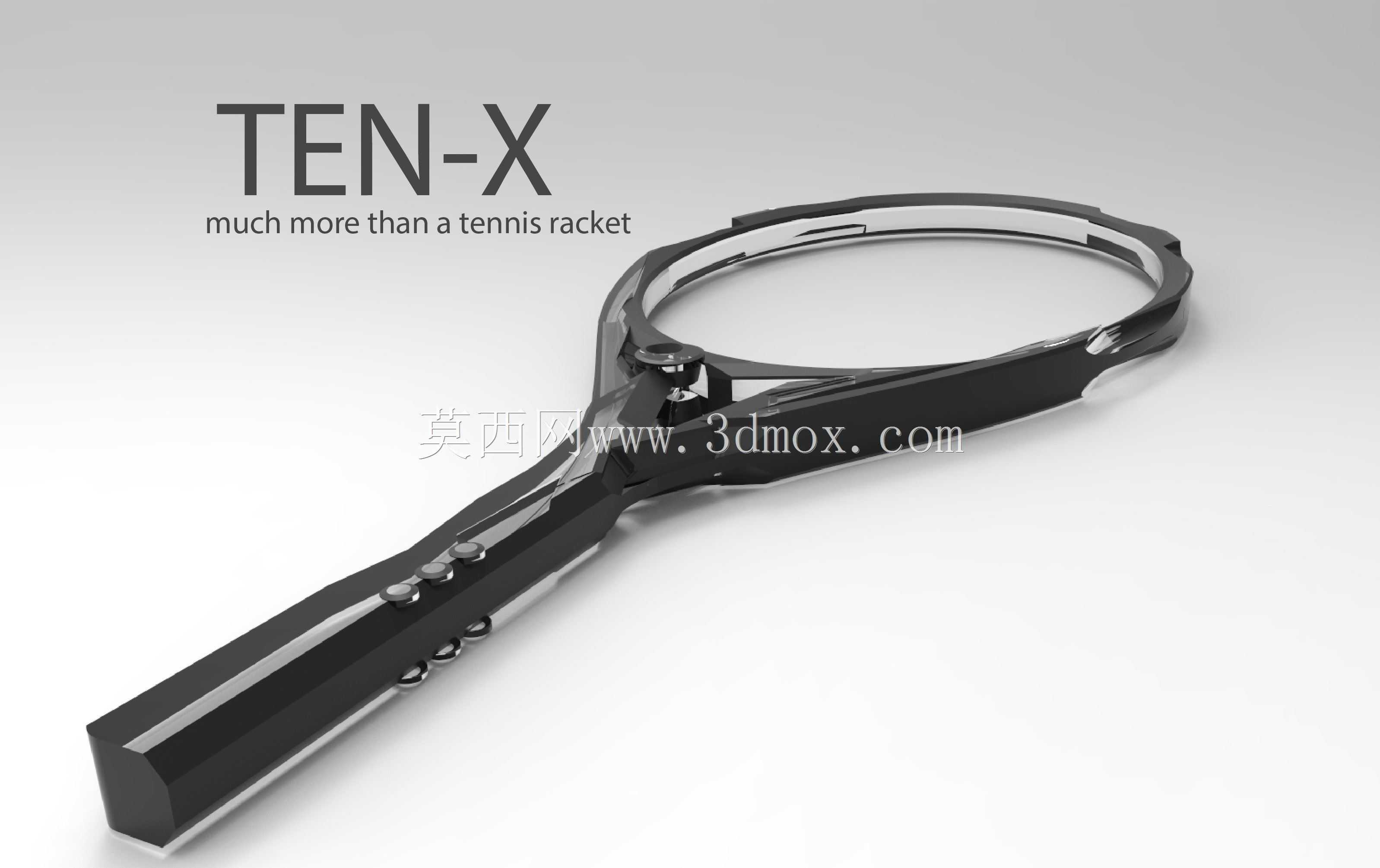

这款网球拍的结构设计跳出了传统运动器材的研发思路，将运动数据采集功能与拍体结构做了深度融合，在不额外增加拍体冗余重量、不破坏原有挥拍力学平衡的前提下，把传感采集模块完全嵌入拍框与拍柄的内部腔体中。从实际应用场景来看，这款球拍可覆盖专业运动员日常训练数据采集、网球爱好者动作矫正、青少年网球培训动作复盘等多个使用场景，不需要额外在拍体外部加装传感配件，避免了外挂配件带来的风阻增加、配重失衡问题，也不会因为剧烈挥拍导致配件脱落影响使用。

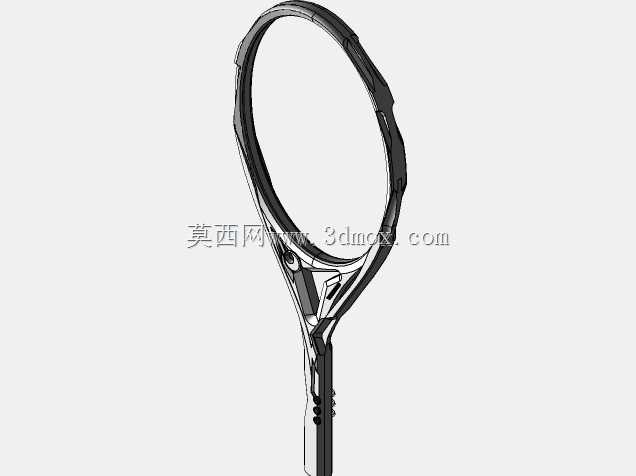

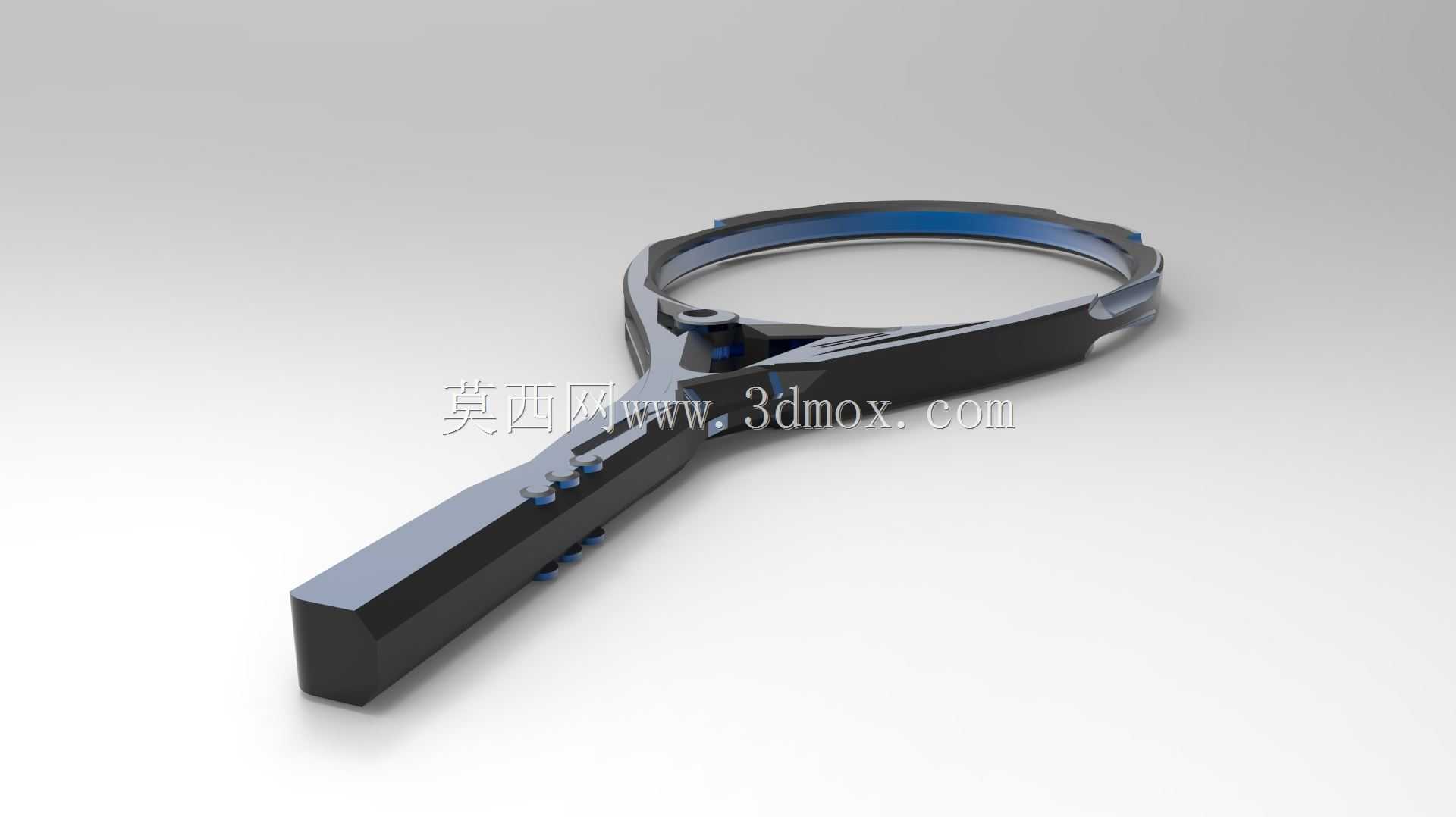

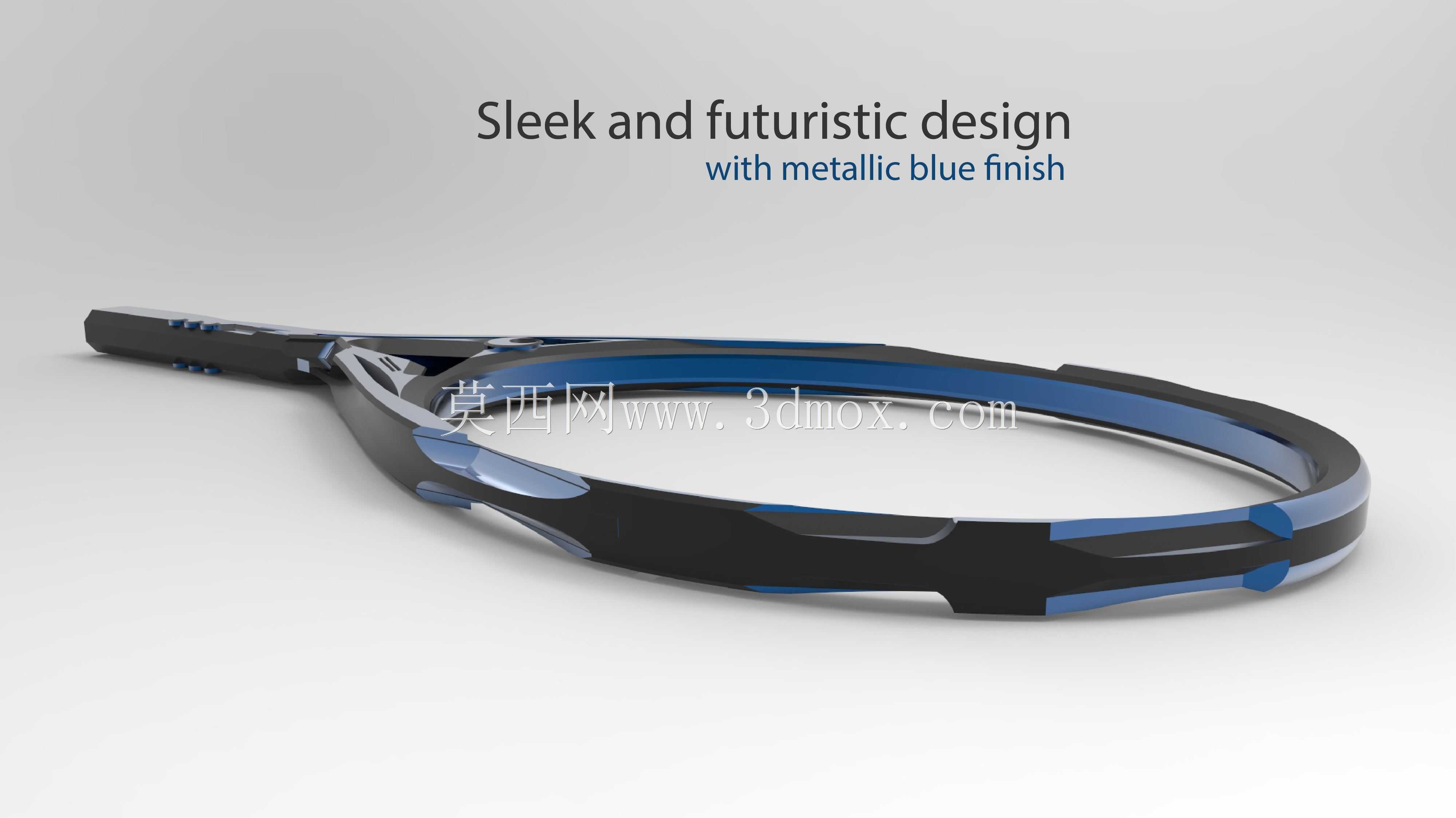

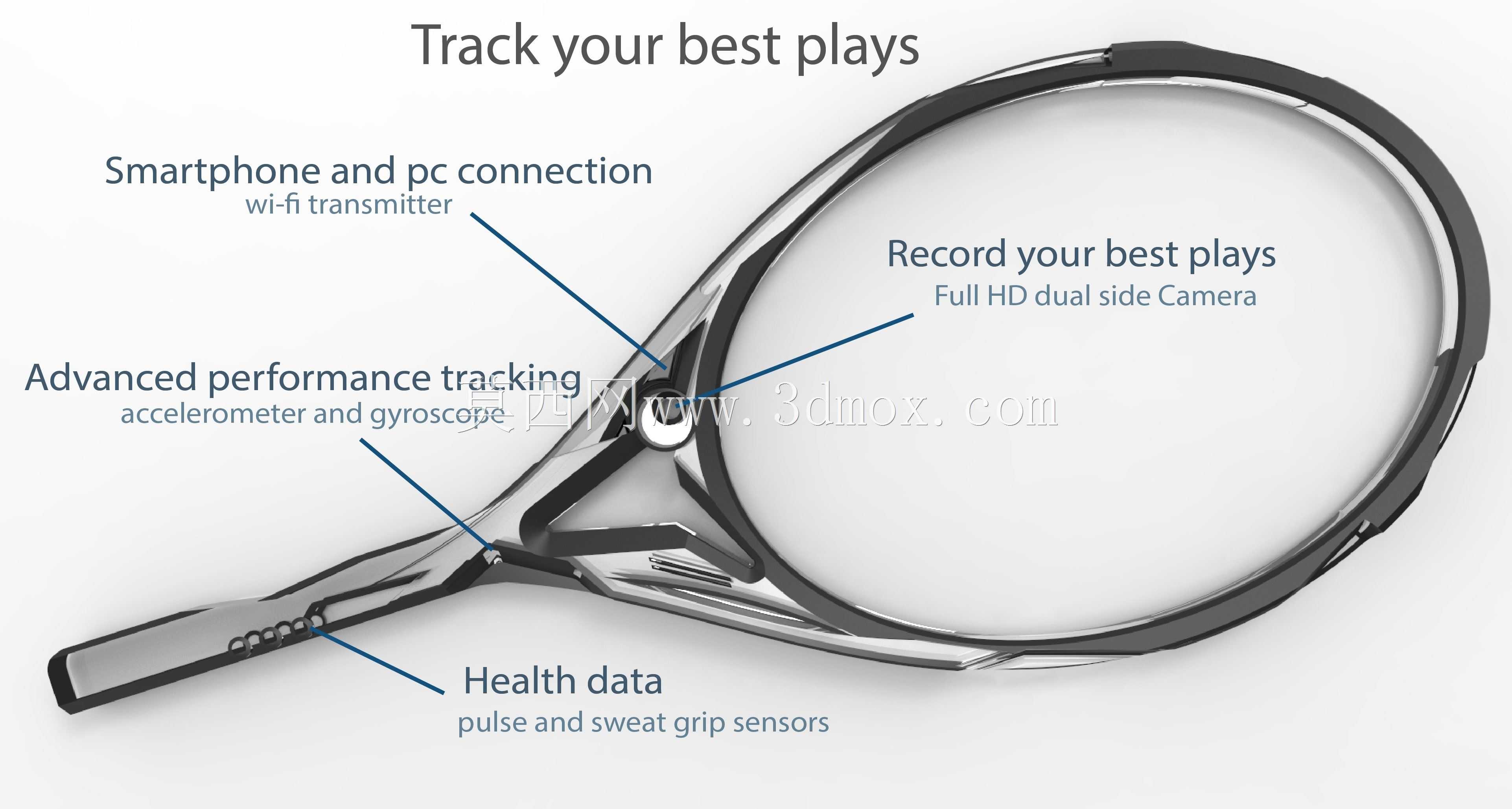

从功能特性上看，拍体内部集成的传感模块可覆盖挥拍速度、击球点位置、拍面倾角、挥拍轨迹、击球冲击力等多维度数据的采集，所有传感元件的走线都隐藏在拍框的加强筋预留槽内，拍框采用非对称的流线型截面设计，相比传统等截面椭圆拍框，在相同重量下可提升12%左右的抗扭刚度，击球时拍面的偏转量更小，控球稳定性更强。拍柄部分做了分段式的配重调节结构，用户可根据自身的握拍习惯、力量水平，在拍柄尾部的预留腔体内增减配重块，调整整拍的平衡点，适配底线型、网前型等不同打法的使用需求，配重块的安装采用卡扣式结构，不需要额外工具即可完成调整，配重腔的密封盖与拍柄外壳做了齐平设计，不会出现凸起影响握持手感。

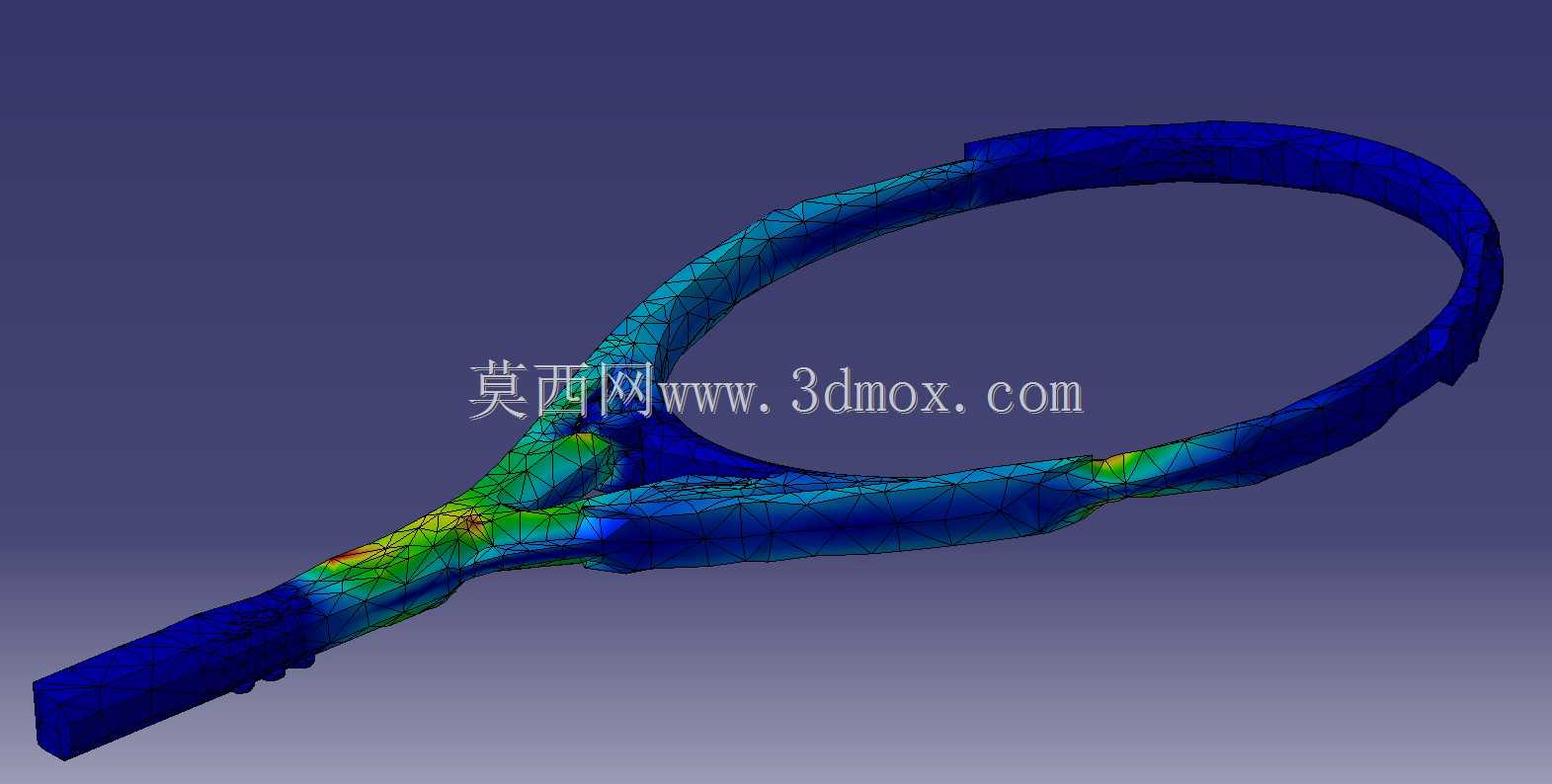

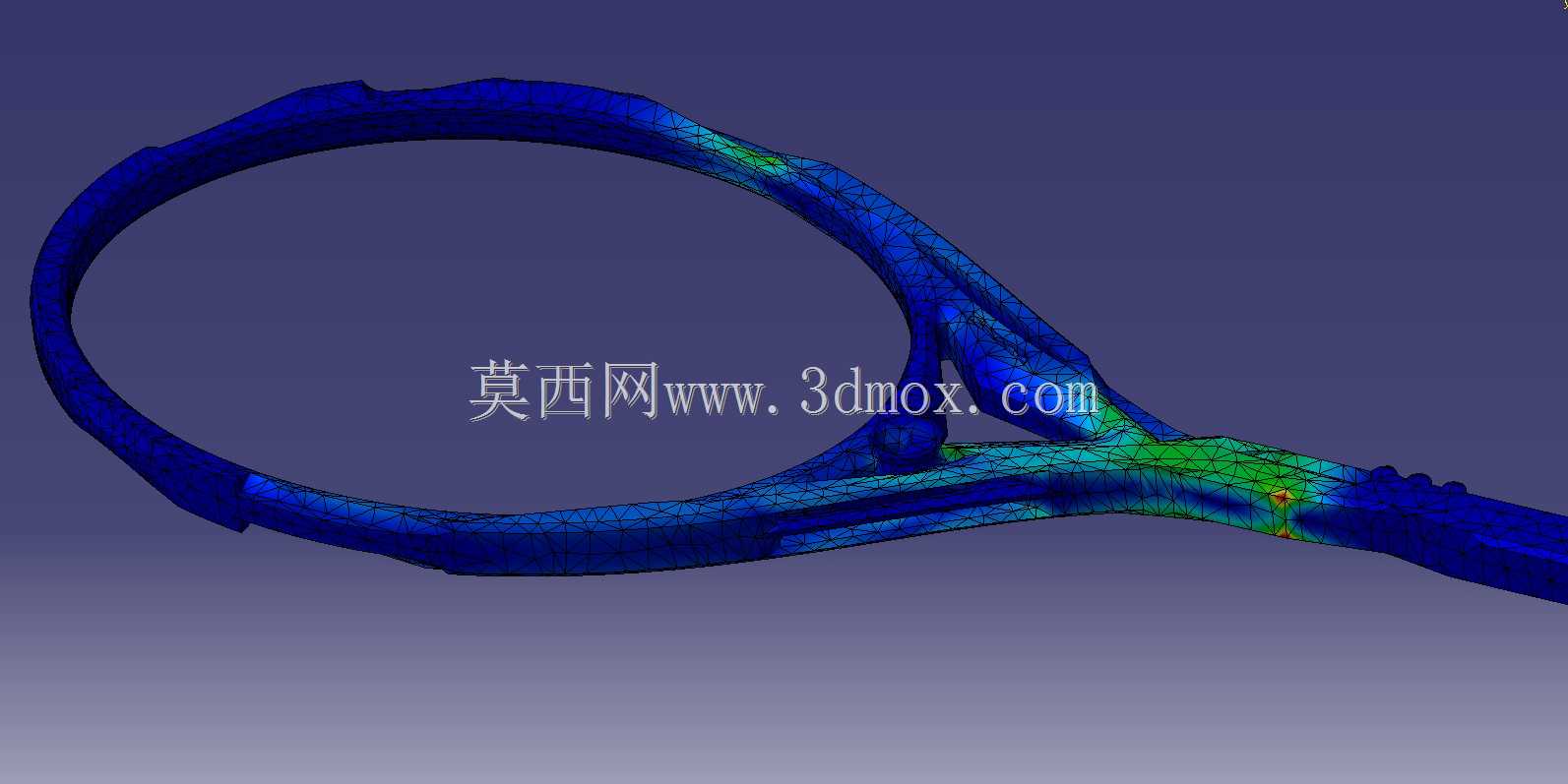

设计过程中首先对传统网球拍的受力工况做了完整的力学仿真，包括正手击球、反手击球、发球、截击等不同动作下的拍体应力分布，将高应力区域的壁厚做了针对性加厚，低应力区域做了镂空减重处理，保证整拍重量控制在专业球拍的合理区间内，不会因为内置传感模块导致整拍过重增加使用者的手臂负担。拍框的线孔采用了嵌入式的护线套结构，护线套的安装槽与拍框一体成型，避免了传统胶粘护线套长期使用后脱落的问题，同时护线套的弧度做了优化，可减少球线与拍框的硬摩擦，延长球线的使用寿命。

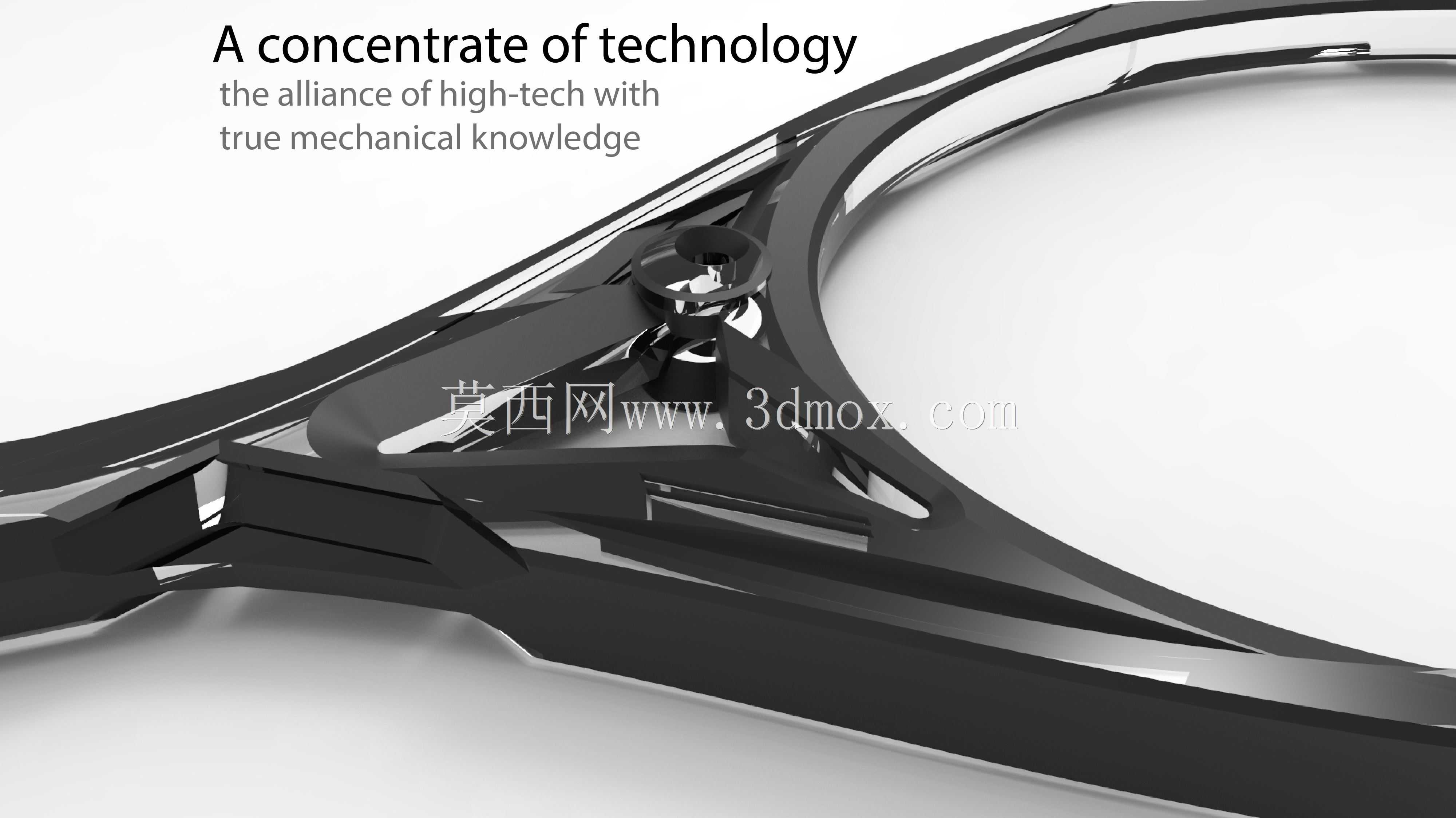

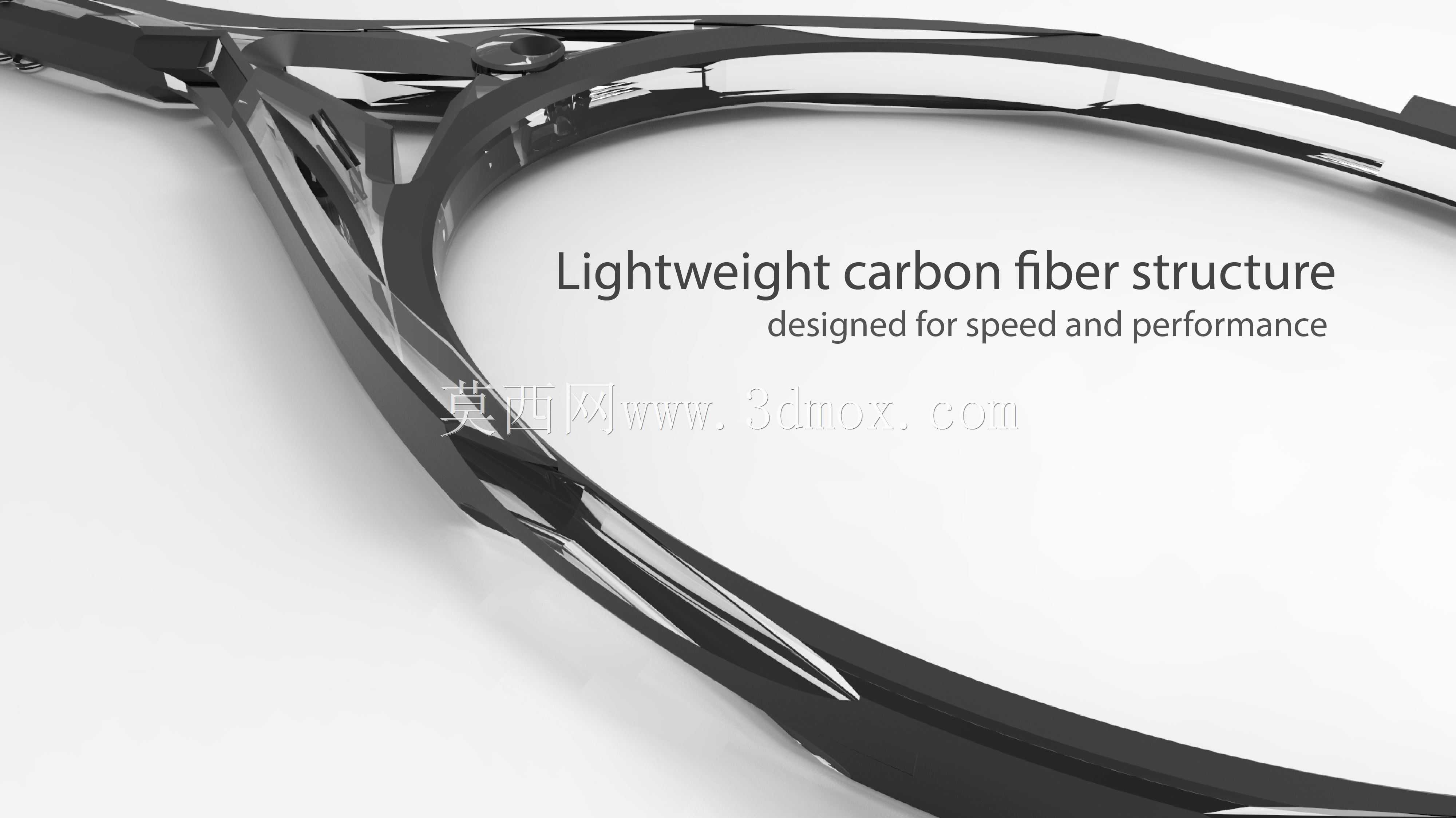

安装边界方面，整拍的总长度控制在标准网球拍的合规尺寸范围内，拍面大小符合主流专业球拍的参数区间，拍柄的周长设置了可适配不同手型的兼容范围，传感模块的供电元件采用内置可充电结构，充电接口隐藏在拍柄底部的端盖内，端盖做了防水密封处理，可避免运动过程中汗水渗入内部损坏电子元件。拍体的外壳采用碳纤维复合材质一体成型，内部的传感模块固定采用柔性减震支架，可吸收击球时产生的高频震动，避免震动传递到传感元件影响数据采集精度，同时也能减少传递到使用者手臂的震动，降低长期运动带来的关节损伤风险。拍框与拍柄的连接部位做了渐变式的过渡结构，避免了截面突变带来的应力集中问题，连接区域的内部设置了交叉加强筋，可承受高强度击球带来的冲击载荷，不会出现连接部位断裂的问题。

从结构细节来看，拍框的外缘做了圆弧过渡处理，可减少挥拍过程中的空气阻力，提升挥拍速度，拍框的内缘做了微倒角设计，避免击球时球线与拍框硬接触导致的球线过早磨损。拍柄的握持区域做了符合人体工学的曲面设计，贴合手掌的自然握持形态，表面预留了防滑握胶的安装槽，握胶安装后与拍柄表面齐平，不会出现接缝硌手的问题。传感模块的电路板采用分层堆叠设计，充分利用拍柄内部的狭长腔体空间，所有电子元件都做了防震固定处理，即使在大力击球的冲击下也不会出现元件移位、接触不良的问题。整拍的重心位置经过多轮调试，设置在拍柄向上的合理区间，保证挥拍时的手感流畅，不会出现头重或头轻导致的发力不适问题。
