棱面切割金属撑杆环结构设计

这类带棱面切割结构的环形支撑构件，常应用在需要周向定位、端面支撑同时兼顾外观质感的机械装配场景中，比如精密仪器的轴向限位组件、小型传动机构的隔套支撑、定制化机械装置的装饰性支撑环，甚至在部分文创机械周边、工程类饰品的结构设计中也能见到这类结构的身影。从实际装配需求来看，这类环形构件的核心作用是为相邻的轴类、套类零件提供稳定的周向支撑，同时通过端面的棱面结构，增大与配合件之间的静摩擦力，避免装配后出现相对转动打滑的问题，区别于普通光滑端面的平环，这种多棱面切割的端面在拧紧或者压装到位后，能形成微小的嵌合定位效果，在受轴向交变载荷的工况下，不容易出现松脱移位的情况。

设计这类环形构件的时候，首先要确定的是内孔与外圆的尺寸公差，内孔需要与穿过的杆件外径保持合理的间隙配合或者过渡配合，根据实际使用场景的精度要求，一般如果是作为定位支撑使用，内孔公差带选H7即可满足多数普通工况的需求，外圆尺寸则要根据安装位置的预留边界来确定，要保证安装后外圆不会与周边的其他结构件发生运动干涉，尤其是在有转动件的装配场景中，外圆的棱边需要做微小的倒角处理，避免锐边刮伤相邻零件的表面，也能减少装配过程中割伤操作人员的风险。

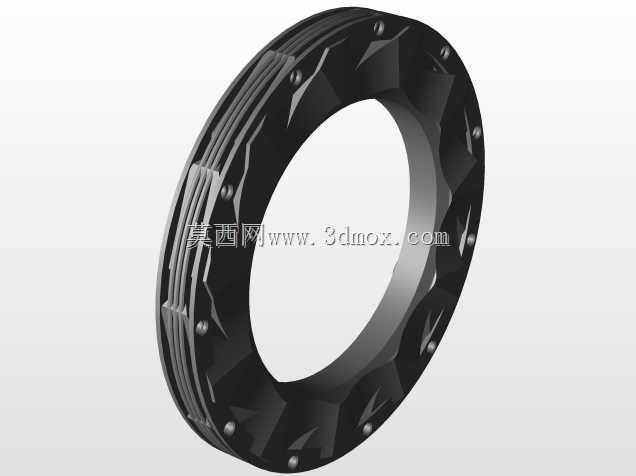

棱面结构的设计是这类环形构件的核心特点，在建模过程中，需要先确定棱面的数量、每个棱面的倾斜角度以及切割深度，棱面的排布要沿环的周向均匀分布，保证整个环的质量分布均匀，避免在高速转动的工况下出现动不平衡的问题。如果是应用在有外观要求的场景，比如外露的机械装饰环、工程类饰品结构，棱面的表面粗糙度要求会更高，需要在建模时预留足够的后续抛光、镀层处理的余量，棱面之间的交线要做顺滑的微小圆角过渡，避免应力集中，尤其是在承受一定冲击载荷的使用场景中，尖锐的交线位置很容易在受力时产生应力裂纹，长期使用会出现断裂失效的问题。

从安装边界的角度考虑，这类环形构件的轴向厚度需要根据支撑的行程要求来确定，厚度过小会导致支撑刚度不足，受轴向压力时容易出现变形，厚度过大则会占用过多的轴向安装空间，导致整体装配结构的尺寸冗余。在环的侧面可以根据实际安装需求，设计微小的定位孔或者卡槽，用于安装防转销或者卡簧，进一步提升装配后的连接可靠性，比如在需要频繁拆装的维护场景中，带定位孔的结构可以保证每次拆装后环的周向位置保持一致，不需要反复调整对位。

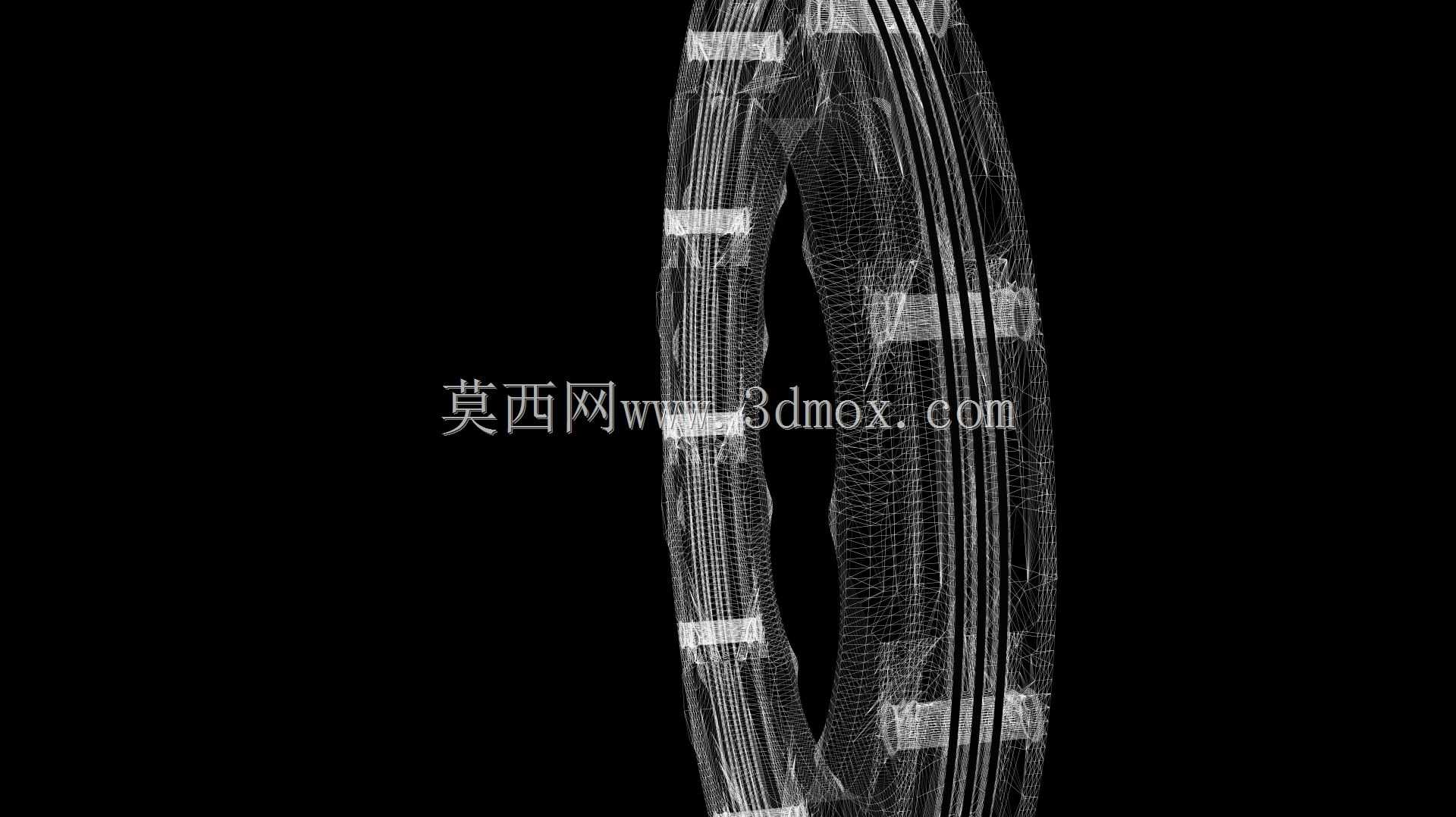

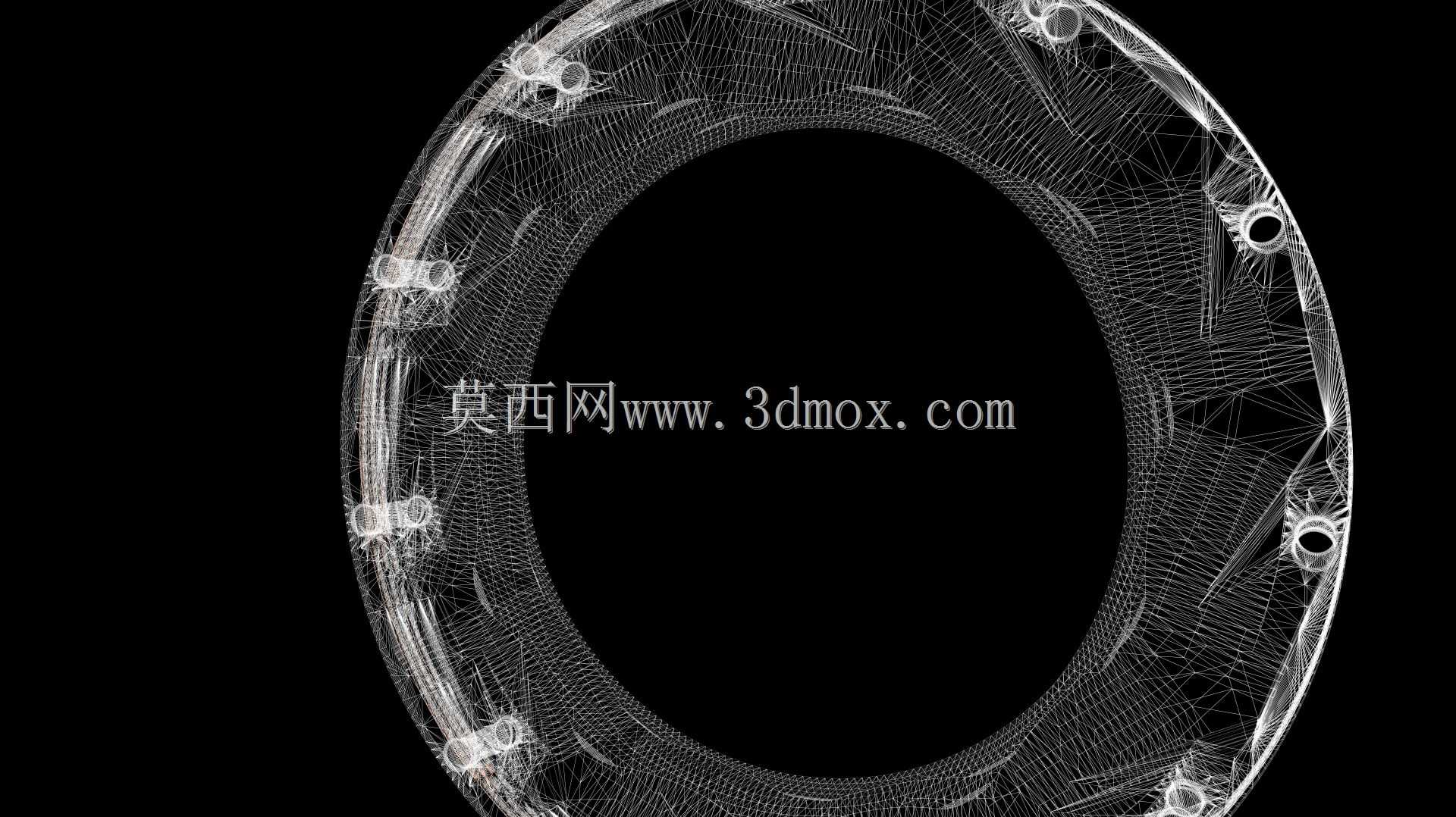

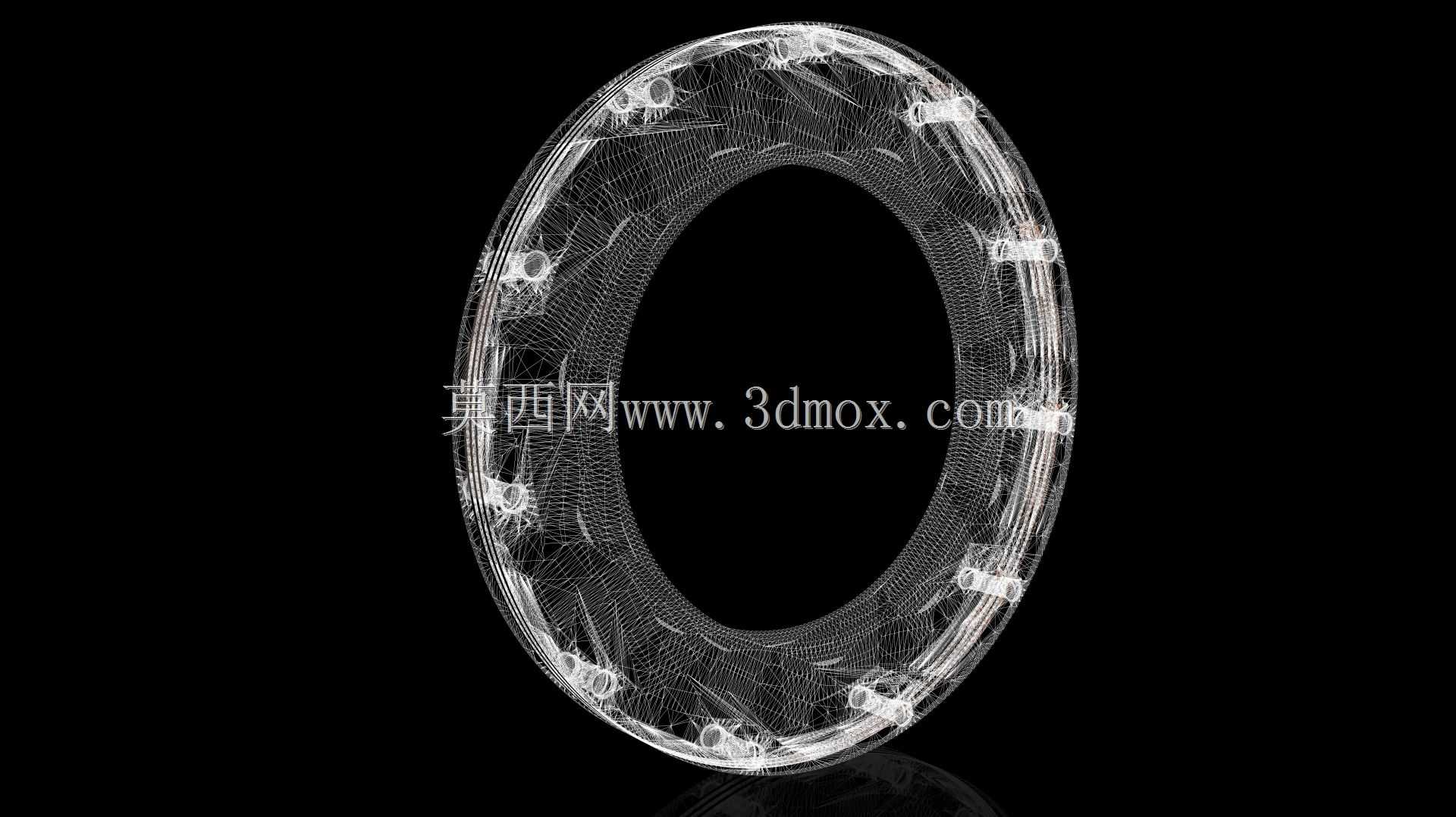

实际建模过程中，这类环形结构的建模逻辑并不复杂，先通过旋转特征生成基础的环体毛坯，再通过阵列的切除特征生成周向均匀分布的棱面结构，之后对所有锐边进行倒角或者圆角处理，最后根据安装需求添加辅助的定位结构即可。需要注意的是，棱面切割的深度要保持一致，否则会导致环的两端面平行度超差，压装后会出现配合面贴合不紧密的问题，影响支撑的稳定性。如果是采用金属切削加工的方式制作这类零件，建模时还要考虑刀具的加工路径，避免出现刀具无法加工到的死角，比如棱面之间的夹角如果过小，常规的铣刀无法伸入加工，就需要调整棱面的倾斜角度，或者在设计时预留出刀具的退刀空间，保证加工工艺的可行性。

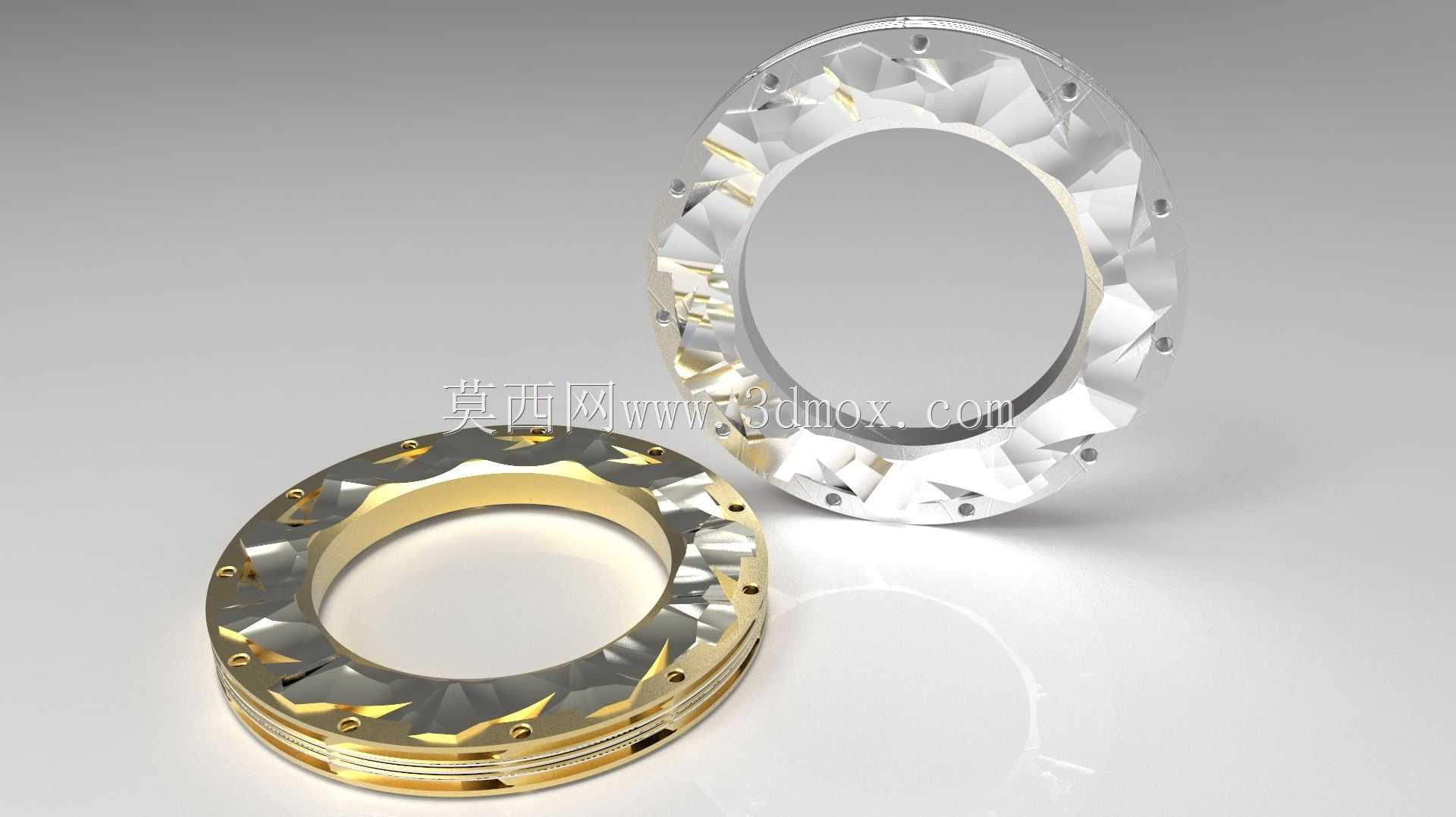

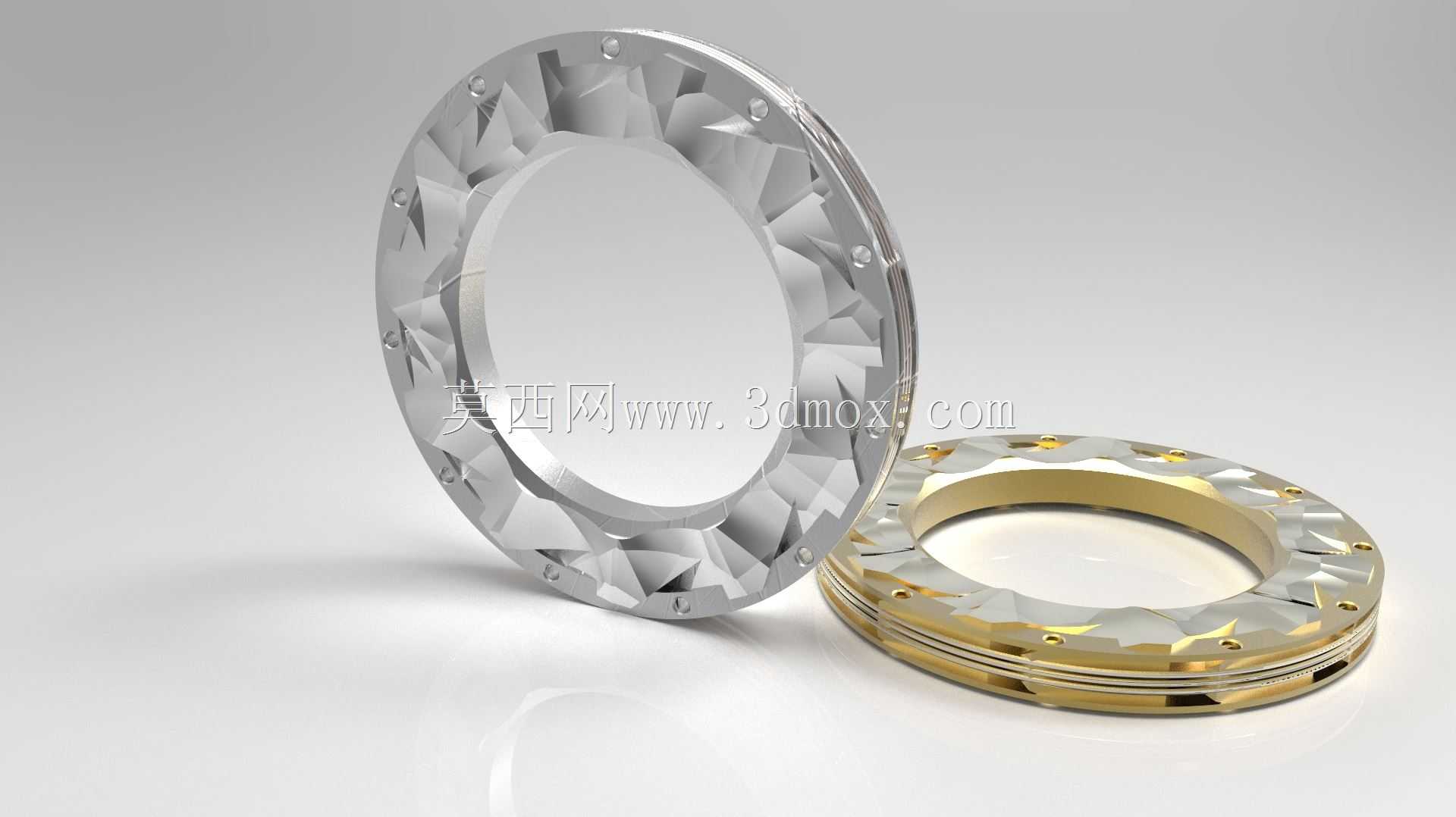

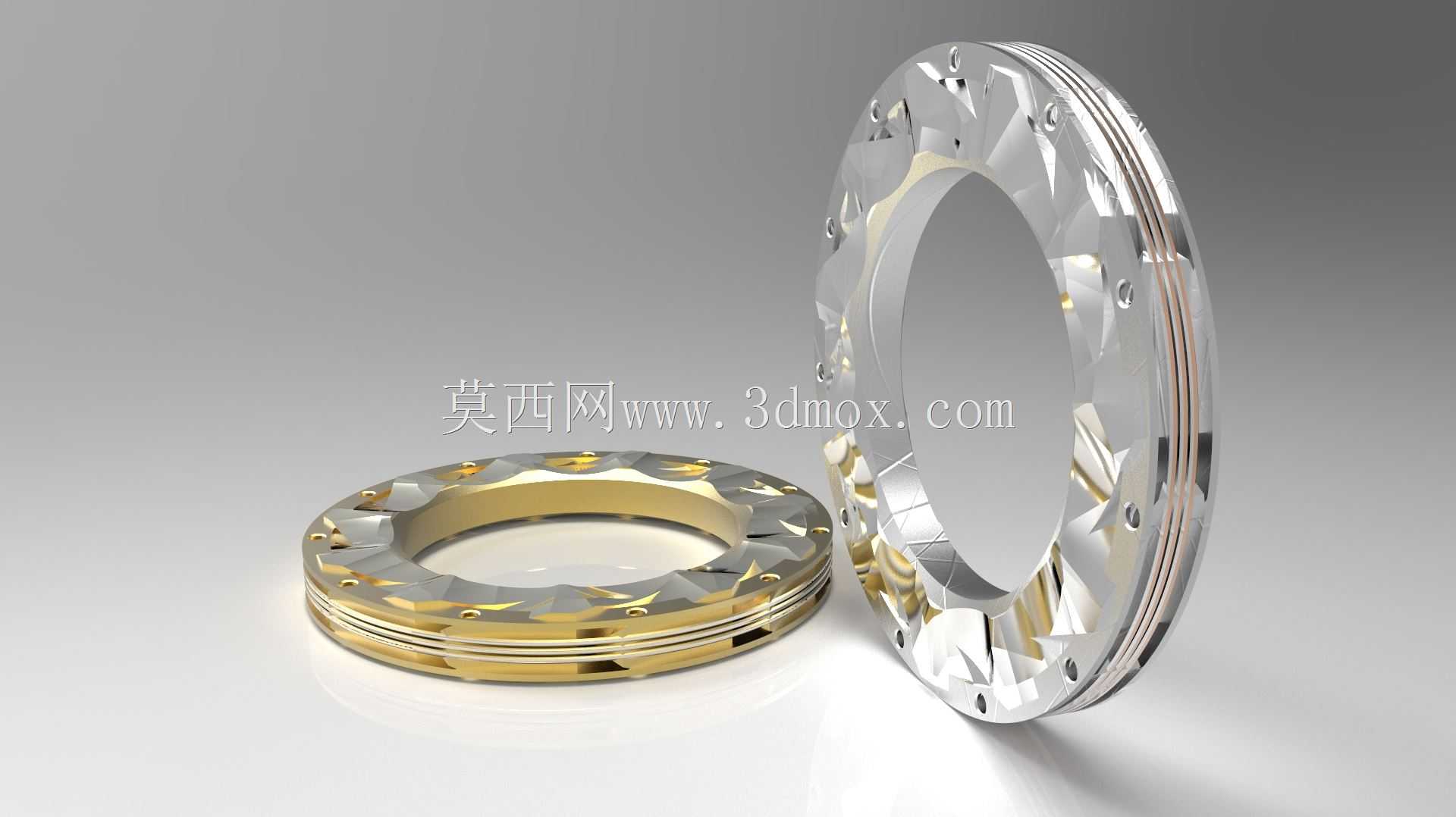

在不同的应用场景下，这类环的材质选择也有区别，普通工业支撑场景可以选用常规的结构钢，表面做发黑或者镀锌处理提升防锈能力；如果是有外观要求或者需要更高耐磨性能的场景，可以选用不锈钢或者铜合金材质，表面做抛光或者镀金处理，既提升耐磨损性能，也能获得更好的外观质感，就像图中展示的金银双色效果，就是通过不同材质搭配或者表面镀层处理实现的，这类处理后的环件既可以满足机械支撑的功能需求，也能兼顾外观展示的效果，适合用在一些外露的机械结构、工程文创产品中。
