带翼球形把玩件创意结构设计

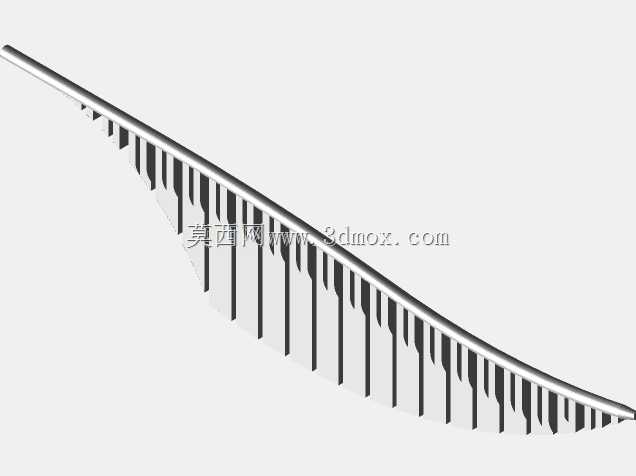

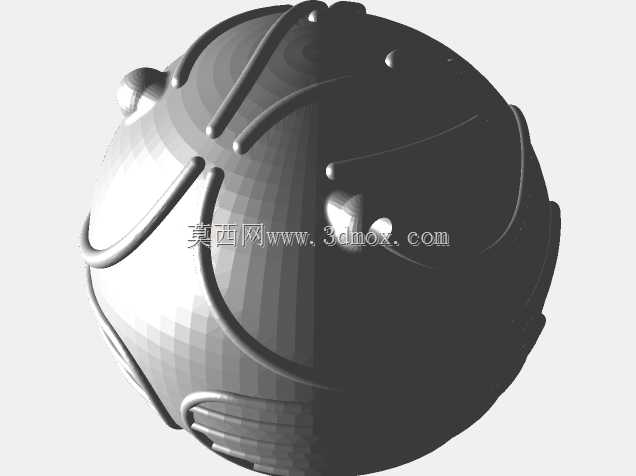

这款带翼球形构件的设计，最初是从手持把玩的实际触感需求出发做的结构推演，核心球体部分采用类球面的分段式纹理设计，每一处纹理的凸起高度控制在1.2mm以内，既保证握持时手指接触的摩擦力足够，不会因为球面光滑出现滑脱，又不会因为凸起过高硌手，长时间握持把玩也不会有明显的异物感。两侧翼片采用薄型渐变结构，从与球体衔接处的3mm厚度逐步过渡到翼尖的0.8mm，翼片表面做了等距的横向加强筋排布，筋条宽度0.5mm、间距2mm，这种设计一方面是模拟飞翼的纹理质感，另一方面是在不增加整体重量的前提下提升翼片的抗弯折性能，日常把玩过程中不小心磕碰桌面时，翼片不会因为受力集中出现断裂。

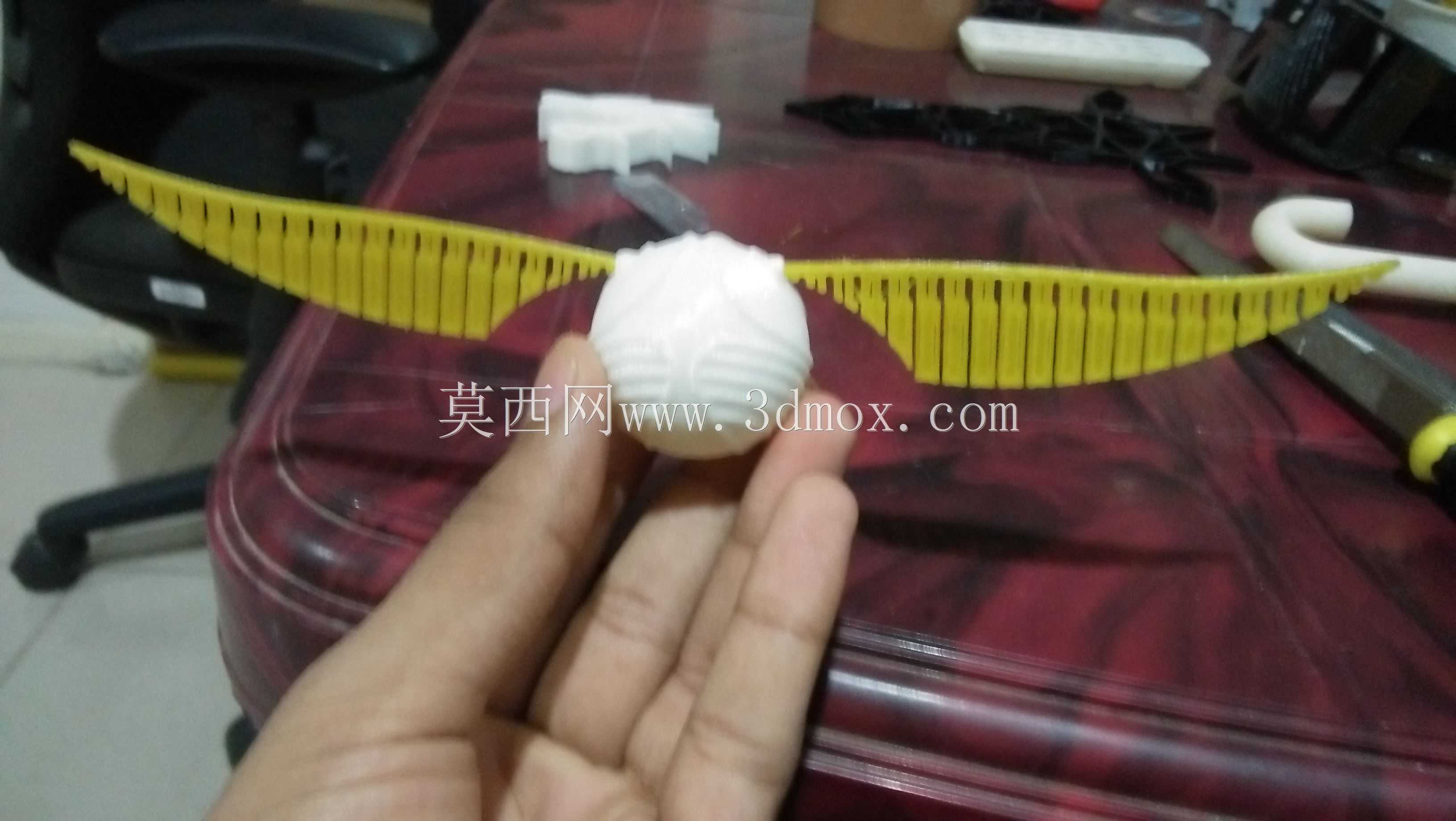

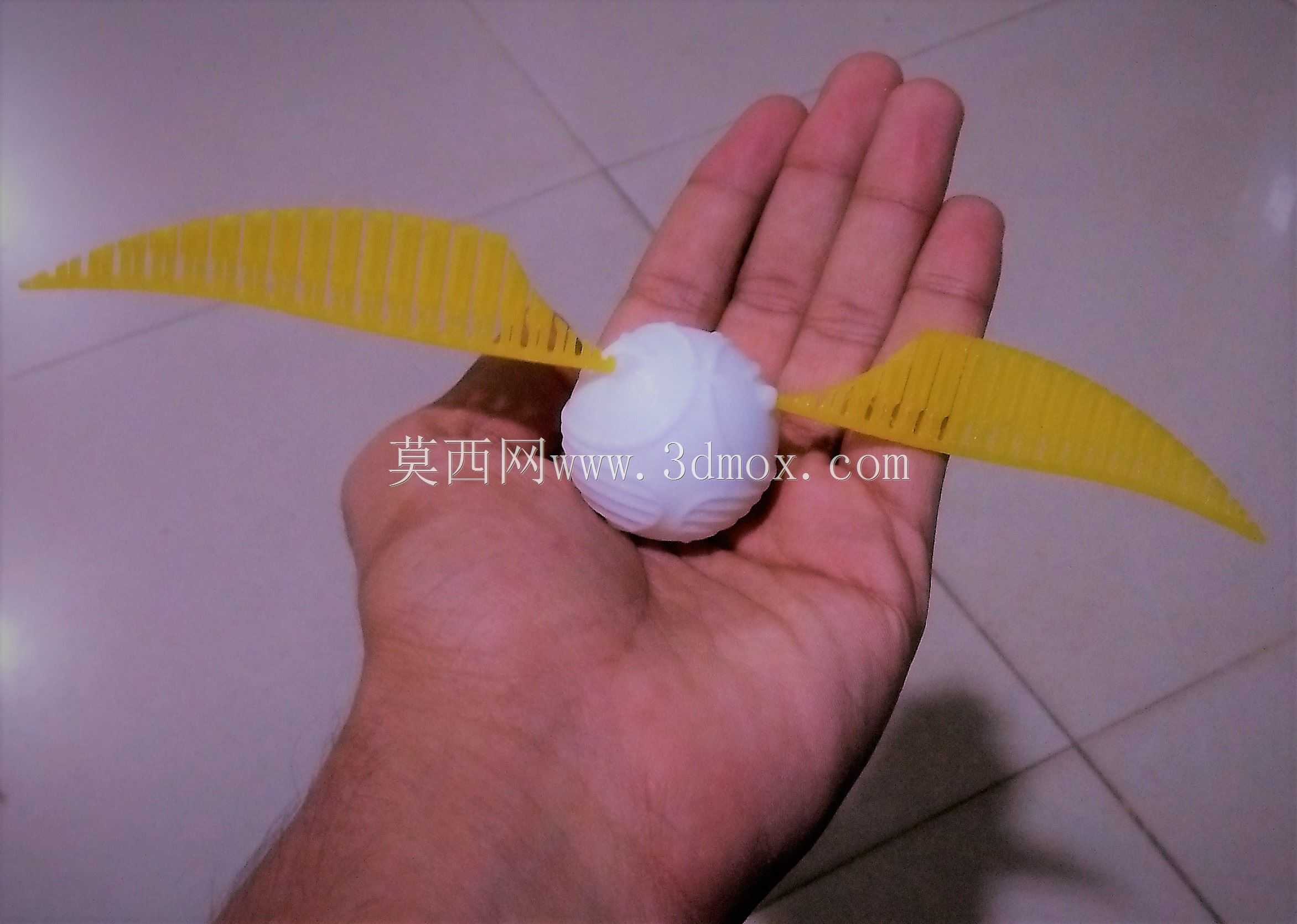

从实际应用场景来看，这类构件既可以作为桌面创意摆件，搭配小型底座放置在办公桌面做装饰，也可以作为手持解压玩物，球体部分的尺寸刚好适配成年人手掌掌心的握持范围，直径控制在42mm，两侧翼片展开后的总宽度为168mm，放置在桌面时不会占用过多空间，手持时翼片的位置刚好卡在食指和中指的指缝位置，握持姿态自然，不需要刻意调整手型就能稳稳拿住。设计过程中特意调整了翼片与球体的连接角度，两侧翼片保持15度的上翘倾角，既还原了飞贼类形象的动感姿态，又能保证构件放置在平面上时，翼片末端不会直接接触桌面，减少翼尖的磨损概率。

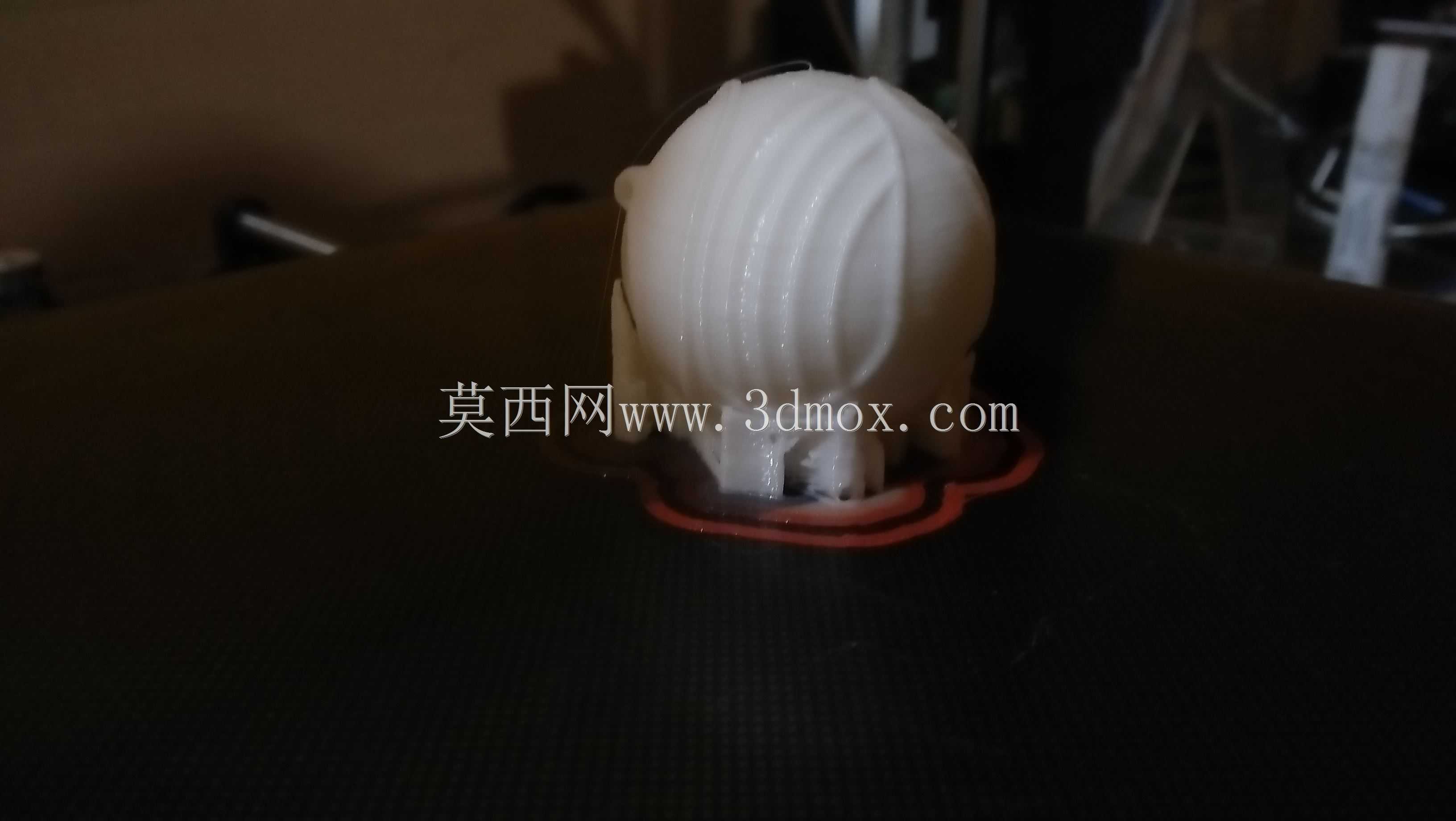

结构设计上，翼片与球体的衔接处做了圆弧过渡处理，过渡圆角半径为2mm，避免直角衔接带来的应力集中问题，如果采用3D打印制作的话，这个位置不需要额外添加支撑就能顺利成型，打印完成后不需要做过多的后处理打磨，衔接处的表面就能达到顺滑的触感。球体内部做了中空设计，中空层的壁厚为2mm，在保证整体结构强度的前提下，把整体重量控制在18g左右，拿在手里不会有坠手感，长时间把玩也不会让手腕产生疲劳。翼片的边缘全部做了R0.3mm的圆角处理，没有尖锐的棱角，哪怕是拿在手里快速转动，也不会划伤手部皮肤，使用的安全性有足够保障。

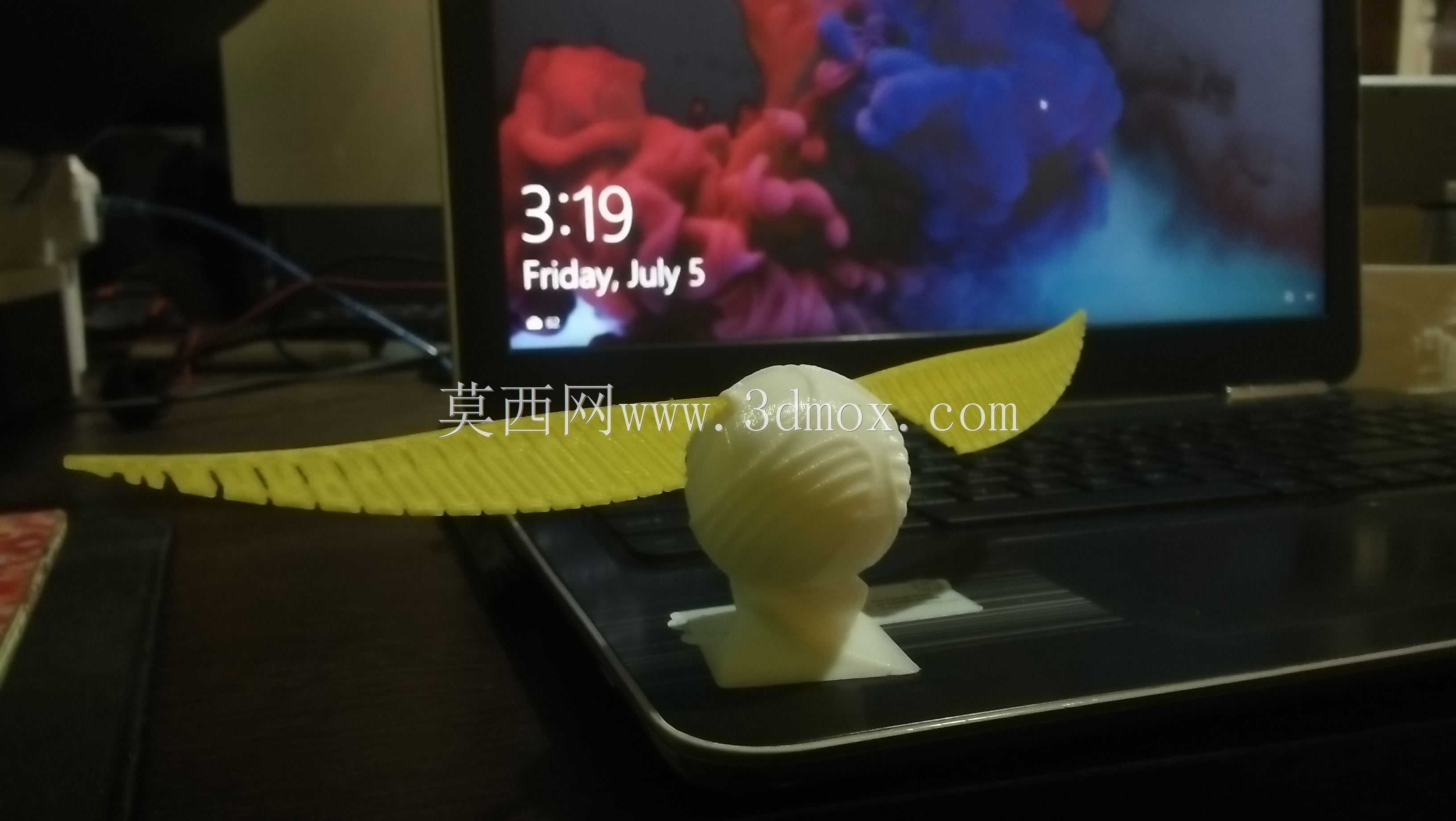

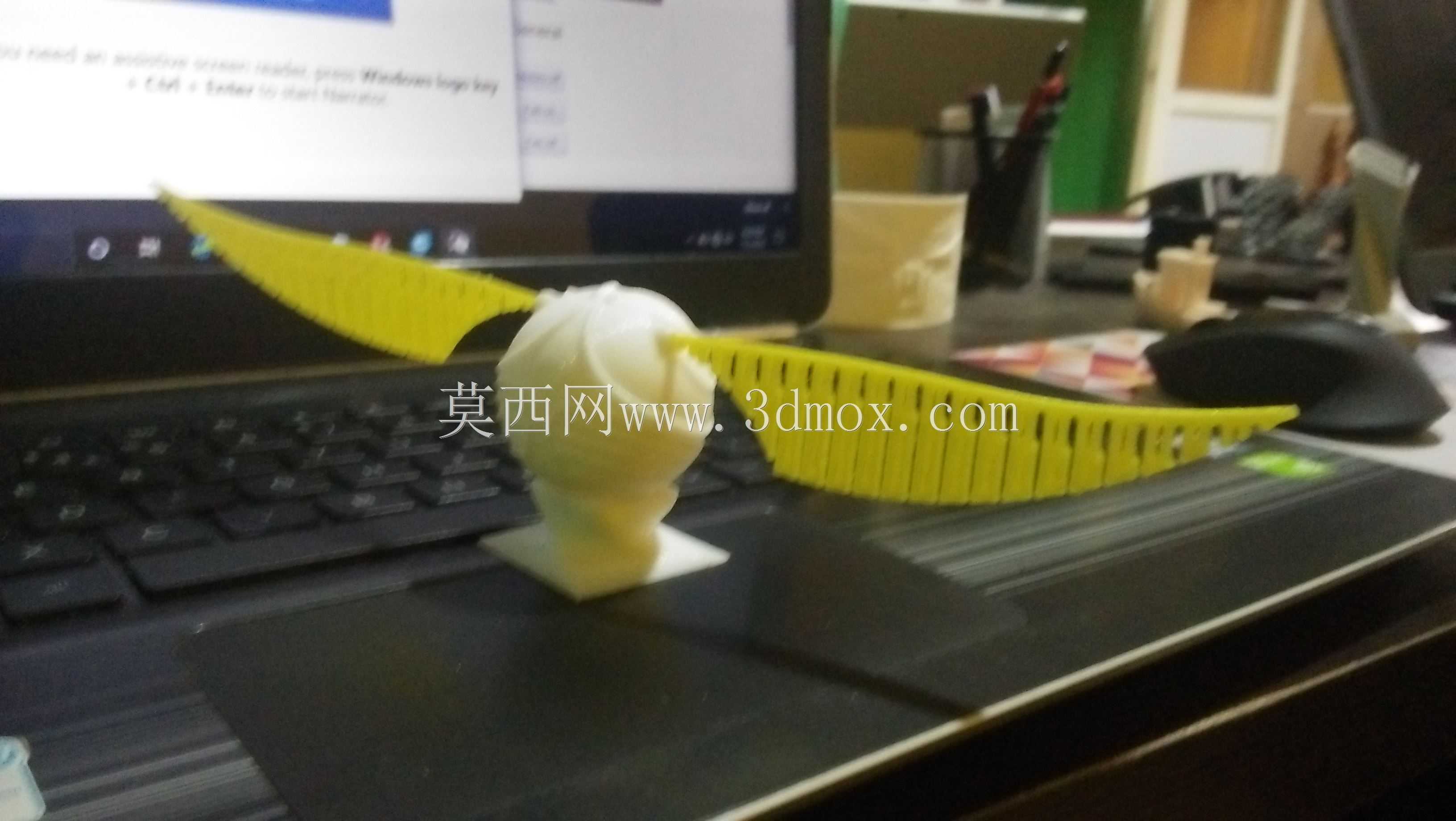

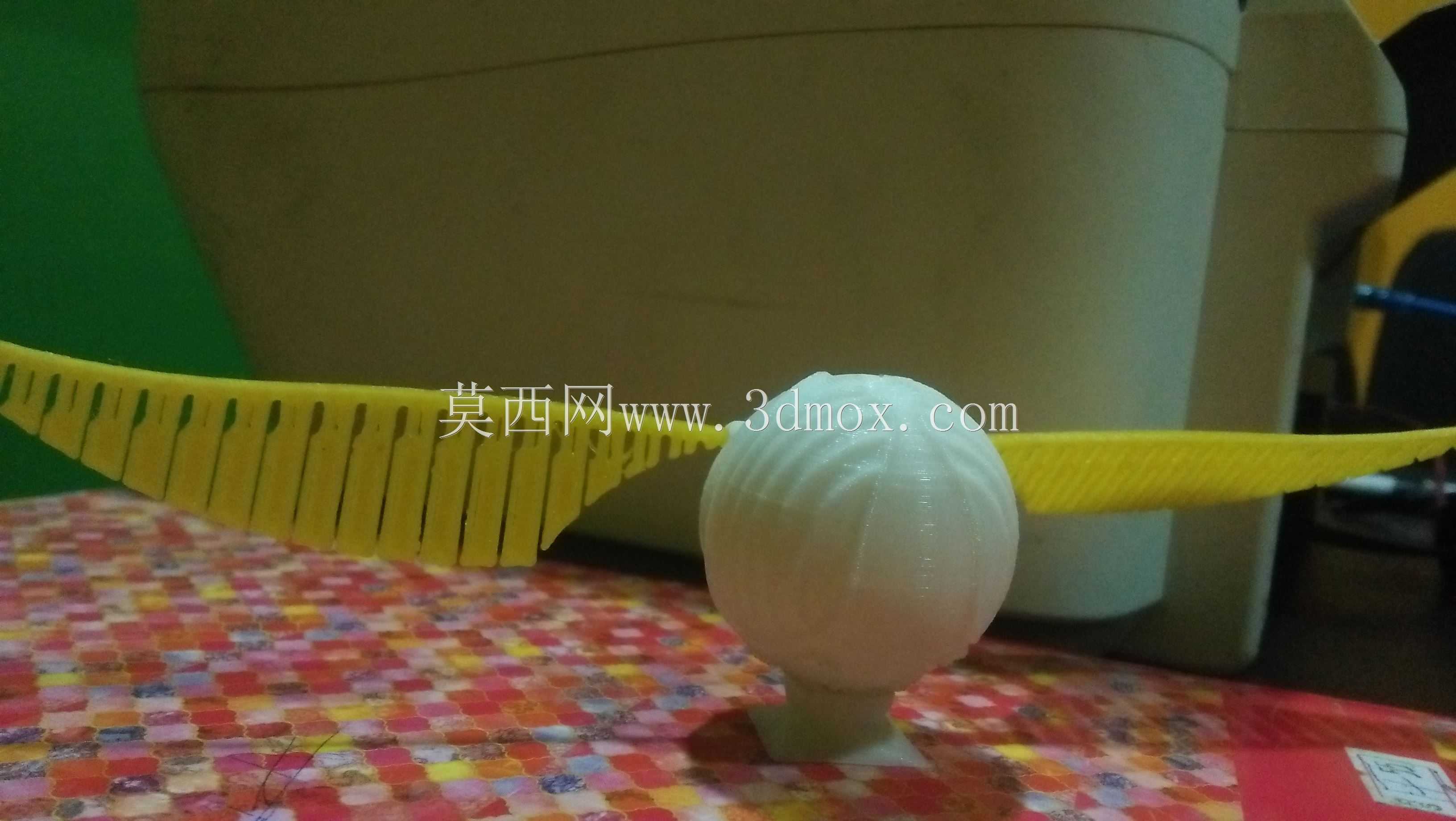

从安装边界的角度考虑，如果要把这款构件作为装饰配件安装到其他文创产品上，球体底部预留了一个直径4mm、深度3mm的安装孔位，可以直接插接直径4mm的支撑杆，不需要额外做打孔加工，孔位的位置在球体的重心垂线上，安装后整体不会出现倾斜，搭配不同长度的支撑杆就能适配不同高度的展示底座。如果作为解压玩具使用，翼片的弹性形变量控制在15度以内，也就是用手轻压翼片末端时，翼片可以产生15度的弯折，松开后能快速恢复原状，不会产生永久形变，这个形变量是经过反复调整翼片厚度和加强筋密度得到的，既保证了把玩时的弹性反馈手感，又不会因为形变量过大导致翼片根部断裂。

在做结构校验的时候，特意针对日常使用中最容易出现的摔落场景做了结构优化，球体作为主要的受力承接部分，壁厚均匀，中空结构可以在摔落时起到一定的缓冲作用，翼片与球体的连接位置做了局部加厚处理，加厚区域的厚度达到4mm，哪怕从1.2m的高度自由坠落到硬质地面上，连接位置也不会出现开裂。翼片表面的加强筋除了提升结构强度之外，还能在构件转动时产生轻微的气流扰动，拿在手里前后挥动时能感受到明显的气流反馈，进一步提升把玩的趣味性。整个构件没有额外的装配零件，是一体化的结构设计，不需要后续的组装工序，不管是采用3D打印制作还是小批量注塑生产，都能简化生产流程，降低生产过程中的装配成本。
