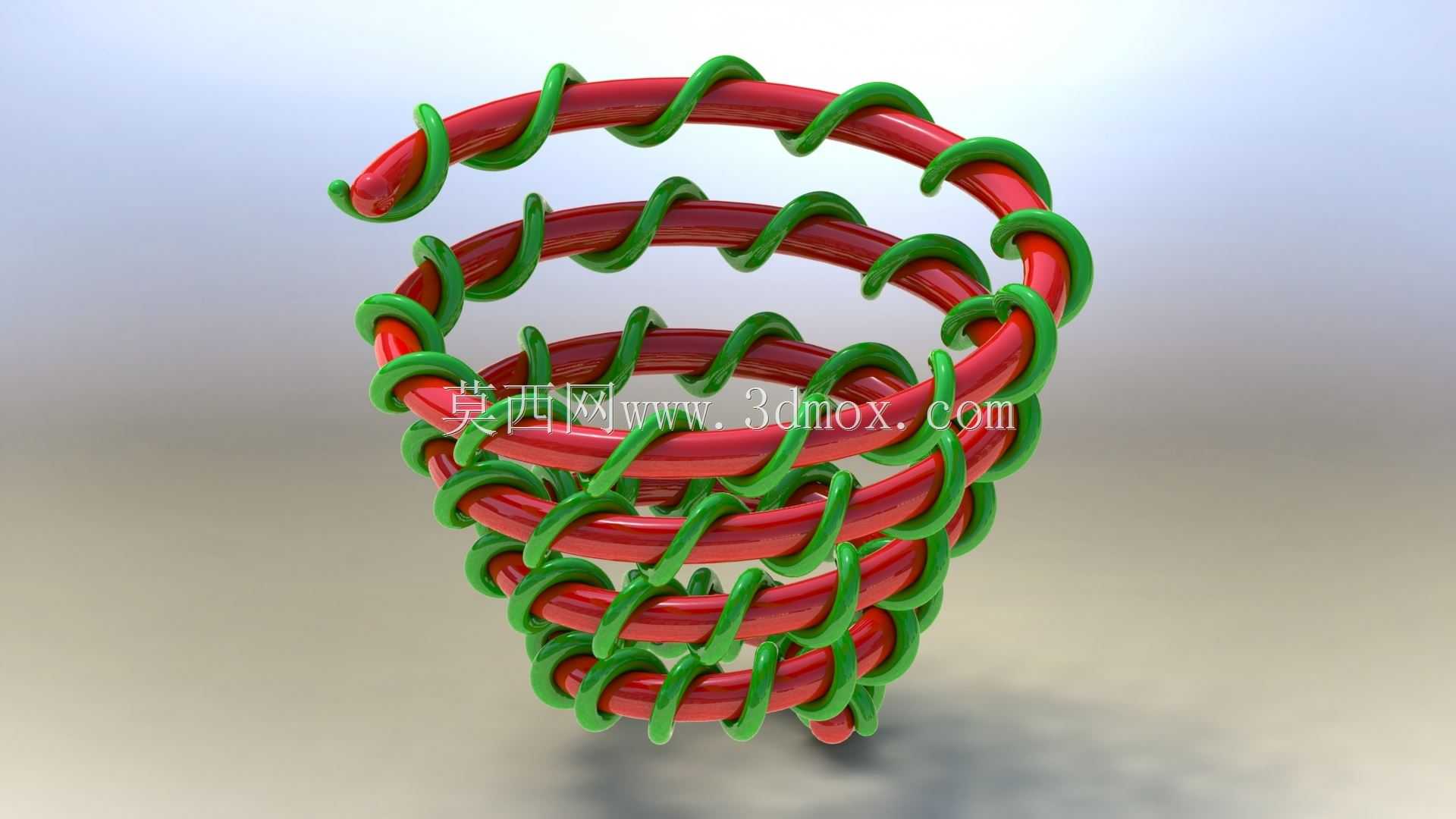

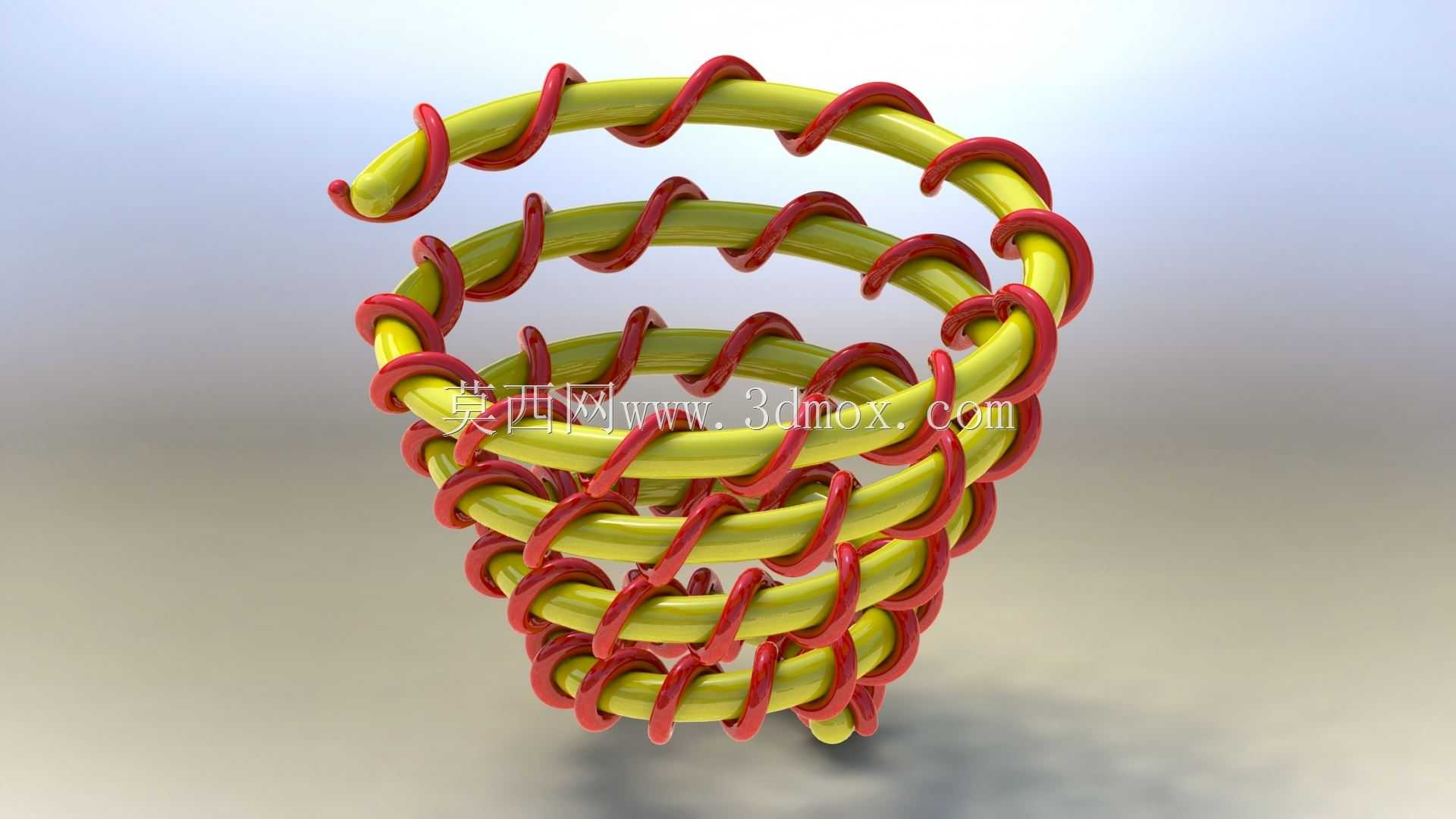

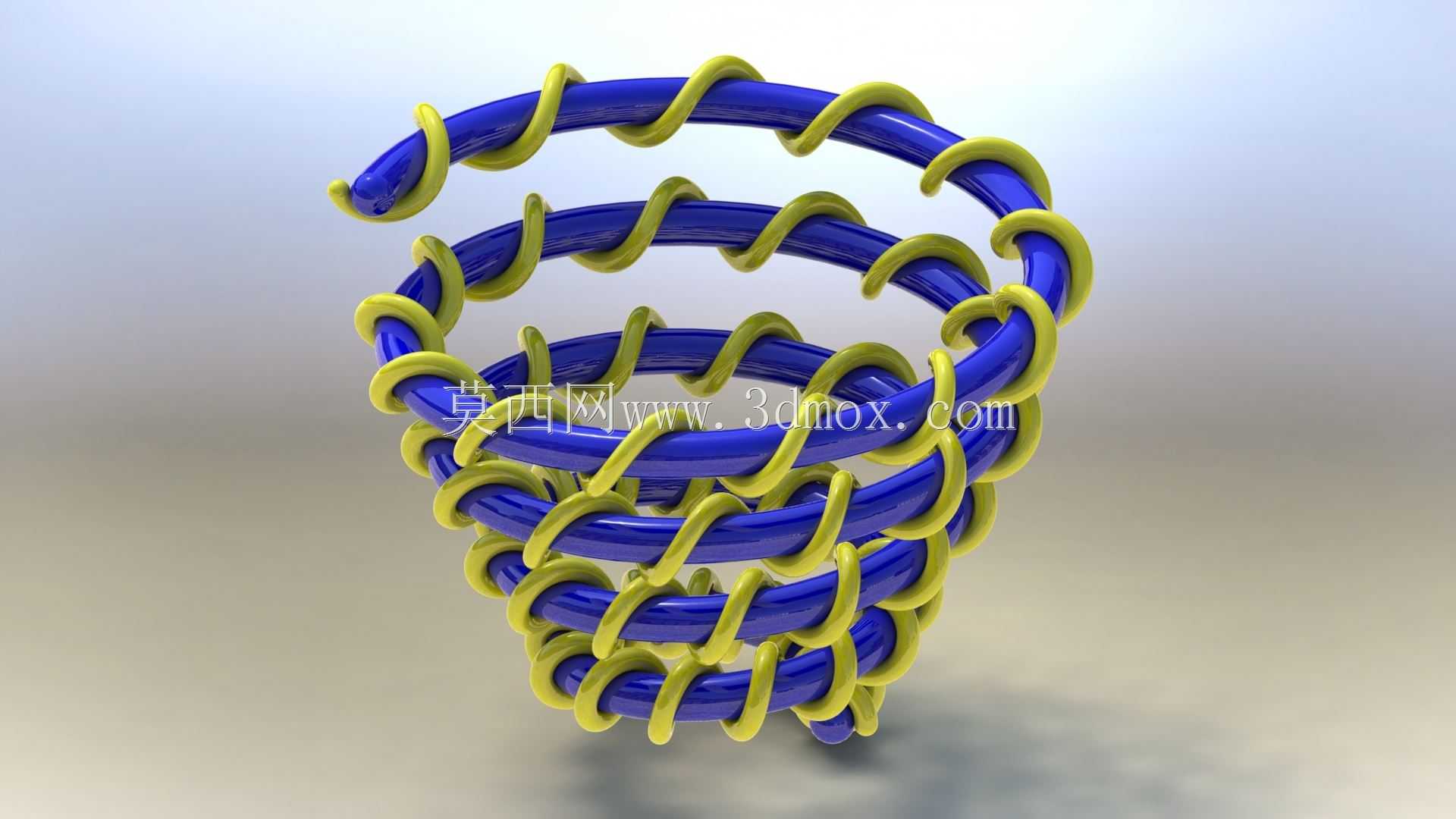

锥形嵌套双螺旋钢棒练习构件

项目分类:3D模型 发布时间:2021-10-21 ID:330435
  • 锥形嵌套双螺旋钢棒练习构件
  • 锥形嵌套双螺旋钢棒练习构件
  • 锥形嵌套双螺旋钢棒练习构件
  • 锥形嵌套双螺旋钢棒练习构件

在机械结构设计的日常练习与基础构件验证环节,这类锥形嵌套双螺旋结构的钢质构件,常被用作三维建模能力训练、螺旋特征生成逻辑验证的典型载体,同时也能为小载荷螺旋输送、弹性缓冲、异形导向等场景的非标构件设计提供结构参考。从实际应用场景来看,这类变径螺旋结构并非直接作为量产标准件使用,更多是作为结构原型,适配小流量粉体物料的缓降输送、精密设备的异形弹性支撑、文创装置的动态导向构件等小众需求,比如在小型实验用粉体分料设备中,将这类锥形螺旋作为导料槽,可利用螺旋路径延长物料下落时长,避免粉体扬尘与粒径分层;在小型桌面级缓冲装置中,调整内外螺旋的螺距与钢棒直径,可获得非线性的刚度曲线,适配小空间内的渐进式缓冲需求。

从设计思路层面拆解,这类构件的核心是处理两条变径螺旋线的空间嵌套关系,首先需要确定整体锥形轮廓的锥角参数,锥角的选择直接决定了构件上下端的直径差,若用于导料场景,锥角需匹配物料的安息角,避免物料在螺旋槽内卡滞;若用于缓冲场景,锥角需结合压缩行程的刚度变化需求设定。确定锥形基体轮廓后,需要分别生成内外两条螺旋线,内螺旋线沿锥形基体内侧分布,外螺旋线沿锥形基体外缘分布,两条螺旋线的旋向保持一致,螺距可根据需求设置为等距或变距,等距螺距更适合建模练习与常规导向场景,变距螺距则可适配需要变化输送速度或缓冲刚度的特殊场景。螺旋线生成后,以圆形截面沿螺旋线扫描生成钢棒实体,这里需要注意内外钢棒的截面直径匹配,既要保证两条螺旋钢棒之间留有均匀的间隙,避免运动干涉,又要保证整体结构的刚度,不会在受力时出现局部变形卡滞。

从外形尺寸与安装边界来看,这类练习构件通常采用小尺寸设计,整体高度多在100-300mm区间,下端最小直径可控制在20-50mm,上端最大直径根据锥角不同通常在80-150mm区间,钢棒直径根据整体尺寸比例选择3-8mm,保证结构比例协调。安装边界方面,若作为导料构件使用,需要在上端预留进料接口的安装平面,平面上设置均布的安装孔,匹配进料斗的连接尺寸,下端需要预留出料导向段,避免物料排出时飞溅;若作为缓冲构件使用,上下两端需要设置平整的承压端面,端面可加装橡胶垫或连接法兰,避免钢棒端面直接接触承压部件造成磨损。在建模过程中,需要重点验证螺旋线的连续性,避免出现拐点或曲率突变,否则扫描生成的实体会出现扭曲变形,同时需要检查内外螺旋钢棒的空间间隙,在全路径上保证间隙均匀,最小间隙不小于钢棒直径的10%,避免加工或装配时出现干涉。

从功能特性来看,这类双螺旋嵌套的锥形钢棒结构,相比单螺旋结构拥有更好的结构稳定性,内外螺旋相互约束,在承受径向载荷时不易出现侧向变形,同时锥形结构自带的变径特性,让构件在轴向压缩时,内外螺旋的接触点会逐渐增多,刚度呈现渐进式上升的特性,这一特性非常适合需要缓冲吸能的场景。另外,螺旋结构本身的导向特性,让这类构件也可作为小型升降装置的异形导向轨,配合对应的滑块,可实现沿螺旋路径的升降旋转复合运动,相比普通的圆柱螺旋导向,锥形螺旋导向可在行程末端实现自动减速,降低末端冲击。在建模练习过程中,这类构件能帮助设计者熟练掌握螺旋线生成、变参数扫描、空间干涉检查等常用建模技能,理解螺旋结构的参数对实际功能的影响,为后续设计实际工业用螺旋构件打下基础。需要注意的是,这类构件若要投入实际工业使用,还需要根据具体工况选择对应的钢材牌号,比如用于输送磨蚀性物料时需要选择耐磨钢,用于缓冲场景时需要选择弹簧钢,同时还要做表面处理,避免锈蚀影响构件的运动精度与使用寿命。
