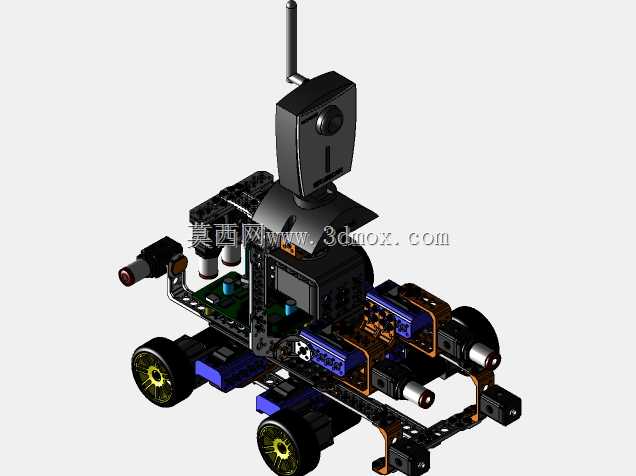

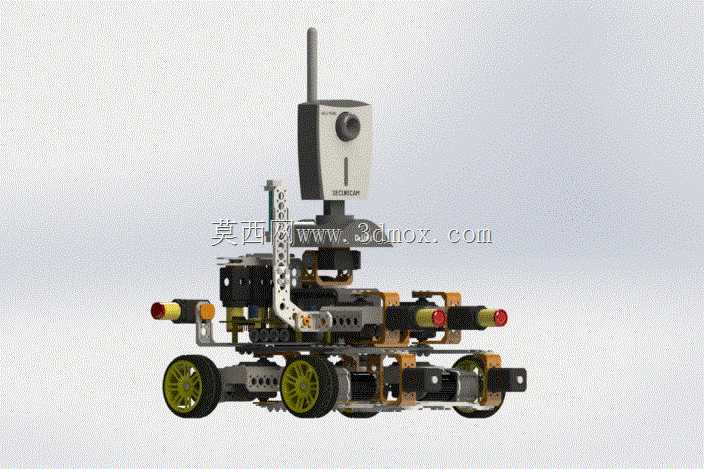

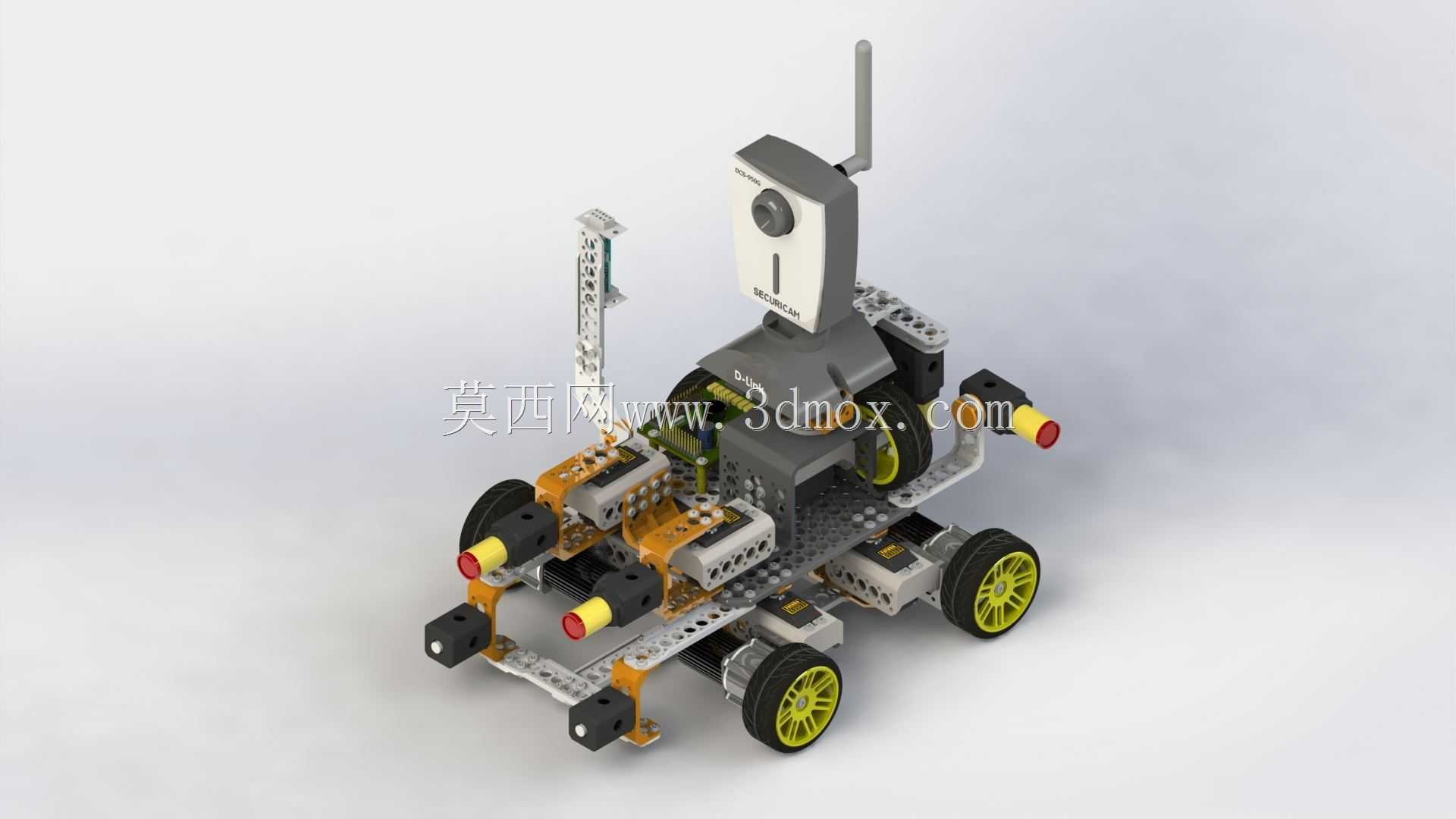

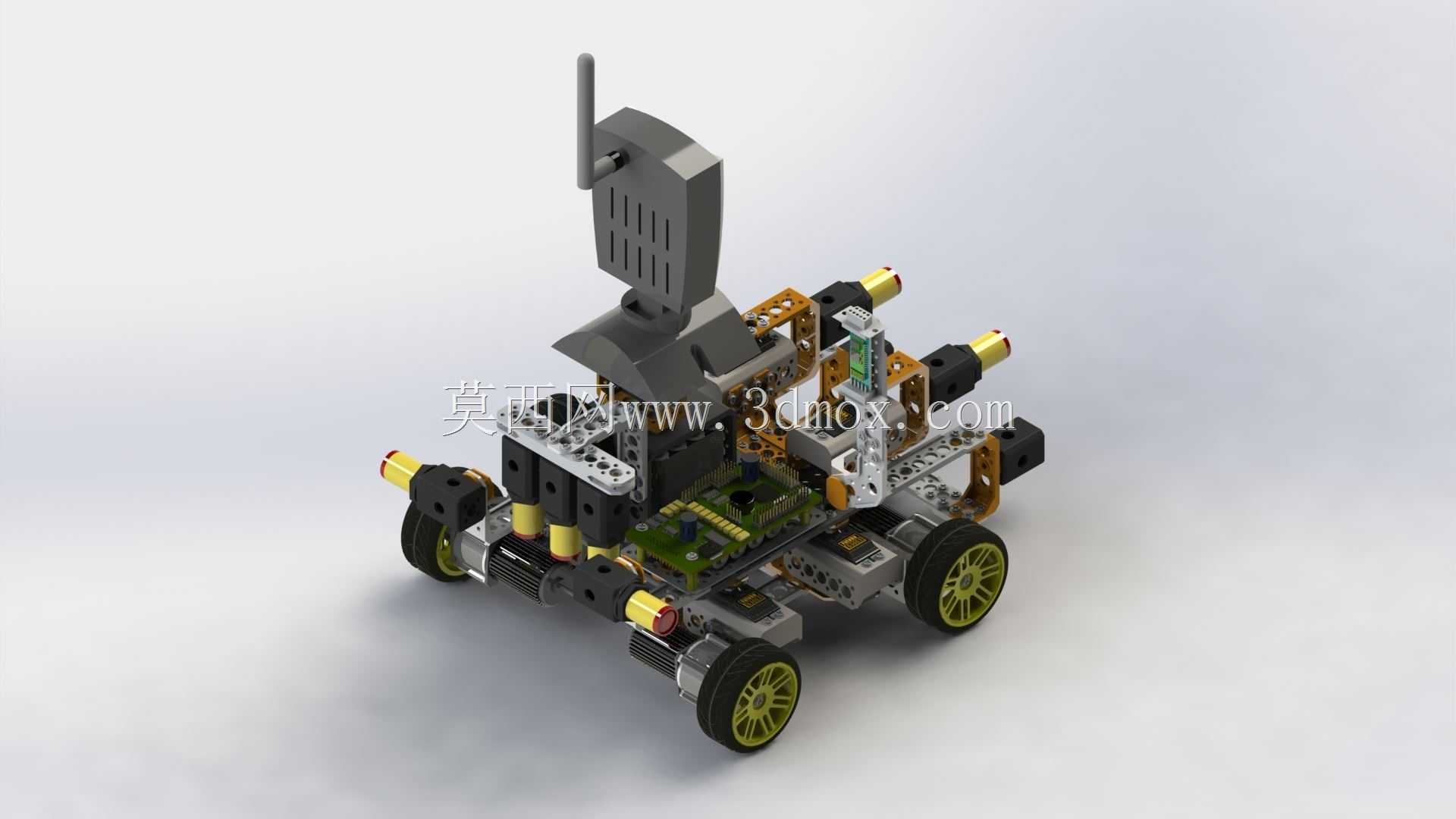

带视觉模组的四轮独立驱动移动巡检载具

该轮式移动载具的结构设计围绕狭小空间巡检、教学实验验证两类核心场景展开，底盘采用四轮独立驱动布局，每个轮组均匹配独立的动力输出单元，可实现原地转向、差速转向等多种行进模式，能够在狭窄的实验室通道、设备巡检廊道内完成灵活走位，规避传统两轮差速底盘转弯半径大、通过性受限的问题。从结构分层来看，载具整体采用层叠式安装架构，最下层为动力安装层，四个轮组通过对称式支架固定在底盘底板上，轮组支架预留多组调节腰孔，可根据实际地面工况调整轮距与离地间隙，适配不同粗糙度的铺装路面、实验台架台面等使用场景；轮组外侧预留拓展安装位，可加装红外避障传感器、接触式防撞条等外围检测元件，无需额外打孔破坏原有底盘结构。中层为控制与供电安装层，核心控制板、供电模块均通过标准化铝型材支架固定在该层，支架采用通用孔位设计，可兼容不同尺寸的控制板卡安装需求，布线槽沿支架边缘一体化布置，避免动力线与信号线交叉干扰，所有接线端子均预留快插接口，方便后期维护更换元件。上层为感知拓展层，搭载的视觉感知模组通过可俯仰调节的支架固定在载具中心位置，支架转轴处带有阻尼定位结构，可根据实际检测需求调整视觉模组的俯仰角度，模组上方集成的通讯天线采用直立式安装，保证无线信号传输无遮挡，可实时回传采集的视觉数据至后台控制端。在结构细节设计上，整车大量采用模块化拼接结构，多数结构件采用通用化设计，部分连接支架可直接适配标准模块化机器人套件的安装尺寸，既降低了单件加工的成本，也方便后期根据功能需求更换不同的拓展组件；车身前后端均预留标准负载安装面，可根据使用场景加装机械爪、环境检测传感器、小型采样装置等不同功能模块，拓展载具的适用范围。从安装边界来看，整车外形尺寸控制在小型桌面级载具范畴，宽度方向不超过常规实验室通道的最小通行宽度，高度方向在视觉模组收起状态下可顺利通过常规设备下方的巡检空间，轮组的接地比压经过优化，不会对普通环氧地坪、实验台面造成压痕损伤。驱动轮采用带防滑纹路的橡胶轮面，在平整路面上的抓地力足够支撑载具搭载0.5kg以内的拓展负载完成平稳行进，轮组的传动间隙经过调校，行进过程中不会出现明显的抖动，保证视觉模组采集画面的稳定性。整车的重心经过配平设计，电池模块布置在底盘最下层的中心位置，上层感知模组的重量通过中心支架传递到底盘主承力梁上，即使在急停、原地转向的工况下也不会出现侧翻风险。在设计思路上，该载具没有采用一体化压铸成型的底盘结构，而是采用板材拼接加型材连接的组合方式，既降低了加工难度，也方便使用者根据自身需求对底盘结构进行二次改装，所有连接螺丝均采用标准公制规格，日常维护无需特殊工具即可完成拆装。感知层的视觉模组安装座预留了通用相机安装孔位，可替换不同规格的单目相机、深度相机等感知元件，无需重新设计安装支架；通讯模块的安装位置预留了天线拓展接口，可根据信号传输需求更换不同增益的天线，适配不同距离的无线通讯场景。载具的前后端均设置了状态指示灯安装位，可直观显示载具的运行状态、电量状态等信息，方便操作人员在调试过程中快速判断设备运行情况。布线设计上，所有内部走线均隐藏在结构件的预留线槽内，外部没有裸露的飞线，避免行进过程中线缆被周边物体勾挂造成损坏，所有线缆的活动部位均预留了足够的弯折余量，在视觉模组俯仰调整、轮组上下跳动的过程中不会出现线缆拉扯断裂的问题。
