Mendel9010毫米亚克力板材框架结构

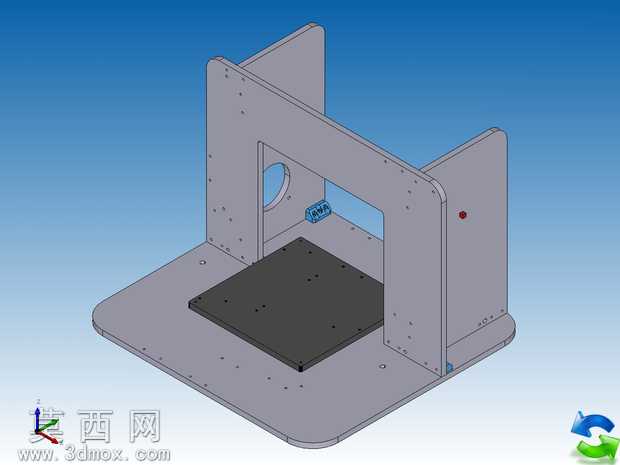

本作品为Mendel系列设备的亚克力板材框架三维建模设计，整体采用统一厚度的亚克力板材作为核心构建材料，在三维建模过程中，首先确定框架的整体直角正交布局逻辑，摒弃原版本不同厚度板材混用的设计思路，全部采用10毫米厚度的亚克力板材进行结构搭建，保证所有板材的加工参数统一，降低后续板材切割加工的工艺复杂度。建模阶段首先绘制底座板材的轮廓，将底座设置为带圆角的矩形结构，在底座表面精准排布安装孔位，预留出工作台的安装定位区域，保证后续功能部件的安装基准统一。随后搭建两个互相垂直的立式支撑板结构，其中一块立式支撑板预留圆形通孔，用于对应传动部件的走线与安装避让，另一块立式支撑板设置方形镂空区域，为打印作业的运动行程预留充足空间，两块立式板材与底座之间通过预设的孔位进行定位连接，所有连接孔位的孔径、孔距都经过精准对齐，保证装配时无需额外扩孔调整。在材质渲染环节，为亚克力板材赋予半透明哑光的工程塑料材质，还原真实亚克力板材的视觉质感，对安装孔位的边缘做轻微倒角处理，模拟真实激光切割亚克力板材的边缘效果，底座上的工作台安装区域赋予黑色磨砂材质，与浅灰色的亚克力框架形成清晰的视觉区分，方便直观查看各部件的装配关系。设计过程中充分考虑亚克力板材的受力特性，在立式板材的连接位置增加局部加厚的贴合区域，避免直角连接处出现应力集中的问题，所有板材的边角都做圆角过渡处理，既提升装配时的操作安全性，也减少板材边角磕碰破损的概率。整体框架结构完全依靠板材之间的正交拼接实现结构稳定，无需额外的金属支撑角件，最大化发挥亚克力板材易加工、自重轻的优势，建模时对每一块板材的轮廓都做了单独的实体拆分，方便后续直接导出切割路径用于亚克力板材的激光切割加工，所有装配位置的配合间隙都按照亚克力板材的常规加工公差进行预留，保证实际装配时能够顺利拼接，无需反复修磨。
