碳纤维短划线车用操控集成模具设计

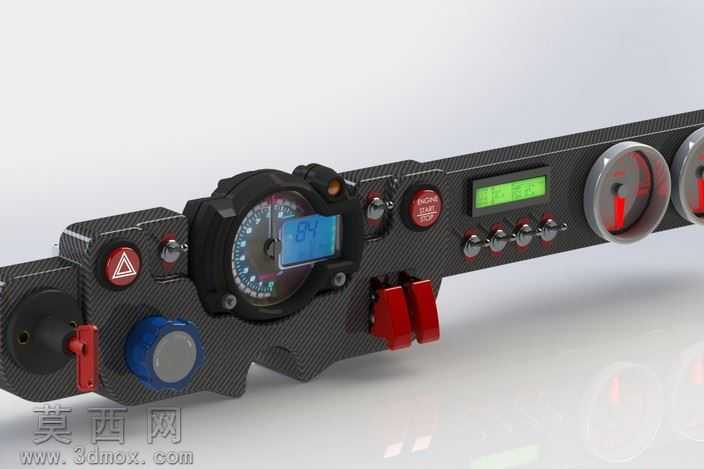

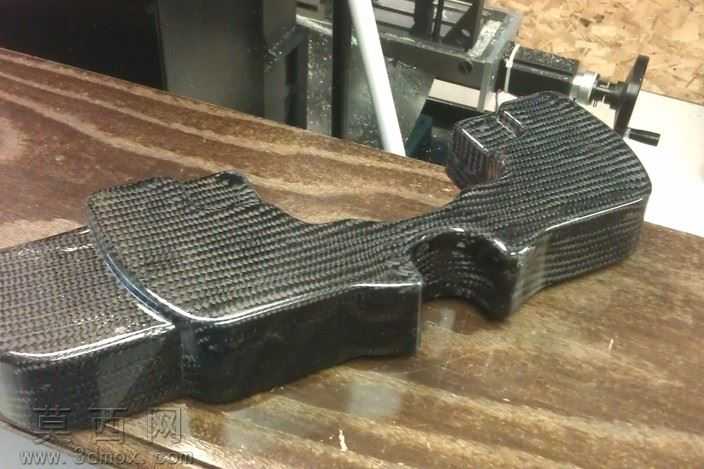

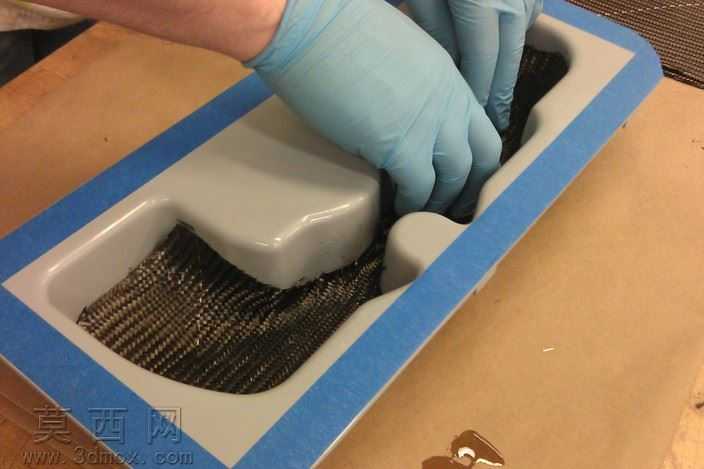

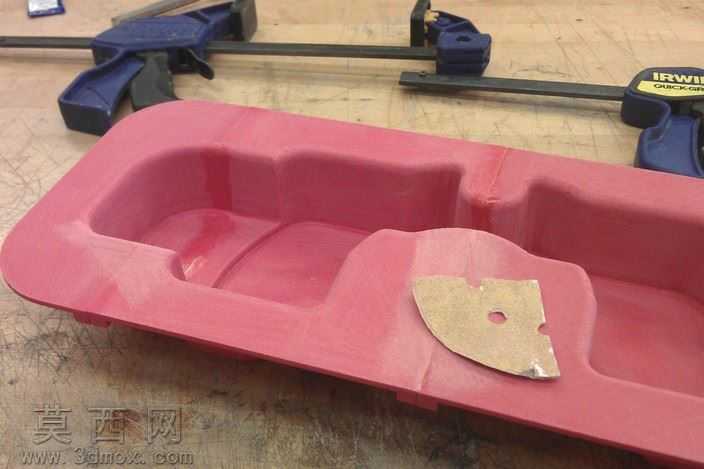

本作品为适配碳纤维短划线工艺的车用操控集成模具，整体采用三维参数化建模思路完成全结构设计，建模过程中优先考虑3D打印成型的工艺特性，将整体结构拆分为三个可独立打印后拼接粘合的分体模块，有效规避大尺寸一体打印的翘曲变形风险，同时降低打印支撑的耗材损耗。建模阶段对每一处安装位做了公差预留，针对表盘、按钮、拨杆、显示屏等不同功能控件的嵌入需求，分别设计了对应尺寸的卡槽、定位柱与走线槽，所有卡扣结构均做了圆角过渡处理，避免打印过程中出现应力集中导致的部件断裂。材质渲染阶段，主体基座采用碳纤维斜纹纹理材质，还原碳纤维复合材料的哑光编织质感，表面做了细微的颗粒质感处理模拟真实碳纤维板材的触感；功能控件部分根据实际使用场景区分材质：紧急停止按钮采用亮红色哑光塑料材质搭配白色警示标识，调节旋钮采用蓝色半透明工程塑料搭配灰色磨砂旋钮帽，拨杆开关采用亮红色硬质塑料材质，表盘部分采用高透玻璃表蒙搭配金属质感刻度盘，显示屏部分采用低反光的磨砂屏幕材质搭配亮绿色数字显示效果，金属包边部分做了细微的拉丝纹理处理，不同材质的粗糙度、反光度参数经过多轮调试，最终渲染效果能够清晰区分不同部件的材质属性，直观呈现成品组装后的真实视觉效果。结构设计上充分考虑人机操控逻辑，将高频操作的拨杆、旋钮布置在手指自然触碰的区域，警示按钮设置在醒目且不易误触的侧边位置，表盘与显示屏的观察角度做了12度的仰角优化，适配驾驶位的正常观察视角；拼接结构采用定位销加粘合槽的组合设计，三个分体模块拼接后能够保证整体结构的刚性，拼接缝隙控制在0.1mm以内，粘合后不会出现明显的拼接痕迹。设计过程中同步验证了3D打印的可行性，所有悬空结构均添加了易拆除的支撑点位，壁厚统一设置为2mm保证打印成品的结构强度，同时不会造成不必要的耗材浪费，打印完成后仅需简单去除支撑、打磨拼接面即可完成组装，最终成品可直接用于碳纤维短划线工艺的实操使用，也可作为车用改装操控面板的原型验证件使用。
