酒店建筑内部屋顶结构三维建模

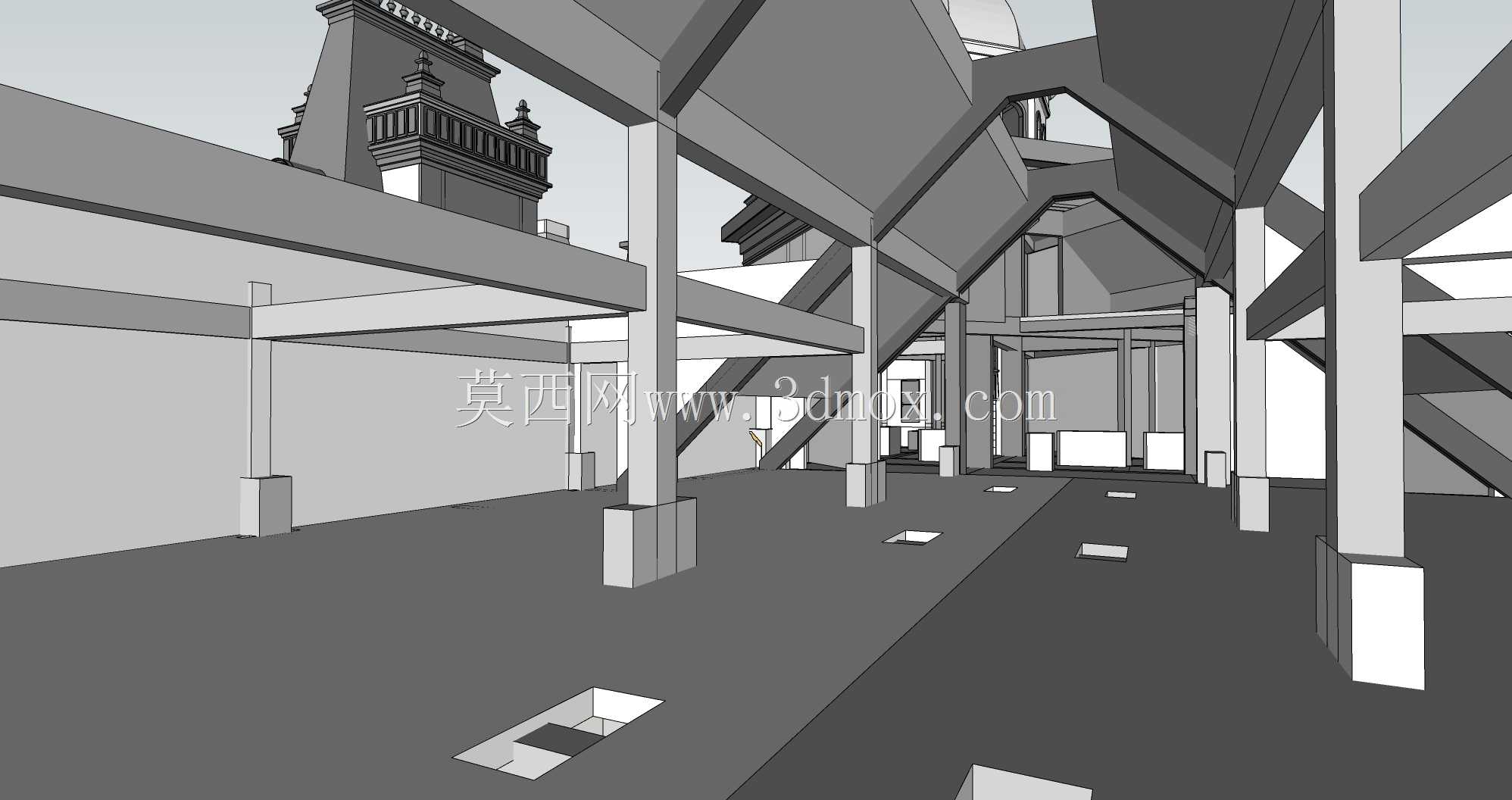

在高端酒店建筑的结构深化设计环节，屋顶区域的空间排布一直是多专业协同的难点，这个模型聚焦酒店建筑屋顶下方的内部结构空间，还原了从屋面承重构件到下层支撑柱网的完整衔接关系，能为建筑、结构、室内多专业的协同校验提供直观的三维参照。从实际工程应用场景来看，这类模型主要用于酒店项目的初步设计深化阶段，尤其是当建筑方案确定了屋顶的造型走向后，结构专业需要在有限的吊顶净空内排布主次梁、竖向承重柱，同时还要给后续的机电管线、暖通风道、消防喷淋系统预留足够的安装空间，以往二维图纸很难直观展现不同标高构件的碰撞问题，通过三维建模的方式，可以提前预判梁柱与管线的冲突点，减少施工阶段的设计变更。模型里的结构构件排布完全遵循常规酒店公共区域的柱网逻辑，竖向承重柱采用方柱截面，柱脚位置做了放大的承台衔接处理，对应建筑底层的承重传力路径，从柱身向上延伸的主次梁采用变标高设计，顺着屋顶的坡度走向调整梁顶高度，既保证屋面荷载能顺畅传递到竖向构件上，也能在梁格之间留出规整的设备走管空间。做这类建筑结构建模的时候，首先要对齐建筑专业给出的屋顶坡度控制线，先确定每一根斜梁的起点与终点标高，避免梁顶突出屋面完成面，其次要核对柱网的轴网间距，保证竖向构件的位置和下层结构完全对齐，不能出现上下柱错位的结构安全隐患，另外还要考虑室内装修的完成面厚度，梁底的标高要预留出吊顶、灯具、管线的安装余量，不能出现梁底过低压迫室内空间的问题。从模型呈现的空间尺度来看，该区域属于酒店的公共通高区域，柱网间距控制在常规公共建筑的合理区间，既保证大空间的通透感，也能让结构构件的截面尺寸控制在经济合理的范围，斜向的屋面梁顺着屋顶坡度形成连续的传力体系，在屋脊位置做了构件的加腋处理，对应坡屋面折角处的应力集中问题，保证结构受力的合理性。在实际项目里，这类模型还可以对接后续的BIM协同平台，给机电专业的管线综合提供结构底模，施工方也可以借助模型做模板支撑架的排布验算，提前规划混凝土浇筑的作业顺序，甚至室内设计团队可以直接在这个结构模型基础上做吊顶造型、灯光点位的排布，不用再反复核对二维图纸的标高信息。建模过程中需要特别注意折梁的节点处理，坡屋面的折角位置如果梁的钢筋锚固长度不够，很容易在后期使用中出现结构裂缝，所以在三维建模时就要把节点处的构件衔接关系做准确，给后续的结构配筋计算提供准确的几何模型，另外柱梁交接的位置要做构件的布尔运算扣除重叠部分，保证后续工程量统计的准确性。这个模型截取的是屋顶结构的局部区域，对应的是酒店建筑中造型最复杂的屋顶段，这类区域往往也是设计协同问题最多的地方，通过三维可视化的方式，能让不同专业的设计人员快速理解空间关系，不用再靠多张平立剖图纸在脑海里拼凑空间形态，大幅提升跨专业沟通的效率。在安装边界的考量上，模型里所有竖向构件的底部都对齐了下层楼板的结构面，斜梁的顶部对齐屋面结构板的底标高，构件之间的衔接完全符合结构施工的工艺要求，没有出现构件悬空、错位的问题，梁与柱的交接位置保留了现场浇筑需要的作业空间参考，能给施工单位的现场支模提供直观的参照。
