巴西足协CBF标识立体造型设计

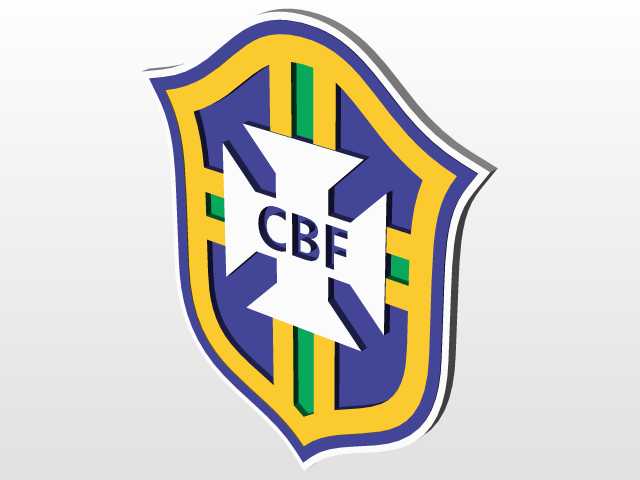

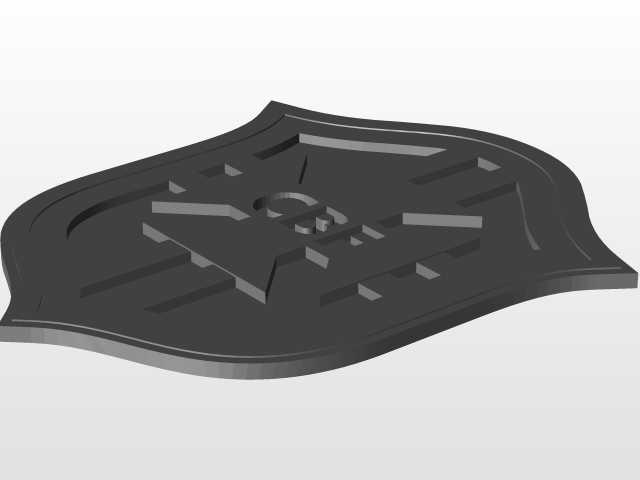

该立体标识造型主要面向体育周边产品开发、赛事场景布置、球迷文创产品生产等应用场景，可直接用于标识标牌制作、文创摆件开模、赛事视觉展示物料的三维打样环节。从实际使用角度出发，这类立体徽章造型在体育场馆导视系统、球迷纪念周边、俱乐部官方陈列场景中都有明确的使用需求，相比平面标识，带立体厚度与边缘倒角的造型在视觉呈现上更具层次感，适配亚克力雕刻、金属压铸、3D打印等多种加工工艺。设计过程中首先还原了标识的核心视觉元素：盾形外轮廓的曲率经过反复校准，保证边缘弧线流畅无拐点，黄、蓝、绿三色分区的边界做了0.3mm的凸起台阶处理，既方便后续分色喷涂或多材质拼接加工，也能在光照下形成自然的阴影分界，提升立体辨识度。中心的十字造型与CBF字母做了同高度的凸起处理，凸起高度控制在整体厚度的三分之一，既保证触摸时的触感层次，也避免凸起过高导致加工时出现边角崩损的问题，尤其是字母B与F的内侧转角位置，特意做了R0.2mm的圆角过渡，适配金属压铸时的脱模需求，减少后续手工修模的工作量。外形尺寸方面，该造型按照常用的陈列摆件比例设置，整体盾形高度控制在120mm，宽度为95mm，整体立体厚度为8mm，安装边界预留了背部2mm深度的沉孔位，可直接粘贴背胶或安装固定螺柱，无需二次加工即可适配墙面粘贴、桌面摆件底座安装、展示架挂载等多种安装方式。考虑到不同加工场景的适配性，造型的所有外边缘都做了R0.5mm的倒角处理，避免尖锐边角在运输、使用过程中造成磕碰损伤，同时也能让喷涂后的漆面在边缘位置更均匀附着，减少积漆、露底的问题。在结构分层设计上，不同色彩区域的高度差经过精确计算，最外层的白色描边为最低层，黄色外框次之，蓝色底色区域再抬升0.8mm，中心十字与CBF字母为最高层，这种阶梯式的高度差设计，既还原了平面标识的视觉层次，也让不同加工工艺都能找到对应的分型面，比如采用亚克力分层切割粘贴时，每一层都可以单独切割对应颜色的板材，直接对位粘贴即可完成成品制作；如果采用金属压铸工艺，分型面设置在最低层的底面，所有凸起结构都沿脱模方向做了0.5度的拔模斜度，保证开模时可以顺利脱模，不会出现结构卡滞的问题。针对赛事场景的使用需求，该造型的背部预留了通用的挂装孔与粘贴平面，既可以用螺丝固定在场馆的导视立牌上，也可以用强力背胶直接粘贴在墙面、展示柜表面，安装位置的适配性较强。另外，造型的所有曲面都做了连续性检查，保证G1连续以上，不会出现曲面褶皱、棱线错位的问题，导入各类加工编程软件时不会出现破面、缺失的情况，减少后续模型修复的工作量。对于文创产品开发场景来说，该造型可以直接缩放至不同尺寸，缩小至30mm高度时可用于制作徽章、钥匙扣等小型周边，放大至500mm高度时可用于场馆入口的大型标识制作，缩放过程中所有圆角、拔模斜度都会等比例调整，不会出现尺寸过小导致工艺无法实现的问题。在细节处理上，绿色装饰条的位置与宽度严格匹配官方标识的比例，没有做随意的变形调整，保证视觉识别的准确性，绿色条块与蓝色区域的衔接位置做了0.1mm的重叠余量，避免多材质拼接时出现缝隙露底的问题。整体造型没有多余的镂空、薄壁结构，最薄的位置厚度也不小于1.5mm，保证无论是3D打印还是压铸、雕刻加工，都不会出现结构断裂、变形的问题，成品的结构强度可以满足日常陈列、使用的需求，不需要额外添加支撑结构。
