多格工具收纳旋转抽屉柜结构设计

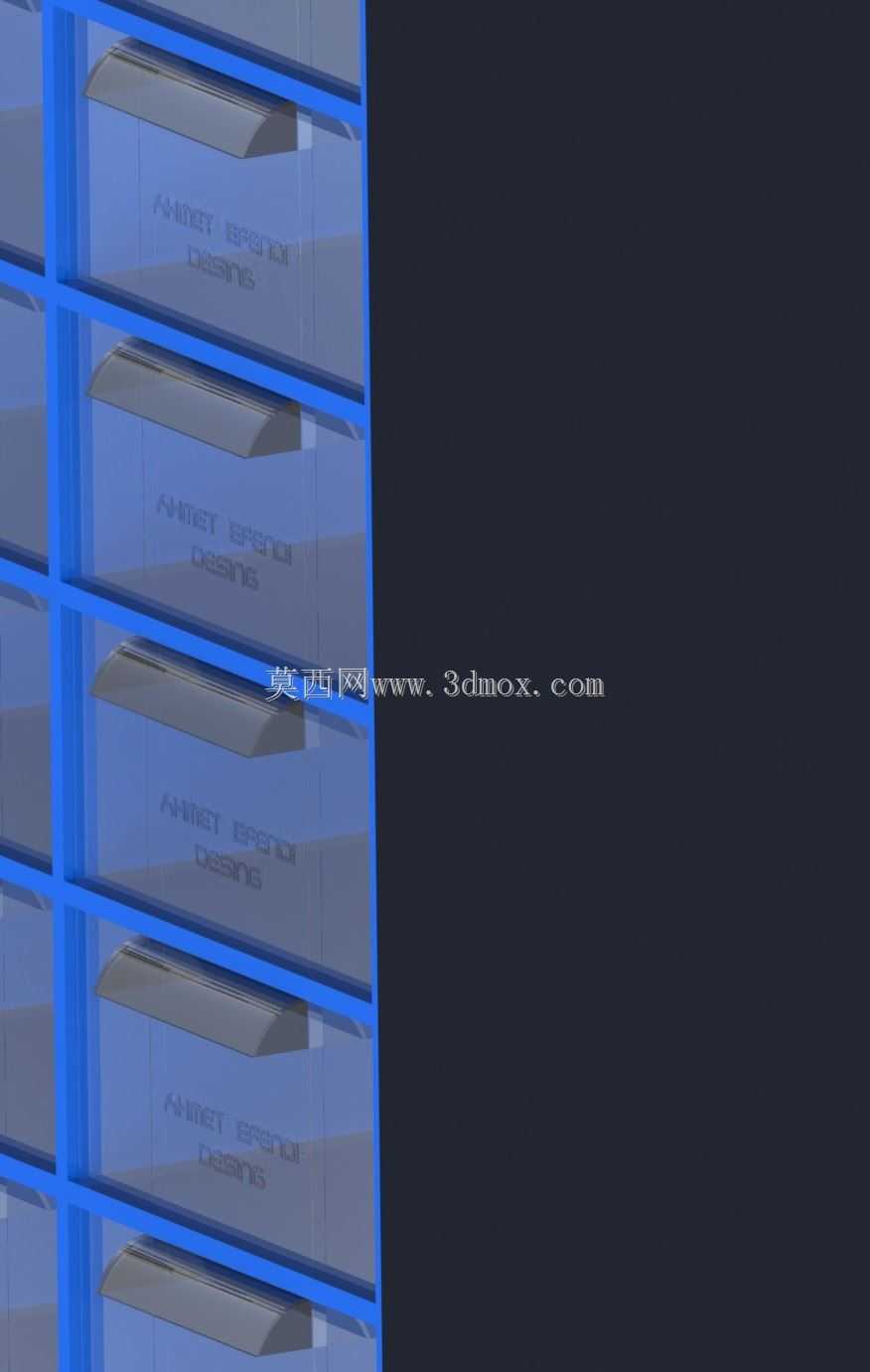

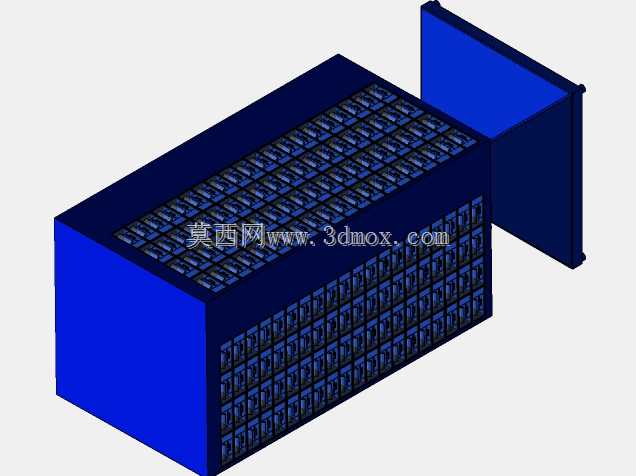

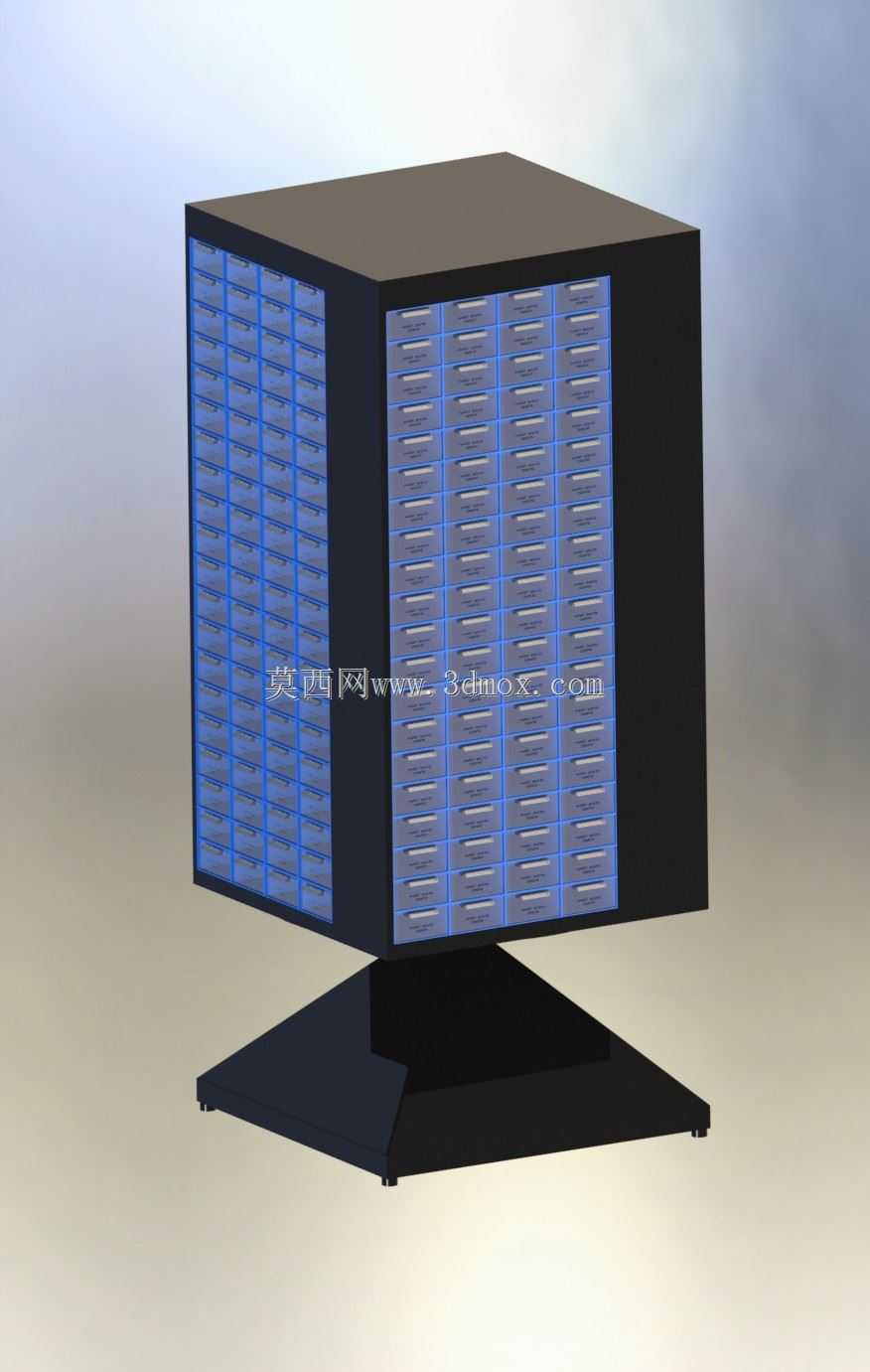

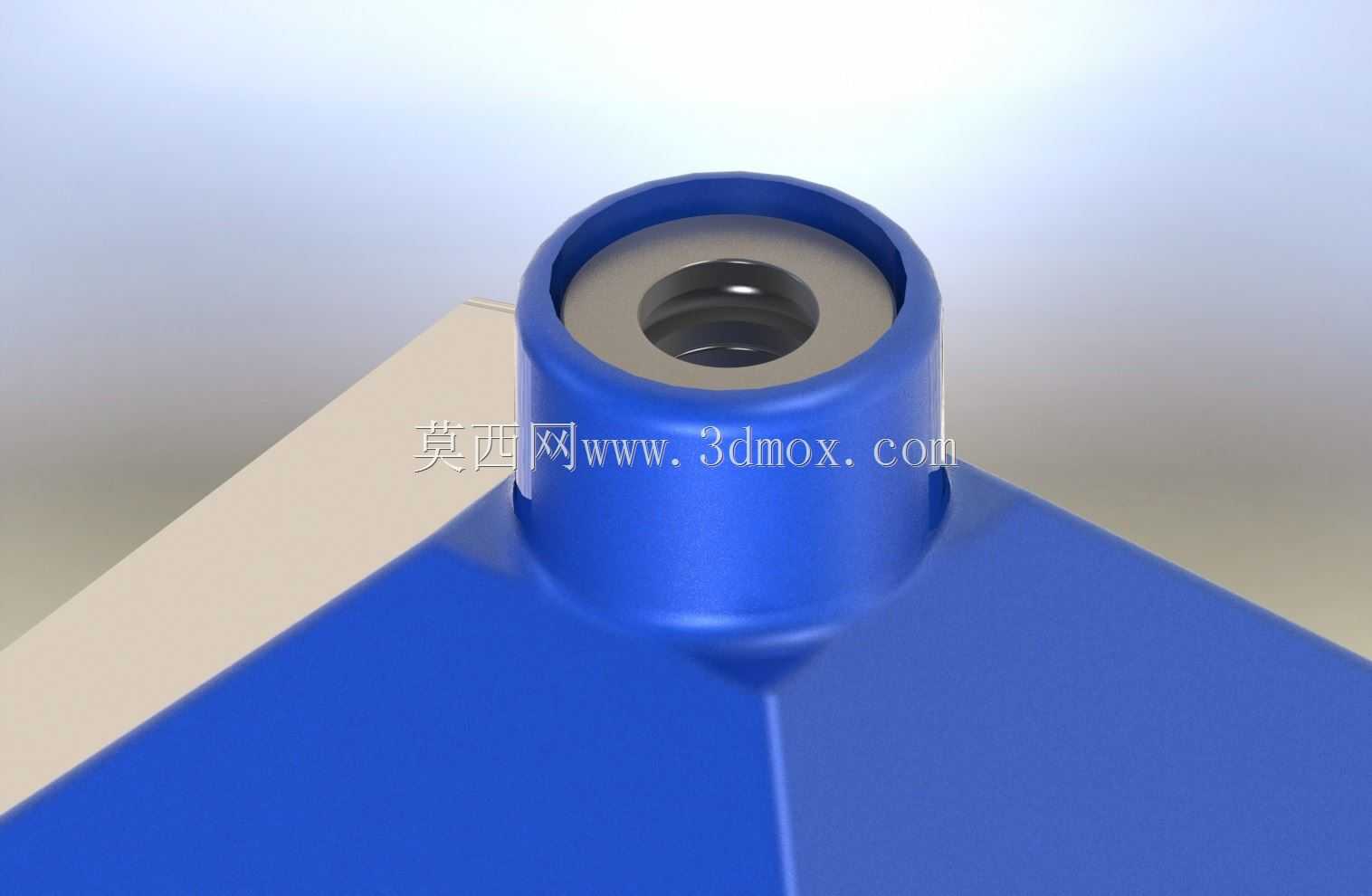

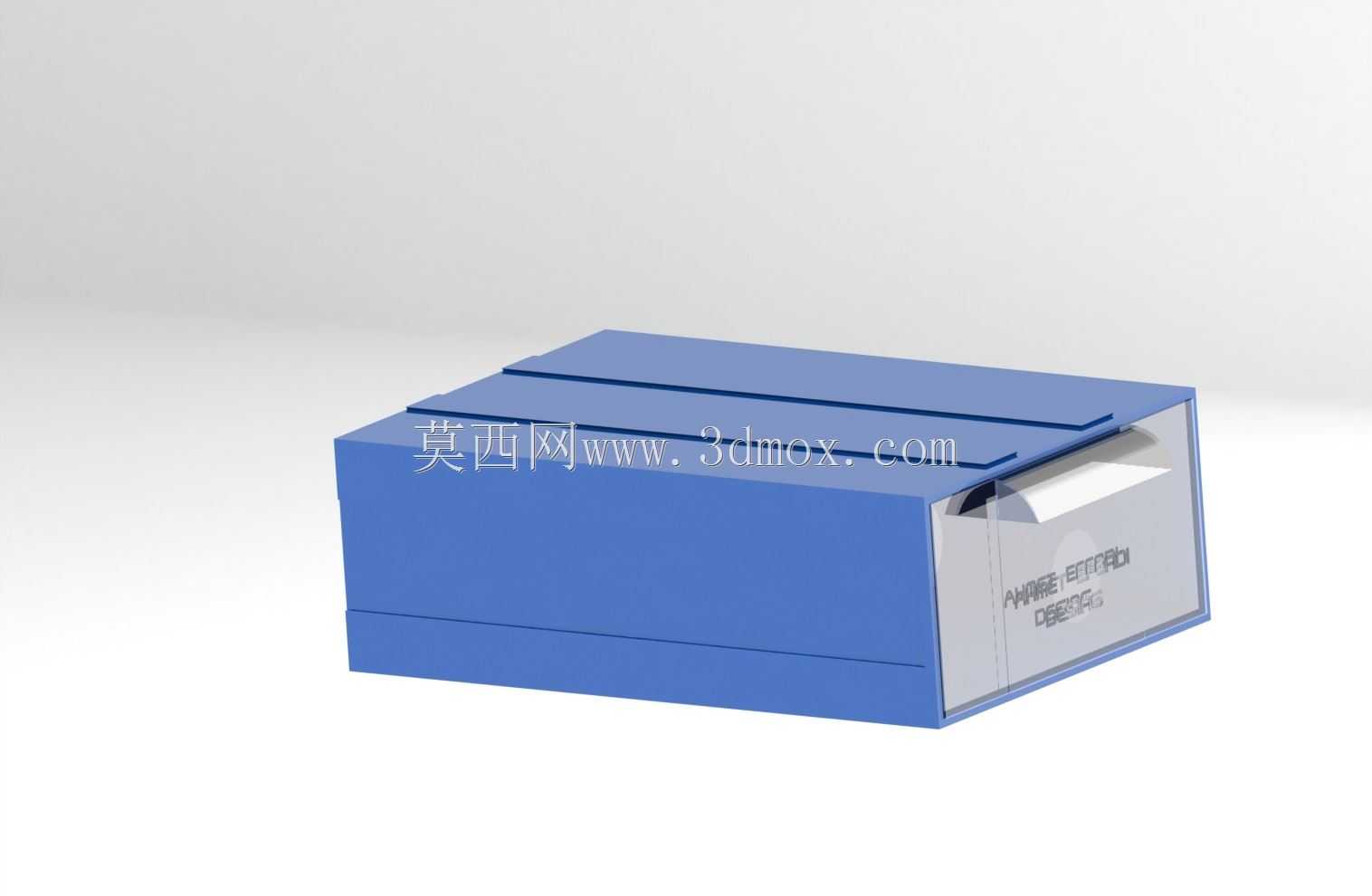

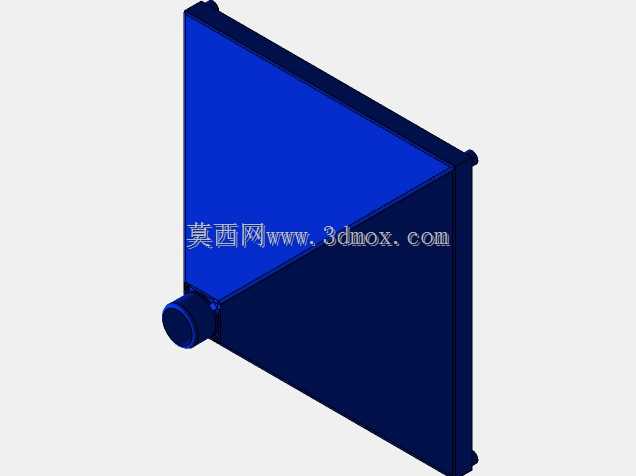

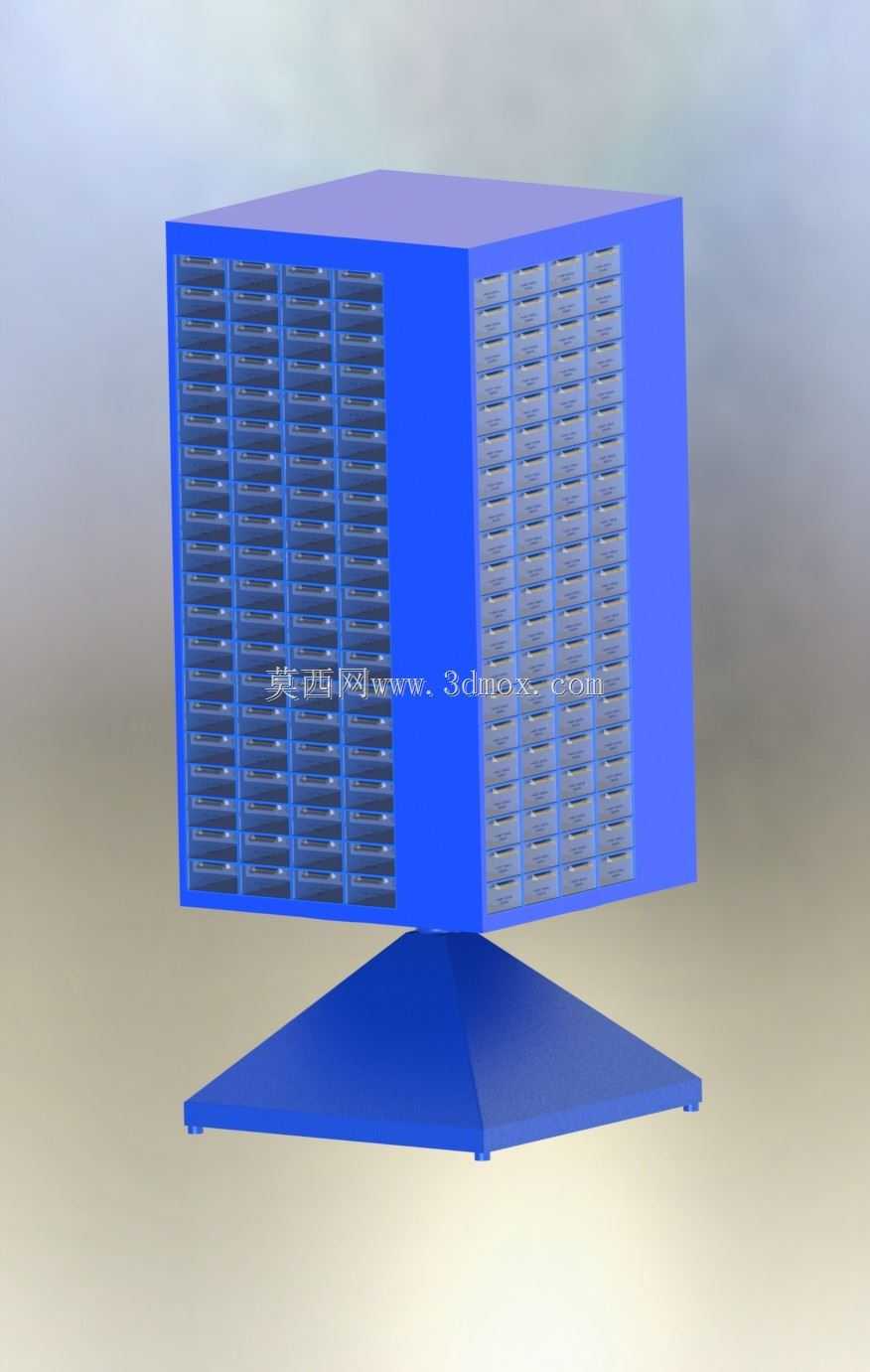

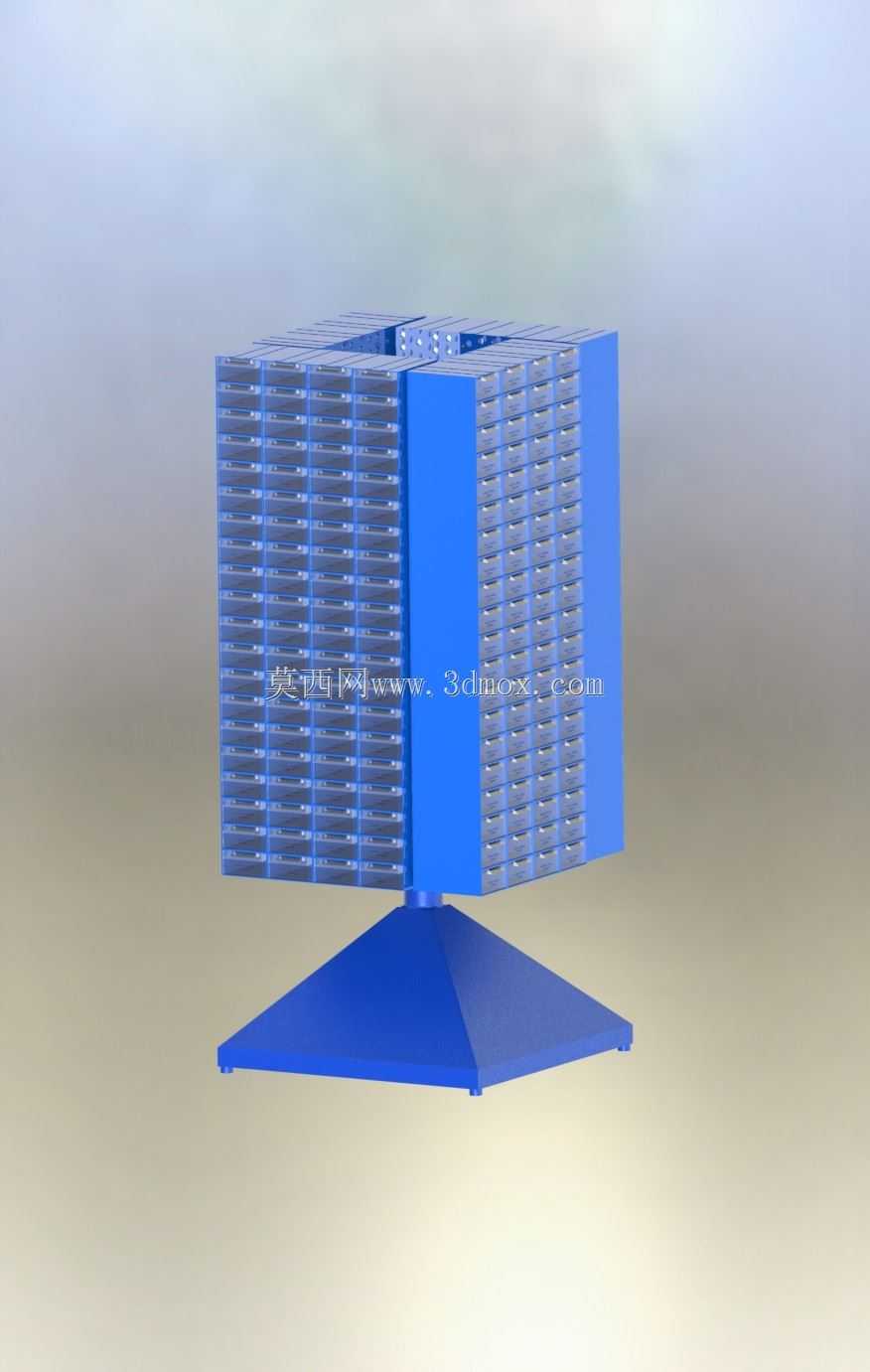

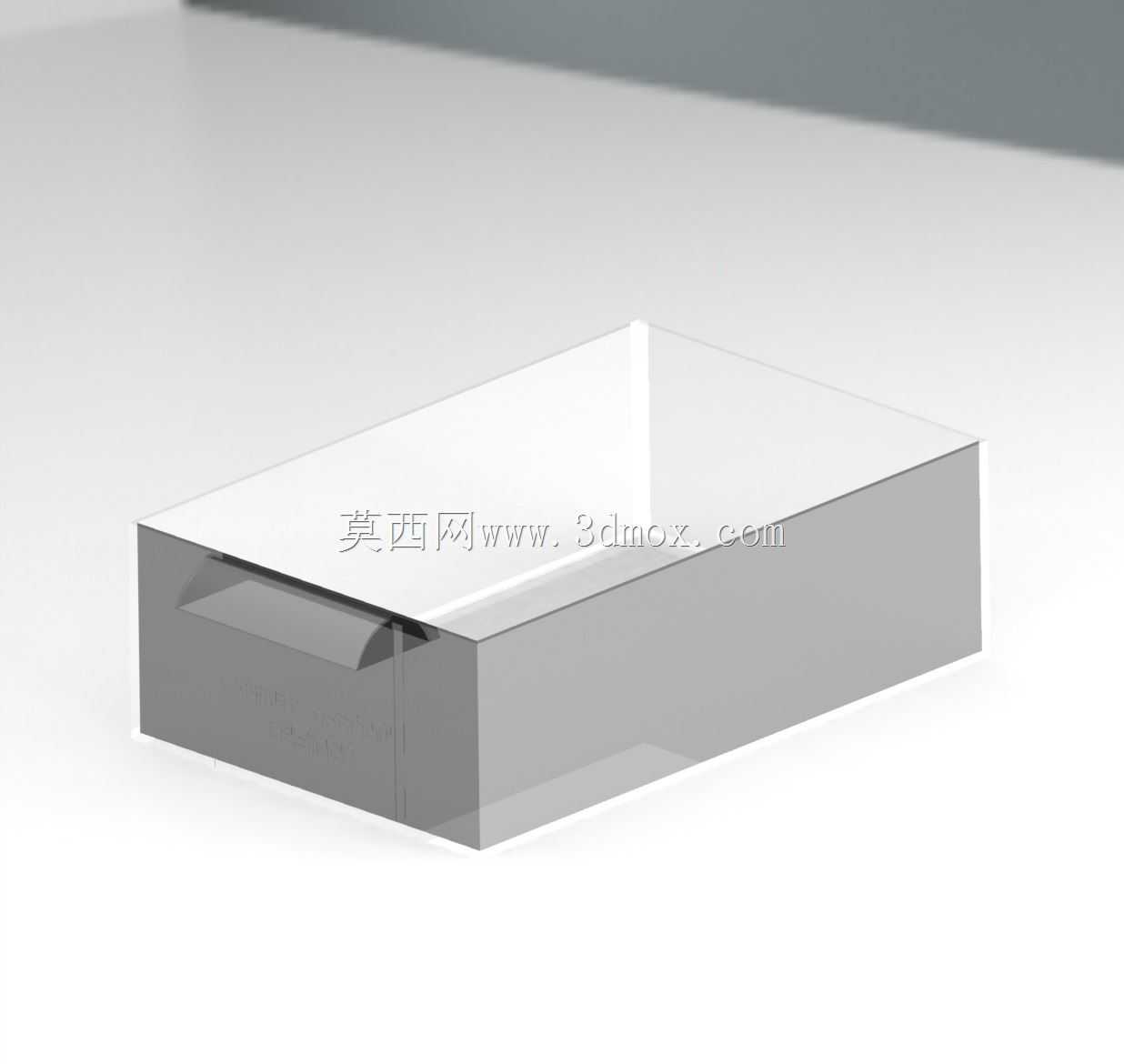

在机加工车间、设备维修工位、精密装配操作台这类作业场景中，零散工具、小型量具、易耗配件的收纳一直是影响作业效率的关键细节——如果各类钻头、丝锥、批头、小型扳手、电子元件无固定收纳位置，作业人员每次取放都要翻找，不仅浪费有效作业时间，还容易出现精密量具磕碰、小配件遗失的问题，这类多格旋转抽屉柜正是针对这类工位收纳痛点设计的存储载体。从实际使用逻辑出发，这款柜体采用立方体主舱搭配旋转底座的结构，区别于传统单侧抽拉的工具柜，四个立面均布置密集的小尺寸抽屉单元，作业人员无需挪动柜体，只需站在固定工位转动柜体，就能快速取放不同立面抽屉内的物件，适配单人固定工位的紧凑操作空间，尤其适合面积有限的精密装配台、维修工作台旁的侧方收纳布置。设计过程中首先考虑的是单格抽屉的尺寸适配，这类小抽屉的内部净尺寸控制在可容纳单类小型工具或量具的范围，避免单格空间过大造成不同规格物件混放，每个抽屉的抽拉阻力经过结构匹配，既保证抽拉顺畅无卡滞，又不会在柜体旋转时出现抽屉自行滑出脱落的情况，抽屉面板做了浅槽拉手设计，没有外凸的结构件，避免旋转过程中勾挂作业人员的衣物或者周边的管线。柜体的底座采用锥形支撑结构，底部支撑面的尺寸大于主舱体的外接圆直径，保证旋转过程中整体重心始终落在支撑面范围内，即使满载小五金配件的状态下，转动柜体也不会出现倾翻风险，底座与主舱体之间的旋转副采用低阻尼的耐磨结构，长期反复转动也不会出现卡顿或者晃动量过大的问题，同时底座底部预留了固定安装孔位，既可以直接放置在工作台面使用，也可以通过螺栓固定在专用支架上做落地式收纳。从安装边界来看，这款柜体的主舱体外轮廓为正立方体，旋转时的最大外接圆直径略大于立方体边长，在布置安装位置时，只需在柜体周边预留出不超过50mm的间隙，就能保证旋转动作不受周边物件干涉，整体高度适配常规操作台的视线范围，作业人员坐立时无需大幅起身就能触碰到所有抽屉的拉手位置。不同于公共区域使用的大型储物柜，这款收纳柜的定位是专属工位的个人工具存储，每个小抽屉可以对应存放不同规格的工具，比如按钻头直径、丝锥规格、批头类型做分类存放，抽屉面板可预留标识粘贴位置，方便作业人员快速定位所需物件，柜体的外壳采用封闭式结构，能有效阻挡车间内的切削液飞溅、灰尘落入抽屉内部，保护精密量具的测量面不受锈蚀和磕碰。在结构细节处理上，抽屉的滑轨采用内嵌式设计，没有外露的滑轨部件，避免车间内的金属切屑落入滑轨缝隙造成抽拉卡滞，柜体的边角都做了小圆角过渡，没有尖锐的棱角，避免作业人员取放物件时被磕碰划伤，整体结构没有复杂的传动部件，后期维护只需定期给旋转副添加少量润滑脂即可，无需复杂的拆解保养。实际投入工位使用时，这类多格旋转抽屉柜能大幅压缩零散工具的收纳占用空间，相比传统的平铺式工具盒或者单侧抽屉柜，相同占地面积下的存储容量能提升三倍以上，而且分类存储的方式能帮作业人员养成工具归位的习惯，减少工具遗失的概率，尤其适合模具维修、电子装配、精密量具存放这类对小物件分类收纳有高要求的作业场景，在做工位布局规划时，可以根据工位的存储需求选择直接放置在台面角落，或者搭配可移动支架做成移动式工具收纳站，适配不同的作业动线需求。
