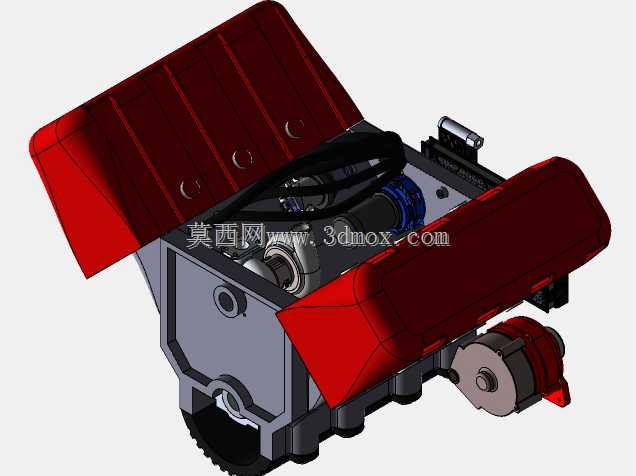

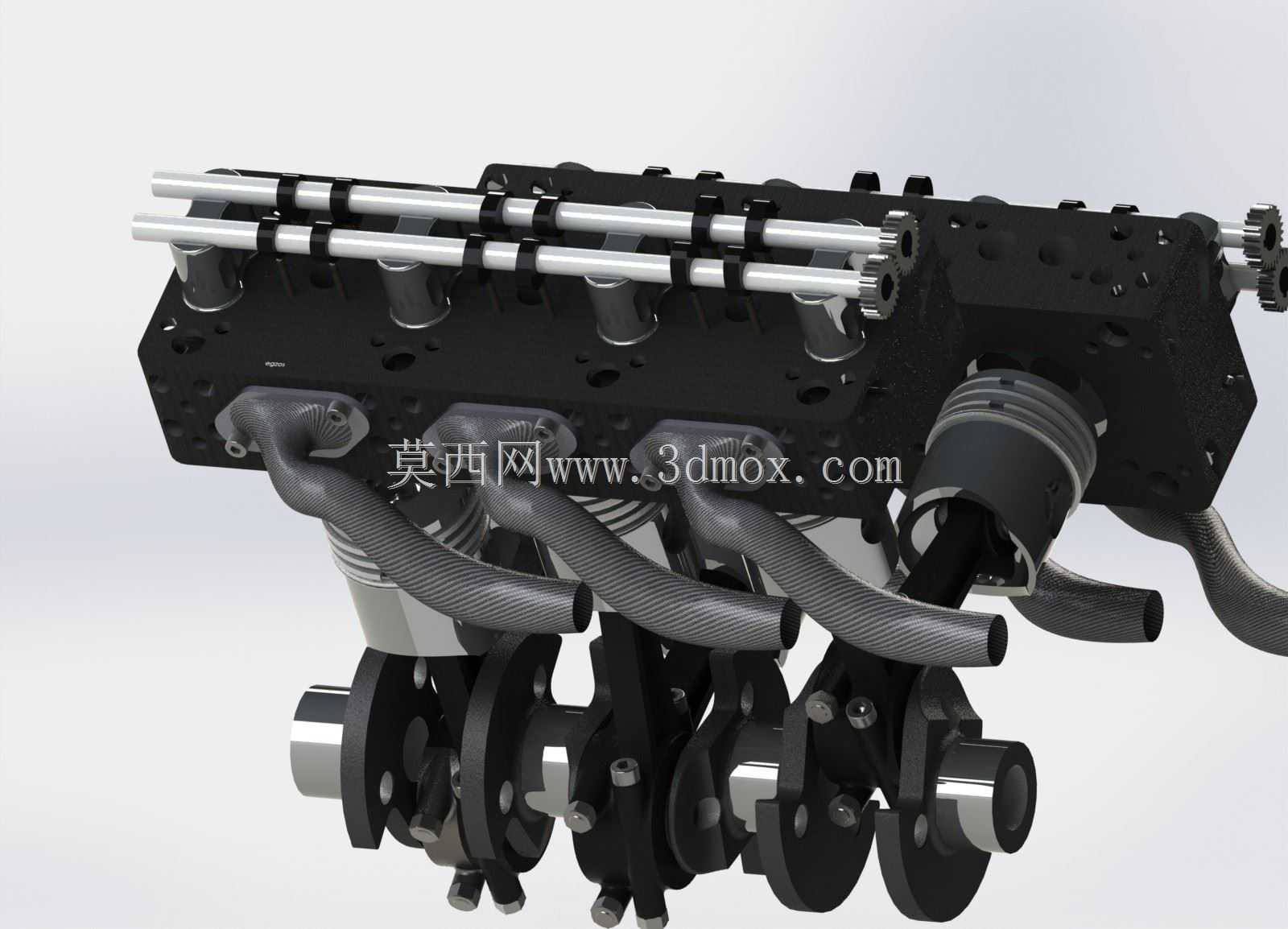

V型六缸柴油动力装置结构设计

在商用车动力配套、工程机械动力输出、固定式发电机组动力源等场景中，V型六缸柴油机凭借紧凑的布局与均衡的动力输出特性，始终占据大排量动力单元的核心应用位置。不同于直列六缸机型的纵向长度占用，V6柴油机将两列气缸以60度夹角对称布置在曲轴两侧，在同等排量下可将动力总成的纵向安装尺寸压缩近三分之一，对于安装空间局促的重型皮卡、小型工程机械设备、船用辅机动力舱而言，这类布局的适配性优势十分突出。从实际用途来看，这类动力单元可覆盖150-300马力区间的动力输出需求，既可以作为中型载货汽车的主驱动力源，也能通过调整飞轮端接口匹配液压泵组，为挖掘机、装载机等工程机械提供持续稳定的动力输出，还可搭配散热与消音模块作为固定式备用发电机组的核心动力，在断电场景下为工业厂区、通讯基站提供应急电力支撑。

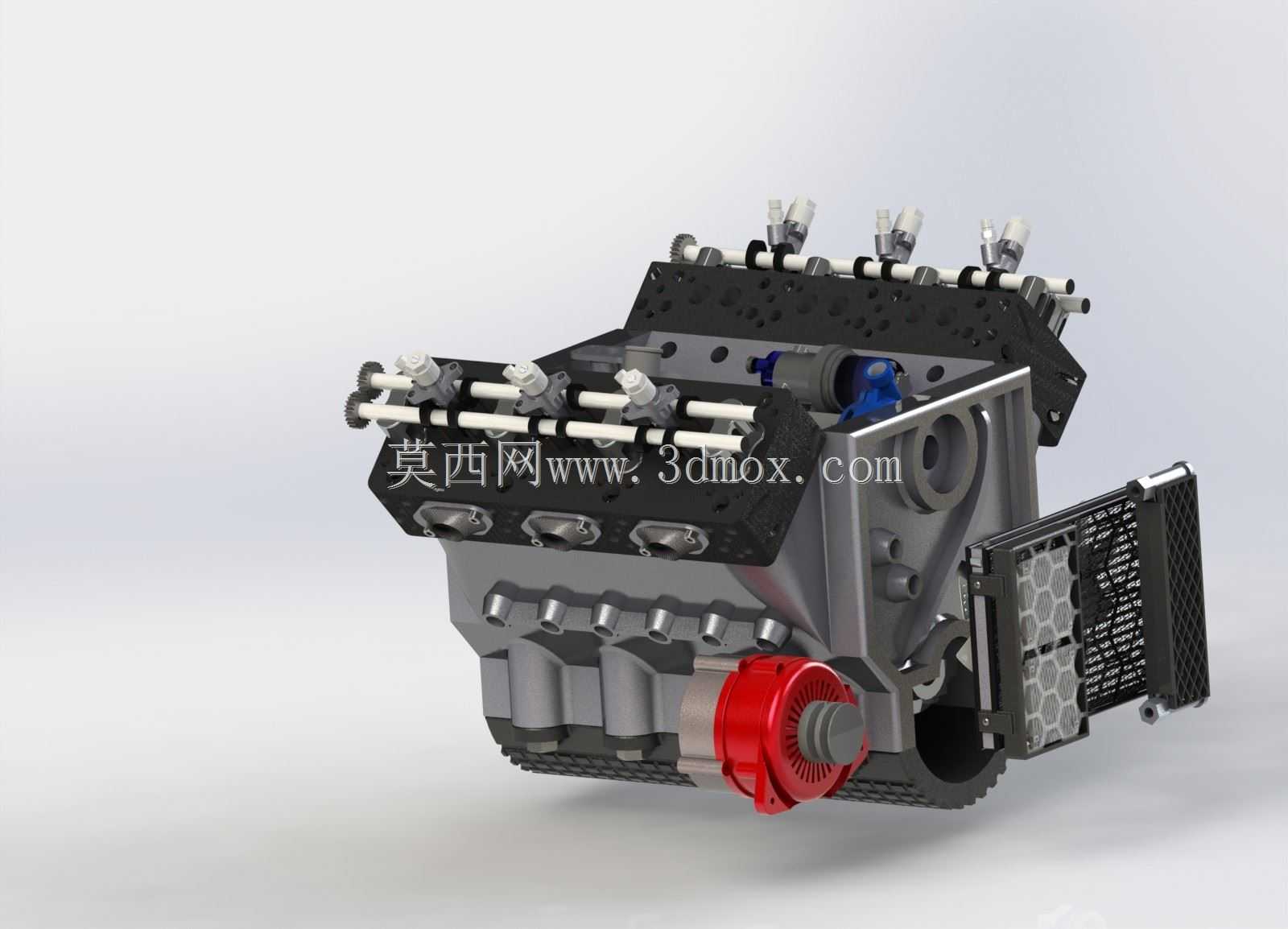

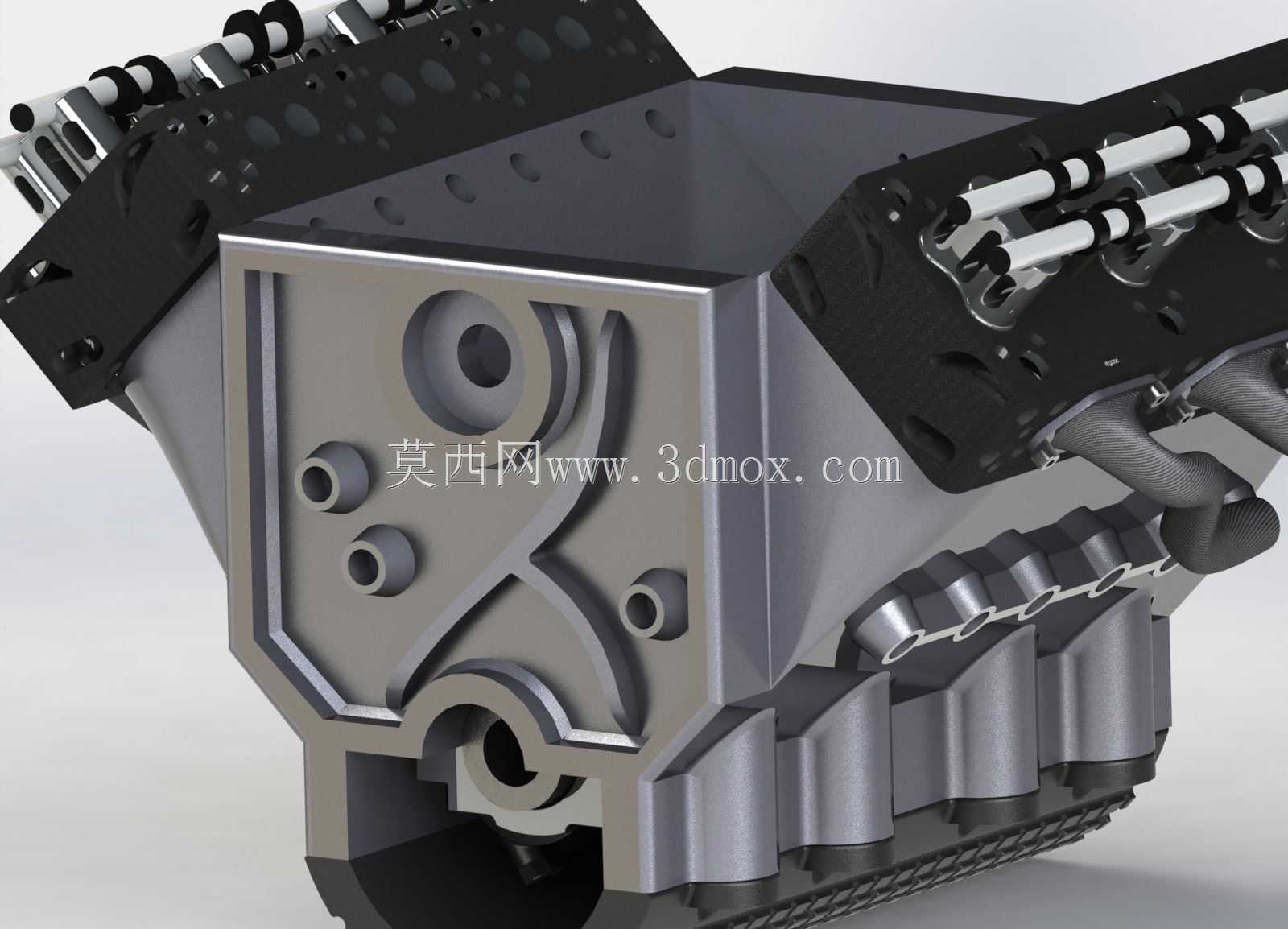

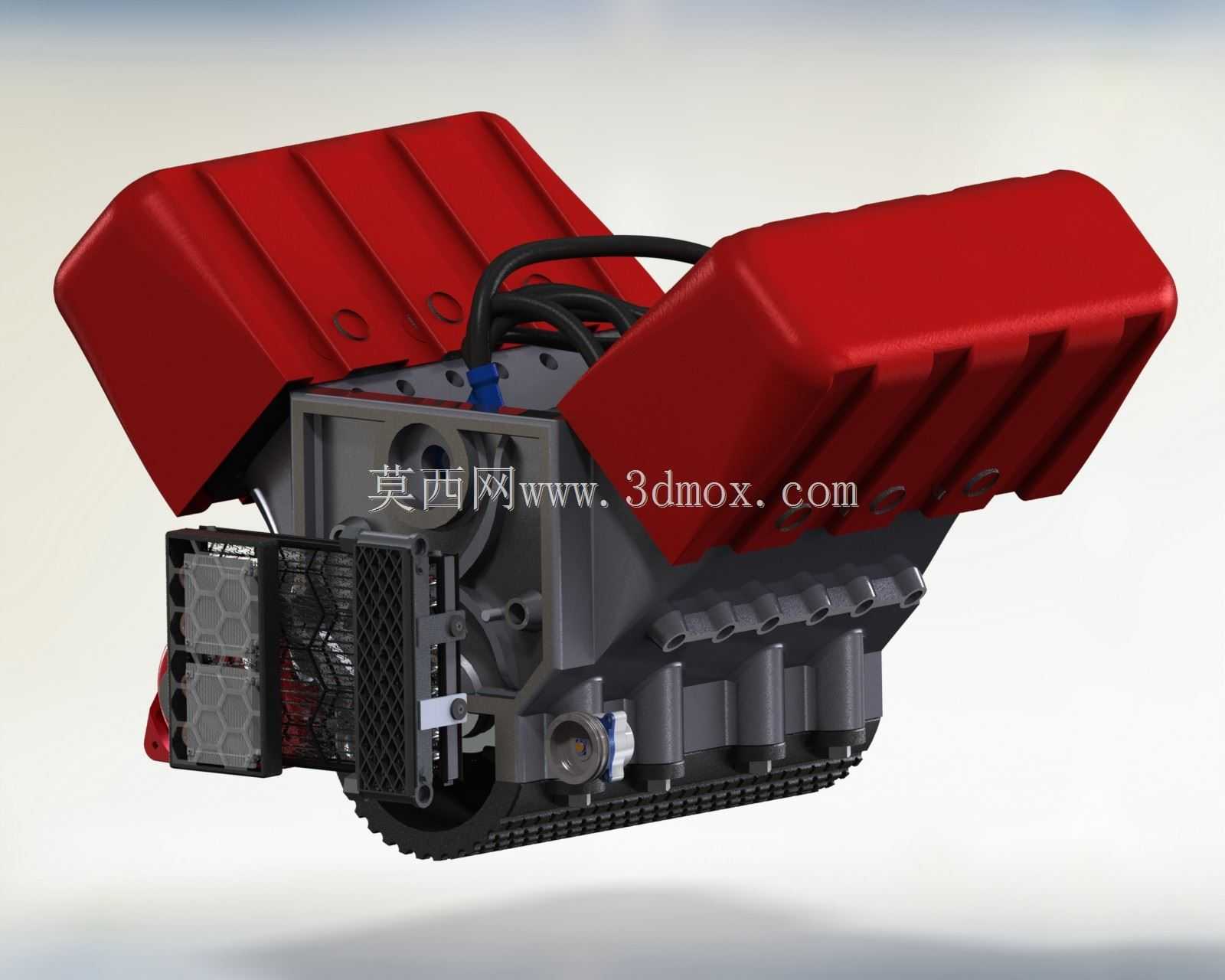

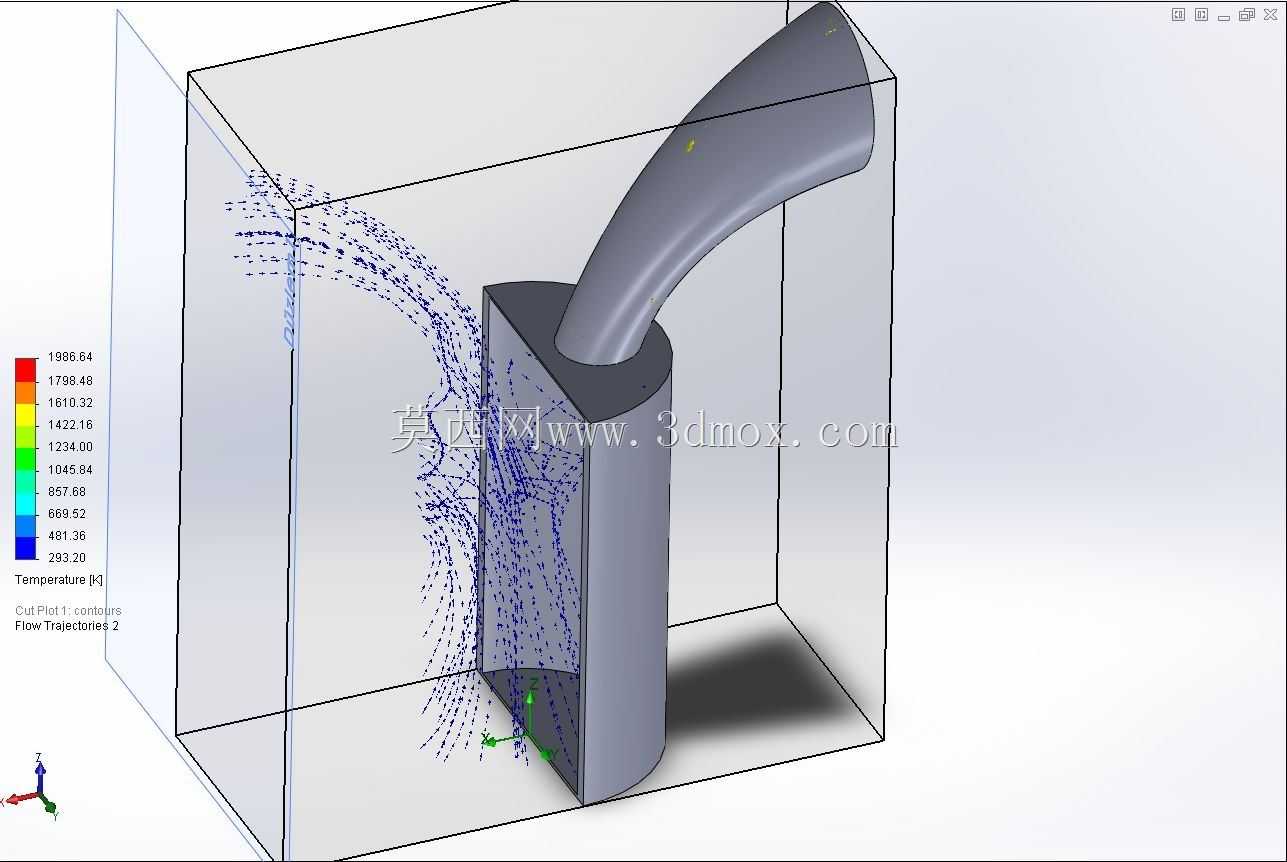

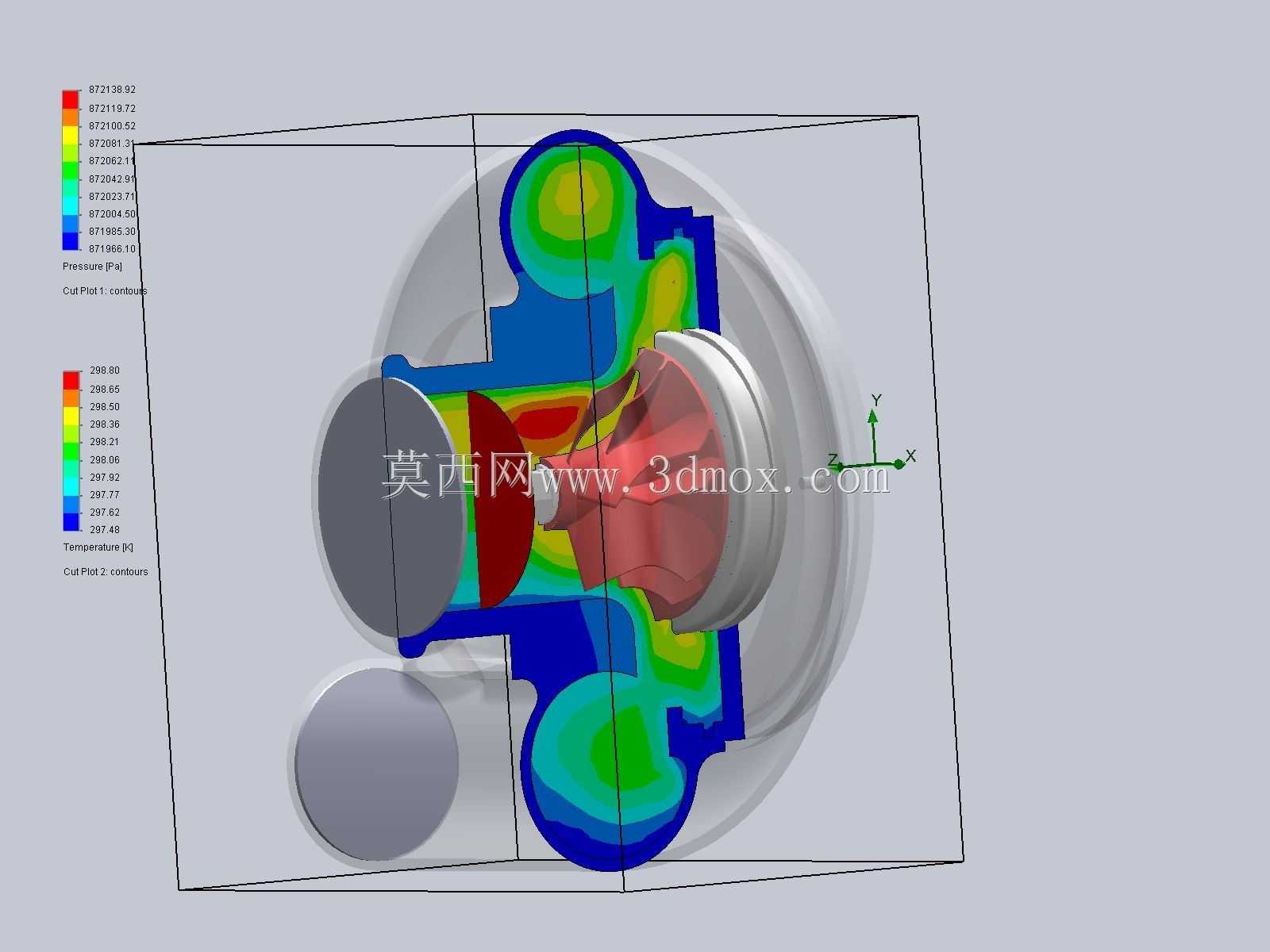

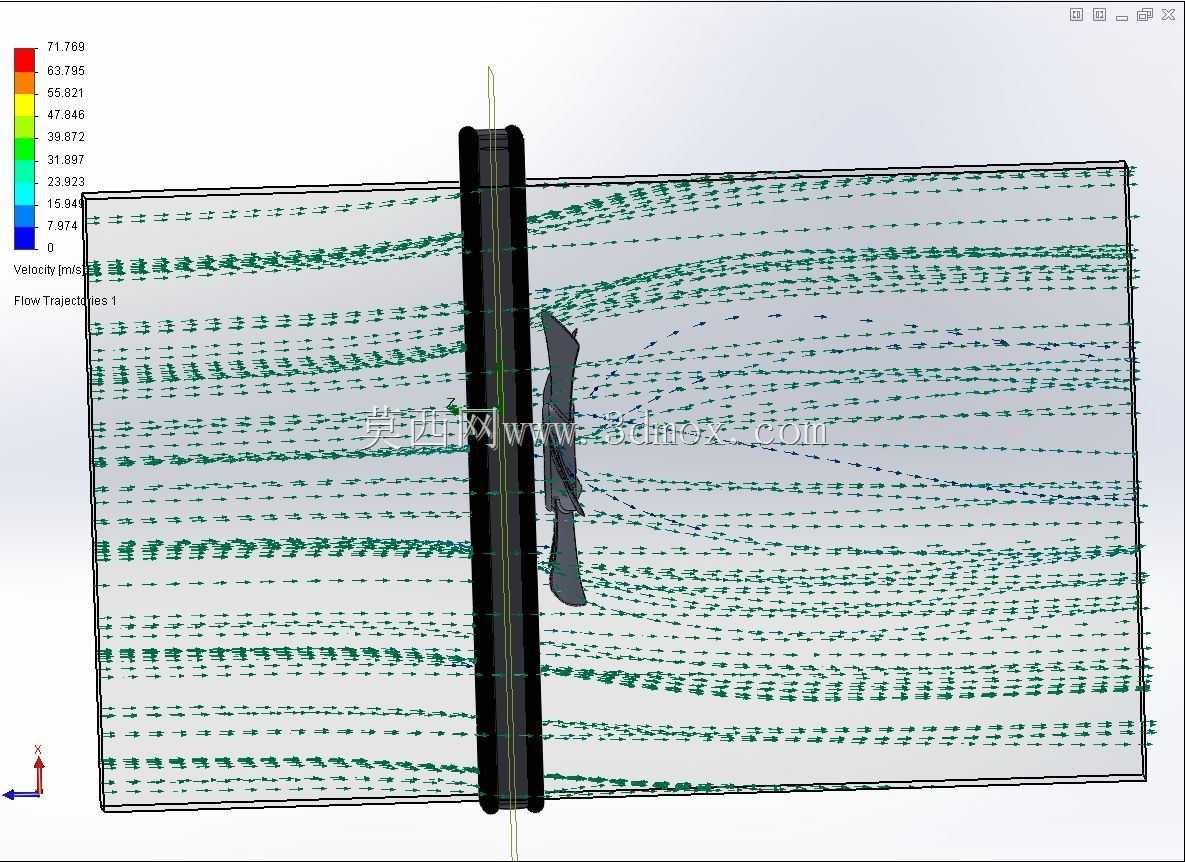

从功能特性层面拆解，该V6柴油机采用分体式缸盖设计，每列气缸配备独立的进气歧管与排气歧管，可有效降低各缸进排气干扰，提升充气效率；缸体采用铸铁材质集成主轴承座结构，可承受高压缩比下的爆压冲击，适配柴油压燃的工作特性；前端轮系集成了冷却风扇驱动、水泵驱动、发电机驱动接口，通过单根多楔带实现附属部件的动力传递，同时配备自动张紧轮降低皮带运维频次；油底壳采用深冲压结构搭配挡油板设计，可在设备大角度倾斜工况下避免机油泵吸空，适配工程机械非水平路面的作业需求。两侧的气门室罩采用工程塑料材质，在降低整机重量的同时可有效隔绝气门机构的工作噪音，表面设计的加强筋结构可避免高速工况下罩壳共振产生的异响。

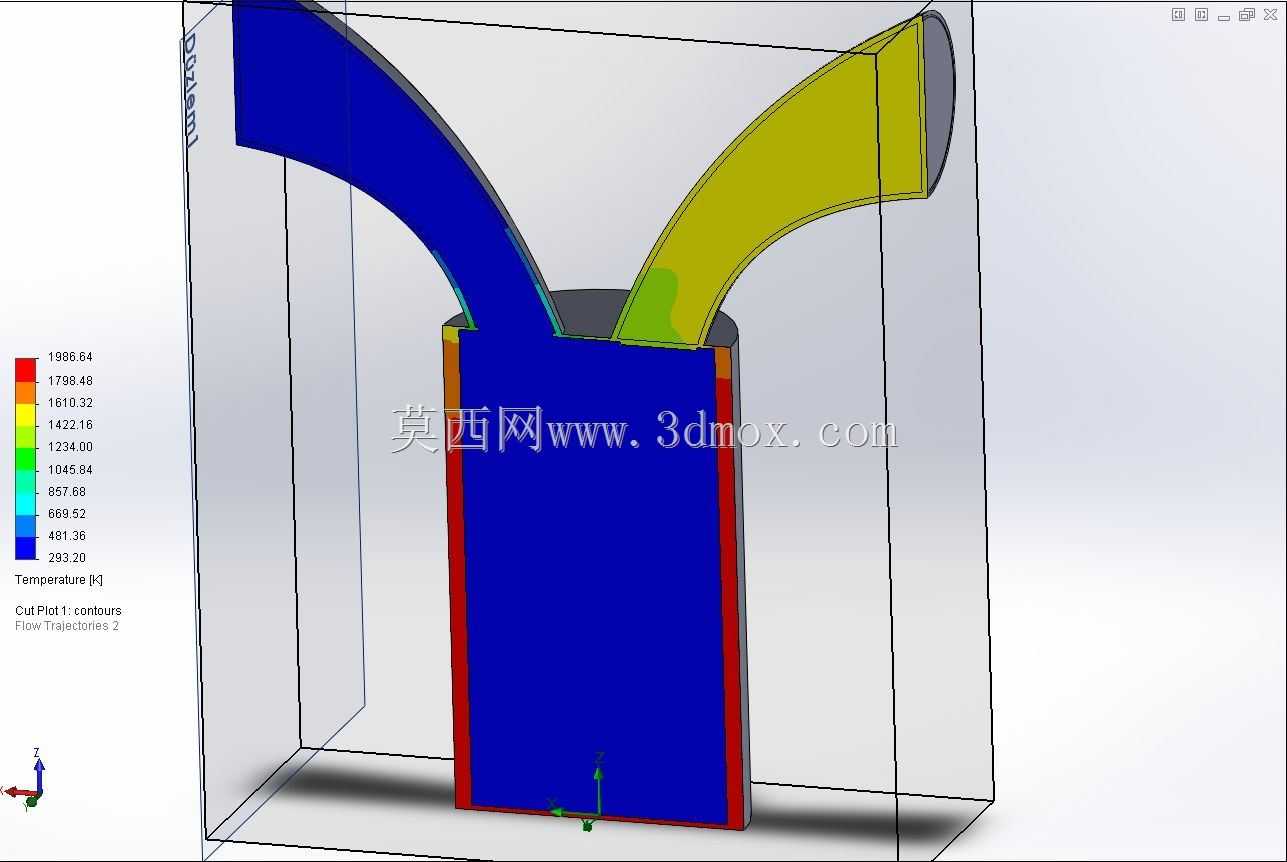

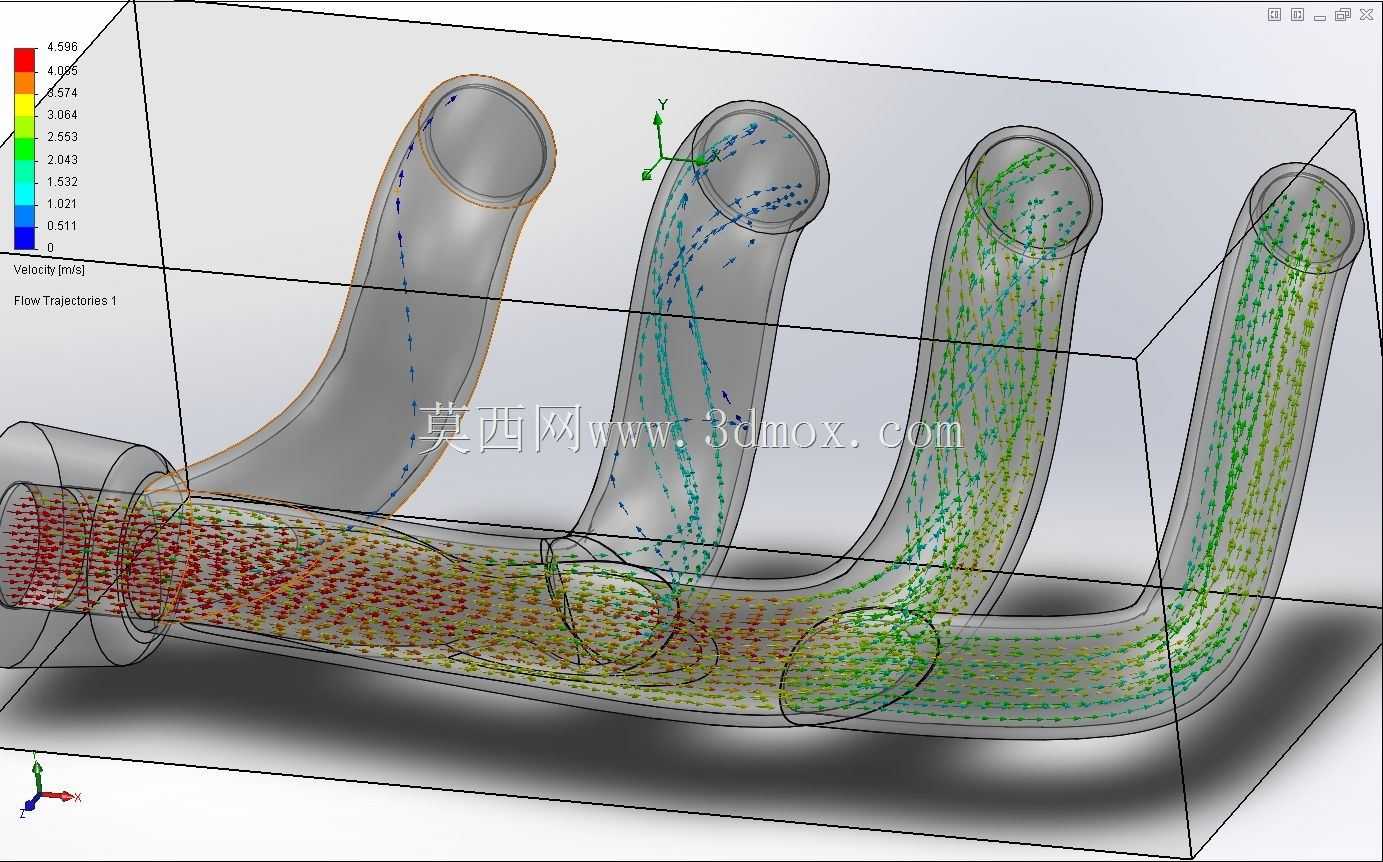

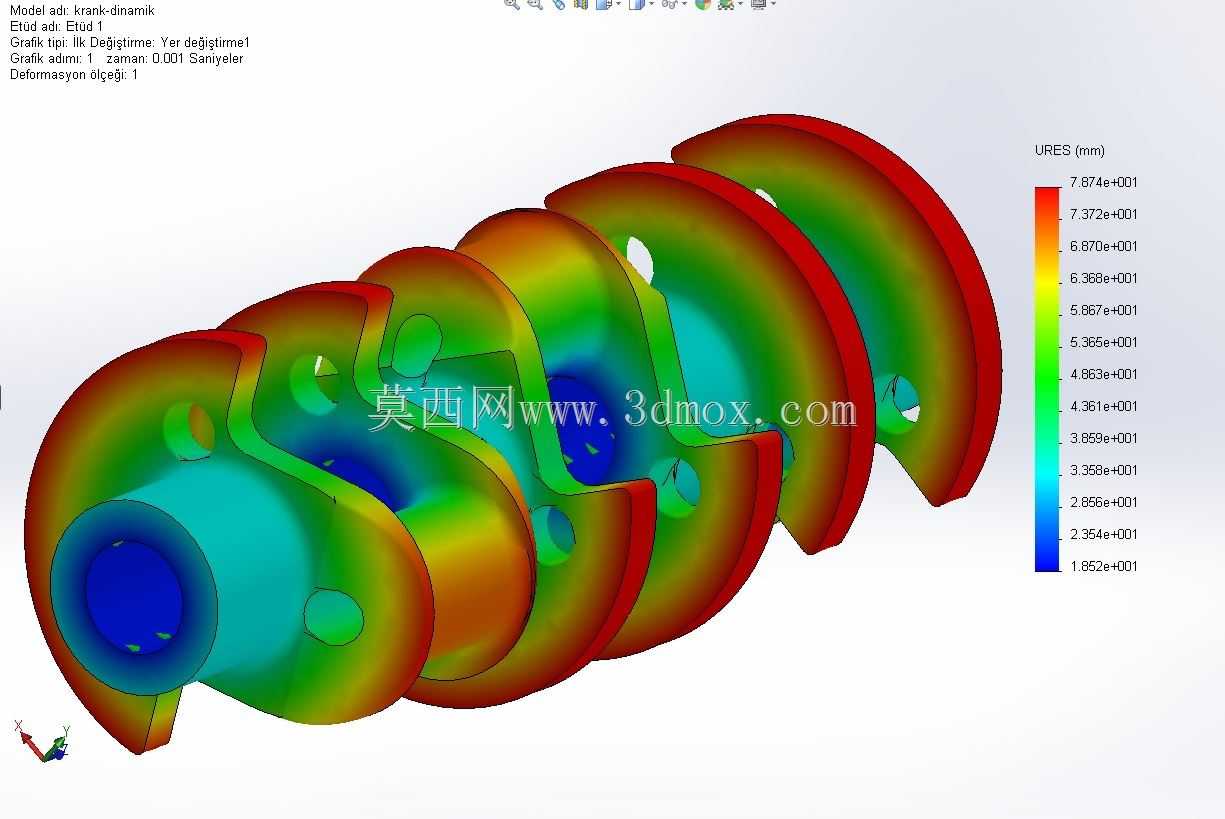

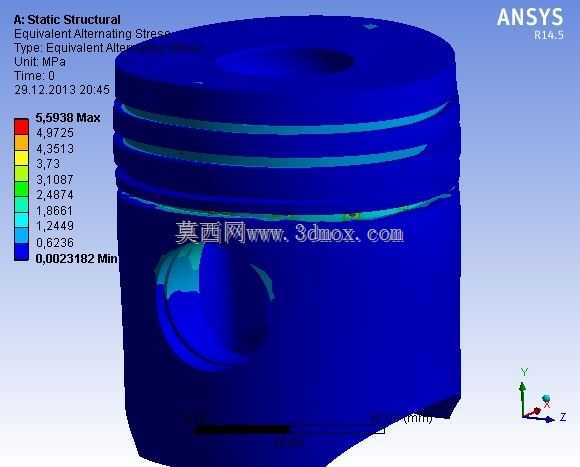

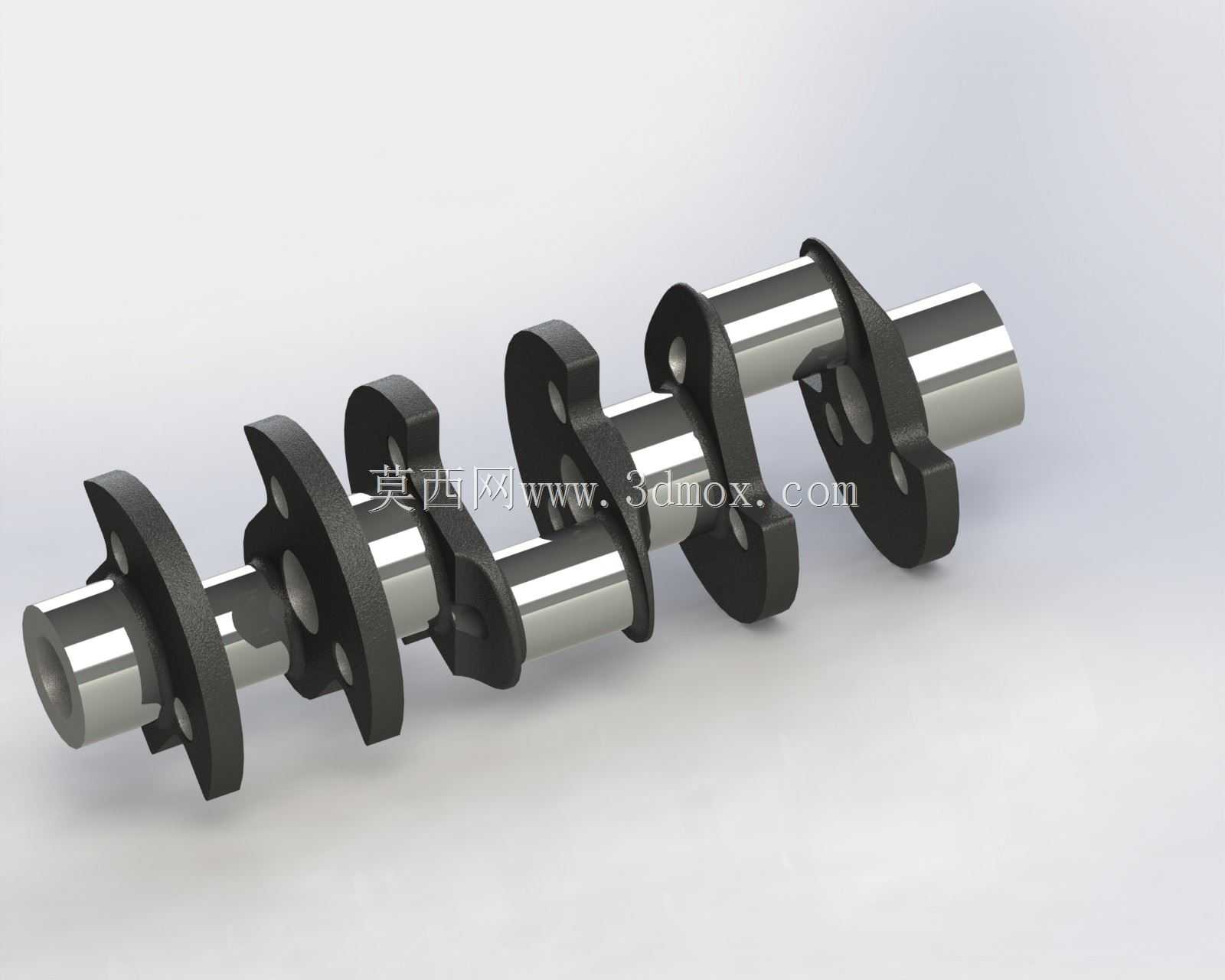

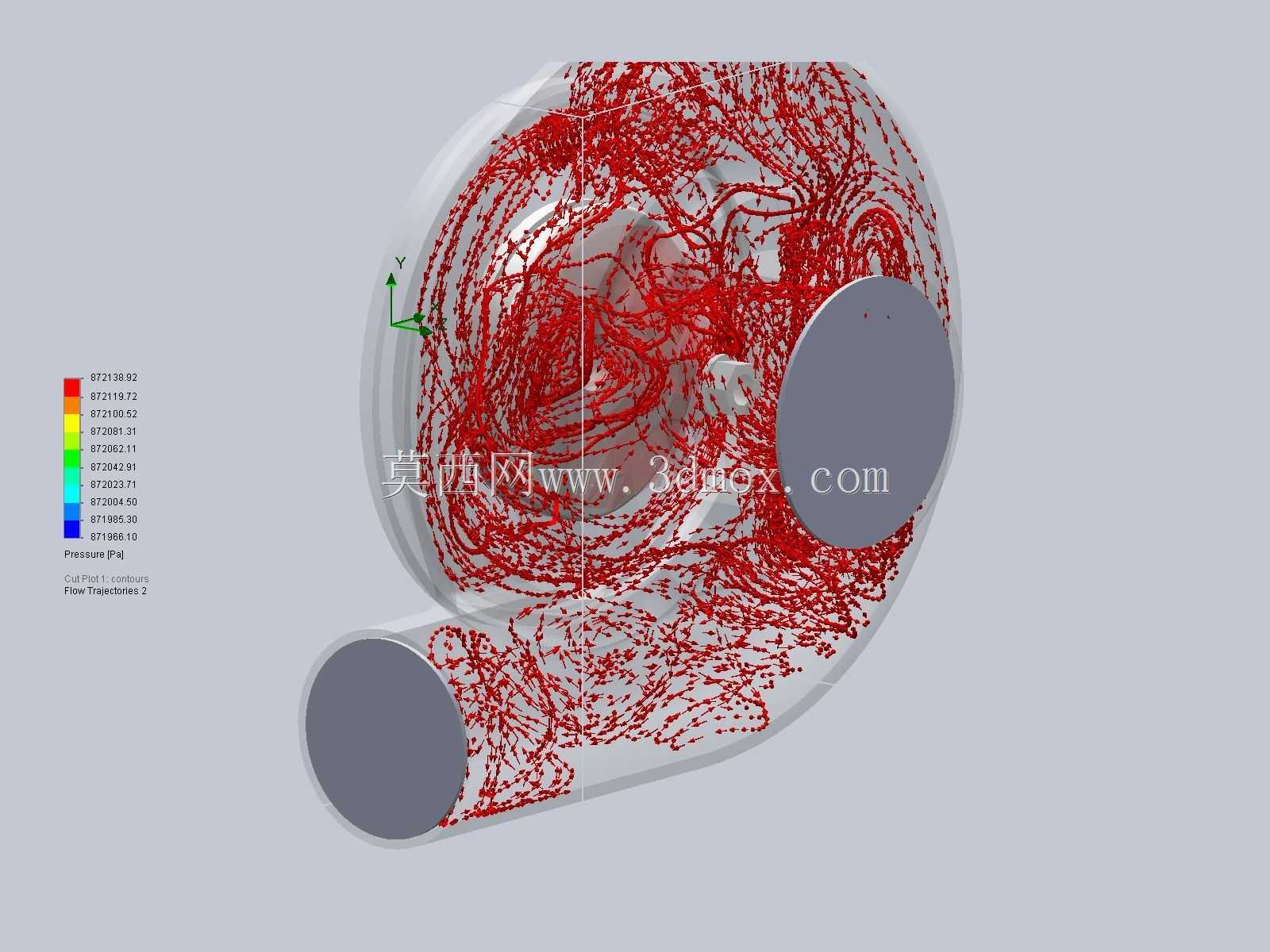

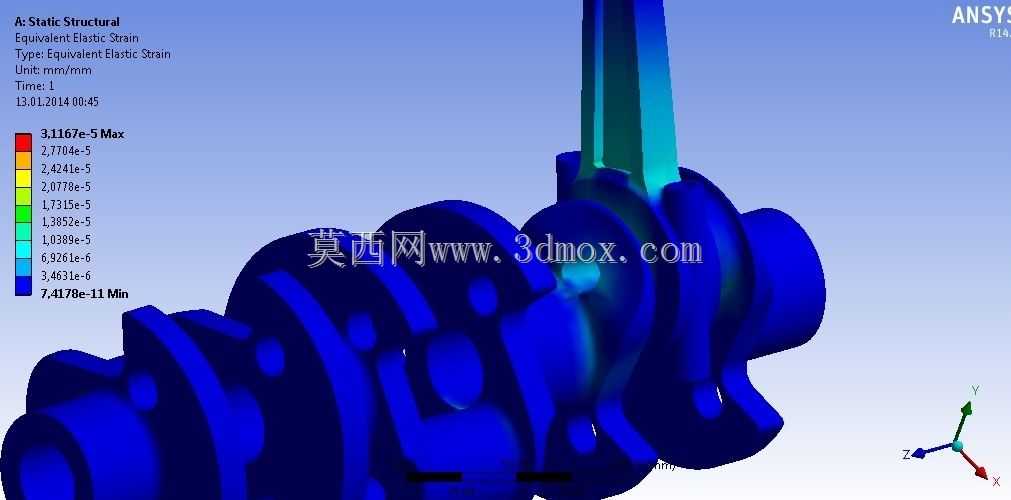

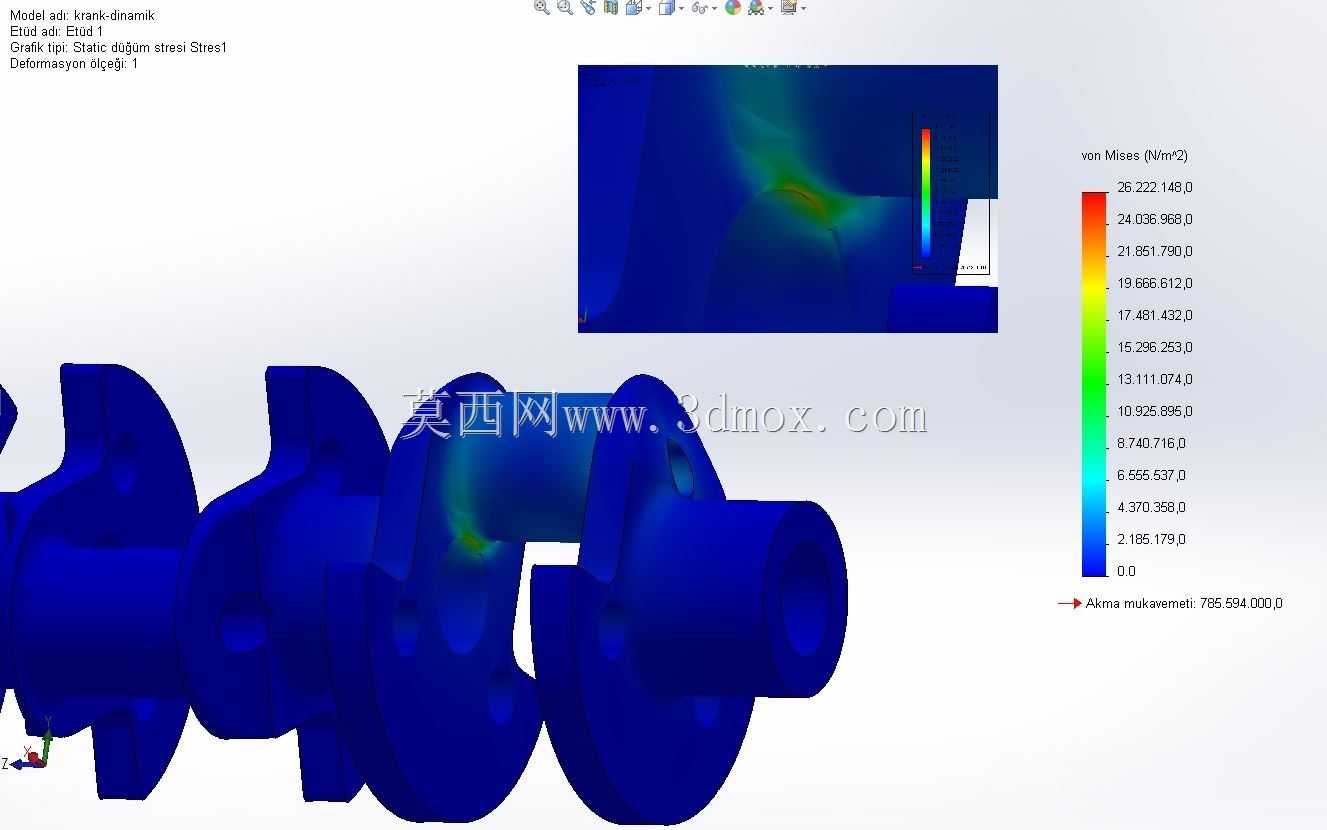

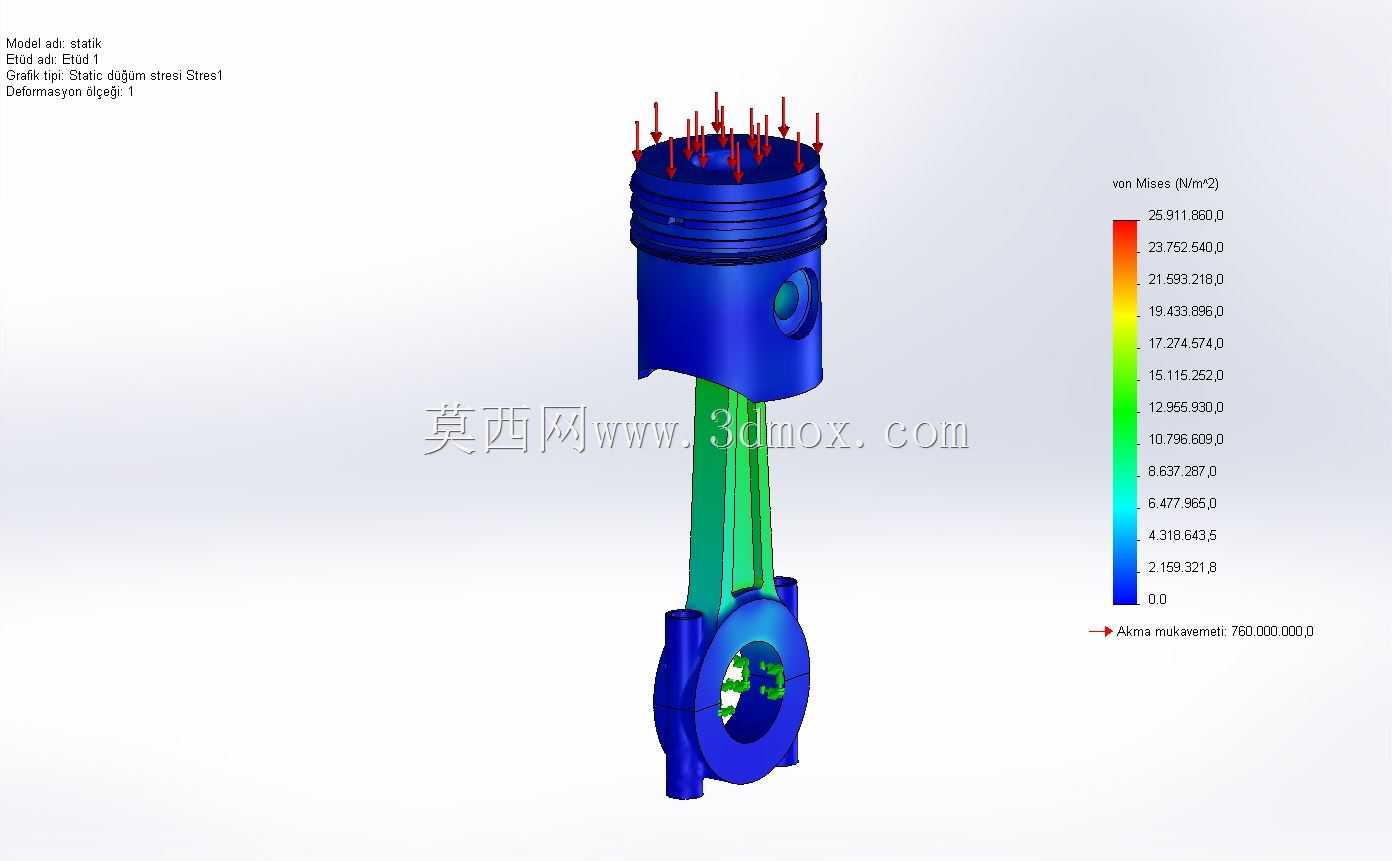

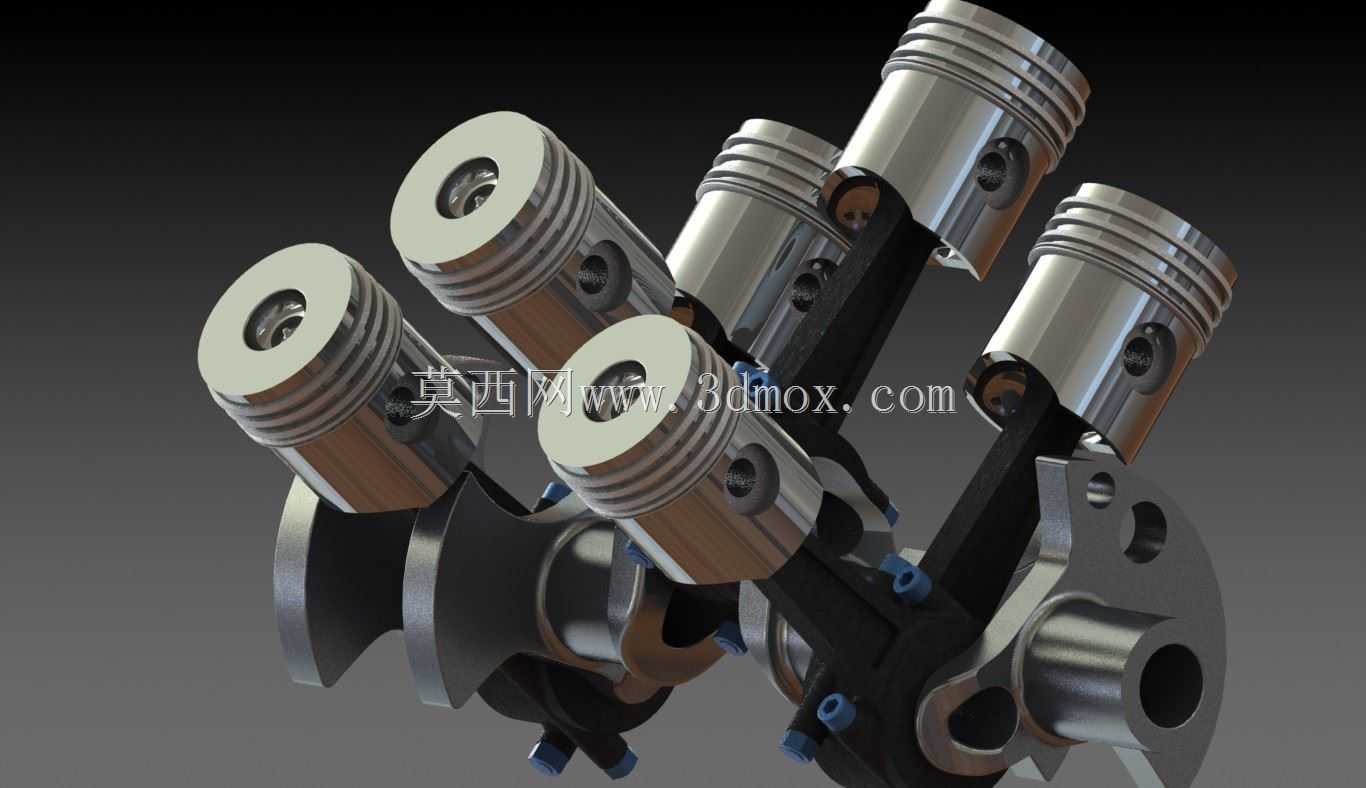

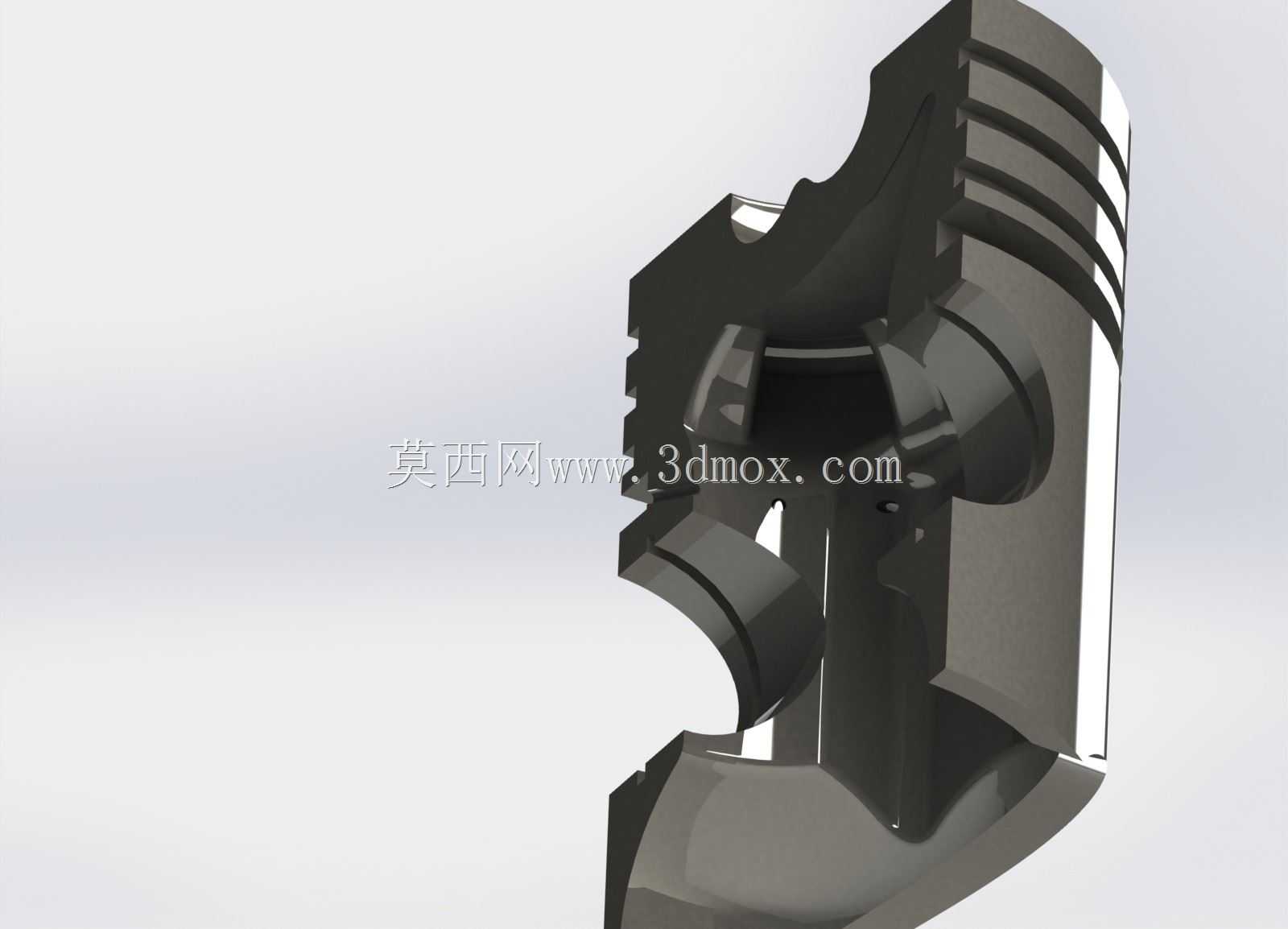

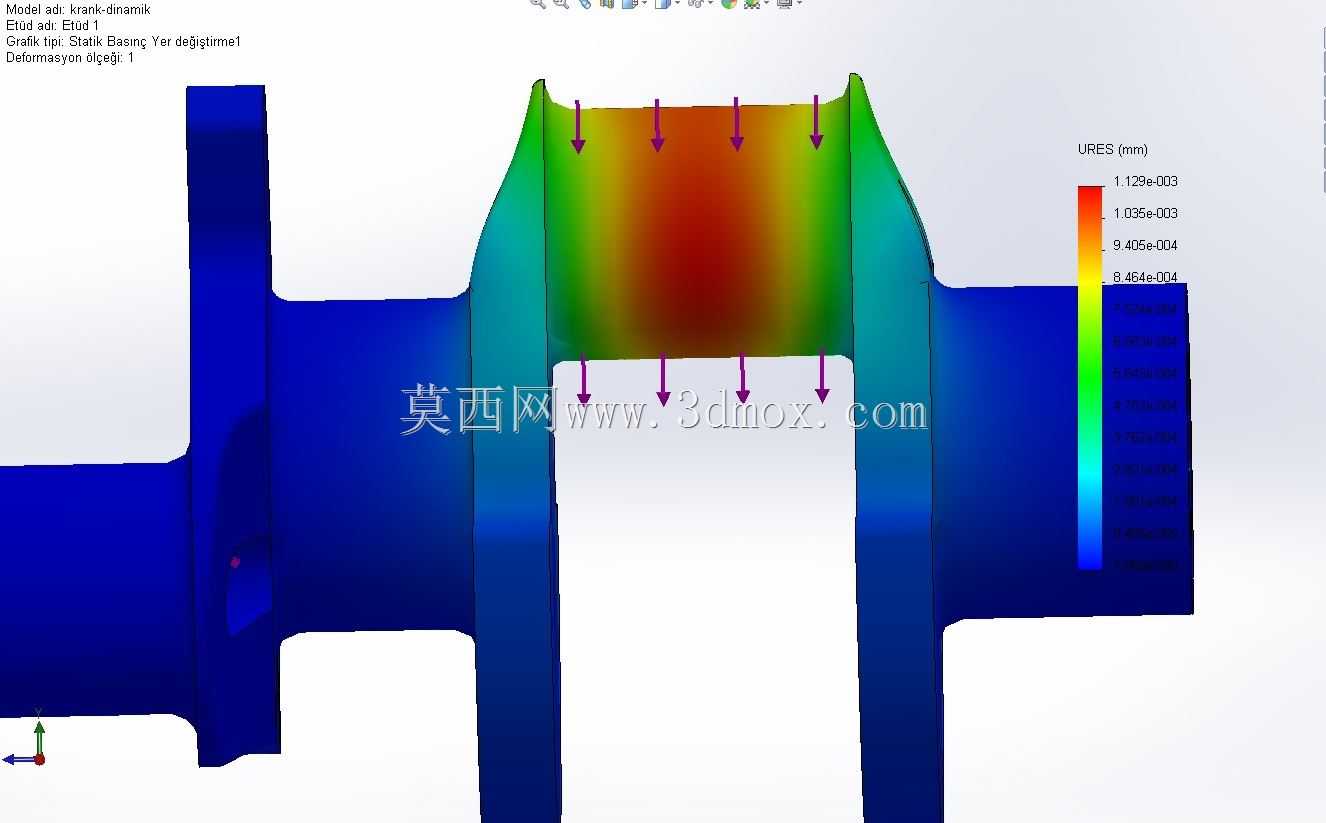

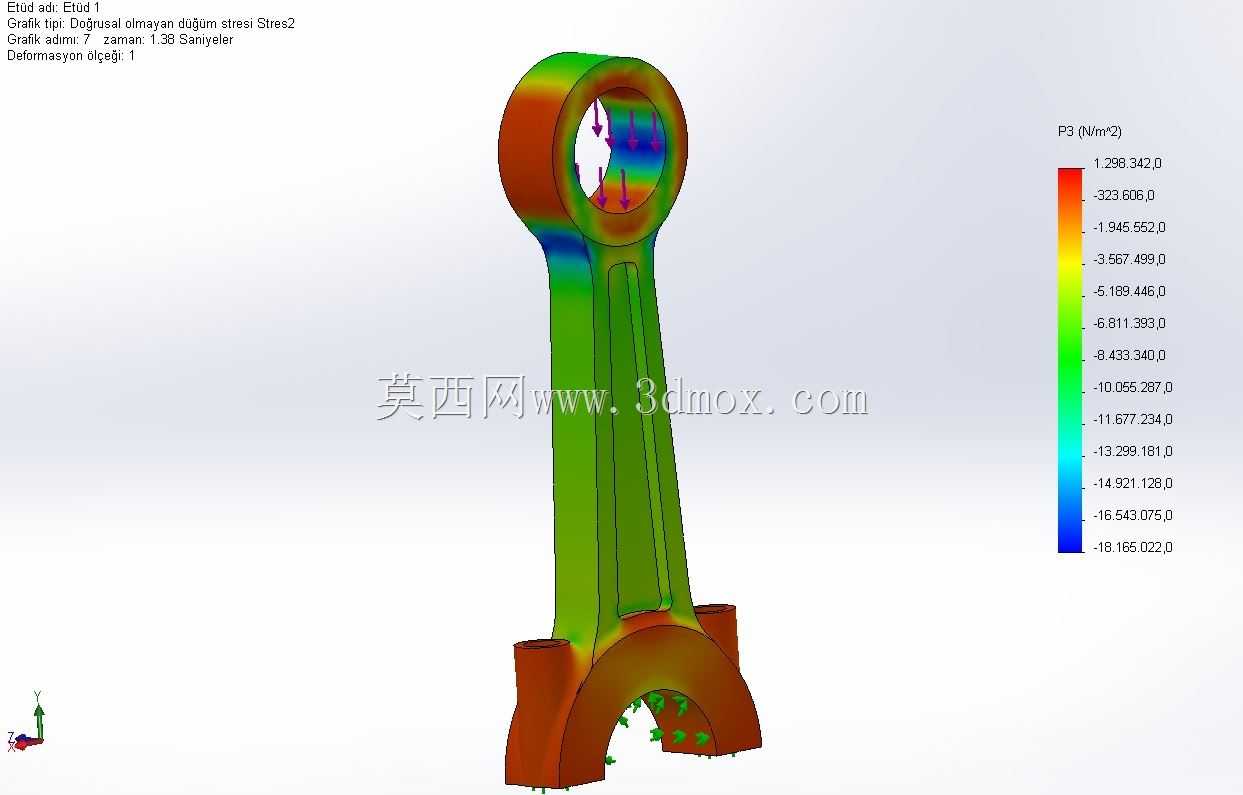

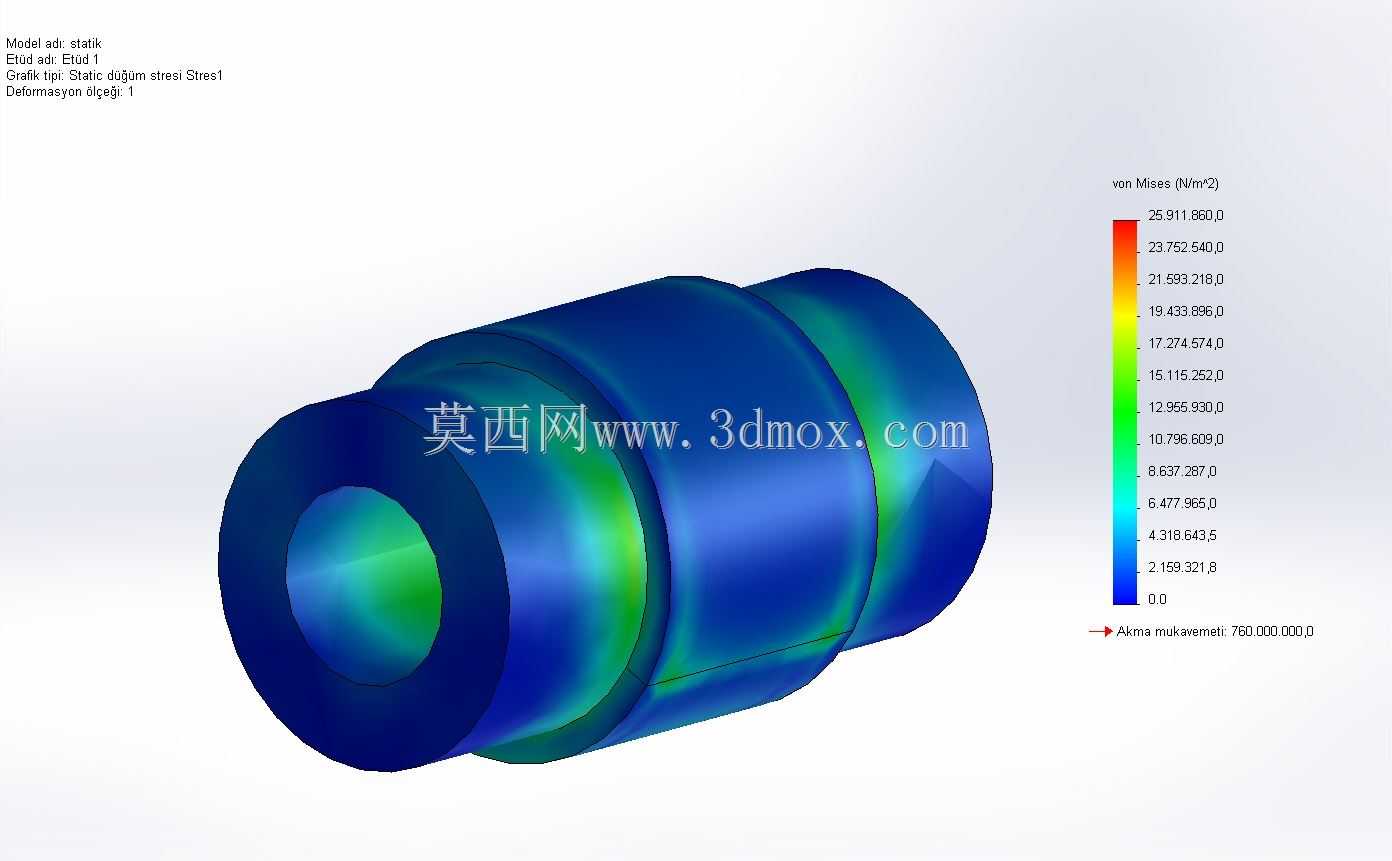

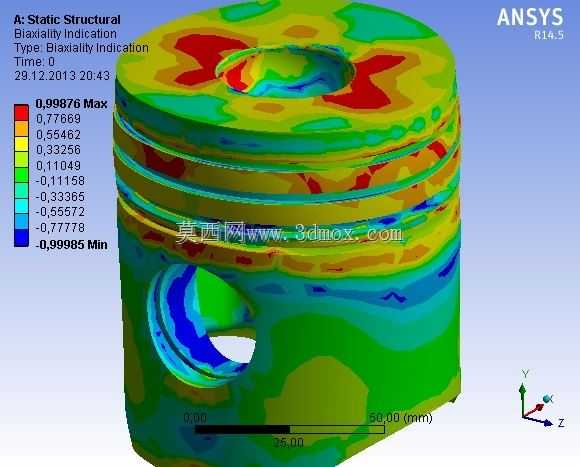

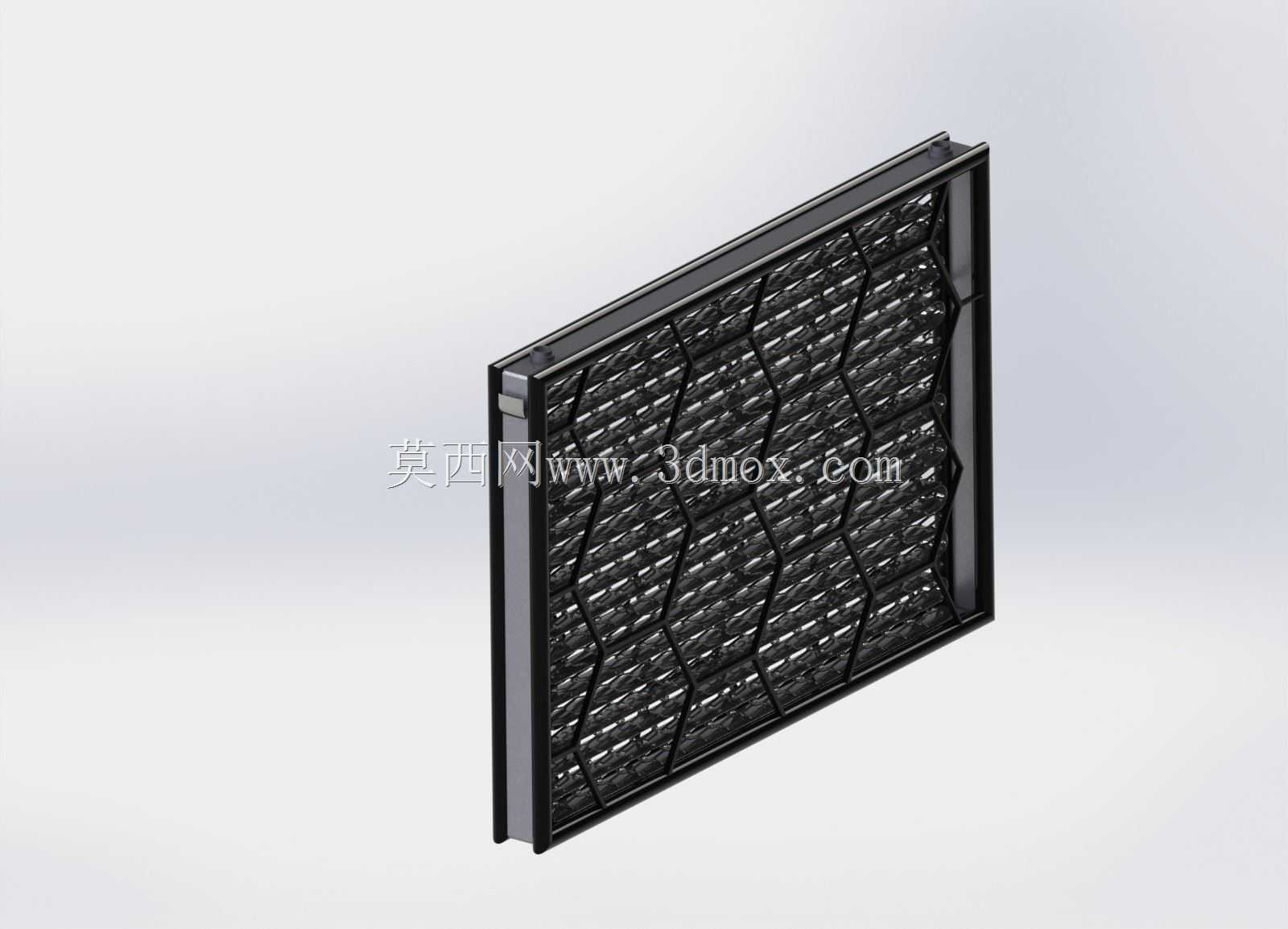

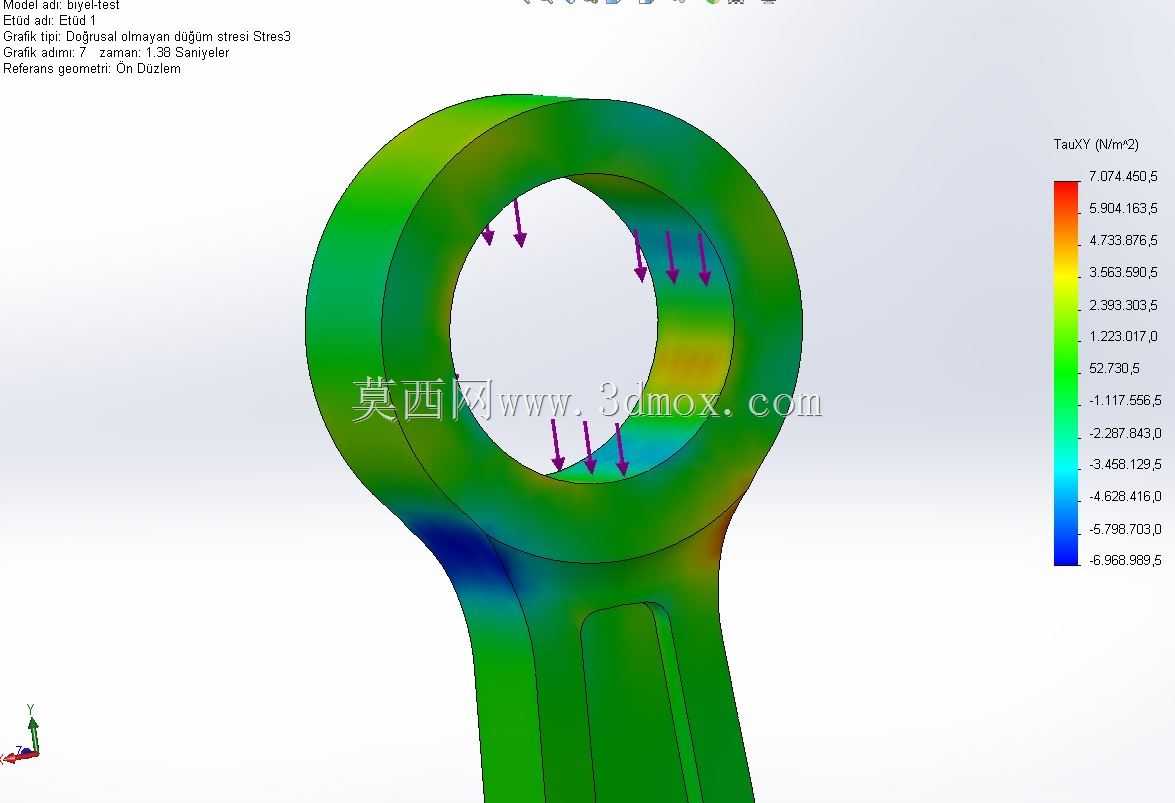

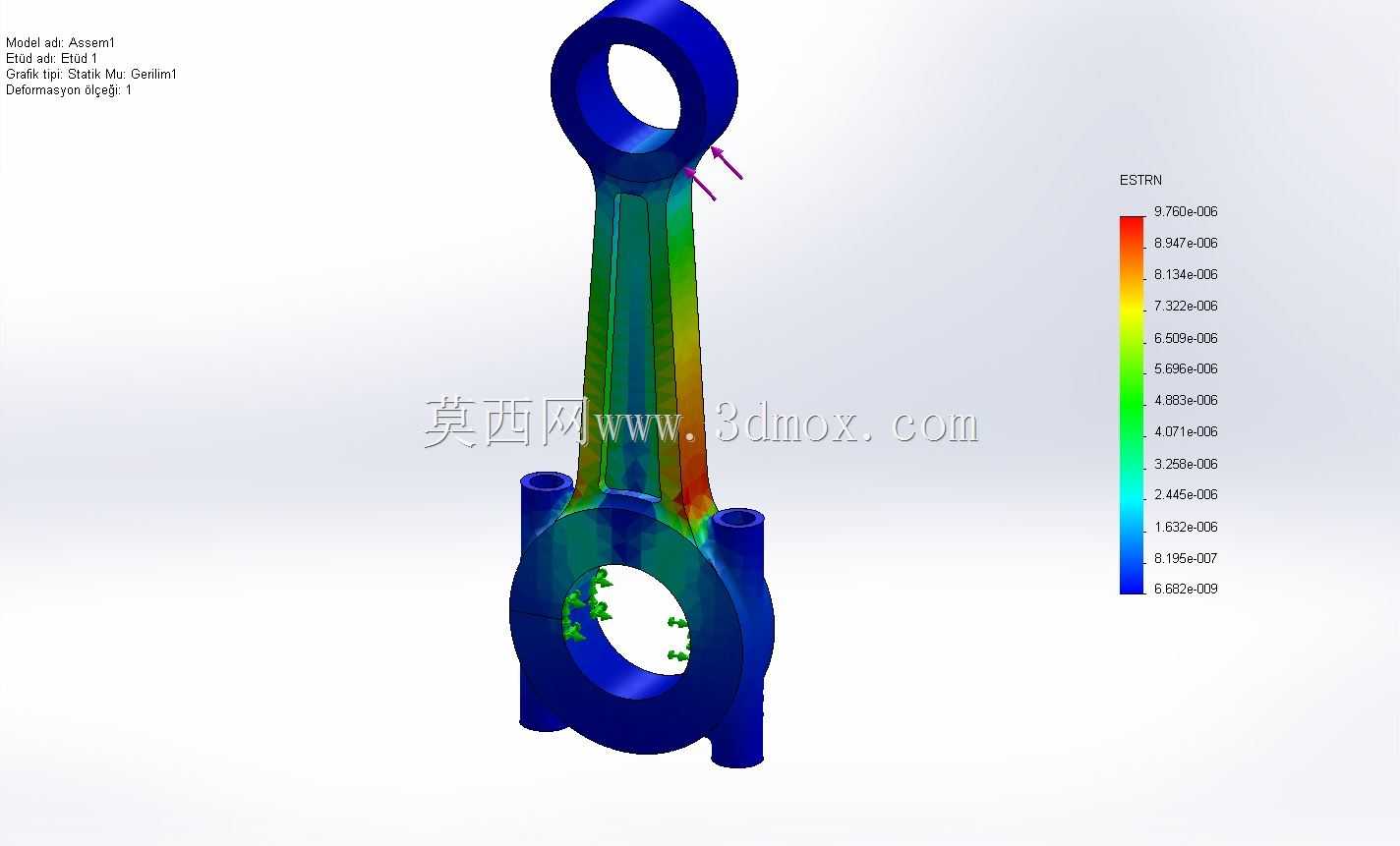

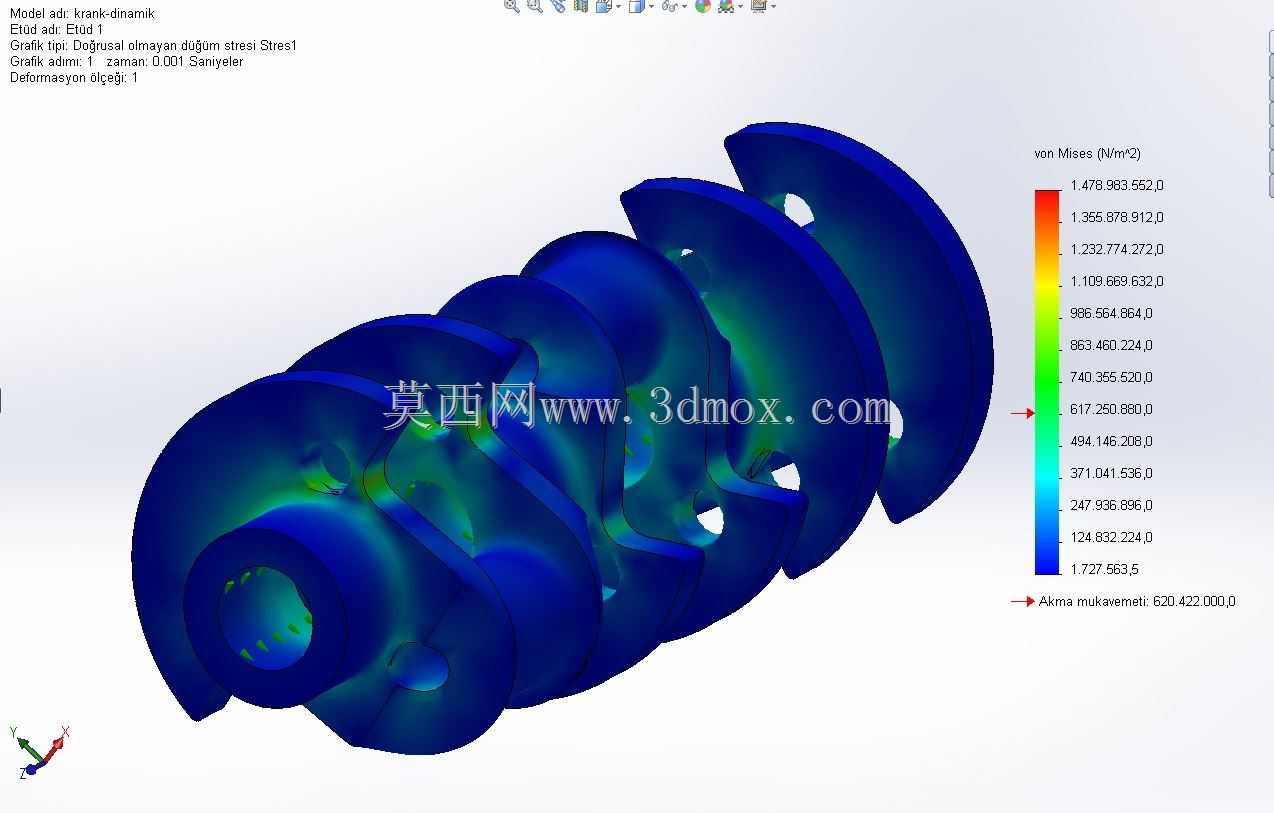

设计思路上，该结构优先平衡了动力输出平顺性与空间占用的矛盾，60度的气缸夹角可让曲轴每120度就有一个气缸进入做功行程，动力输出的脉动幅度远小于直列四缸机型，可降低曲轴与飞轮的扭转振动，减少传动系统的冲击载荷。建模过程中对冷却水道进行了等截面优化，确保两列气缸的冷却流量偏差控制在5%以内，避免前后端气缸出现温差过大导致的热变形不均；润滑系统采用主油道中置布局，通过缸体内部的钻孔油道向各主轴承、连杆轴承、凸轮轴轴承输送压力机油，同时在活塞底部设置冷却喷嘴，在高负荷工况下向活塞内腔喷射机油降低活塞温度，避免活塞过热烧蚀。进排气系统的布局充分考虑了后期维护的便利性，空气滤清器布置在V型夹角的上方空间，更换滤芯时无需拆解周边管线，排气歧管采用模块化分段设计，单缸排气支管损坏时可单独更换，无需更换整根歧管，降低运维成本。

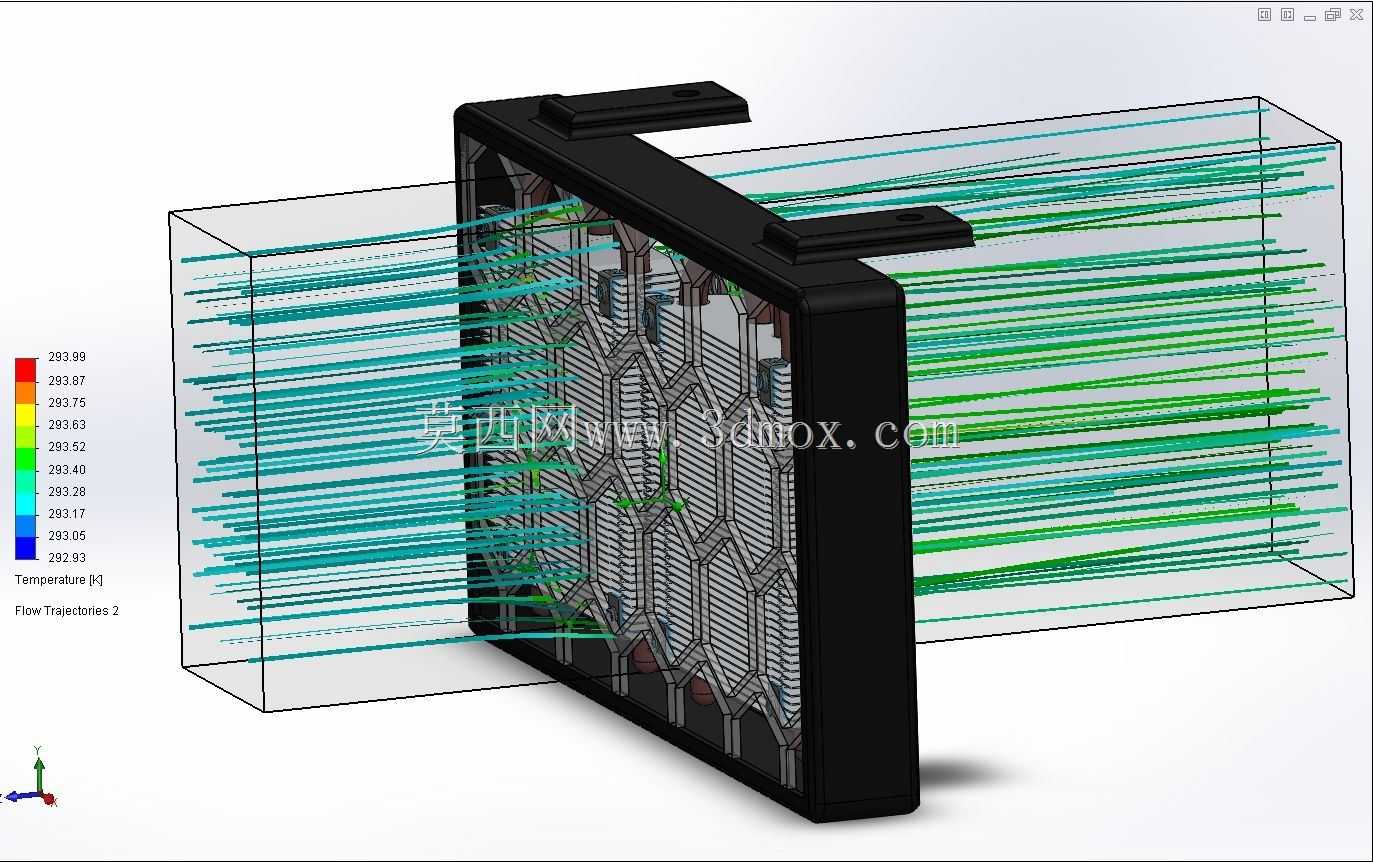

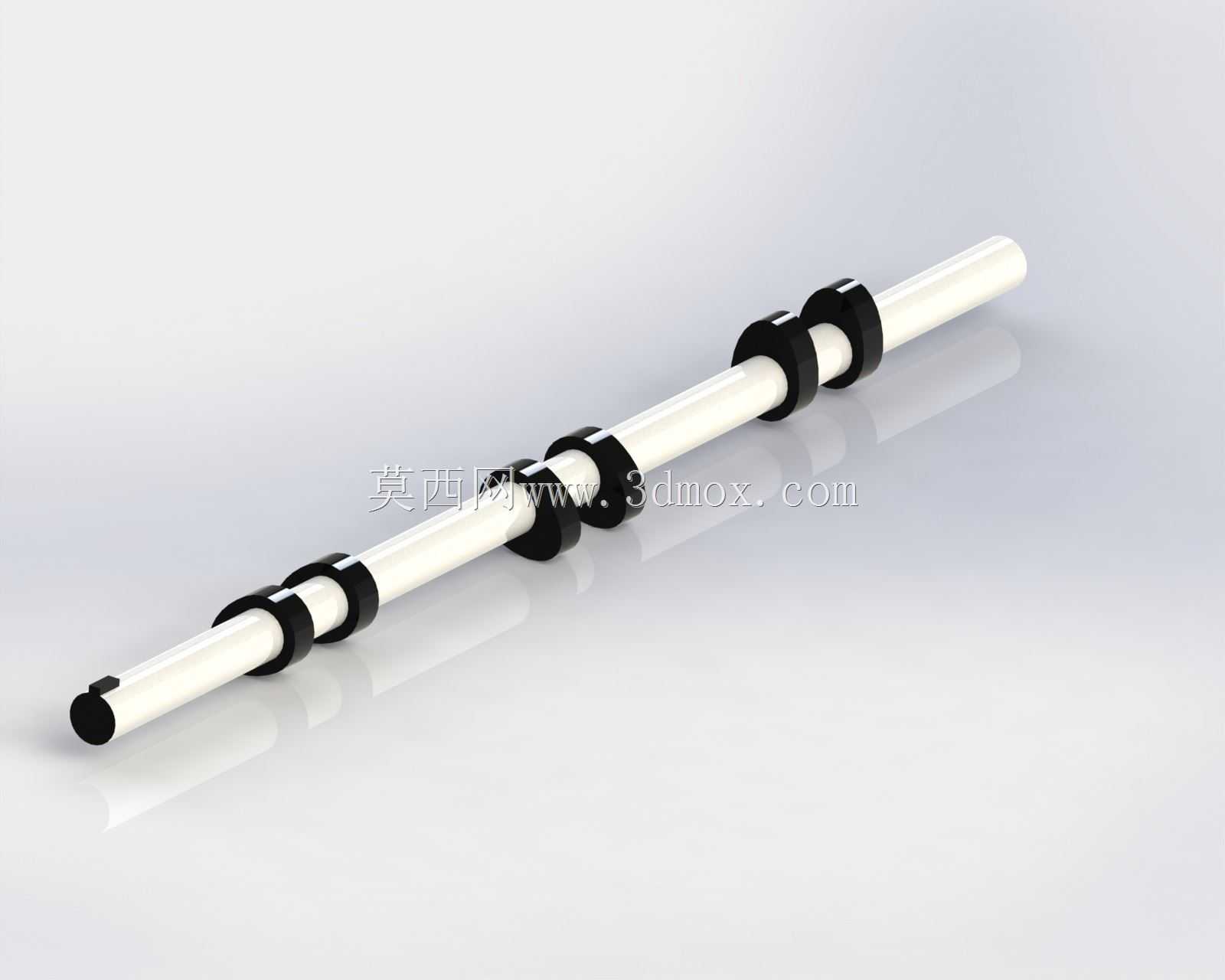

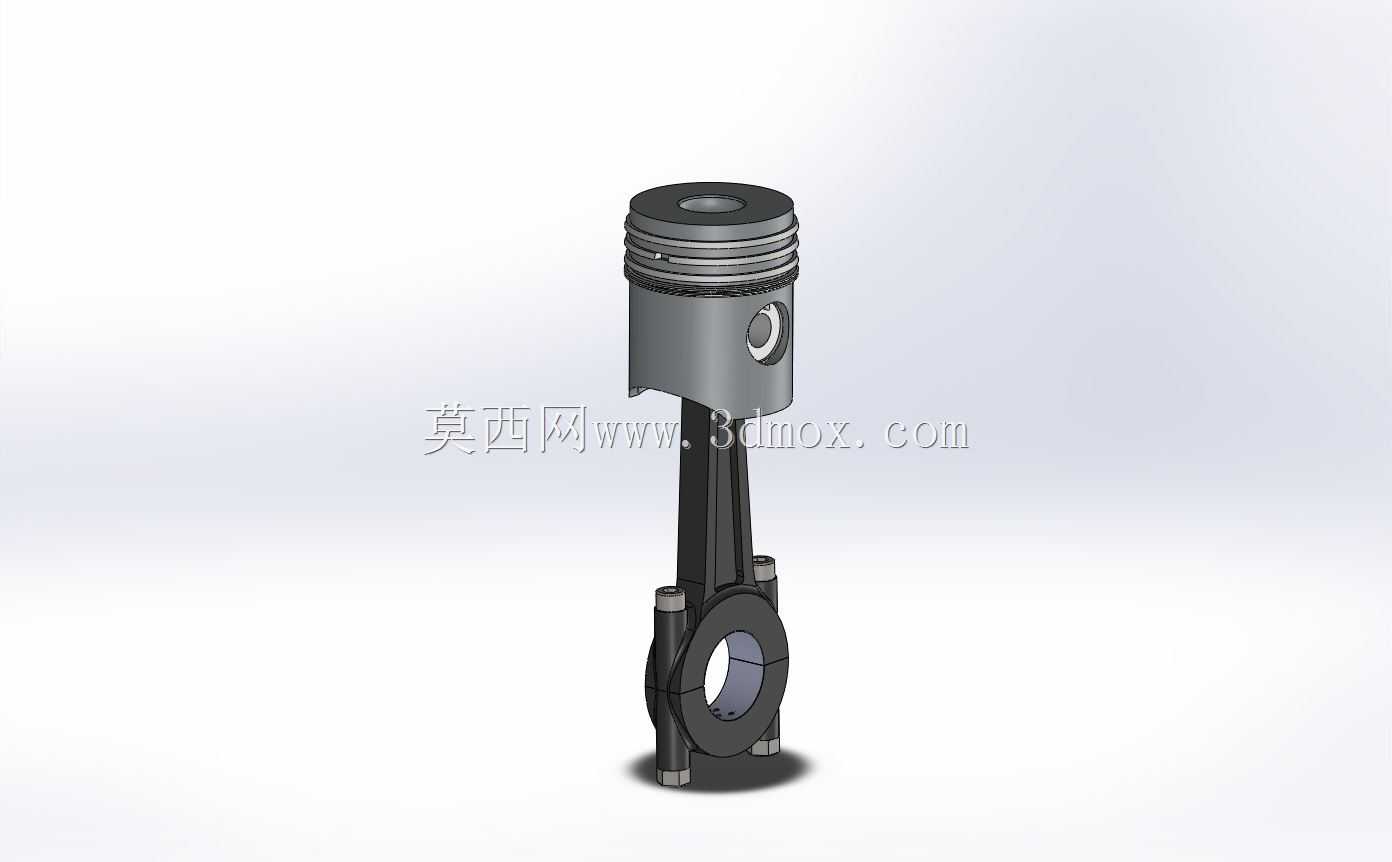

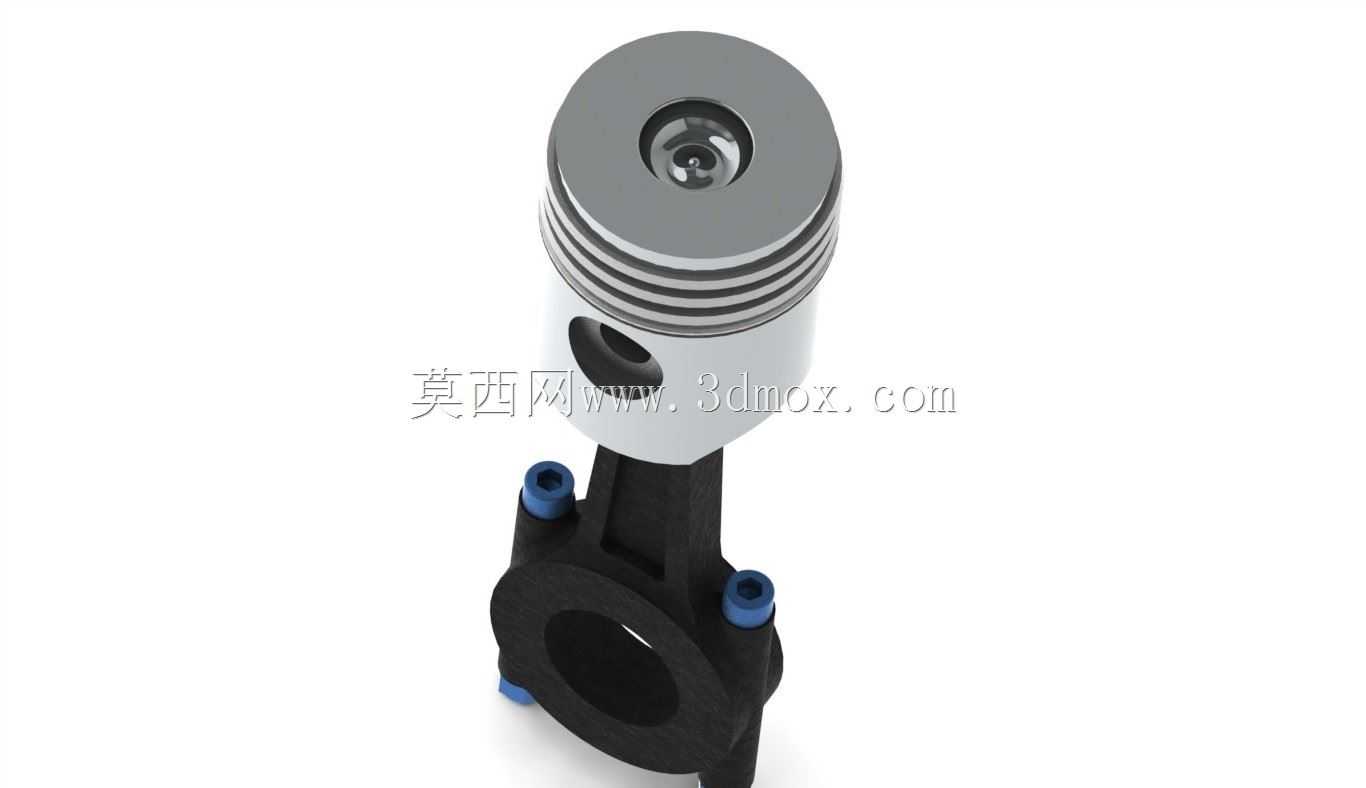

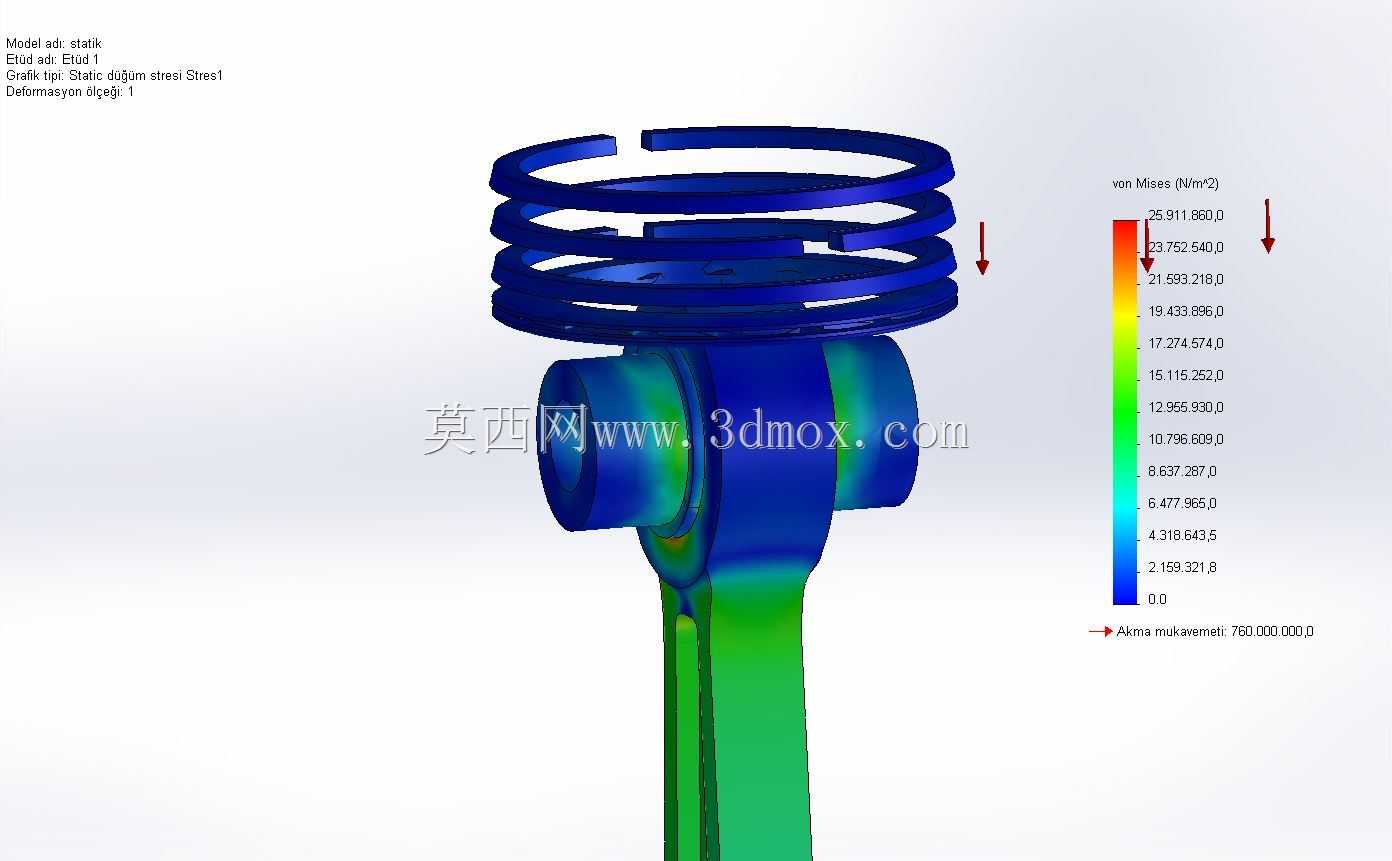

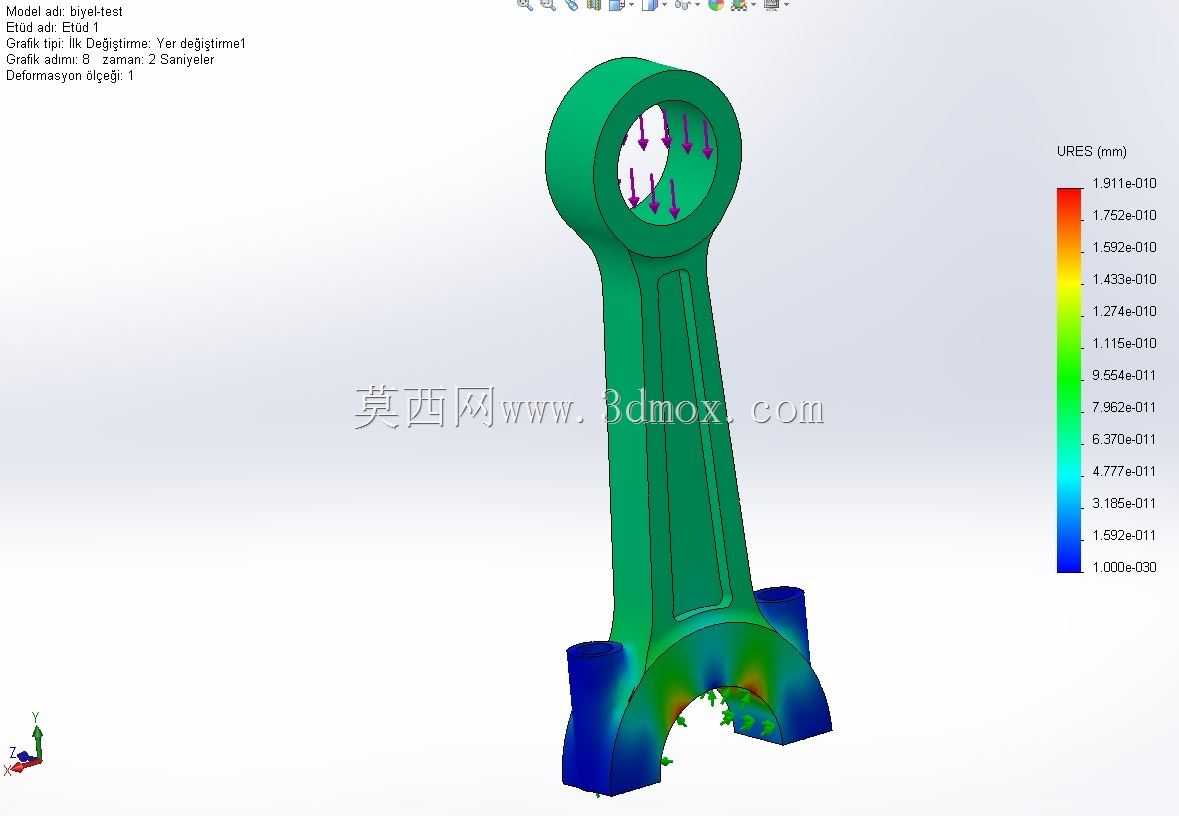

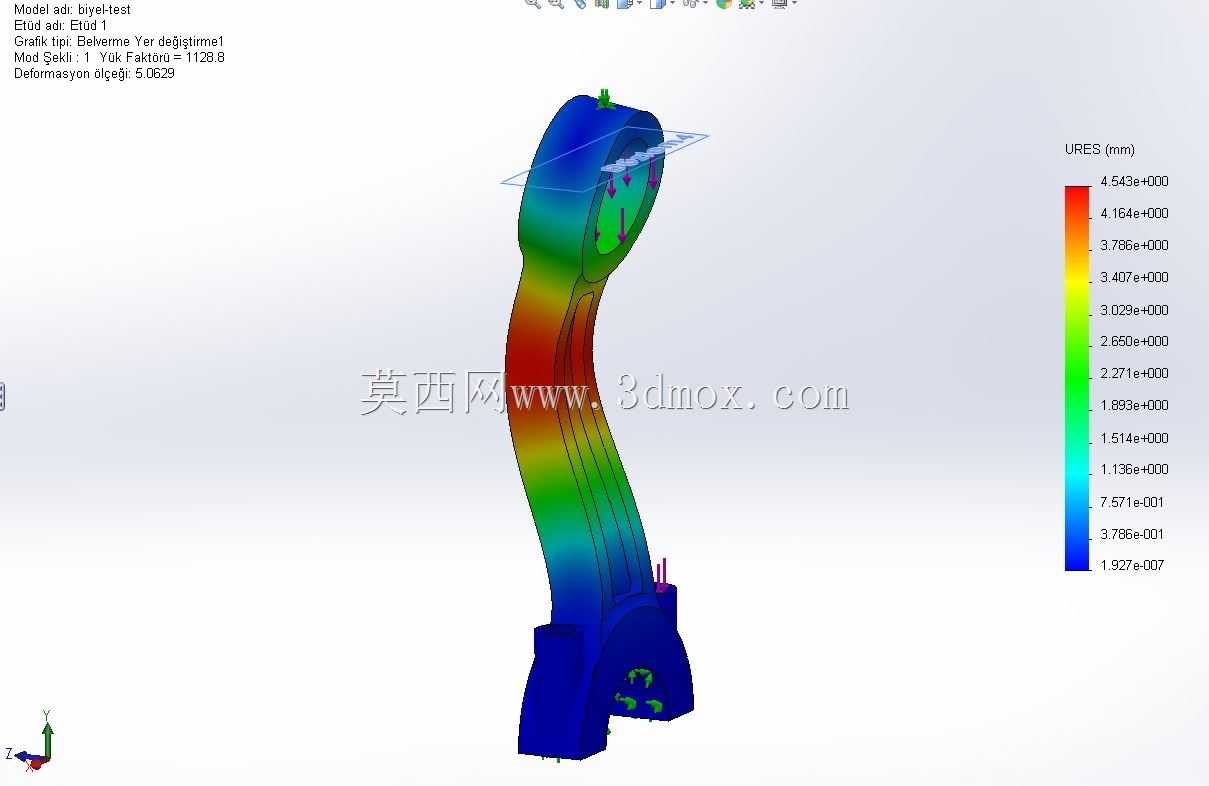

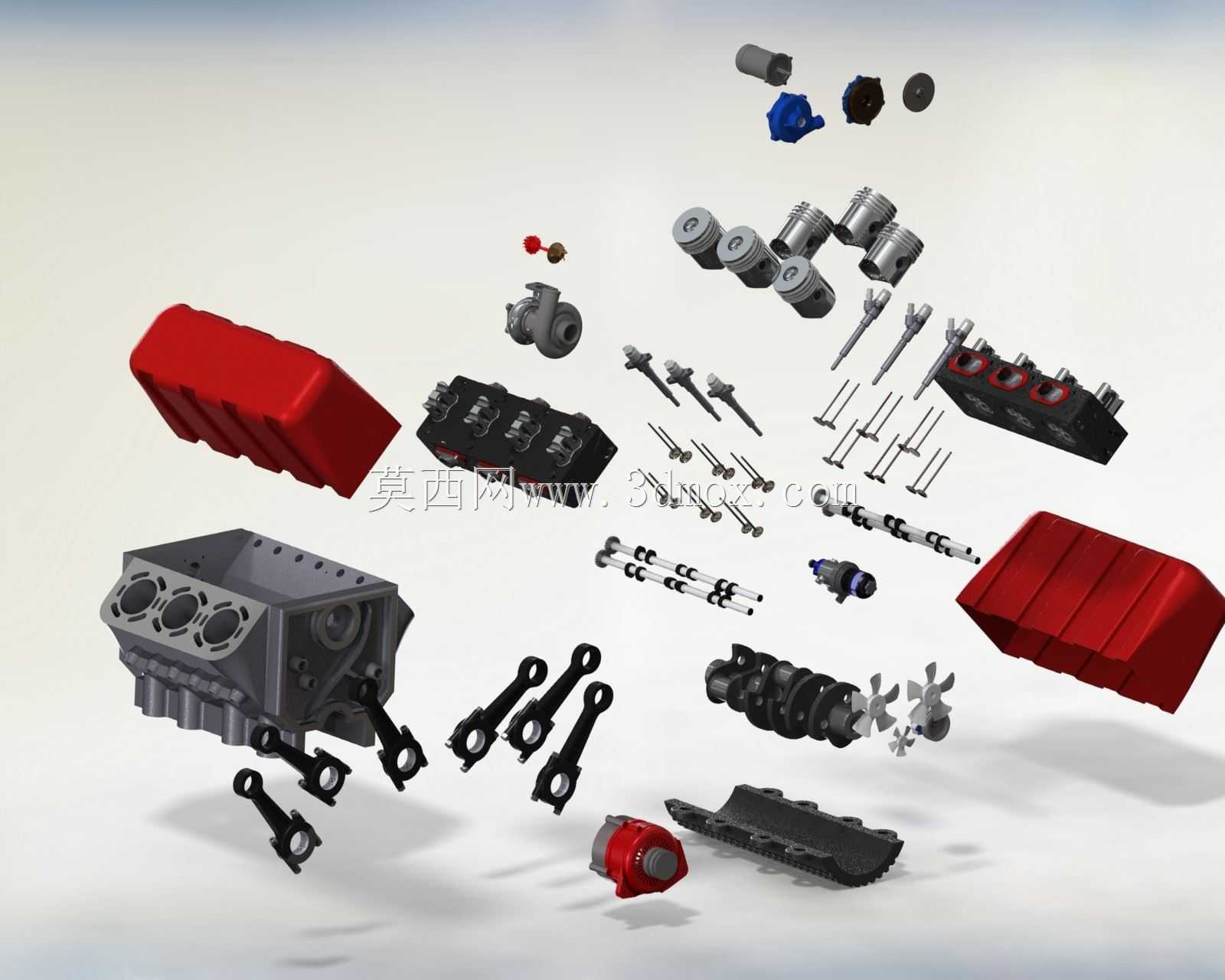

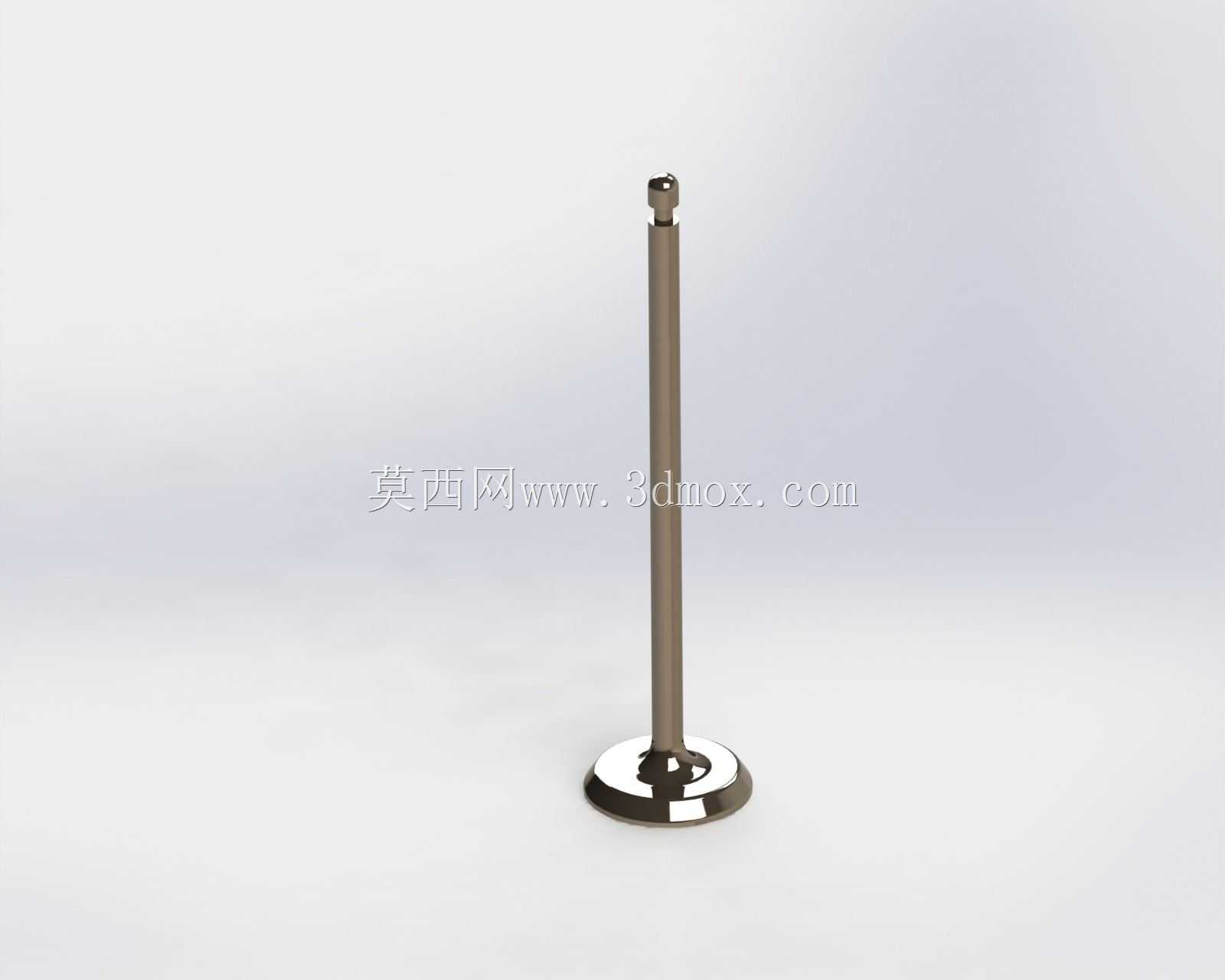

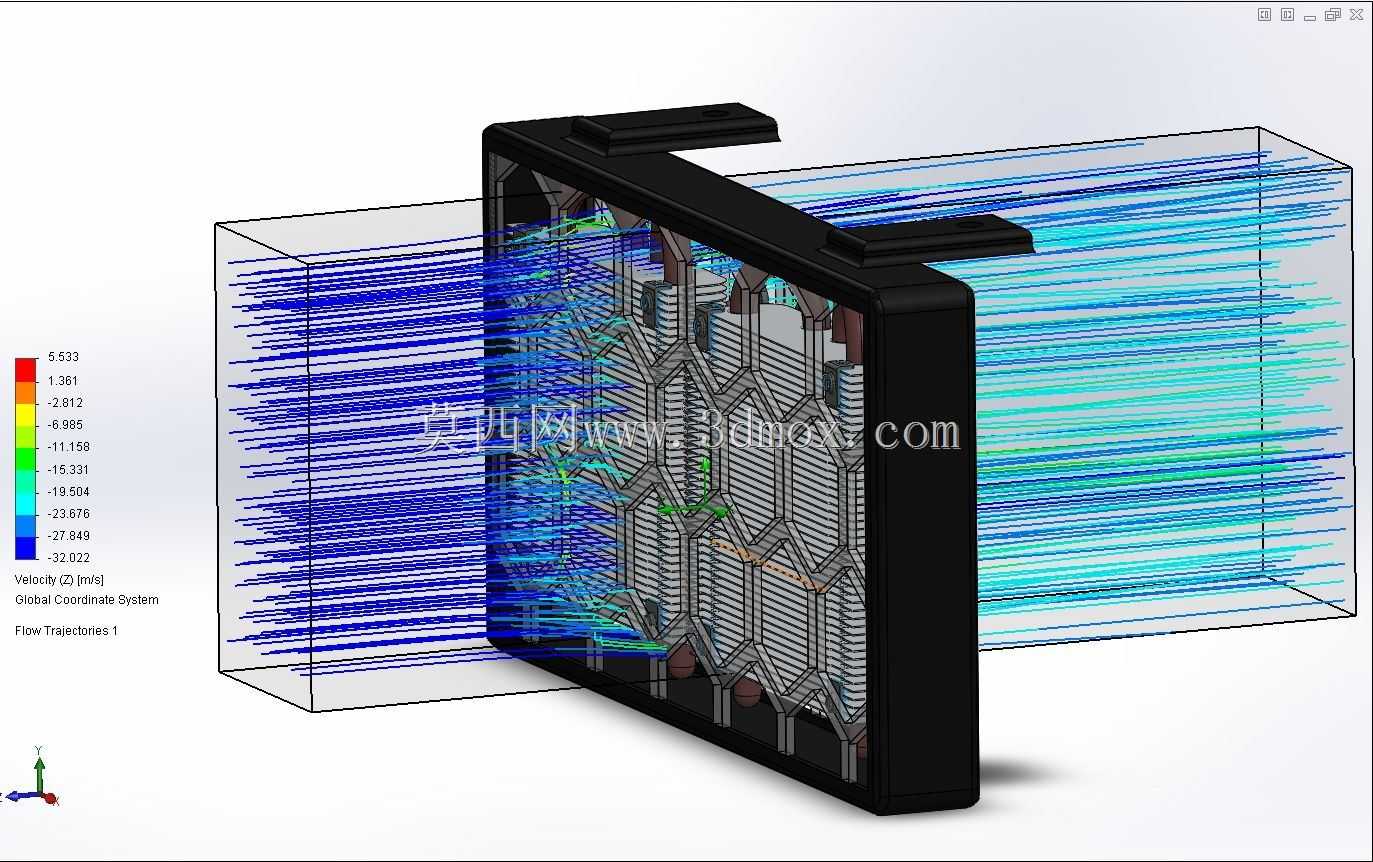

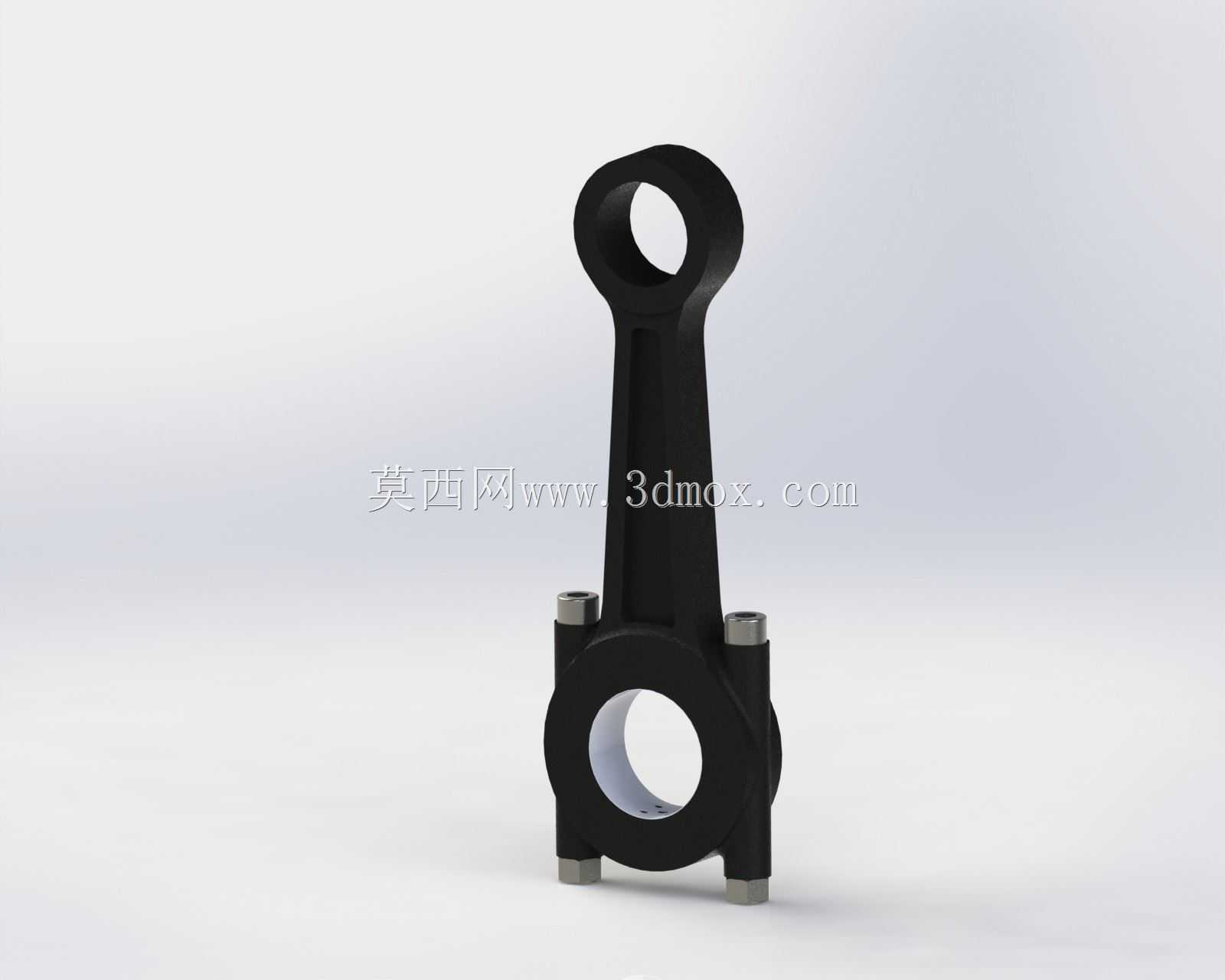

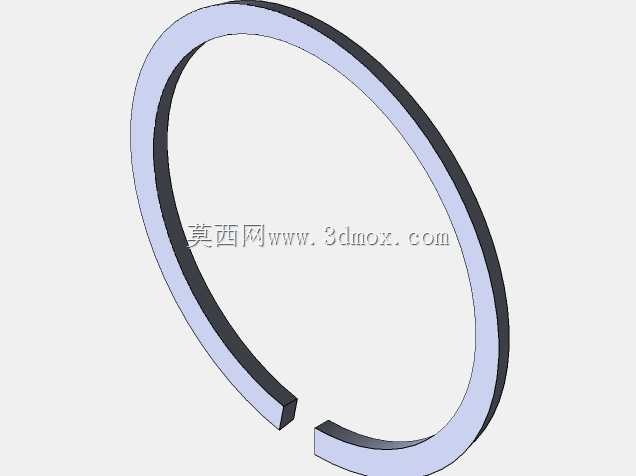

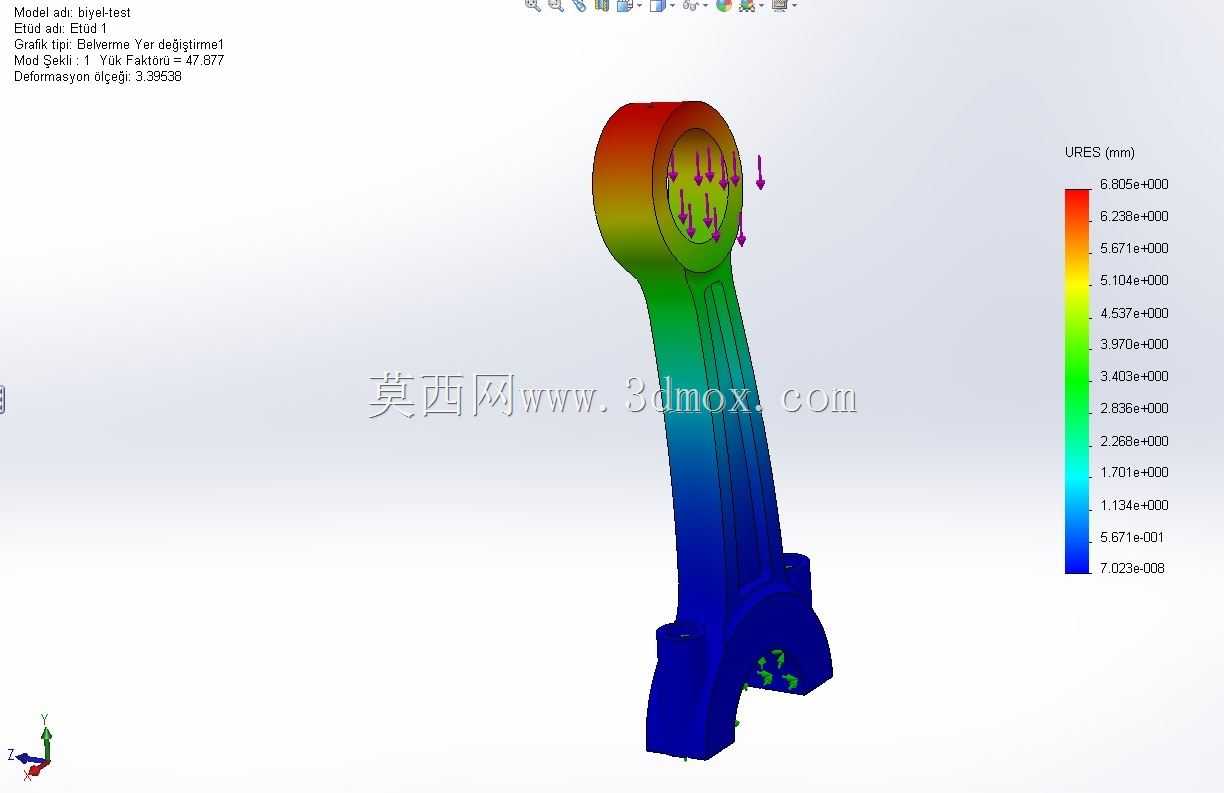

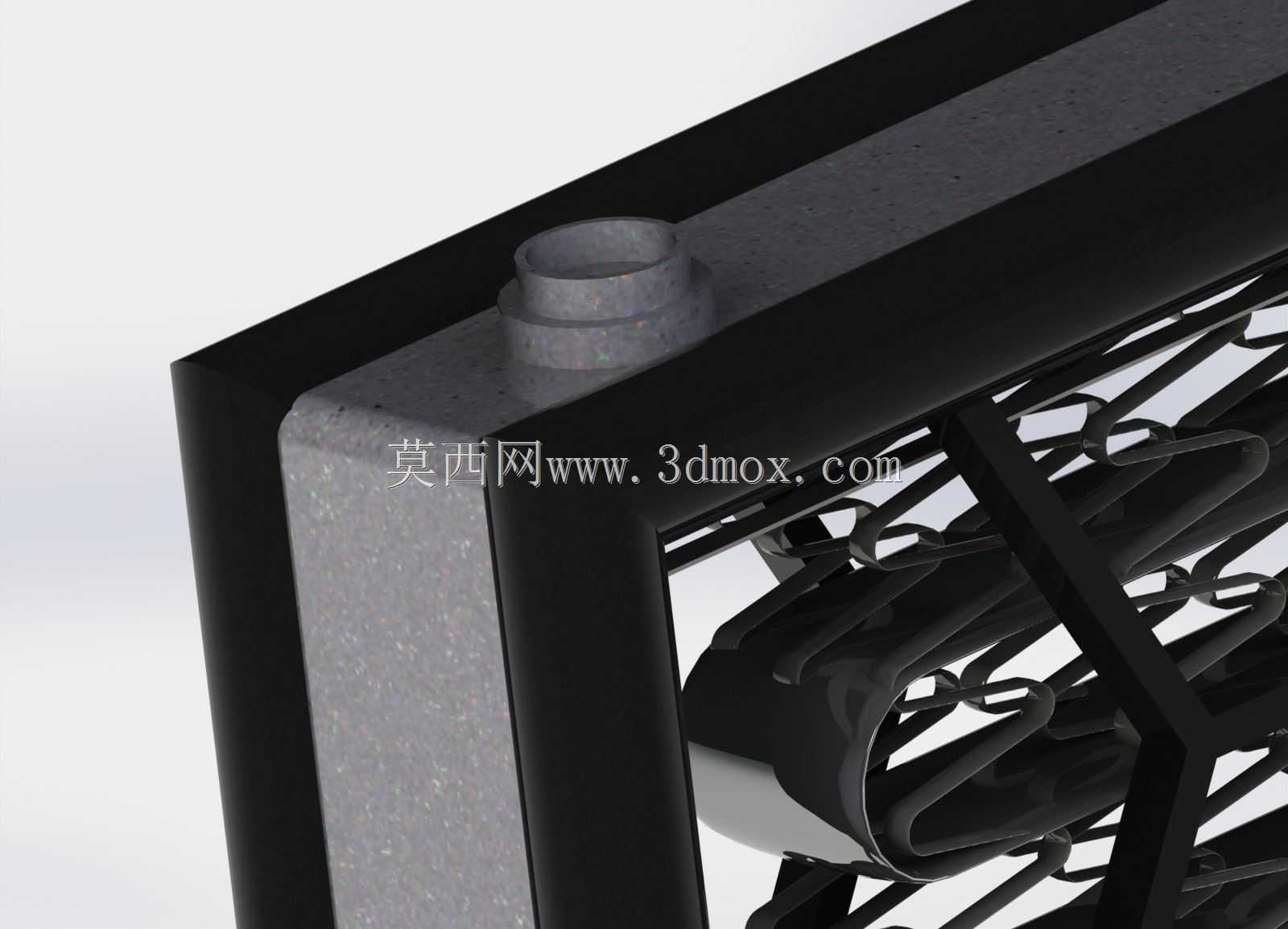

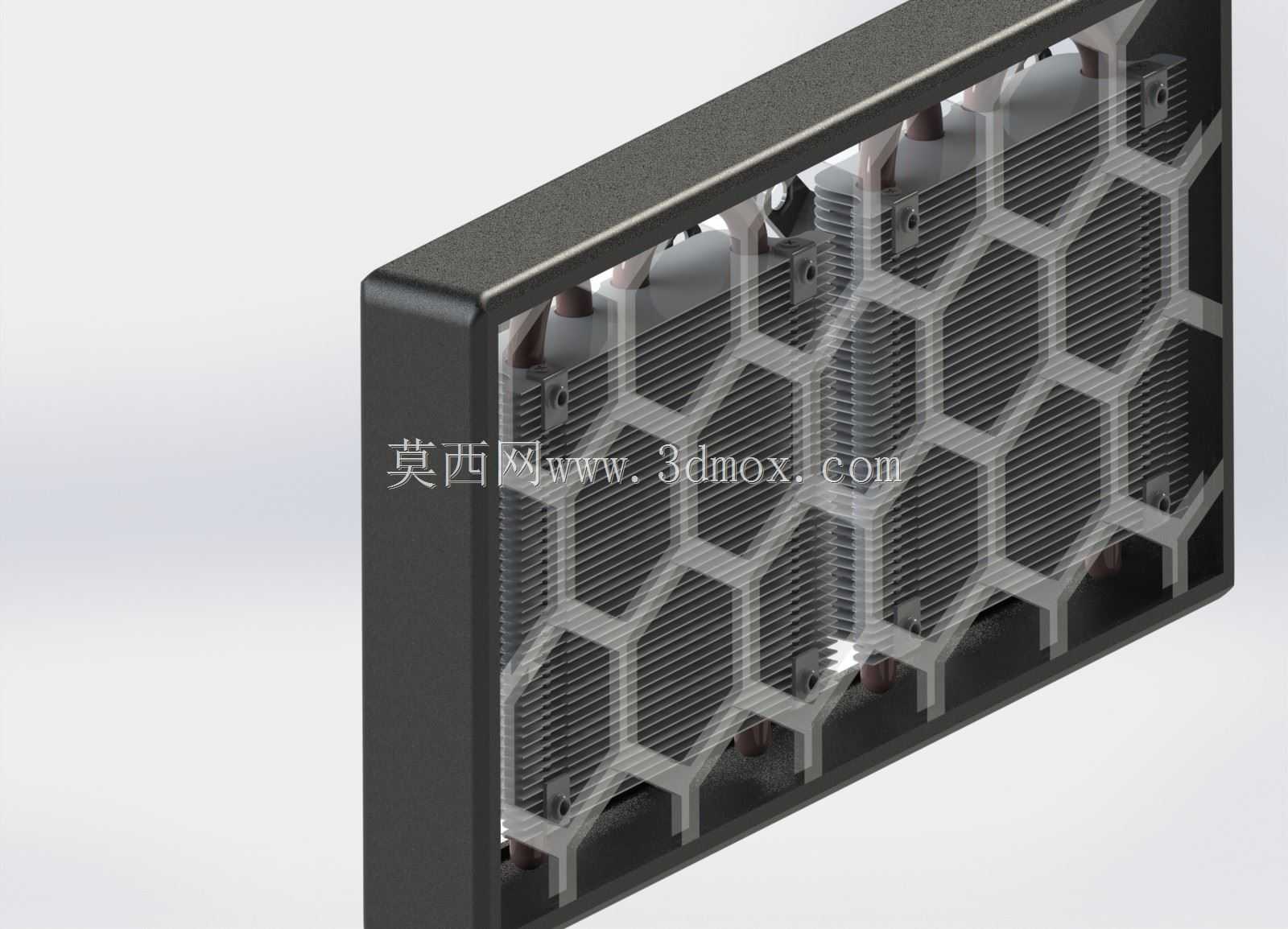

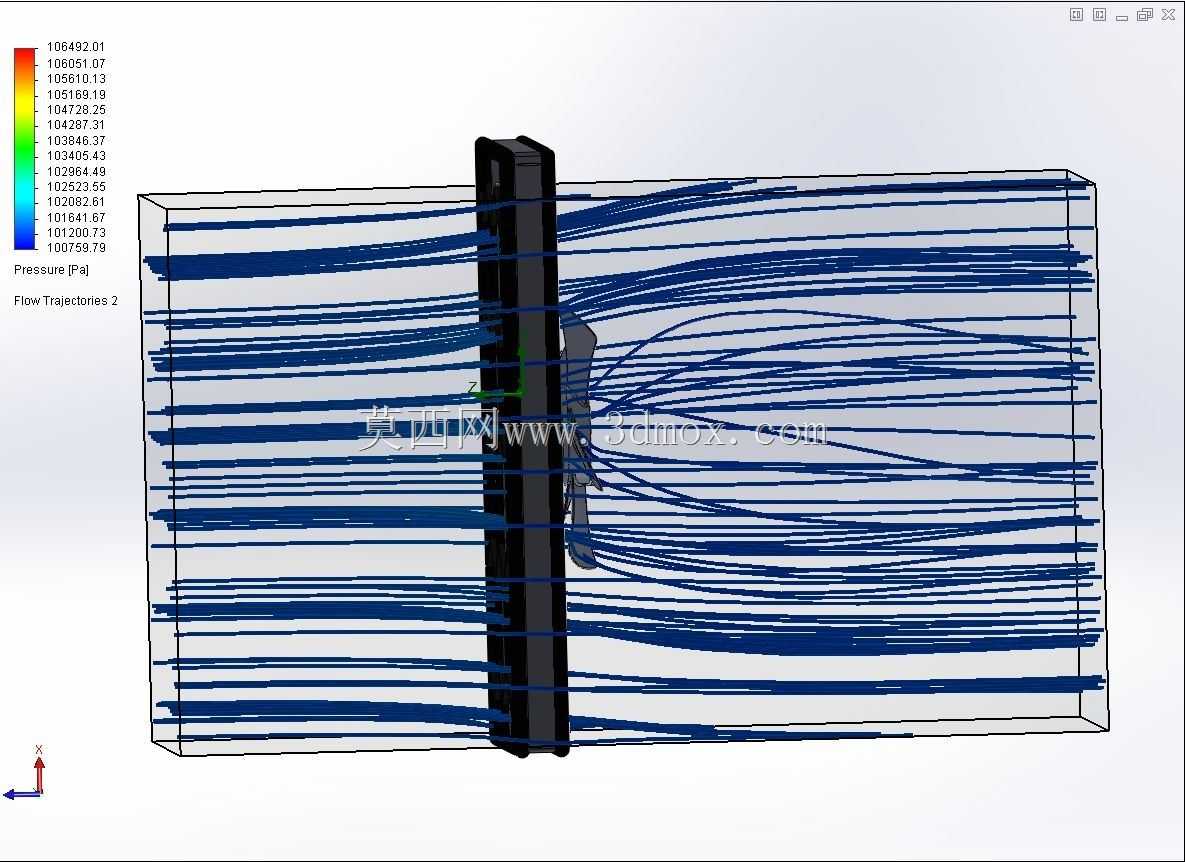

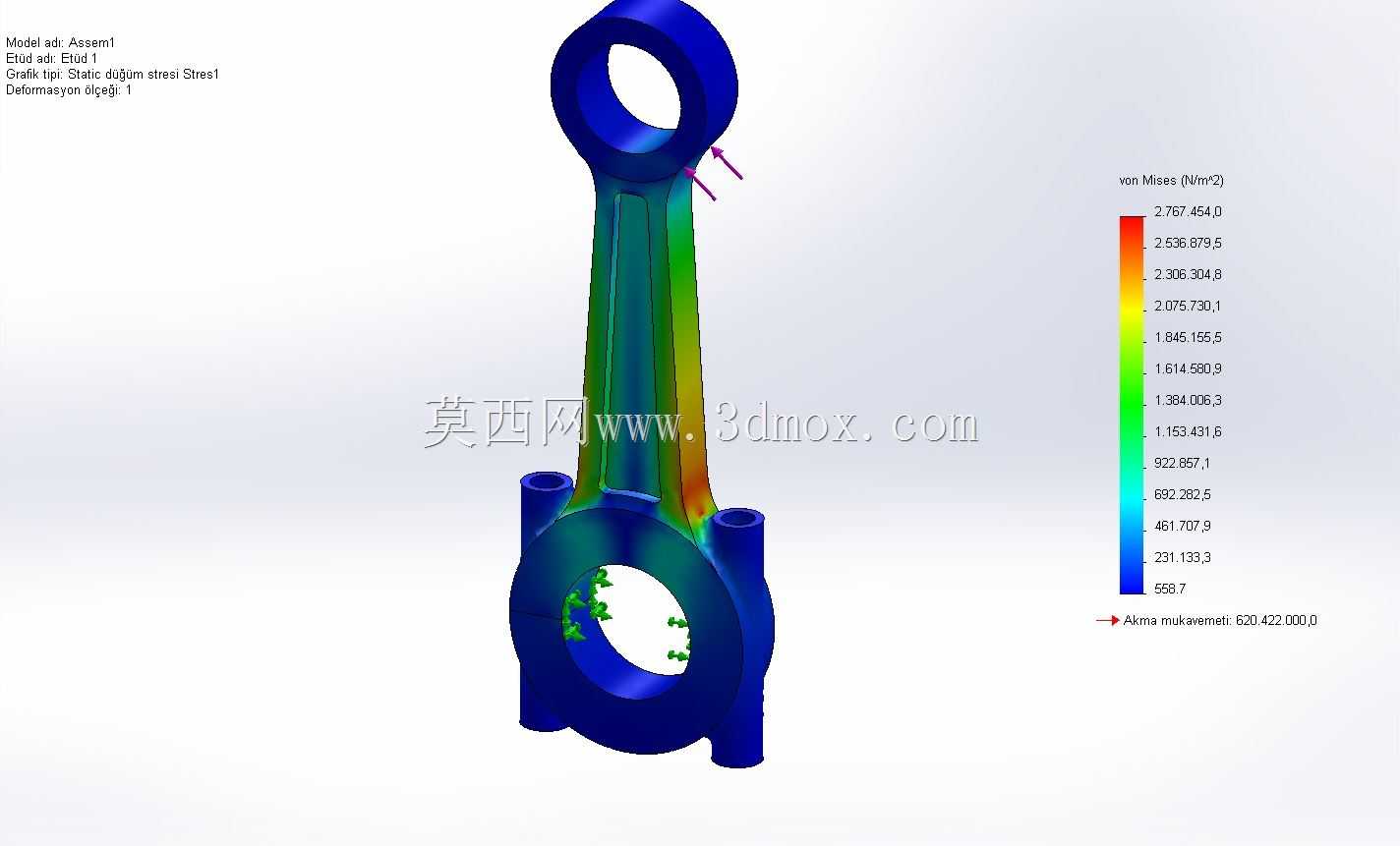

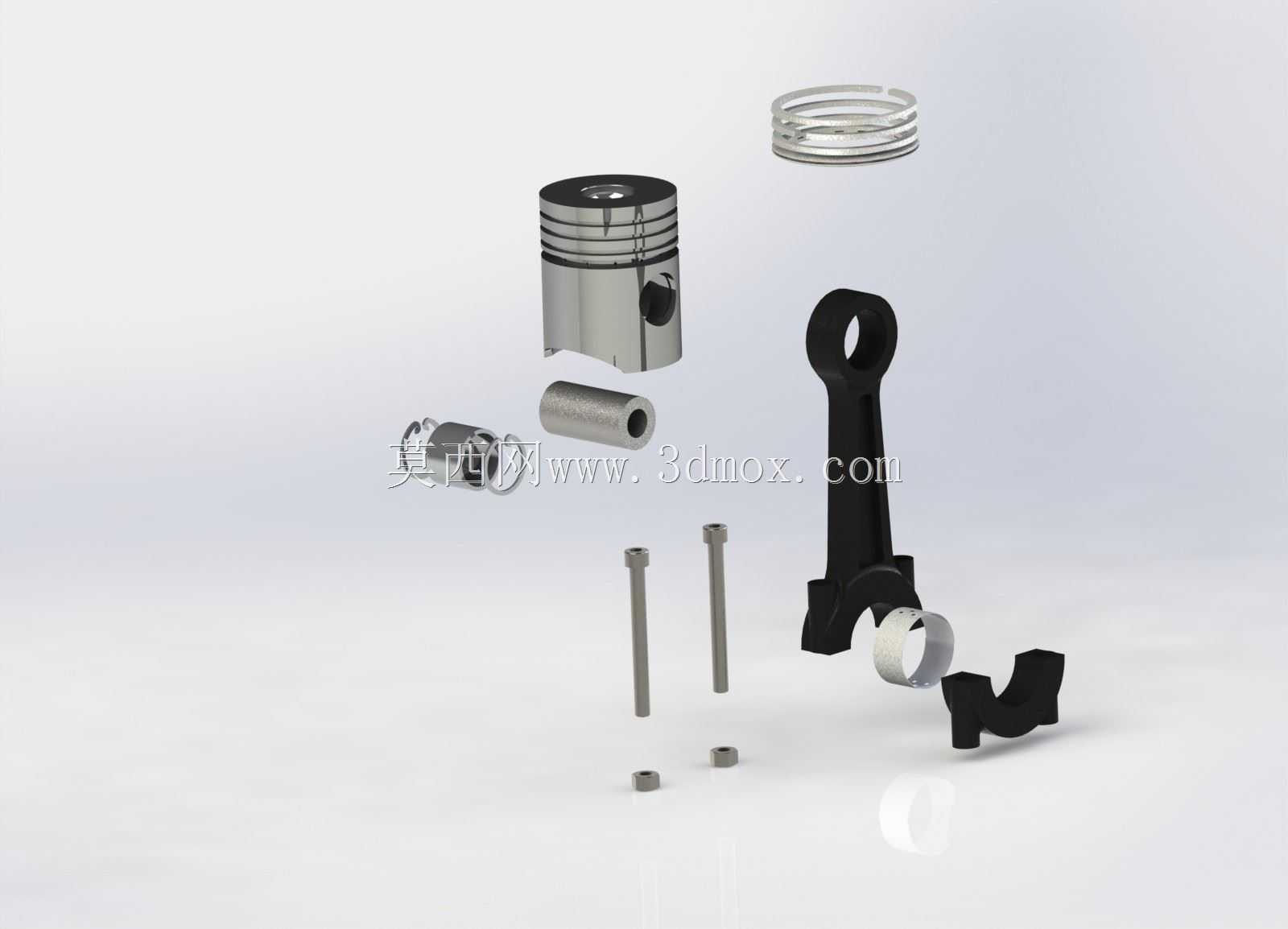

从安装边界来看，该动力总成的悬置点采用四点式布局，分别布置在缸体两侧的前后端位置，悬置安装面的平面度公差控制在0.1mm以内，可避免安装时产生附加应力导致缸体变形；飞轮壳采用SAE标准接口尺寸，可匹配不同规格的离合器壳与变速箱输入轴，适配不同设备的传动系统对接需求；整机的横向宽度控制在850mm以内，高度控制在900mm以内，纵向长度控制在700mm以内，可适配多数中型动力舱的安装空间要求；前端冷却模块的安装支架预留了20mm的调节间隙，可根据不同应用场景调整散热器与风扇的距离，适配不同散热功率的配置需求。所有外接管路的接头都采用标准公制螺纹规格，燃油 inlet 接口、回油接口、冷却液进出口、机油压力检测接口的位置都布置在动力总成的外侧，无需拆解外围部件即可完成管路对接与传感器安装，大幅提升设备总装环节的装配效率。在结构细节上，该模型还原了正时链条传动结构、活塞连杆组的装配关系、配气机构的凸轮轴与摇臂布局，可作为动力总成匹配设计、教学演示、结构拆解学习的参考载体，帮助设计人员直观理解V型柴油机的内部构造与装配逻辑，在新设备动力舱布局设计阶段，可直接调用该模型进行空间干涉检查，提前规避管线、悬置与周边结构的干涉问题，缩短研发阶段的布局验证周期。
