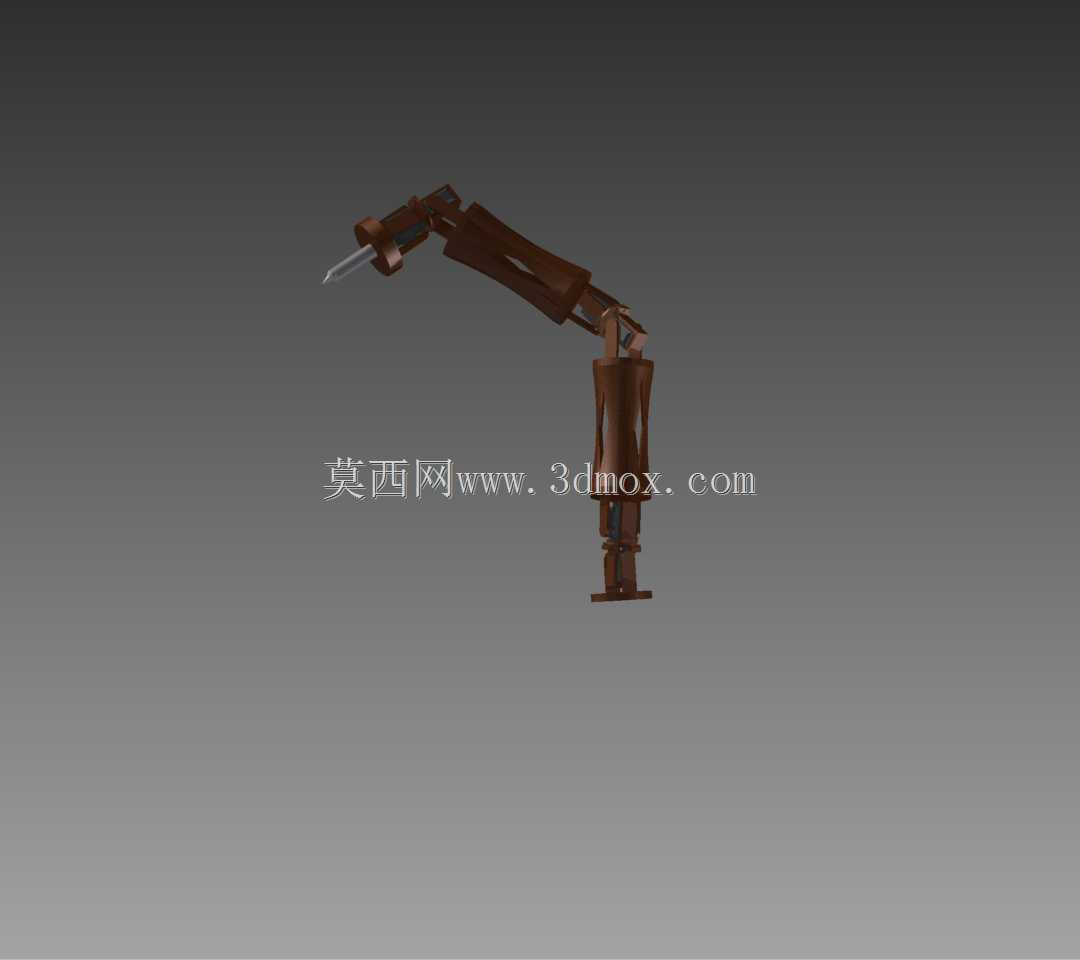

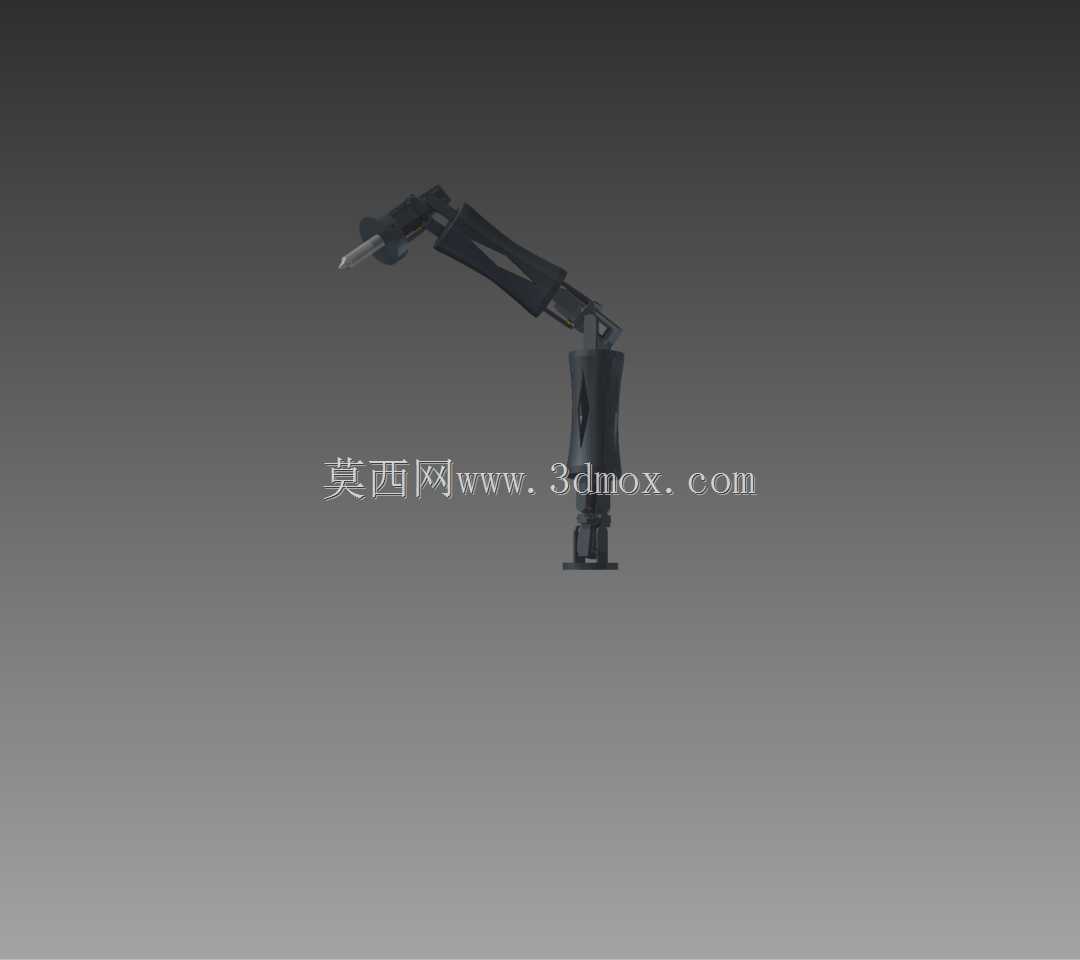

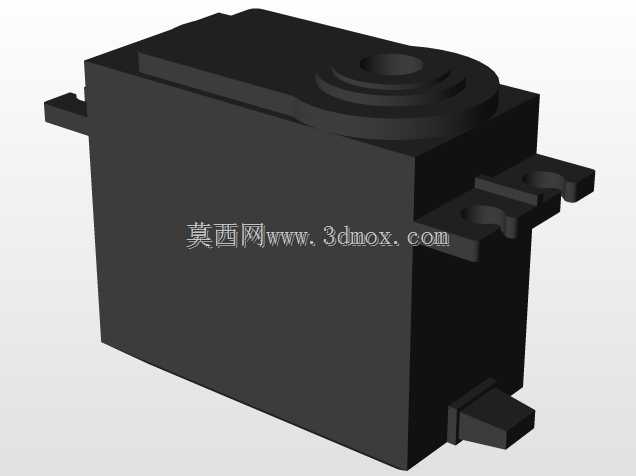

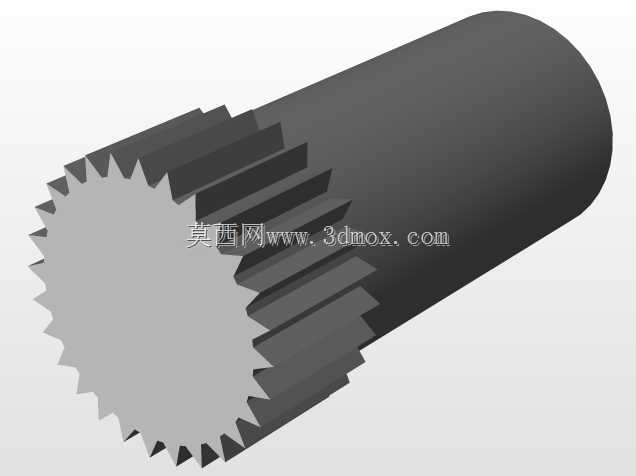

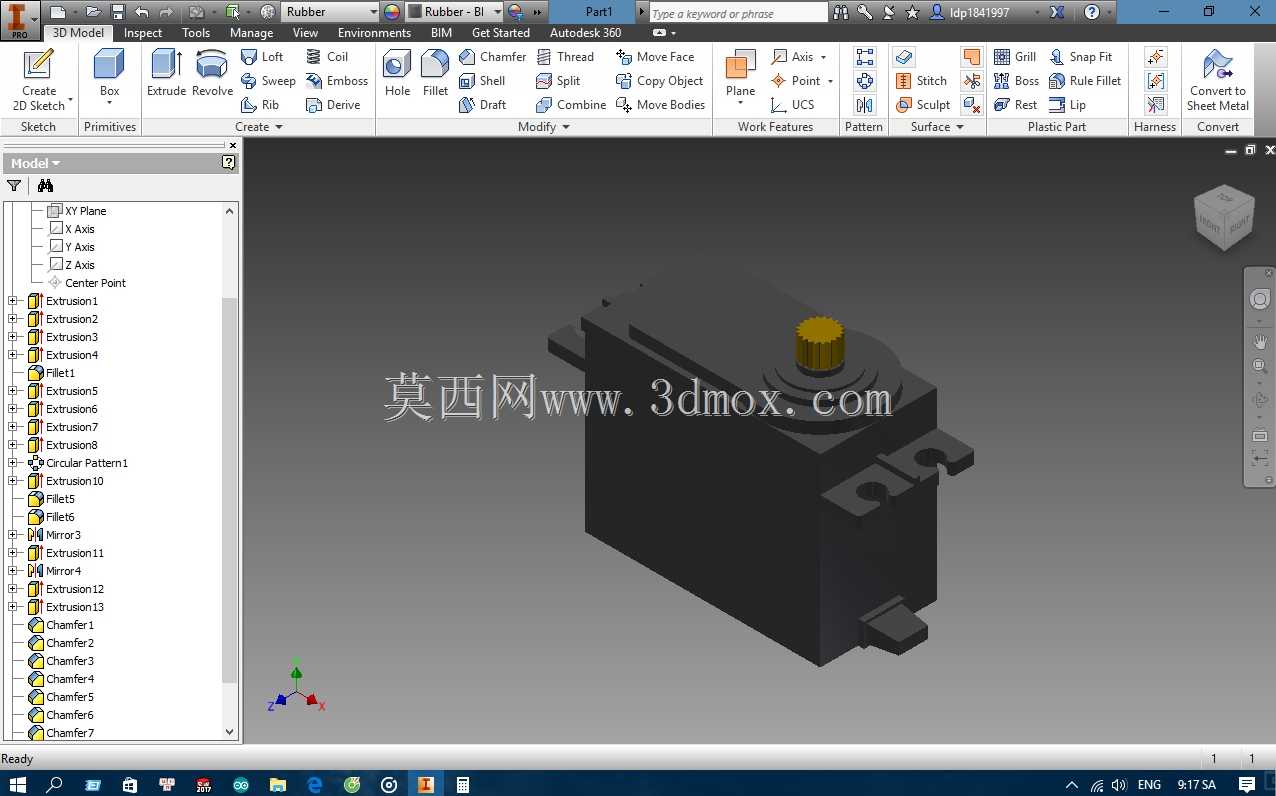

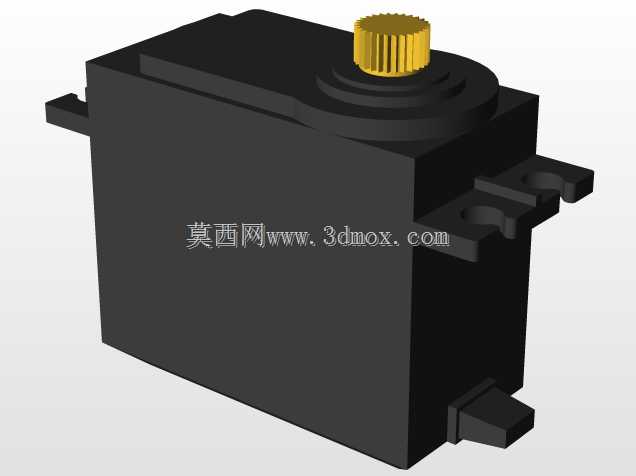

多关节自动烙铁作业机械臂结构

这款多关节烙铁作业臂的结构设计，核心瞄准电子制造产线里小空间、高精度的焊锡作业场景，区别于通用六轴工业机器人的重载冗余设计，整体构型围绕烙铁作业的专属动作范围做了优化。从实际产线应用来看，这类设备常部署在PCB板插件焊锡、线束端子搪锡、小型电子元器件引脚补焊工位，替代人工完成重复度高、烙铁头易烫伤操作人员、焊锡烟雾长期接触影响健康的工序，尤其适合消费电子、小家电控制板这类批量大、焊点一致性要求高的生产环节。

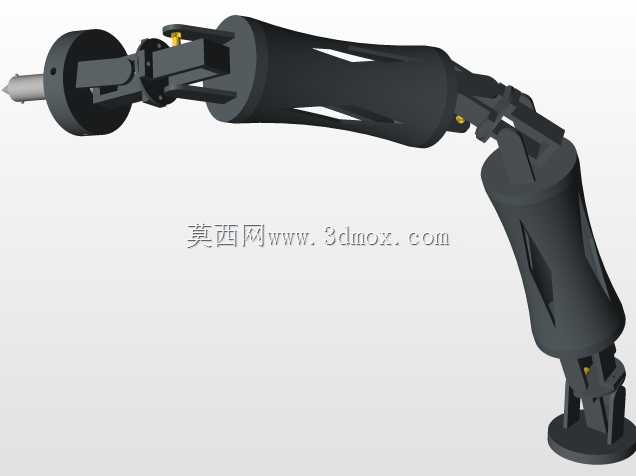

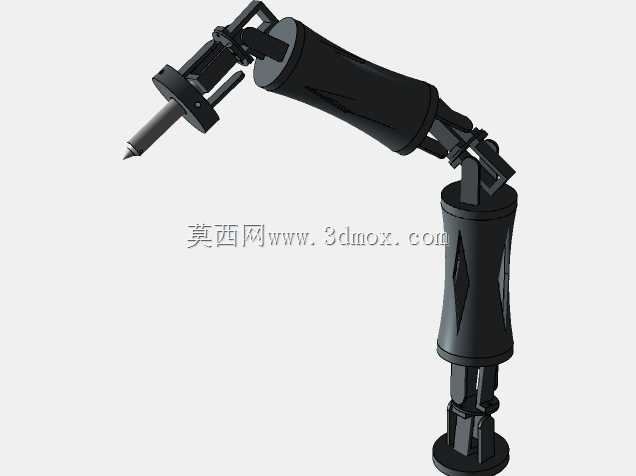

从功能特性上看，末端执行器直接集成烙铁固定夹头，夹头位置预留了烙铁发热芯的走线槽与温度传感器布线空间，可适配市面上常见的900M系列通用烙铁头，夹头的锁紧结构采用侧面顶丝加V型槽定位，更换烙铁头时无需拆解整个末端组件，日常维护换型的时间能压缩到1分钟以内。臂体的关节配置采用了三段式转动结构，底座回转关节可实现360度水平旋转，中间大臂关节做俯仰动作，小臂关节除俯仰外还预留了末端自转的冗余自由度，能覆盖到产线工装板上不同朝向的焊点，哪怕是元件侧面、PCB板背面的斜向焊点，也能通过关节角度调整让烙铁头以45度的最佳施焊角度接触焊盘，避免虚焊、拉尖等常见焊接缺陷。

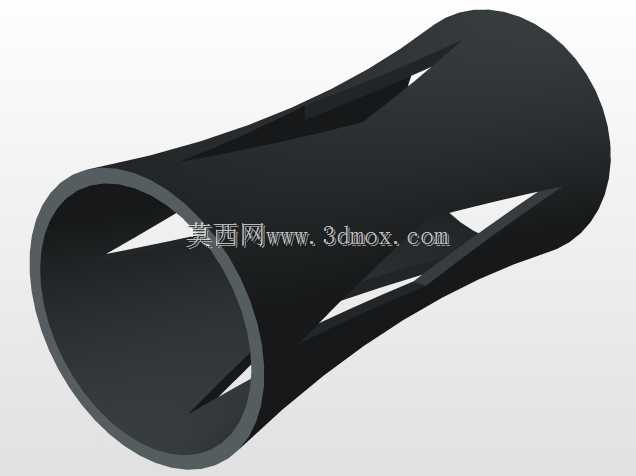

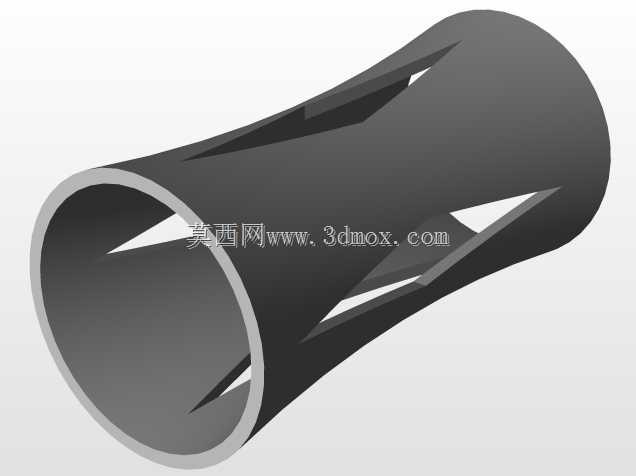

设计思路上没有盲目追求大负载能力，整个臂体的负载标定仅针对烙铁组件加送锡管的重量，约500g以内，因此臂身结构采用了轻量化的镂空设计，大臂和小臂的外壳做了菱形减重槽，既保证了结构刚性，又降低了关节驱动的负载要求，转动惯量更小，启停时的抖动控制更优，焊锡作业时烙铁头的定位精度可以控制在0.2mm以内，完全满足电子元器件引脚焊接的精度要求。关节处的走线全部采用内藏式布局，焊锡机常用的送锡气管、烙铁电源线、温度反馈线都从臂体内部的空腔穿过，不会在臂体运动时出现管线剐蹭工装、拉扯断线的问题，也避免了焊锡飞溅烫坏管线的隐患。

安装边界方面，底座采用法兰盘式安装结构，法兰盘上均匀分布6个M6的安装孔，安装孔的节圆直径为120mm，可直接固定在产线的铝型材工作台支架上，也可搭配移动滑台实现整线的工位平移。整个臂体完全伸展时的最大作业半径为480mm，收回状态下的最小占位直径仅180mm，不会占用过多产线空间，对于现有手工焊锡工位的自动化改造适配性很强，不需要对原有产线布局做大规模调整。底座的高度为160mm，大臂长度200mm，小臂长度180mm，末端烙铁夹头的中心距小臂末端关节的距离为40mm，整个臂体的垂直作业范围覆盖底座安装面以上50mm到420mm的区间，刚好匹配常规电子产线工装板距离工作台面200-300mm的常规高度，不需要额外垫高底座就能覆盖绝大多数焊点位置。

在实际作业的适配性上，臂体关节的阻尼设计做了针对性优化，当烙铁头接触焊盘施加压力时，关节不会出现回弹位移，能保证施焊时烙铁头对焊盘的压力稳定在合适区间，不会因为压力过大压坏贴片元件，也不会因为压力过小导致焊锡浸润不良。臂身的外壳采用耐高温的工程塑料材质，可承受长期焊锡作业时的环境温度，不会因为烙铁头的热辐射出现外壳变形，同时外壳表面做了哑光处理，避免产线灯光反射影响操作人员观察焊点状态。
