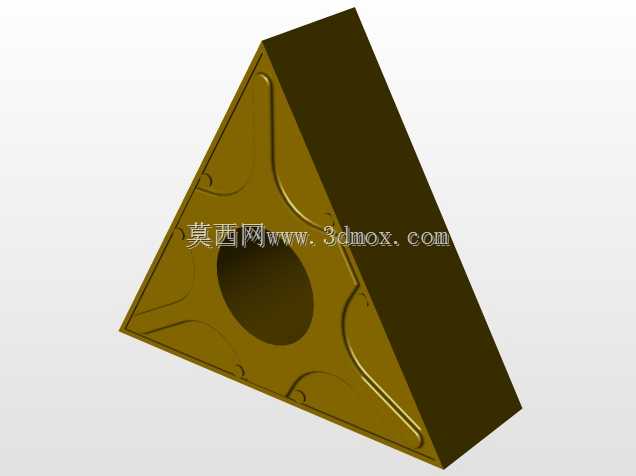

三角形硬质合金车削刀片结构设计

这款三角形硬质合金切削刀片，是金属切削加工场景中应用极为广泛的可转位刀具元件，主要适配普通卧式车床、数控车床的外圆车削、端面车削、内孔倒角等常规加工工序，在普通碳钢、合金钢、铸铁等常见金属材料的粗加工、半精加工工序中都能稳定发挥切削作用。从实际加工场景来看，这类三角刀片的三个切削刃可在单刃磨损后快速转位更换新刃，无需重新拆卸刀杆对刀，能大幅缩短机床停机换刀的辅助时间，在中小批量零件加工、流水线批量生产场景中都有很高的适配性，尤其适合轴类、盘类零件的连续切削作业，也能应对部分断续切削的加工工况。

从功能特性来看，刀片采用正三角形的结构布局，中心设置的通孔用于配合机夹刀杆的压紧螺钉，实现刀片在刀杆定位槽内的可靠固定，安装时螺钉穿过中心孔将刀片压紧在刀杆的定位支撑面上，能保证切削过程中刀片不会出现位移、颤振的问题。刀片的三个棱边均经过刃口钝化处理，切削刃带有合理的前角与后角设计，前角角度适配常规钢材的切削特性，能有效降低切削过程中的切削阻力，减少机床主轴的负载；后角设计则能避免刀片后刀面与已加工表面发生摩擦，保证已加工表面的粗糙度符合工艺要求。刀片表面的涂层处理能提升刀片的红硬性与耐磨性能，在高速切削产生高温的工况下，依然能保持刃口的硬度与锋利度，延长单刃的连续切削寿命。

在设计思路层面，这款三角刀片的结构完全遵循可转位机夹刀具的设计规范，三角形的结构让单个刀片拥有三个可用切削刃，相比菱形、方形刀片，在小切深、大走刀的外圆车削场景中拥有更好的经济性，同时三角刀片的刀尖角为60度，在加工台阶面、倒角位置时拥有更好的可达性，不会因为刀片外形干涉导致加工不到位的问题。中心孔的位置严格与刀片的形心重合，保证转位后每个切削刃的安装位置精度一致，转位后不需要重新调整刀补参数就能直接进入加工状态，降低操作工人的调机难度。刀片的断屑槽设计分布在每个切削刃的前刀面位置，槽型的弧度与宽度经过切削验证，能在切削过程中引导切屑按照预设的形态卷曲、折断，避免长切屑缠绕工件、刀杆引发的加工安全问题，也能减少切屑刮伤已加工表面的概率。

从安装边界与尺寸适配来看，这类三角刀片的外接圆直径、刀片厚度、中心孔直径都遵循通用机夹刀片的标准尺寸系列，能适配市面上绝大多数标准规格的机夹外圆车刀杆、内孔车刀杆，不需要定制专用刀杆就能直接替换使用。安装时需要保证刀片的定位面与刀杆支撑面完全贴合，不能有铁屑、杂质夹在贴合面之间，否则会导致刀片安装倾斜，引发切削振动、崩刃的问题；压紧螺钉的锁紧扭矩需要控制在合理范围，扭矩过大会导致刀片受压碎裂，扭矩过小则会导致切削过程中刀片松动。刀片的刀尖圆弧半径根据加工需求有不同的规格选择，粗加工场景选用较大的刀尖圆弧来提升刃口强度，半精加工、精加工场景选用较小的刀尖圆弧来保证加工表面的成型精度。在实际使用过程中，需要根据加工材料的硬度、切削参数的选择来匹配对应的刀片材质牌号，才能最大化发挥刀片的切削性能，避免出现过早磨损、崩刃的异常情况。
