锥座式多向调节定位工装结构设计

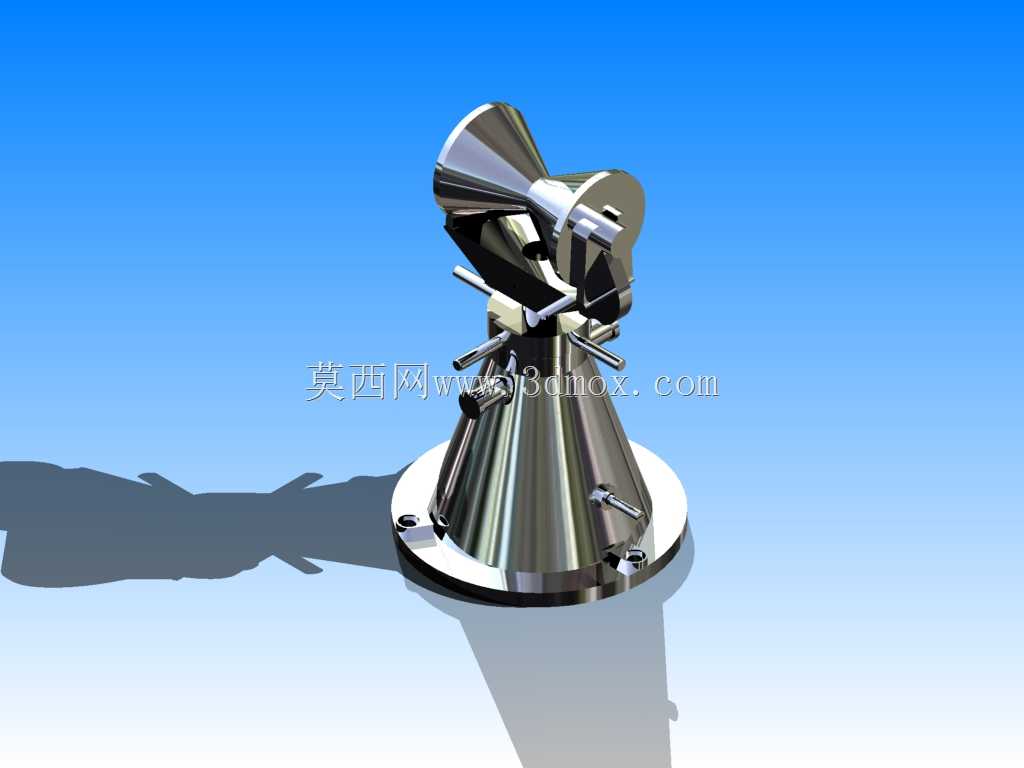

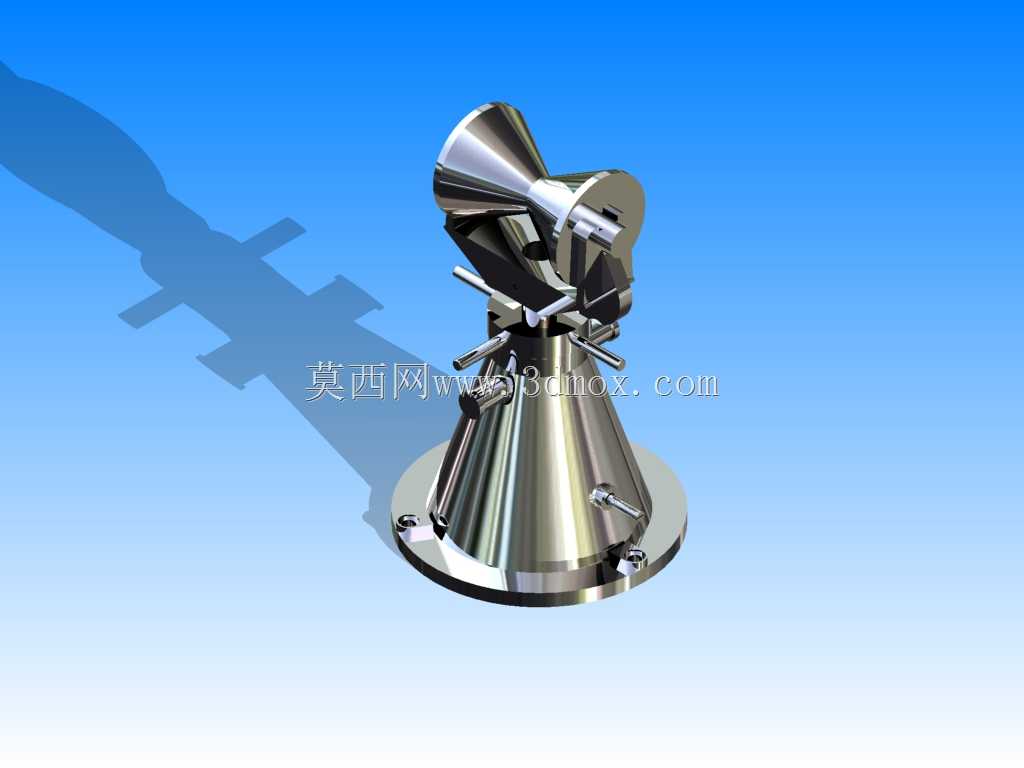

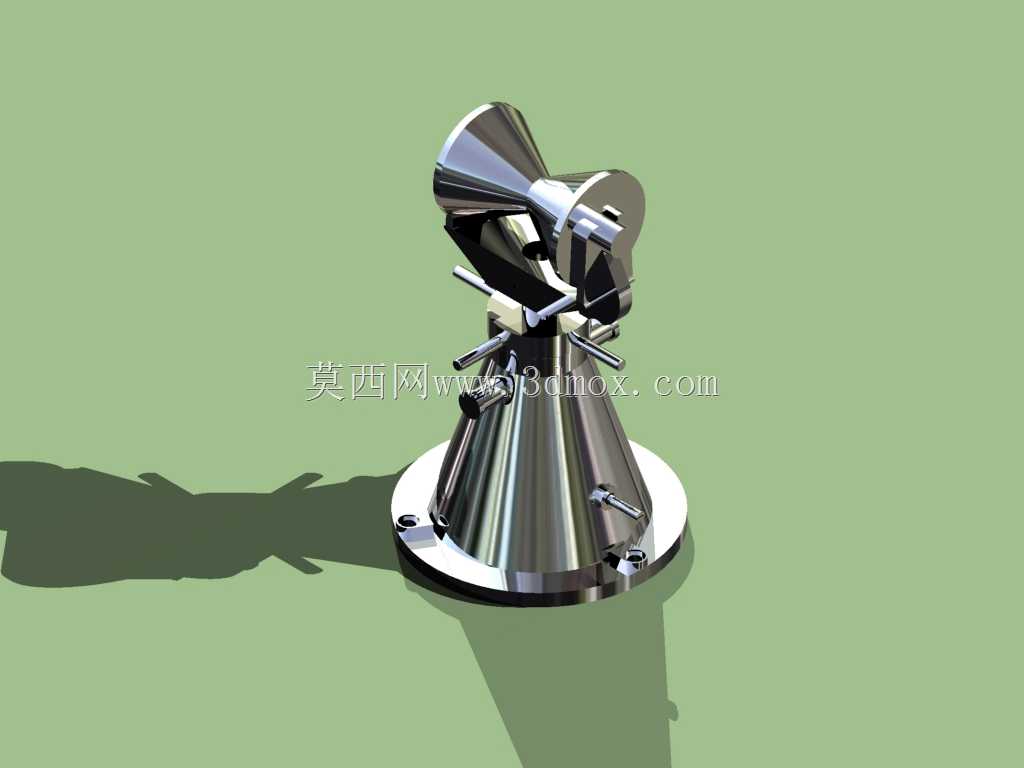

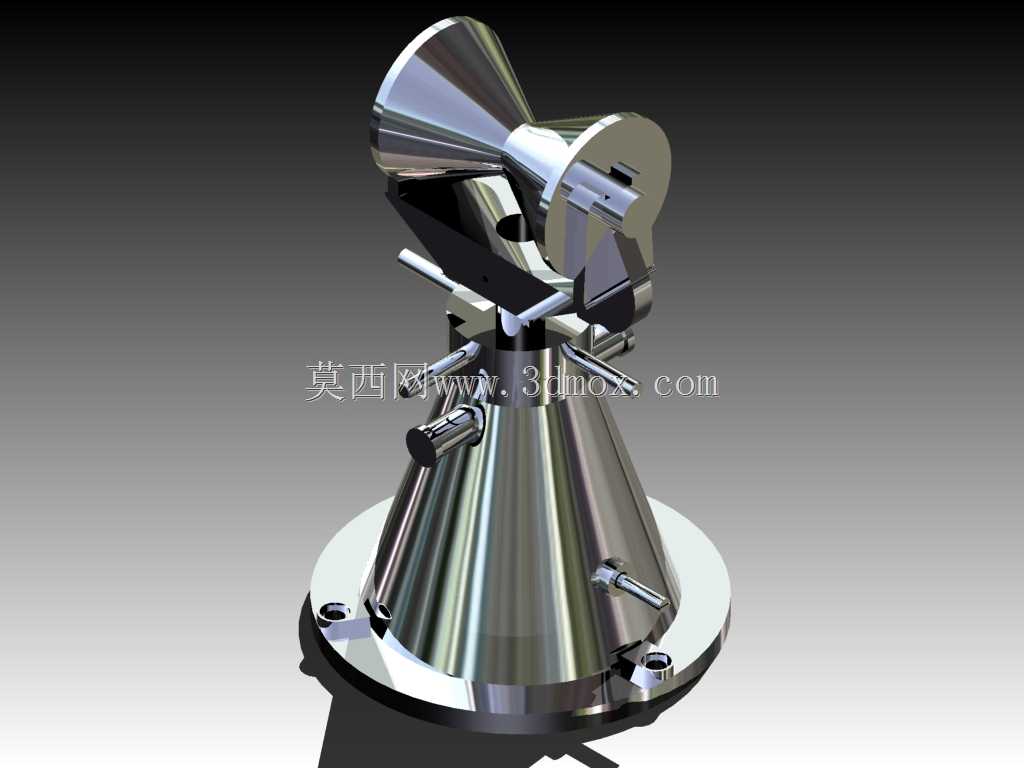

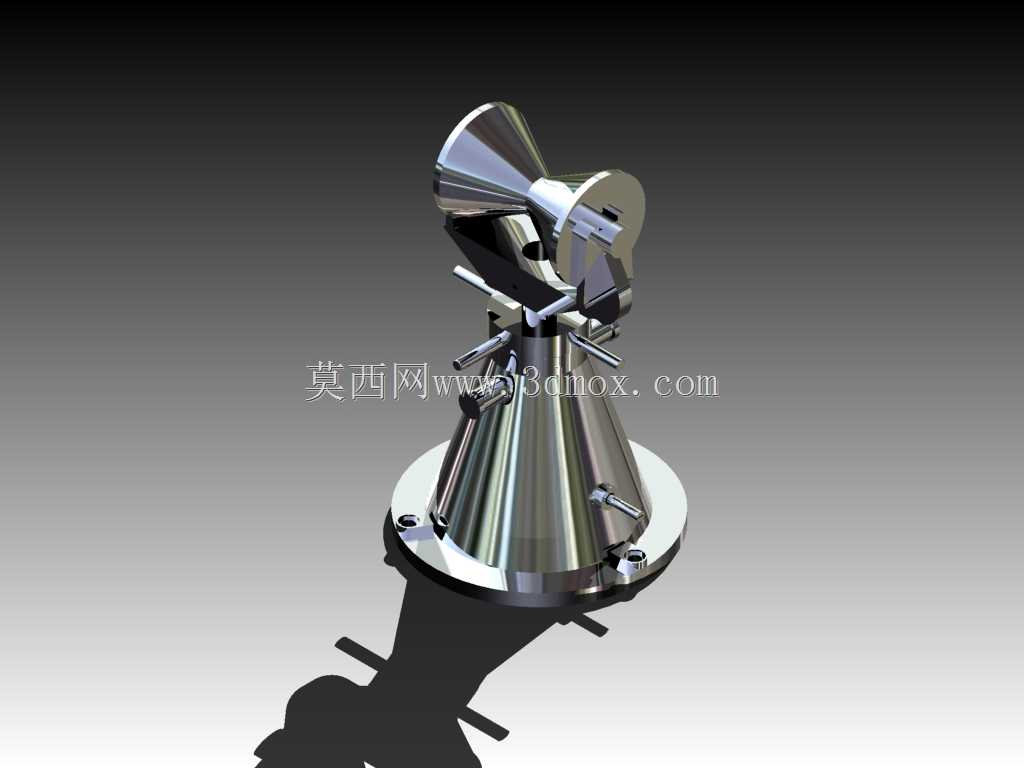

在精密装配、机加工装夹以及检测工位的实际作业场景里，这类锥座式多向调节定位构件的应用覆盖范围极广，小到小型精密零部件的钻孔定位，大到特种装配工位的工件姿态调整，都能看到同结构原理构件的身影。不同于常规的平板式定位工装，该结构采用锥形基座作为核心承载主体，锥面的自定心特性可以让上部搭载的构件在安装时自动找正中心，不需要反复校准同轴度，能大幅缩短工位准备的辅助时间。从实际功能来看，该构件的上部设置了多组可调式夹紧与摆动组件，不同方向的调节手柄分别对应不同维度的姿态锁定：周向分布的横向顶紧螺钉负责上部构件的径向位置固定，可绕铰接点摆动的上部承载座能实现一定角度范围内的俯仰调整，完全适配需要倾斜定位的作业需求，比如异形工件的角度钻孔、斜面装配时的姿态托持，都可以通过调整各锁紧部件的位置，快速锁定目标姿态。设计阶段首先要考虑的是安装边界的适配性，底部的圆形法兰盘设置了多个沉头安装孔，孔位的分布直径与常规工装台的T型槽间距匹配，不需要额外加工过渡连接板就能直接固定在标准工作台上，法兰盘的厚度经过载荷校核，在承受上部工件与调节机构的总载荷时不会发生翘曲变形，保证定位基准的稳定性。锥形基座的锥度选择经过反复验证，锥角过小会导致上部构件拆装困难，锥角过大则会损失自定心的精度，最终选定的锥度既能保证配合面的接触面积足够，提供充足的摩擦力抵抗加工时的切削振动，又能让上部组件在松开锁紧件后顺利抬起调整位置。上部的铰接结构采用了间隙配合的销轴连接，销轴的表面做了硬化处理，长期反复调整转动也不会出现磨损松旷，避免铰接间隙过大影响定位精度。每个调节手柄的握持端都做了滚花处理，操作人员带劳保手套也能顺利施力锁紧，不需要额外借助扳手就能完成大部分工况下的锁定操作，只有在承受大切削载荷的工位，才需要用加力杆辅助锁紧顶紧螺钉。从结构细节来看，所有锁紧螺钉的端部都镶嵌了铜质顶头，直接接触被固定构件表面时不会压伤工件表面，也不会因为长期顶紧出现螺钉端部变形咬死的问题。上部承载座的定位面设置了定位销孔，可以根据不同的工件搭载需求更换对应的定位夹具，拓展了整个工装的适用范围，不需要更换整个基座就能适配多种规格的工件装夹。在实际使用过程中，该结构的维护难度极低，只需要定期在锥面配合处、铰接销轴处涂抹少量润滑脂，就能保证调节动作顺畅，不会出现卡滞问题。不同于复杂的液压、气动定位工装，该纯机械结构的定位构件不需要外接动力源，在没有气源、电源的野外维修工位或者简易加工点也能正常使用，环境适应性极强。设计时还特意考虑了排屑问题，锥形基座的表面做了光滑过渡处理，加工产生的切屑会顺着锥面滑落，不会堆积在配合面上影响定位精度，日常清理只需要用压缩空气吹扫就能完成，不需要拆解构件清理积屑。对于需要频繁更换工件姿态的中小批量加工场景，这种结构的工装比专用夹具的综合使用成本低很多，一套工装就能覆盖十几种不同角度、不同规格工件的定位需求，不需要针对每种工件单独设计制作专用夹具，能大幅降低工装制作的成本投入，缩短生产准备周期。
