起重承载构件应力仿真分析结构

项目分类:3D模型 发布时间:2021-10-21 ID:331123
  • 起重承载构件应力仿真分析结构
  • 起重承载构件应力仿真分析结构
  • 起重承载构件应力仿真分析结构

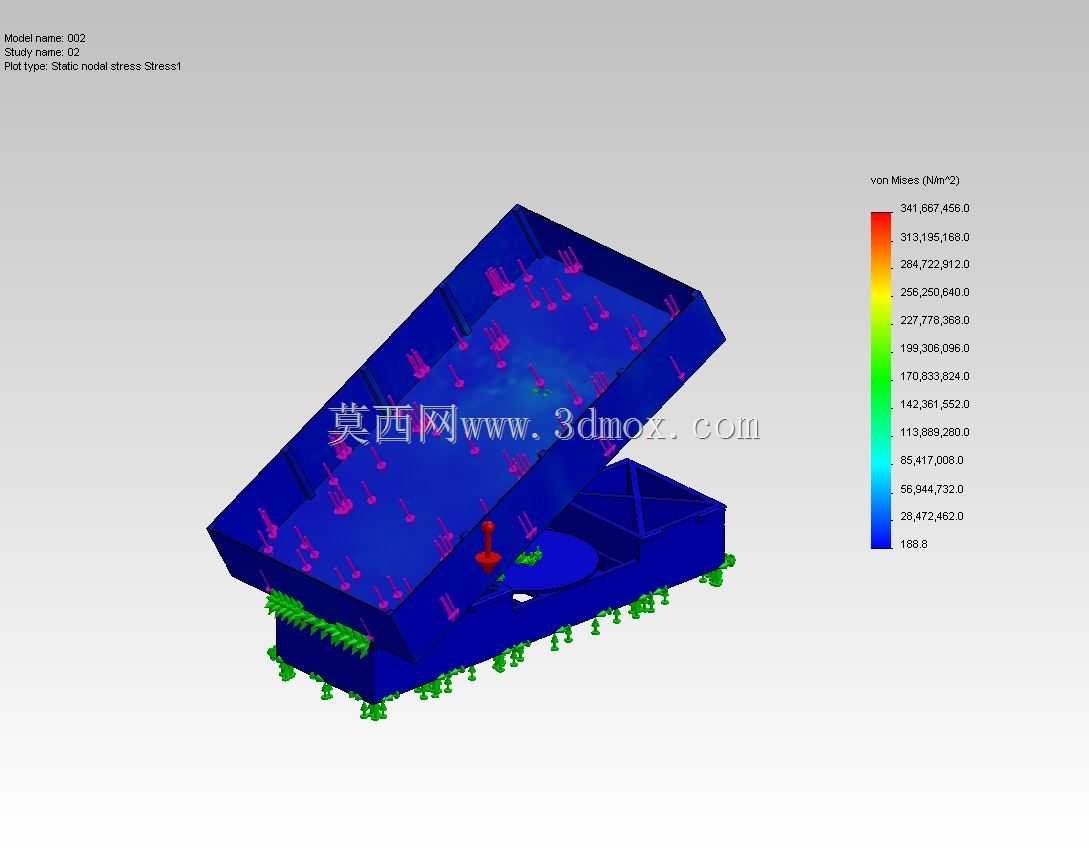

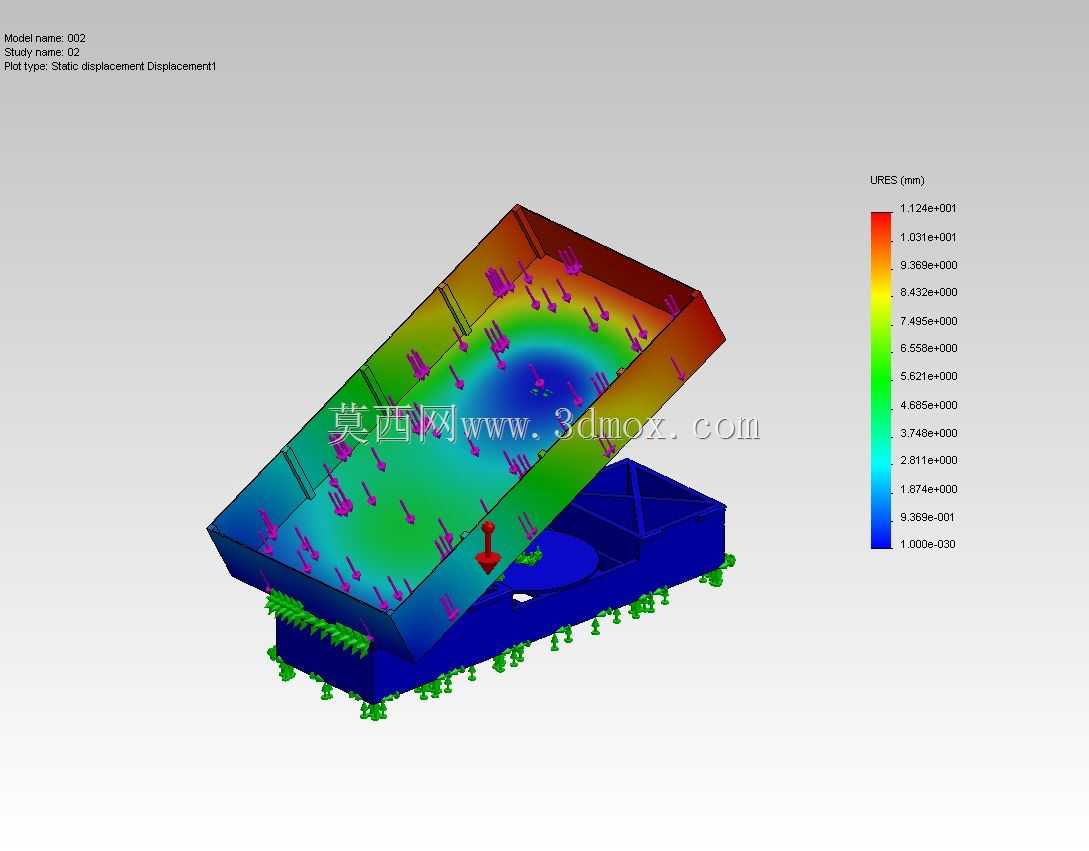

在起重作业场景中,承载构件的受力可靠性直接决定整套设备的作业安全边界,这类带有限元应力云图的结构设计,核心是解决重载工况下构件的应力集中预判与结构冗余优化问题。日常作业里,起重设备的承载平台需要承受被吊重物的瞬时冲击载荷、偏载力矩以及长时间静载的复合作用,很多现场出现的构件开裂、变形超标问题,本质都是设计阶段没有精准核算不同工况下的应力分布,导致局部应力超过材料许用值,埋下安全隐患。做这类结构设计时,首先要锚定实际作业的载荷边界:常规车间内的起重转运作业,构件需要承受的不仅是额定起重量的垂直载荷,还要考虑重物起吊瞬间的动载系数,通常取1.1到1.3的动载余量,同时要覆盖偏载15%到20%的极端工况,毕竟现场吊装很难做到载荷完全居中,偏载带来的附加弯矩往往是结构失效的核心诱因。从结构外形来看,这类箱型承载构件采用斜向开合的结构形式,底部设置的多点约束支撑对应实际安装时的机架连接点位,设计时需要严格控制支撑点的间距与安装面的平面度,安装面平面度公差通常控制在0.2mm每米范围内,避免安装附加应力叠加到作业载荷上,影响仿真结果的准确性。构件主体采用箱型焊接结构,内部布置的加强筋并不是均匀排布,而是根据应力云图的分布梯度做差异化设置:在云图显示应力值较高的区域,也就是靠近铰接点位、载荷直接作用的区域,加密加强筋的排布密度,筋板厚度比低应力区域厚2到4mm,而在应力水平远低于材料许用值的区域,适当减小筋板厚度、拉大筋板间距,在保证结构强度刚度的前提下尽可能降低构件自重,减少起重设备的无效载荷消耗。做应力仿真校核时,约束条件的设置完全贴合实际安装状态:底部的绿色标识区域对应固定约束点位,模拟构件与下部机架的螺栓连接刚性约束,红色标识区域对应载荷施加位置,模拟吊重的作用点与铰接受力点,云图的色彩梯度直接对应不同区域的等效应力值,从蓝色的低应力区到红色的高应力区,能够直观看到应力的传递路径,设计时要保证最高应力区域的应力值低于所选材料屈服强度的60%,留出足够的安全余量,应对材料本身的性能波动、焊接缺陷带来的强度折减。这类结构的安装边界需要注意,构件开合铰接点的同轴度公差要控制在0.1mm以内,避免铰接处出现卡滞或者附加弯矩,铰接销轴的选材要做对应的表面淬火处理,提高接触疲劳强度,毕竟起重作业的循环载荷容易导致铰接点出现接触疲劳磨损。在实际应用中,这类经过应力校核的承载结构,既可以用在固定式起重设备的承载平台上,也可以适配移动起重设备的翻转承载工位,相比没有经过仿真优化的结构,自重可以降低15%左右,同时应力集中系数控制在1.2以内,大幅降低长期作业下的结构失效风险。设计过程中还要考虑焊接工艺的可行性,所有筋板与主侧板的焊接位置都要避开最高应力区域,焊接坡口的设置要保证焊透,减少焊接缺陷带来的应力集中,焊后需要做对应的去应力退火处理,消除焊接残余应力,避免残余应力与作业应力叠加导致构件提前失效。另外,构件边缘的倒角处理也不是随意设置,在应力传递路径的转角位置,采用R15到R20的圆角过渡,避免直角带来的应力集中效应,这一点在仿真结果里也能得到验证,直角转角处的应力值会比圆角过渡处高30%以上,是结构设计里很容易忽略的细节。对于现场运维来说,这类经过精准应力核算的结构,日常巡检只需要重点关注云图标注的高应力区域,检查是否有裂纹、变形,不需要对整个构件做全覆盖探伤,能够大幅降低运维的工作量与成本。
