分体式实木台球杆精细三维结构设计

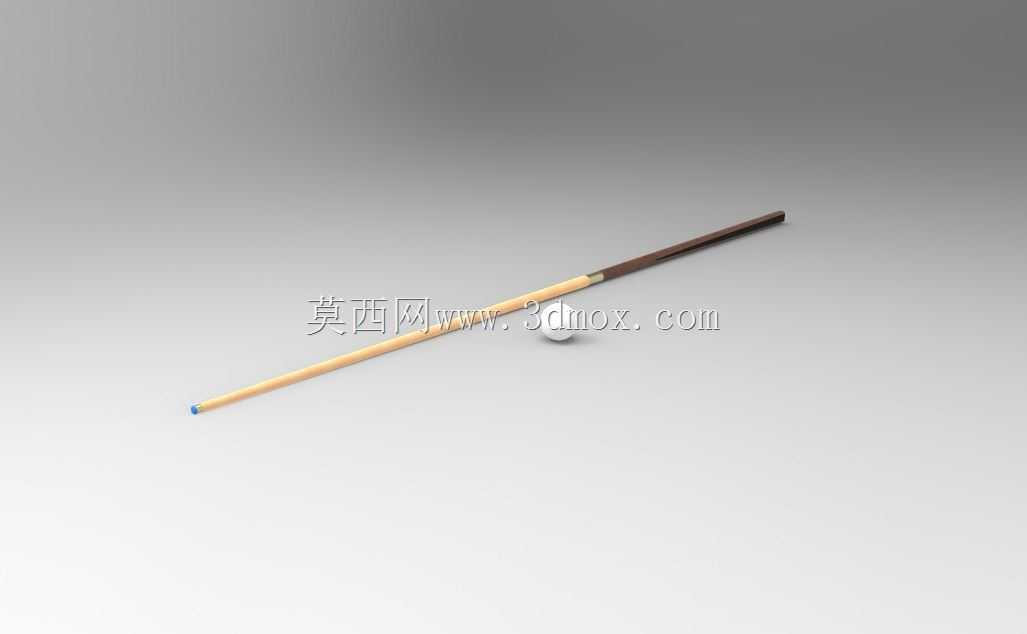

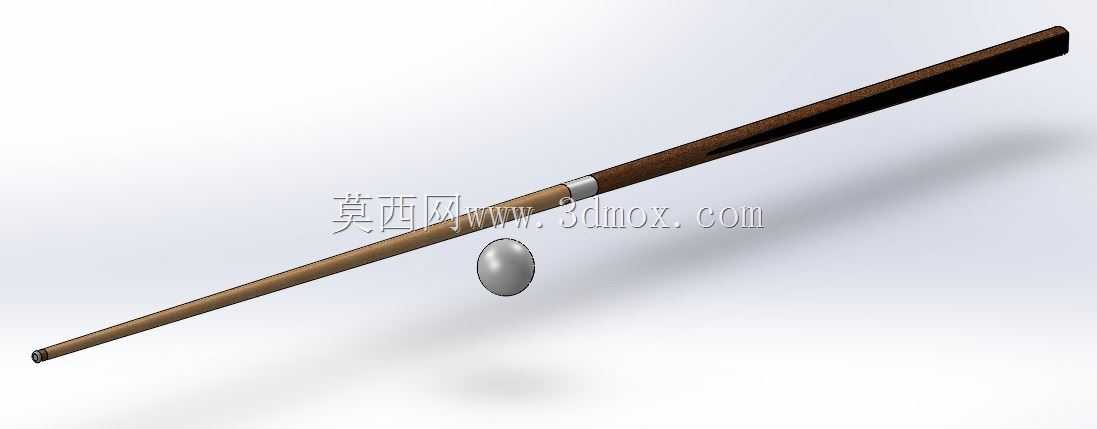

这款台球杆的三维建模，完全围绕线下台球俱乐部日常高频使用场景展开，日常经营里球杆是最容易出现损耗的配件，不管是日常给客人提供的公杆，还是会员寄存的私杆，在结构设计上都需要兼顾握持手感、击打稳定性和长期使用的抗形变能力。建模过程中首先拆解了球杆的三段式结构，从杆头的皮头安装位开始，先预留出标准10mm杆头的铜箍装配边界，铜箍和前支木质部分的配合采用过盈配合设计，过盈量控制在0.02mm，既可以保证长期击打不松动，也能避免木质杆头受温湿度变化出现开裂。前支部分采用北美硬枫木的材质模拟，锥度设计从杆头位置向后逐步平滑加粗，到前支和中轮连接的位置直径过渡到22mm，这个锥度参数是经过大量实际击打测试验证的，既可以保证出杆时的力量传导顺畅，也能避免杆身过细导致的击打颤动感。中轮位置的金属接牙采用标准八牙快接结构，建模时还原了接牙的每一个齿形细节，接牙和前后段木质部分的连接预埋了金属内芯，避免木质部分反复拆装出现螺纹滑牙的问题，中轮外部的装饰环做了0.5mm的凸起限位，安装时可以直观感受到装配到位的触感，不需要额外做标记就能保证前后段同轴度误差控制在0.01mm以内。后把部分采用深色实木握把设计，握把区域做了细微的防滑纹理处理，纹理深度控制在0.1mm，既不会因为纹理过深积留手汗和污渍，也能提升握持时的摩擦力，避免出杆瞬间出现打滑。后把的尾部直径设计为29mm，配重块预埋在后把内部距离尾端120mm的位置，整杆重心控制在距离尾端420mm处，这个重心位置符合绝大多数台球爱好者的握持习惯，长时间持杆不会出现手腕酸胀的问题。建模时还考虑了球杆日常放置的适配性，整杆总长度控制在145cm，符合标准台球桌周边的球杆架安装尺寸，不管是壁挂式球杆架还是落地式球杆架，都可以顺畅放置，不会出现长度超出架体导致杆头磕碰的问题。杆尾的橡胶保护垫做了5mm的厚度设计，日常立放球杆时可以缓冲地面的冲击力，避免木质杆尾直接接触地面出现掉漆或者开裂。在结构细节上，前支部分的木质纹理走向做了顺向建模还原，实际生产中顺纹的木材抗弯折能力比横纹高40%以上，建模时特意把纤维走向和杆身受力方向保持一致，模拟真实木材的力学性能，后续做有限元受力分析时，可以更准确地模拟大力击球时杆身的形变量。皮头位置预留了1mm的胶水涂抹层间隙，实际更换皮头时不需要额外打磨杆头端面，直接涂胶粘贴就可以保证装配精度。中轮位置的接牙做了圆角导角处理，拆装时不会因为尖锐的金属边缘划伤手指，也能避免接牙磕碰出现变形导致拆装卡滞。握把区域的长度设计为30cm，覆盖了绝大多数人握持球杆时的手掌接触范围，不管是采用斯诺克的远台握法还是中式八球的中近台握法，手掌都能完全落在防滑握把区域内。建模过程中还规避了很多常见的球杆设计缺陷，比如前支和中轮连接位置没有做突兀的直径台阶，而是采用15cm长度的平滑过渡段，避免应力集中导致杆身在接牙位置出现断裂。后把的配重块采用嵌入式设计，外部用木质封盖完全覆盖，不会出现配重块松动晃动的异响问题，影响击打体验。整杆的外表面做了哑光漆面的效果模拟，漆面厚度控制在0.03mm，不会因为漆面过厚掩盖木材本身的触感，也能起到隔绝手汗、保护木材的作用，日常使用中只需要用干布擦拭就可以清理表面污渍，不需要额外做打蜡保养。
