高补偿量轴系连接用橡胶弹性柔性接头

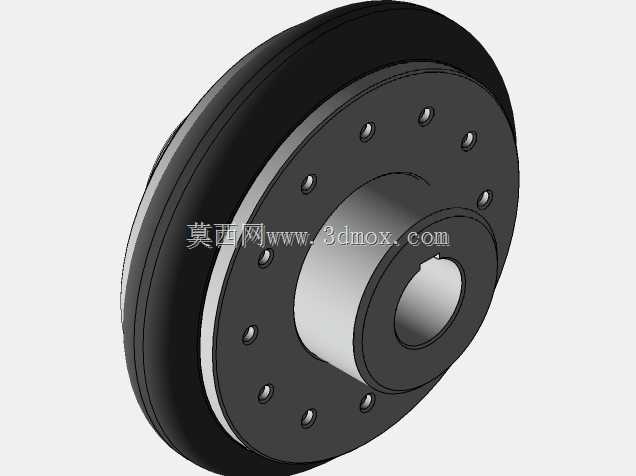

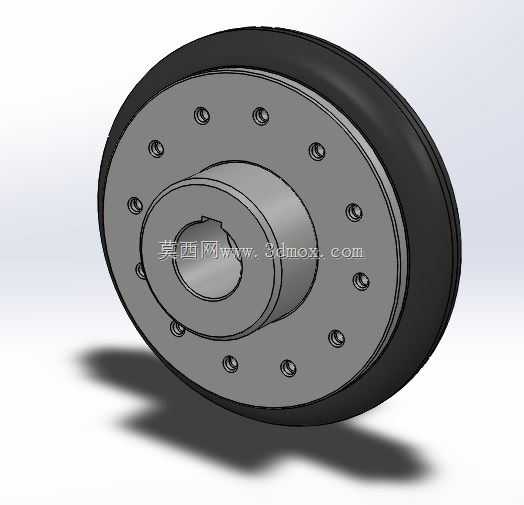

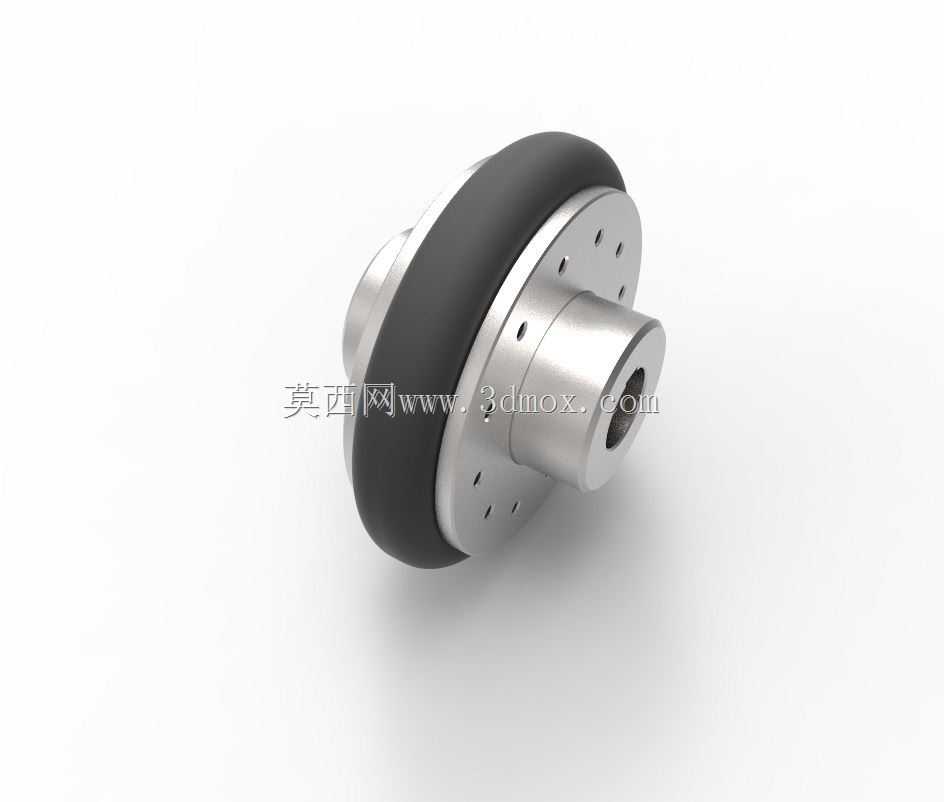

在各类工业传动系统的轴系布局中，两轴对中误差带来的附加载荷一直是影响轴承、密封件等核心部件使用寿命的关键因素，这类柔性接头正是为解决这一工程痛点设计的弹性连接部件，广泛应用于泵组传动、风机传动、轻工输送设备传动、小型机床进给轴传动等对振动抑制有要求的场景，尤其适合安装空间紧凑、无法实现高精度轴对中、工作过程中存在基础沉降或热变形偏移的传动工位。从结构设计逻辑来看，该接头采用金属法兰与弹性橡胶体复合的结构形式，两端的金属毂体采用合金钢加工而成，表面做防锈氧化处理，与轴配合的内孔可根据实际安装需求加工成光孔、键槽孔或胀紧连接结构，适配不同直径的主动轴与从动轴；中间的黑色弹性体为耐油耐老化橡胶材质，通过硫化工艺与两端金属毂体牢固结合，无需额外的紧固件连接，既简化了装配流程，也避免了金属结合面的微动磨损问题。实际使用过程中，该柔性接头可同时补偿两轴之间的径向偏移、角向偏移与轴向窜动，补偿量远高于刚性联轴器与膜片联轴器，橡胶弹性体本身具备良好的阻尼特性，能够有效吸收传动过程中的冲击载荷，阻隔电机端的振动向负载端传递，降低整个传动系统的运行噪音，同时还能在负载出现瞬时过载时通过弹性体的微量形变起到缓冲作用，避免轴系部件因冲击载荷发生断裂失效。从安装边界来看，该接头整体为对称回转结构，最大外圆轮廓为中间橡胶体的外径，两端金属毂体的法兰盘上均匀分布有多个安装孔，可根据传动扭矩需求选择对应数量的螺栓进行紧固，安装时无需调整复杂的预紧力，只需保证两端轴的插入深度符合设计要求即可，整体轴向尺寸紧凑，不会额外占用过多的轴系安装空间，适配多数中小型传动设备的安装空间要求。建模过程中，对金属毂体的轴孔公差、安装孔位置度、橡胶体与金属件的结合面轮廓都做了精准还原，橡胶体的弧形过渡轮廓完全符合实际硫化工艺的成型特征，两端法兰的倒角、安装孔的沉头结构都按照实际加工标准绘制，可直接用于设备装配干涉检查、传动系统选型模拟、虚拟样机装配验证等场景，结构工程师在进行轴系布局设计时，可直接调用该模型匹配对应扭矩等级的传动工位，无需重新绘制基础轮廓，大幅缩短设计阶段的建模周期。不同于金属弹性元件的柔性接头，该橡胶结构的柔性接头具备更好的绝缘特性，可阻断轴电流的传递，在变频电机驱动的传动场景中，能够避免轴电流对轴承滚道造成电腐蚀，延长轴承的维护周期，同时橡胶材质本身具备一定的耐腐蚀性，可在有少量水汽、弱腐蚀介质的工况环境下稳定工作，无需额外做防腐防护处理。在选型匹配时，需根据传动系统的额定扭矩、最高转速、两轴最大偏移量来选择对应规格的接头，安装过程中要注意避免橡胶体接触尖锐金属部件，防止橡胶层被划伤影响使用寿命，日常维护时只需定期检查橡胶体是否存在老化裂纹、金属毂体是否存在松动即可，维护成本远低于其他结构的弹性连接部件。
