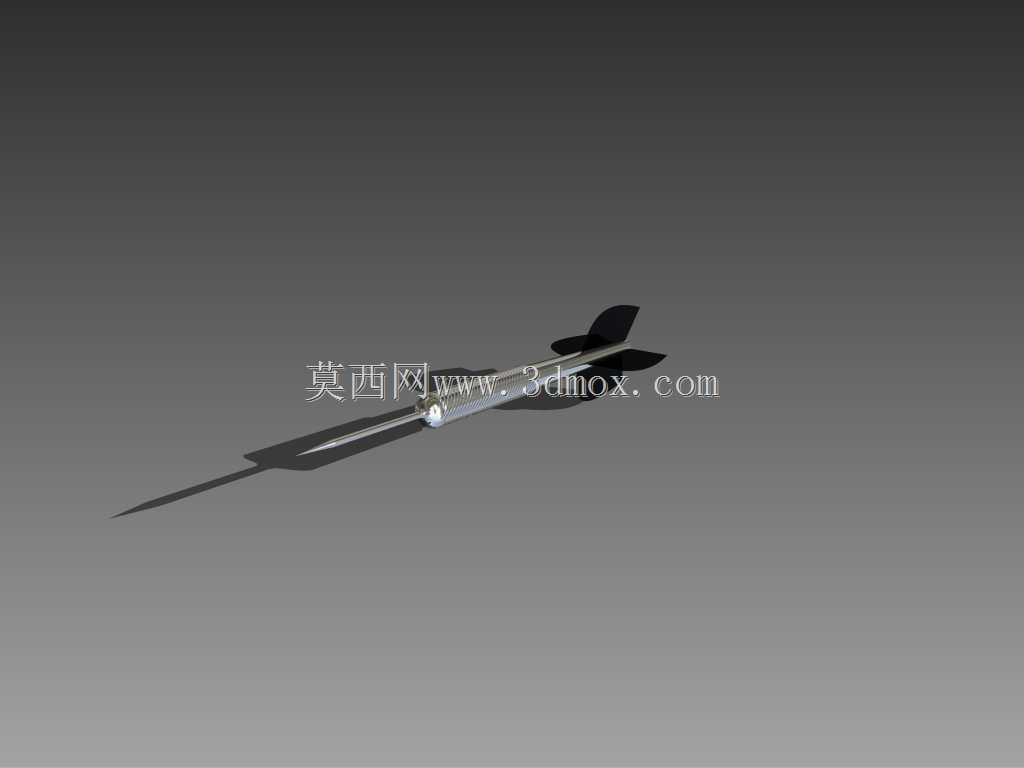

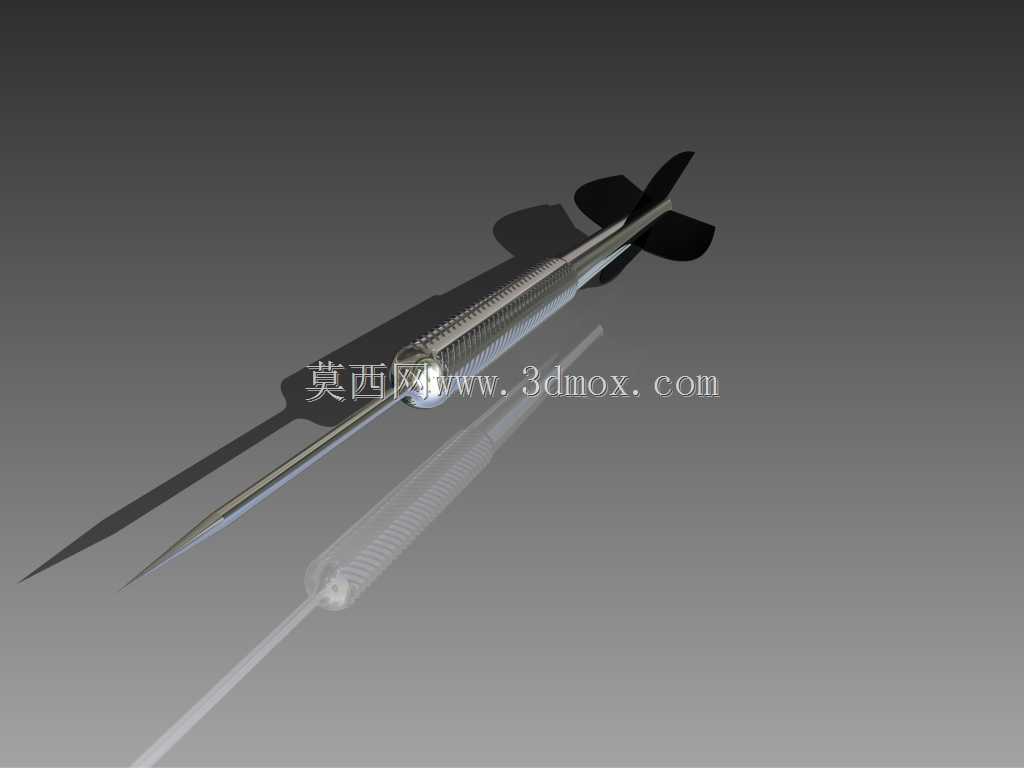

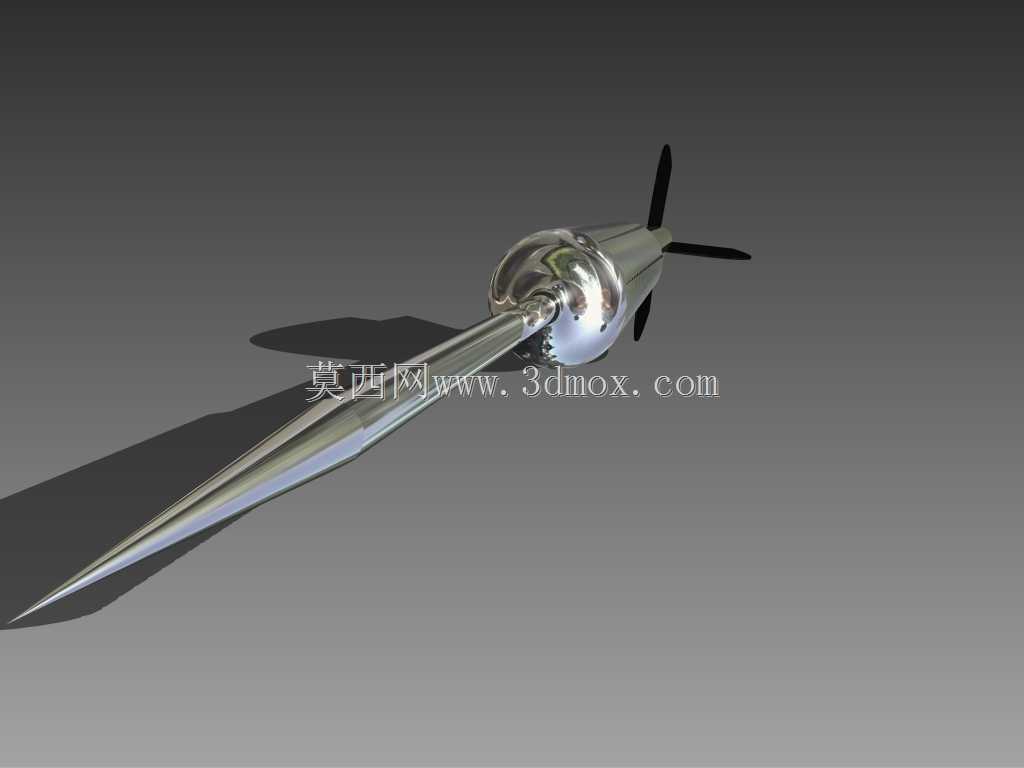

金属飞镖箭结构设计三维数模

飞镖箭作为休闲竞技类投掷器械，其结构设计直接影响投掷过程中的飞行稳定性、握持手感与命中精度，该三维数模完整还原了专业级金属飞镖箭的全结构细节，可用于结构优化、衍生产品开发以及竞技器材的性能验证工作。从实际应用场景来看，这类飞镖箭主要适配专业飞镖竞技赛事、日常休闲娱乐场所的配套器材，也可作为个人训练用的定制化器材基础结构，在飞镖器材生产环节，该数模可直接对接后续的加工工艺验证，减少开模前的结构试错成本。

从功能特性来看，该飞镖箭采用三段式分体结构设计，前端为尖锐镖针，中段为带防滑纹理的握持镖身，后端为对称布局的镖翼结构。镖针部分采用锥形过渡设计，从镖身前端逐步收窄至针尖，锥度经过反复调校，既保证命中靶面时的穿刺深度足够，又能避免因锥度过大导致拔镖阻力过高，镖针与镖身的连接位置采用嵌入式台阶配合，装配后同轴度公差控制在0.02mm以内，避免飞行过程中因重心偏移出现轨迹偏转。中段镖身是整个飞镖的核心配重段，表面加工有细密的环状防滑纹理，纹理深度控制在0.15mm，既能够保证手指握持时的摩擦力足够，投掷发力时不会出现打滑，又不会因为纹理过深积攒污渍，日常清洁维护更方便；镖身内部做了等重心配平设计，整体重心落在镖身总长度前38%的位置，这一位置是经过大量投掷测试验证的最优重心区间，能够保证飞镖离手后保持水平飞行姿态，减少尾翼的修正负担，提升远距离投掷的命中一致性。后端的镖翼采用四片对称布局，翼面做了轻微的后掠角度设计，每片翼面的厚度均匀，边缘做了圆角钝化处理，避免装配或者使用过程中划伤手指，镖翼与镖身的连接采用插拔式结构，方便用户根据自身投掷习惯更换不同规格的镖翼，调整飞行过程中的空气阻力特性。

设计过程中，首先确定的是飞镖的总重量控制在18g-20g区间，这一重量区间是目前专业竞技飞镖的主流重量范围，既不会因为过轻导致飞行轨迹受气流影响过大，也不会因为过重增加投掷时的手臂负担，适合长时间训练使用。外形尺寸方面，飞镖总长度控制在156mm，最大直径位置在镖身中部，直径为6.35mm，符合绝大多数用户的握持尺寸，手指捏持时能够完全贴合镖身表面，发力传递更直接。镖针的外露长度为28mm，足够穿透常规麻质镖靶的纤维层，命中后不会出现掉镖情况，同时也不会因为过长导致穿刺过深拔镖困难。镖翼的最大展开直径为34mm，翼面的后掠角度为7度，这一角度能够在飞镖飞行过程中提供稳定的导向力矩，当飞镖出现轻微偏转时，翼面的空气阻力差能够快速将飞镖姿态修正回水平状态，减少飞行过程中的摆动幅度。

从安装边界来看，该飞镖的各部件配合公差均按照五金加工的常规精度设计，镖身与镖针的配合采用H7/h6的间隙配合，装配时涂少量厌氧胶即可完成固定，连接强度能够承受上千次投掷的冲击载荷不会松动；镖翼与镖尾的连接采用过盈配合，插拔力控制在15N-20N，既能够保证飞行过程中镖翼不会脱落，又可以徒手完成更换，不需要额外工具。在实际生产环节，镖身可采用黄铜或者钨钢材质加工，表面做防滑纹理的滚压处理，镖针采用高碳钢材质淬火处理，保证针尖的硬度与耐磨性，长期使用不会出现针尖弯曲、变钝的情况，镖翼可采用PET或者PC材质注塑成型，兼顾韧性与结构强度，受到碰撞时不容易出现断裂。

在结构验证环节，通过三维建模的干涉检查确认，各部件装配后不存在结构干涉，活动部件的运动行程符合设计预期，重心位置的仿真计算结果与设计目标偏差小于0.2g，完全满足竞技级飞镖的性能要求。针对日常使用中可能出现的摔落情况，镖身与镖针的连接位置做了加厚处理，跌落时不会出现连接处断裂的问题，镖翼的根部做了圆角过渡，减少应力集中，即使受到侧向冲击也不容易出现开裂。
