按动式商务办公圆珠笔外观结构设计

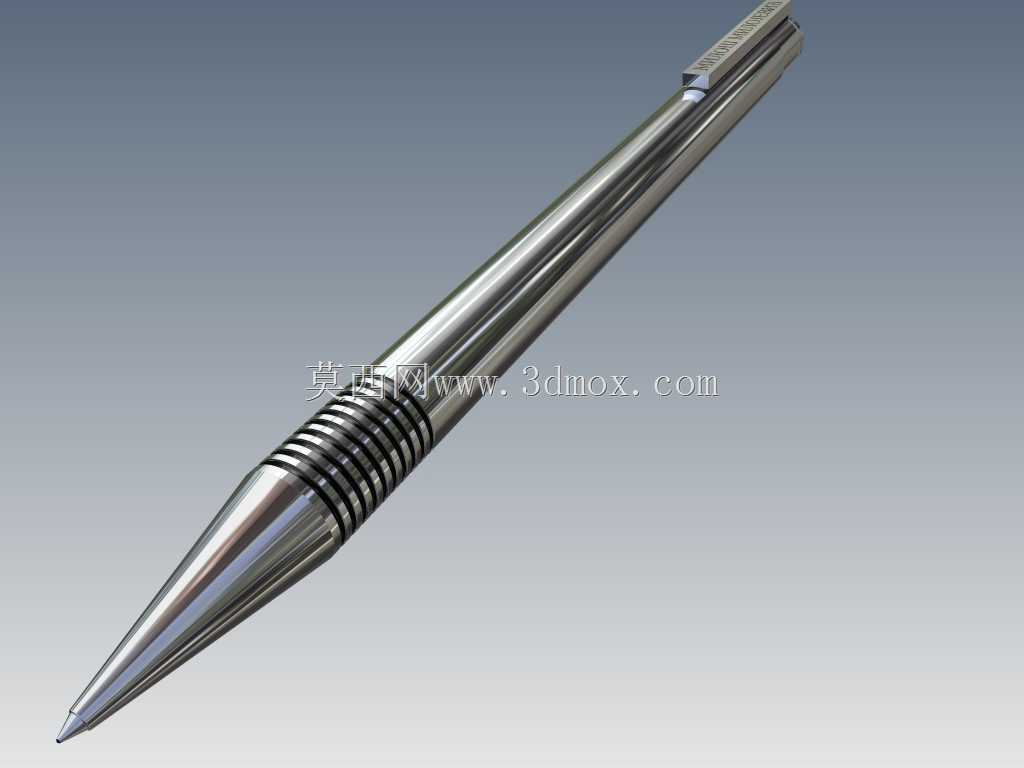

日常办公场景中，书写笔是桌面工位、会议场景、外勤记录环节最常用的手持工具，这款按动式办公笔的三维结构设计，完全围绕手持书写的人机工程需求展开，没有冗余的装饰结构，所有外观曲面与内部配合结构都服务于长期握持的舒适度与出芯收芯的操作可靠性。从实际使用场景来看，这类笔主要适配日常文书记录、会议签字、图纸批注等高频书写场景，设计过程中首先要控制的就是握持区域的直径参数，笔身主体采用等直径圆柱段过渡，握持区靠近笔尖位置做了多道环形防滑槽结构，既可以增加手指与笔身的摩擦力，避免长时间书写出汗导致的打滑问题，也能通过环形槽的触感提示用户握持的最佳位置，不需要刻意调整就能找到舒适的持握角度。笔夹结构设置在笔身尾部侧面，采用一体化的悬臂卡扣设计，卡扣的凸起高度控制在合理范围，既可以稳定卡在笔记本封皮、工装口袋边缘，不会因为日常走动晃动脱落，也不会因为卡扣凸起过高导致握持尾部的时候硌手，笔夹表面做了平整的标识区域，可以丝印企业标识或者产品型号，不会破坏笔身整体的简洁外观。出芯结构采用常规的按动式棘轮锁止结构，设计时重点控制了按动行程与按压力度，按动按钮的端面做了微弧面处理，按压的时候手指受力均匀，不会出现局部硌压的不适感，每次按动的行程控制在5毫米以内，棘轮配合的卡位精度足够，不会出现按动后笔芯松动、出芯长度不一致的问题。笔尖位置做了锥形收窄过渡，锥形段的壁厚均匀控制，既保证笔尖位置的结构强度，意外跌落的时候不会轻易出现笔尖开裂、笔芯偏移的问题，也能在书写的时候给笔尖留出足够的视野，不会因为笔身遮挡导致书写视线受阻。笔身的各段配合采用卡扣式连接，没有采用胶粘结构，方便后期更换笔芯的时候拆解，配合段的插拔阻力经过调校，正常使用的时候不会出现笔身段意外松脱的情况，拆解更换笔芯的时候不需要借助额外工具，徒手就能完成拆装。从安装边界来看，整笔装配完成后的总长度控制在140毫米左右，最大直径12毫米，放在常规的笔袋、办公桌笔筒、工装上衣口袋里都不会出现尺寸干涉，笔身表面采用哑光磨砂处理，不会残留指纹和汗渍，长期使用也不会出现表面亮面刮花显旧的问题。设计过程中还考虑了不同使用环境的适配性，笔身所有的棱边都做了R0.3以上的圆角倒钝处理，没有尖锐的边角，即使放在口袋里意外挤压也不会刮破衣物或者划伤皮肤，内部的笔芯安装腔尺寸适配通用规格的按动式圆珠笔芯、中性笔芯，用户可以根据自己的书写习惯替换不同类型的替芯，不需要专门匹配特定型号的耗材。从结构强度的角度考虑，笔身壁厚均匀控制在1.2毫米，采用常规的工程塑料注塑成型就可以满足强度要求，日常使用过程中正常的按压、跌落、挤压都不会出现结构断裂或者变形，环形防滑槽的深度控制在0.2毫米，既保证防滑效果，也不会因为槽深过大导致注塑的时候出现缩痕，影响外观的平整性。笔夹的悬臂长度做了优化，卡扣的弹性变形量控制在材料的许用变形范围内，反复插拔卡扣上千次也不会出现塑性变形、卡扣失效的问题，按动按钮和笔身内孔的配合间隙控制在0.1毫米，既保证按动的时候顺畅无卡滞，也不会因为间隙过大出现按钮晃动、产生异响的问题。
