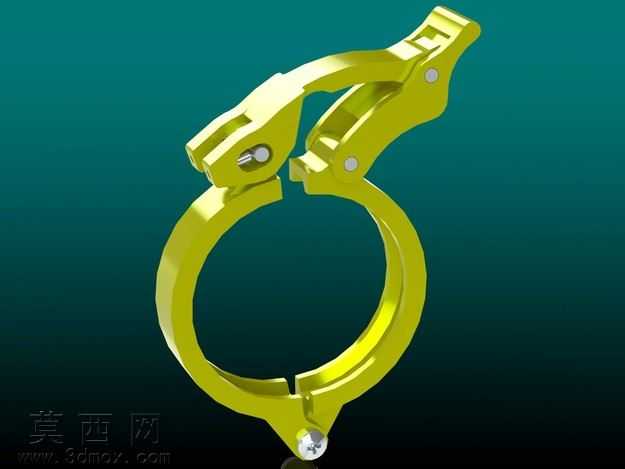

快拆式环形抱箍夹紧工装结构

本作品为快拆式环形抱箍夹紧结构，建模阶段以SolidWorks为核心工具完成全参数化特征构建，首先绘制环形主体的基准草图，通过拉伸、切除命令生成抱箍的基础环形基体，保证环体内壁的圆柱度公差符合管件抱紧的配合要求，避免夹持时出现应力集中导致的管件变形。针对铰接部位，采用同轴心配合约束完成销轴零件的装配，预留合理的转动间隙，确保抱箍开合动作顺畅无卡滞；快拆锁扣部分通过多步特征建模，依次完成锁钩、压柄、卡扣基座的结构绘制，对锁止接触面做微小的倒角过渡处理，模拟实际金属冲压件的工艺特征，同时通过干涉检查验证锁止状态下各部件无重叠，解锁状态下开合角度满足管件快速拆装的操作需求。渲染阶段赋予模型哑光铸钢材质，调整材质的粗糙度、金属度参数还原金属铸件的哑光磨砂质感，添加柔和的环境光与定向补光，突出抱箍表面的细微纹理与结构棱线，阴影设置采用软阴影模式，让整体渲染效果贴近真实工业产品的实物展示效果。结构设计上采用单侧铰接、单侧快拆锁止的布局，环体底部设置锁紧微调螺丝，可在快拆锁止后进一步微调抱紧力度，适配一定公差范围内的管件外径，兼顾快速拆装与夹持稳定性的双重需求；铰接处的销轴采用沉头设计，避免突出结构刮擦被夹持管件表面，锁扣压柄做加宽处理，增大操作时的受力面积，降低手动锁止、解锁的操作力度。设计思路围绕工业场景中管件、柱状零件的快速装夹需求展开，摒弃传统螺栓锁紧的繁琐操作，通过快拆结构实现无需额外工具即可完成装拆动作，同时保留微调螺丝保证夹持可靠性，整体结构紧凑无冗余部件，所有特征均符合五金冲压、机加工的工艺要求，可直接用于工装夹具的结构参考、快拆夹持机构的设计选型，适配气动管路、设备管线、柱状工件的临时固定与定位场景。
