推拉式斜切型材切割机结构设计

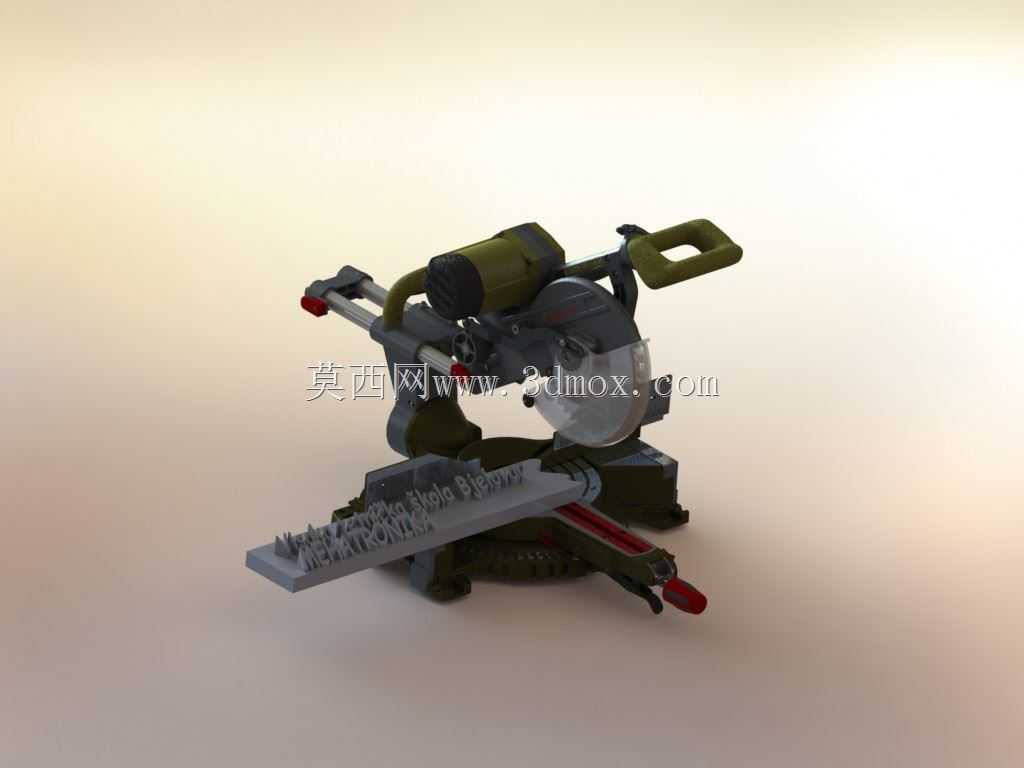

　　这款推拉式斜切锯的三维结构，核心面向家装木作、铝合金门窗加工、现场装修作业场景下的定角度锯切需求，区别于固定式斜切设备，它的滑台导轨结构允许锯切单元沿水平方向前后滑移，能覆盖更宽幅的型材、木方裁切需求，不用反复挪动工件就能完成大尺寸截面的切断作业。从实际使用的工况出发，设备的底座集成了角度转台结构，转台边缘预制了常用角度的定位卡槽，包括0度直切、45度斜切、22.5度等常用裁切角度，扳动定位销就能快速卡入对应档位，避免现场反复调角找正的麻烦，转台表面的刻度线做了凹凸蚀刻处理，长期使用磨损后也能清晰辨识角度数值，适配工地、车间多粉尘的使用环境。

　　锯切单元的摇臂部分做了双段铰接设计，除了绕底座转轴的水平角度转动，摇臂自身还能实现左右方向的倾角调节，用来完成型材的斜面对接裁切，比如门窗框的45度拼角、木线条的阴阳角裁切，不用额外制作角度靠模就能直接加工。摇臂与滑台的连接部位设置了阻尼锁紧结构，调整好裁切角度后拧紧锁紧旋钮，就能把锯切单元的位置完全固定，避免锯切过程中因为切削振动导致角度偏移，保证裁切端面的平面度与角度精度。手柄部分做了符合人体工学的环形包覆设计，握持区域做了防滑纹理，操作时单手就能完成下压进给的动作，开关扳机设置在手柄内侧，握持时自然就能触碰到，同时带自锁结构，避免误触启动造成安全隐患。

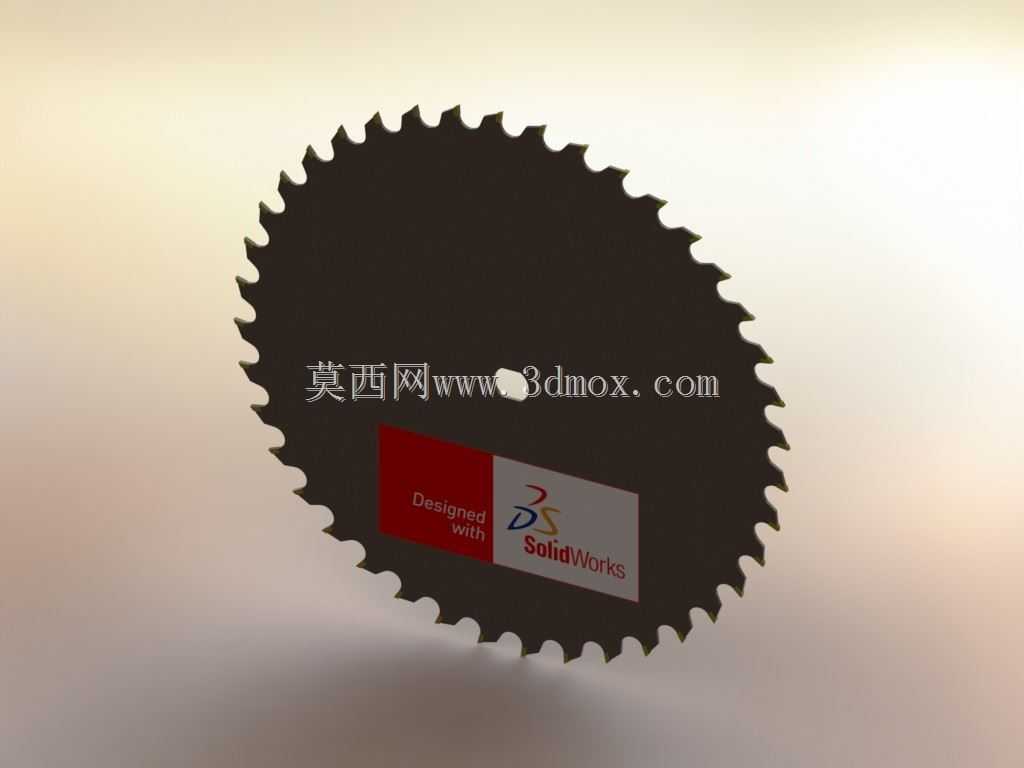

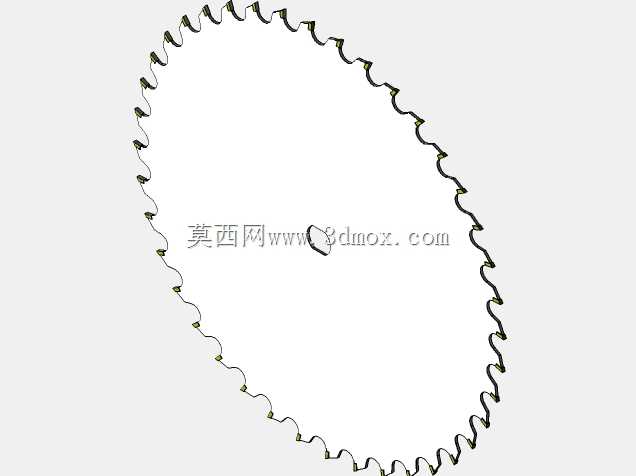

　　设备的锯片护罩做了随动式设计，下压锯切时护罩会随着锯片切入工件的深度自动向上翻开，抬起锯臂时护罩靠弹簧力自动复位完全包裹锯片，避免作业过程中锯片外露造成的划伤风险，护罩侧面预留了排尘口，可以外接工业吸尘器或者集尘袋，把锯切产生的木屑、铝屑直接导走，减少作业区域的粉尘堆积。底座上的工件靠栅做了加高处理，长型材裁切时可以紧贴靠栅定位，靠栅上预留了T型槽，可以加装快速压钳，把工件牢牢压紧在底座上，避免锯切过程中工件窜动导致崩边、锯片卡滞的问题。

　　从安装边界来看，设备整体的底座占地面积控制在常规工作台的承载范围内，底部预留了四个螺栓安装孔，可以直接固定在移动式作业台或者车间固定工位上，不需要额外制作复杂的安装支架。滑台的行程长度经过匹配设计，最大可以裁切宽度300mm左右的型材，完全覆盖常规装修用木方、铝合金门窗型材的尺寸需求，锯片的最大切割深度在90度直切时可以达到100mm以上，45度斜切时也能保证70mm以上的有效切割深度，满足绝大多数现场作业的裁切需求。

　　设计过程中特意把电机的安装位置做了重心偏移优化，让整个锯切单元的重心落在摇臂铰接点的正上方，下压进给时手感更顺滑，不会出现头重脚轻或者抬升时自动下坠的问题，电机输出轴与锯片安装轴之间做了带传动减速结构，既可以把电机的高转速降到锯切合适的线速度，也能在锯片卡滞时通过皮带打滑保护电机，避免硬冲击烧坏电机绕组。设备的所有转动铰接部位都预留了润滑注油孔，长期使用后可以定期加注润滑脂，减少铰接部位的磨损，延长设备的使用寿命，电线走线全部做了内置式处理，从摇臂内部穿过，避免作业过程中电线被工件、锯片刮破造成漏电风险。
