外啮合齿轮式8CC排量液压动力元件结构

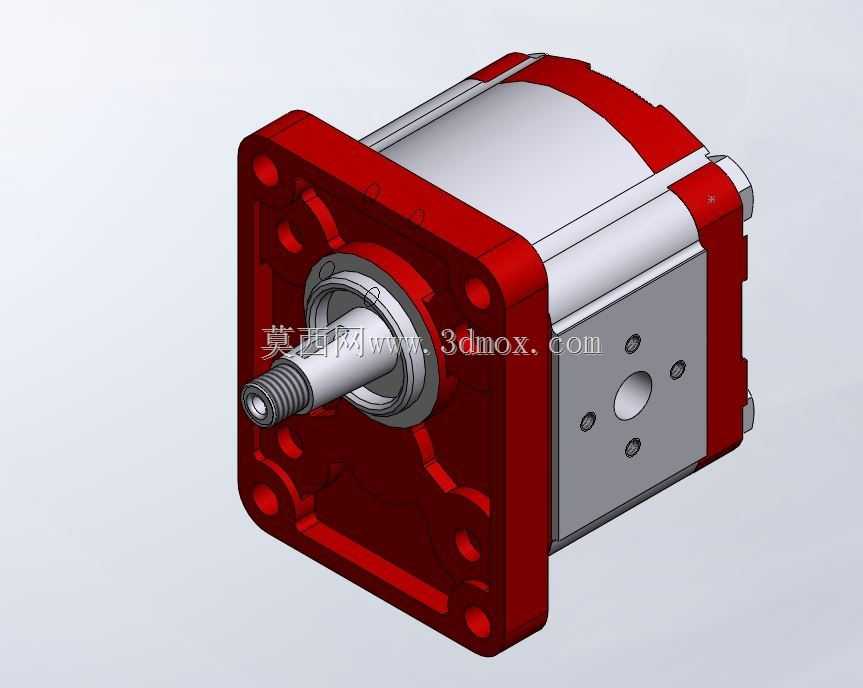

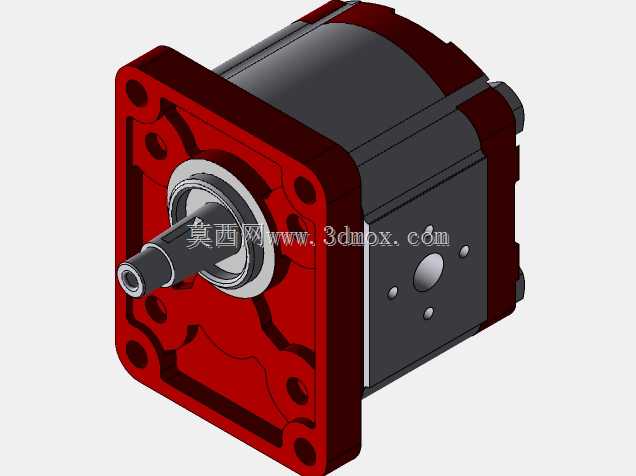

这款8CC排量的外啮合齿轮液压泵，是液压传动系统里的核心动力转换部件，日常在小型工程机械、农用机具、机床液压站、仓储搬运设备里都能见到它的身影，核心作用是把原动机输入的机械能，转化为液压油的压力能，为整套液压回路提供稳定的压力油输出，驱动油缸、液压马达这类执行元件完成直线往复或是旋转动作。从结构设计思路来看，这款泵采用了典型的三片式壳体布局，前端方形法兰安装座承担输入轴的支撑与整机安装定位功能，中间段是齿轮容腔与进出油道的集成主体，后端盖则负责容腔密封与另一侧齿轮轴的轴向定位，这种分体式结构的好处是加工时壳体的同轴度更容易保证，后期拆解维护时也能快速更换磨损的侧板、密封件，不用整体报废壳体。安装边界上，前端法兰采用了行业通用的方形四孔安装布局，安装孔的位置度公差控制在0.02mm以内，能直接适配多数标准液压泵的安装支架，输入轴采用带外螺纹的伸出轴结构，轴径与键槽尺寸符合通用液压泵的连接规范，可以直接通过联轴器和电机、柴油机这类原动机输出轴连接，不用额外定制转接件；进出油口布置在泵体侧面，油口的通径匹配8CC排量在额定转速下的流量需求，不会出现通径过小导致的吸油空穴、压油阻力过大的问题。功能特性上，这款齿轮泵依靠一对互相啮合的渐开线圆柱齿轮转动时，轮齿脱开啮合侧的容腔容积增大形成负压完成吸油，轮齿进入啮合侧的容腔容积减小将油压出，属于典型的容积式液压泵，额定工作压力能覆盖多数中低压液压系统的使用需求，内部设置的浮动侧板结构可以在泵工作时，依靠压力油的作用贴紧齿轮端面，自动补偿齿轮端面磨损带来的间隙，减少内泄漏，长期使用也能维持较高的容积效率。实际选型使用时，要注意这款泵的旋向要和原动机的输出旋向匹配，吸油口的压力不能低于产品要求的最低吸入压力，避免出现吸空导致的气蚀、噪音过大问题，安装时输入轴和原动机轴的同轴度要控制在允许范围内，不然会导致轴封过早磨损漏油，甚至出现断轴的故障。从建模细节来看，模型还原了泵体外部的加强筋结构，这些加强筋不是随意布置的，是在壳体壁厚有限的前提下，提升高压侧壳体的刚性，避免泵在额定压力下工作时壳体出现过大变形，导致齿轮啮合间隙变大、内泄漏增加；前端法兰上的密封槽、轴端的防尘密封结构也都做了还原，这些细节直接决定了泵的外泄漏防护能力，要是密封槽的尺寸、粗糙度设计不到位，很容易出现轴端渗油的问题，是齿轮泵设计里很容易被忽略但又直接影响产品可靠性的部分。在液压系统设计里，这类小排量齿轮泵经常用在对流量稳定性要求不是极高，但对成本、可靠性要求较高的场合，比如小型叉车的转向助力回路、农用小拖拉机的液压悬挂系统、小型机床的夹具夹紧回路，相比柱塞泵它的结构更简单，抗油液污染能力更强，日常维护成本更低，相比叶片泵它的转速范围更宽，低速下的流量输出更稳定，对液压油的黏度适应范围也更广。建模时对齿轮的齿形参数、壳体的内部容腔尺寸都做了对应还原，能直观看到齿轮啮合时的容腔变化过程，不管是做液压系统原理演示，还是做设备整体布局时的干涉检查，都能直接复用，不用再重新搭建简化模型，安装法兰、轴伸的尺寸都按照实物比例还原，做安装布局时可以直接核对安装空间，避免出现设计阶段预留空间不足的问题。
