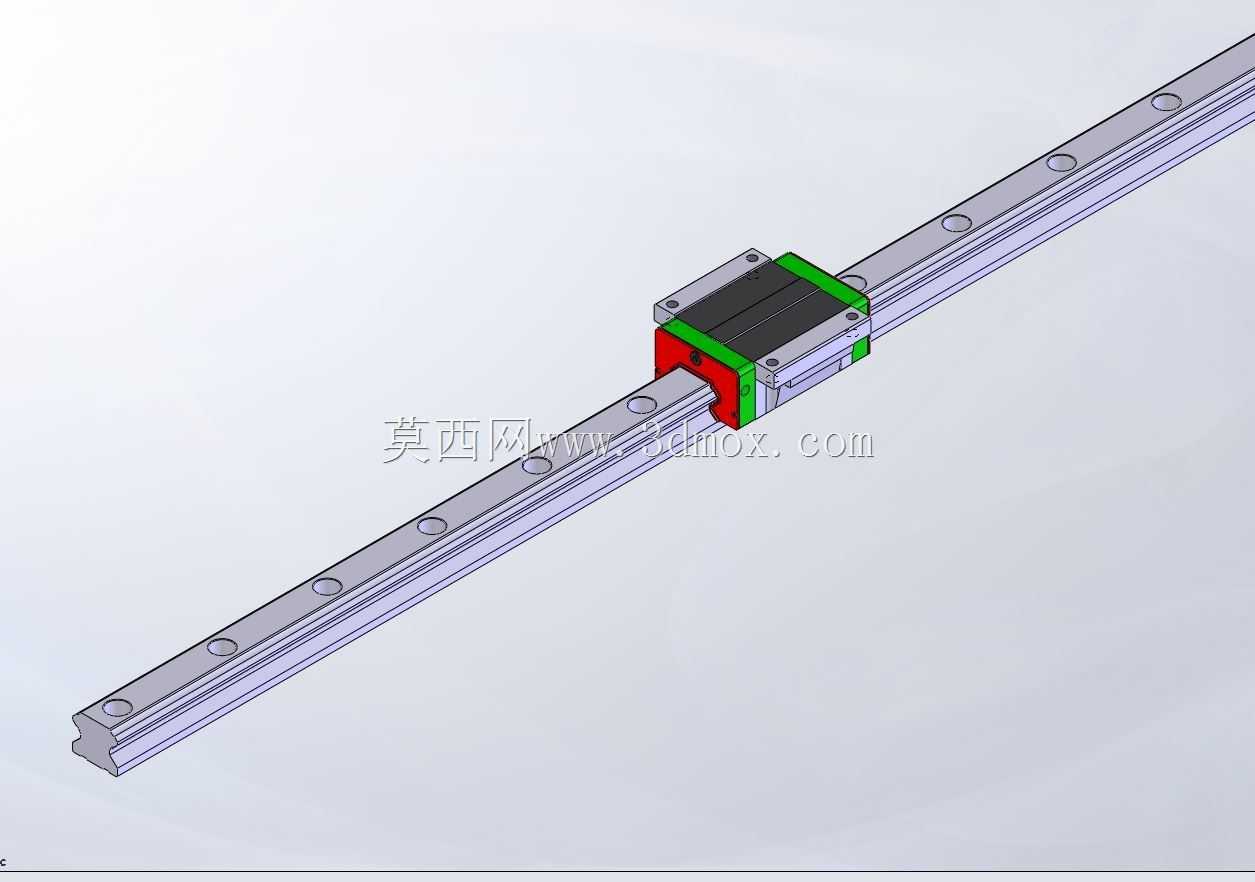

HIWIN上银HGR45H系列直线导轨滑块组件

这款HIWIN HGR45H系列直线导轨滑块组件，是重载型线性传动场景里应用极广的标准件，日常做非标设备结构选型时，但凡遇到需要高刚性、高负载直线往复运动的工位，首先会把这个规格的导轨纳入选型比对范围。从实际应用场景来看，这类45规格的重负载导轨，常见于大型龙门加工中心的XYZ轴传动基座、数控车床的刀架移动轨道、重载桁架机械手的水平行走轴、大型自动化仓储堆垛机的升降导向结构，甚至在一些大吨位冲压设备的送料机构、重型包装生产线的物料推送工位上，也能看到同系列导轨的应用，它的核心作用是为运动部件提供高精度的直线运动导向，同时承受来自各个方向的切削负载、物料重量以及运动过程中的冲击载荷，保证运动部件在长行程往复过程中不会出现偏移、卡滞或者精度衰减过快的问题。

从产品功能特性上来说，HGR45H属于高组装法兰型滑块系列，和同规格的低组装导轨相比，它的滑块整体高度更高，滚珠接触的刚性设计更偏向重载场景，四列滚珠采用圆弧接触式的排列设计，能够同时承受径向载荷、反径向载荷以及左右两个方向的横向载荷，负载能力比同尺寸的轻载导轨高出40%以上，而且这种接触设计在设备受到冲击载荷的时候，能够自动通过滚珠的微量形变补偿安装面的少量平行度误差，降低对安装基面的加工精度要求，减少现场装配的调试难度。滑块两端自带的密封端盖和底部刮油片，能够有效阻挡加工过程中产生的金属切屑、切削液、车间粉尘进入滑块内部的滚珠滚道，避免滚道出现点蚀、磨损，延长导轨的整体使用寿命，滑块内部预留的润滑注油通道，可以直接通过油嘴接入集中润滑系统，不用拆解滑块就能定期补充润滑脂，适配自动化设备长时间连续运行的维护需求。

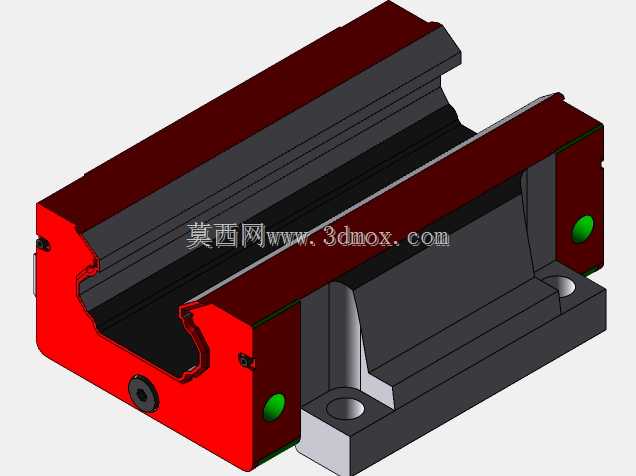

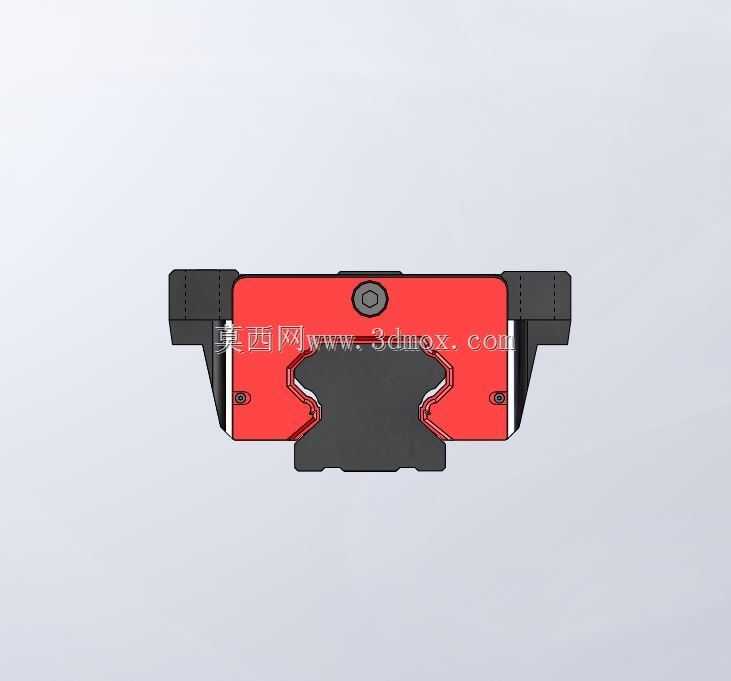

在做这个导轨的三维建模时，首先要严格遵循原厂的样本尺寸边界，导轨的截面宽度、滚道中心距、安装孔的孔距和沉孔尺寸都要和实物完全一致，滑块的法兰安装孔位、滑块总长度、注油嘴的位置、密封端盖的突出尺寸都不能出现偏差，否则后续工程师调用模型做装配设计的时候，会出现安装干涉、孔位对不上的问题。建模过程中要重点还原导轨和滑块的配合关系，滑块内部的滚珠循环通道、保持架的结构虽然不需要做完全的细节拆解，但滑块和导轨的配合间隙要按照实际的预压等级来预留，避免模型装配时出现过约束或者间隙过大的问题。另外要注意导轨的安装基准面设计，导轨侧面的基准边、滑块侧面的基准面都要在模型里做明确的标识特征，方便后续出工程图的时候标注形位公差，指导现场装配时的基准对齐。

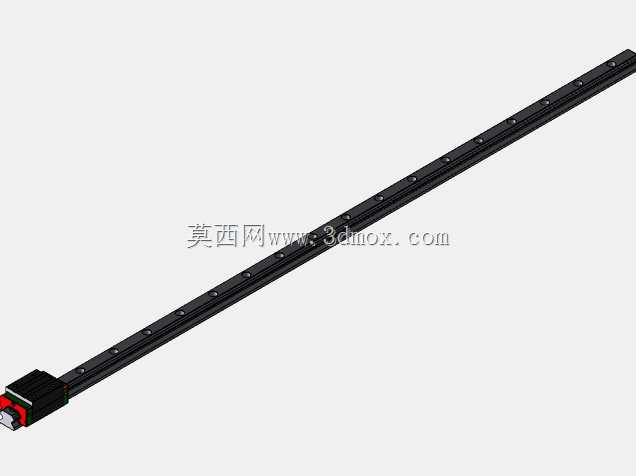

从安装边界的角度来说，HGR45H导轨的单根标准最长长度可以做到4米，拼接使用的时候要注意拼接处的导轨端面错位量控制在0.02mm以内，避免滑块经过拼接位置时出现卡顿。滑块的法兰安装孔是通孔设计，采用M12的螺栓进行固定，安装时的螺栓拧紧扭矩要控制在推荐值范围内，避免扭矩过大导致导轨本体变形，影响直线运动精度。两根导轨平行安装使用的时候，主动侧导轨要先固定找正，从动侧导轨可以根据实际的运行阻力调整平行度，不需要完全按照理论值锁死，能够有效降低双导轨平行度误差带来的附加负载。另外在设计安装基座的时候，导轨安装面的平面度要控制在每米0.05mm以内，表面粗糙度不低于Ra1.6，基座的材料优先选择铸铁或者经过时效处理的焊接件，避免设备运行一段时间后基座变形导致导轨精度丧失。

很多新手工程师在选型这类导轨的时候，容易只看额定动负载参数，忽略了静负载和力矩负载的校核，尤其是在悬臂结构的工位上，滑块受到的倾覆力矩很容易超过额定值，导致导轨使用寿命大幅缩短，这时候就需要根据实际的受力点位置、运动速度、加速度来计算每个滑块承受的三个方向力矩，确保所有受力参数都在样本允许的范围内。另外预压等级的选择也很关键，普通的输送工位选择轻预压即可，高精度的加工工位选中预压，重负载冲击大的工位才需要选重预压，盲目选高预压等级反而会增加滑块的运行阻力，加快滚珠的磨损。
