方形排气散热风扇三维结构设计

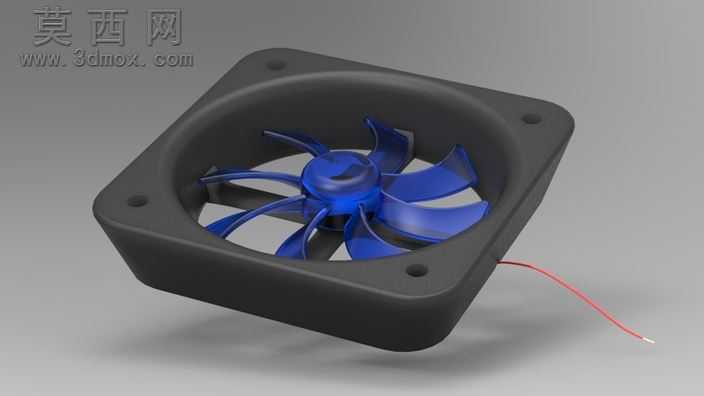

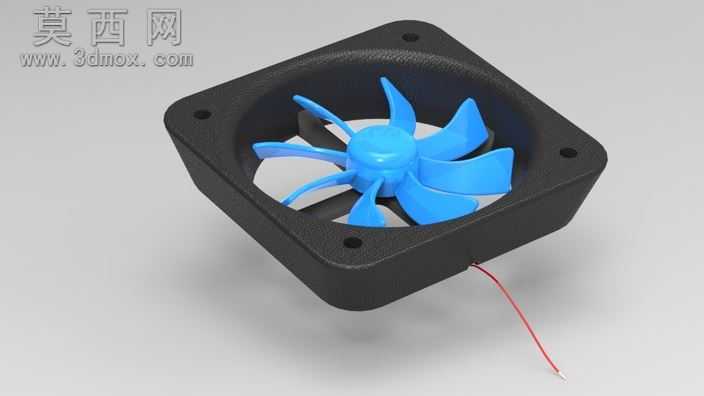

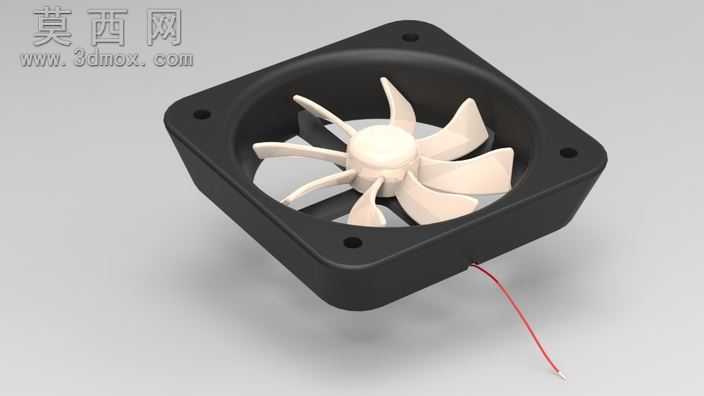

本款方形排气散热风扇采用三维参数化建模完成，整体结构遵循散热通风类产品的实用化设计逻辑，建模过程中优先保障结构合理性与装配可行性，兼顾外观的简洁规整。模型整体采用菱形安装外框结构，外框四个角预留标准安装孔位，孔位尺寸经过适配校准，可匹配常规机箱、柜体、桌面设备的安装螺孔规格，外框边缘做了微小倒角处理，既避免安装时的锐边磕碰，也让整体造型更显精致。扇叶部分采用七叶后掠式曲面设计，建模时通过曲面放样、曲率连续调整完成叶片造型，每片叶片的扭转角度经过反复校准，可在转动时有效切割气流，降低风阻与运转噪音，同时提升送风效率，叶片与中心轮毂做一体化平滑过渡，减少气流在轮毂处的紊流损耗。中心轮毂为圆润弧面造型，既可以保护内部转轴结构，也能引导气流顺畅通过扇叶区域。外框与扇叶的间隙经过精准控制，既保证扇叶转动时无剐蹭风险，也尽可能缩小间隙减少气流回流损失。模型还预留了电线出线孔位，出线孔位置做了圆滑过渡处理，避免走线时割伤线材，同时适配常规供电线材的走线需求。材质渲染方面，外框采用哑光磨砂工程塑料质感，还原工业散热风扇常用的阻燃ABS材质视觉效果，扇叶部分采用半透明浅灰硬质塑料材质，轮毂做亮面高光处理，通过不同材质的质感区分，清晰呈现各部件的结构层次。渲染时采用柔和的漫反射光源，突出曲面的光影过渡，清晰展现扇叶的曲面弧度与外框的结构细节。设计过程中充分考虑了多场景适配需求，既可以作为电脑CPU散热配套风扇使用，也可适配工业柜体、厨房通风、桌面设备散热等多种场景，整体结构无冗余设计，所有特征均服务于通风散热与安装使用的核心功能，模型各部件可独立拆分，方便后续进行结构调整、工程图导出或者仿真分析使用。
