商用车轻量化辐条式轮毂结构设计

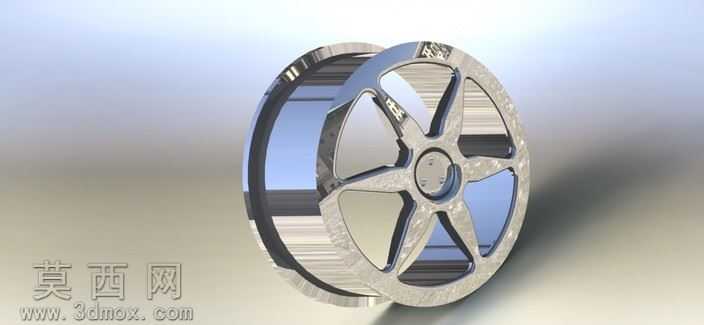

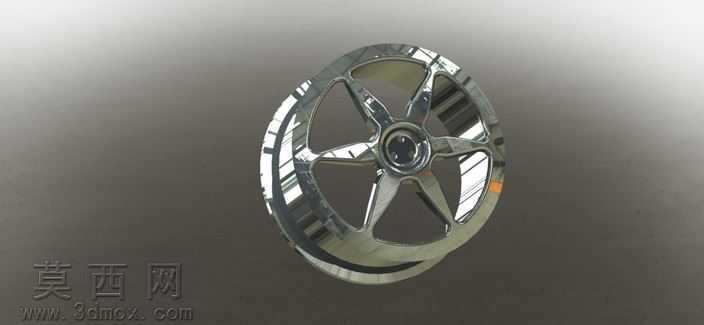

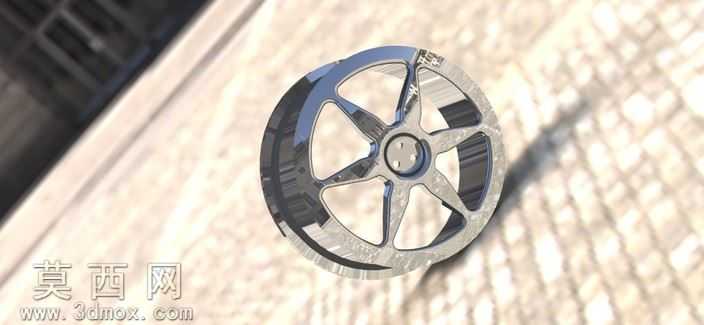

本作品为商用车辐条式轮毂的三维参数化设计成果，建模阶段以回转体基础特征为核心，先通过草绘绘制轮毂的中心安装基准轮廓，确定螺栓孔定位圆、中心轴孔的尺寸公差基准，利用旋转特征生成轮毂的基础基体，再通过拉伸切除完成中心安装面的螺栓孔、定位凹槽的结构构建。针对辐条部分，采用单根辐条草绘轮廓后圆周阵列的方式完成主体结构，每根辐条采用变截面流线型设计，从中心轮毂盘向外缘轮辋过渡时逐步调整截面厚度，既保证辐条的结构抗弯强度，又通过镂空结构降低整体轮毂重量，实现轻量化设计目标。轮辋部分采用多段回转特征拼接，精准还原轮辋与轮胎配合的胎圈座、轮缘的标准尺寸结构，确保与标准轮胎的装配适配性。材质渲染阶段，为轮毂赋予金属镀铬材质，调整材质的反射粗糙度、环境贴图采样参数，模拟真实金属轮毂的高光反射与细微表面磨砂质感，在渲染场景中添加柔和的侧方主光源与环境补光，还原金属表面的光影层次，突出轮毂的立体结构与曲面流畅度。设计过程中重点考量轮毂的受力传递路径，车辆行驶过程中来自地面的冲击载荷通过轮辋传递至辐条，再汇聚到中心安装盘传递至车轴，因此在辐条与中心盘、辐条与轮辋的连接位置均做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，同时对辐条的排布角度做了优化，六根辐条采用等角度圆周排布，保证各个方向受力均匀，兼顾动平衡性能。整体建模过程严格遵循汽车轮毂的行业设计规范，所有安装尺寸、配合尺寸均参考商用车轮毂的通用标准设定，模型结构完整无破面，可直接用于后续的结构仿真验证、3D打印样件制作或者产品展示渲染使用，轮毂表面的细节纹理、安装孔的倒角细节都做了精细化处理，还原真实工业产品的加工特征。
