20口径猎枪弹壳精密结构三维造型

在民用射击运动、狩猎装备配套以及枪械教学演示场景中，20口径猎枪弹壳是霰弹枪供弹系统里的核心承载构件，这类构件的三维建模精度直接影响后续弹药装配模拟、枪械进弹机构兼容性验证的实际效果。从实际使用场景来看，20口径猎枪弹壳需要承担发射药封装、底火固定、弹丸承托以及击发时的膛压承载作用，在击发瞬间需要承受数百兆帕的瞬时高压，同时还要保证在抽壳机构动作时能顺利从弹膛退出，不会出现断壳、胀壳等故障。

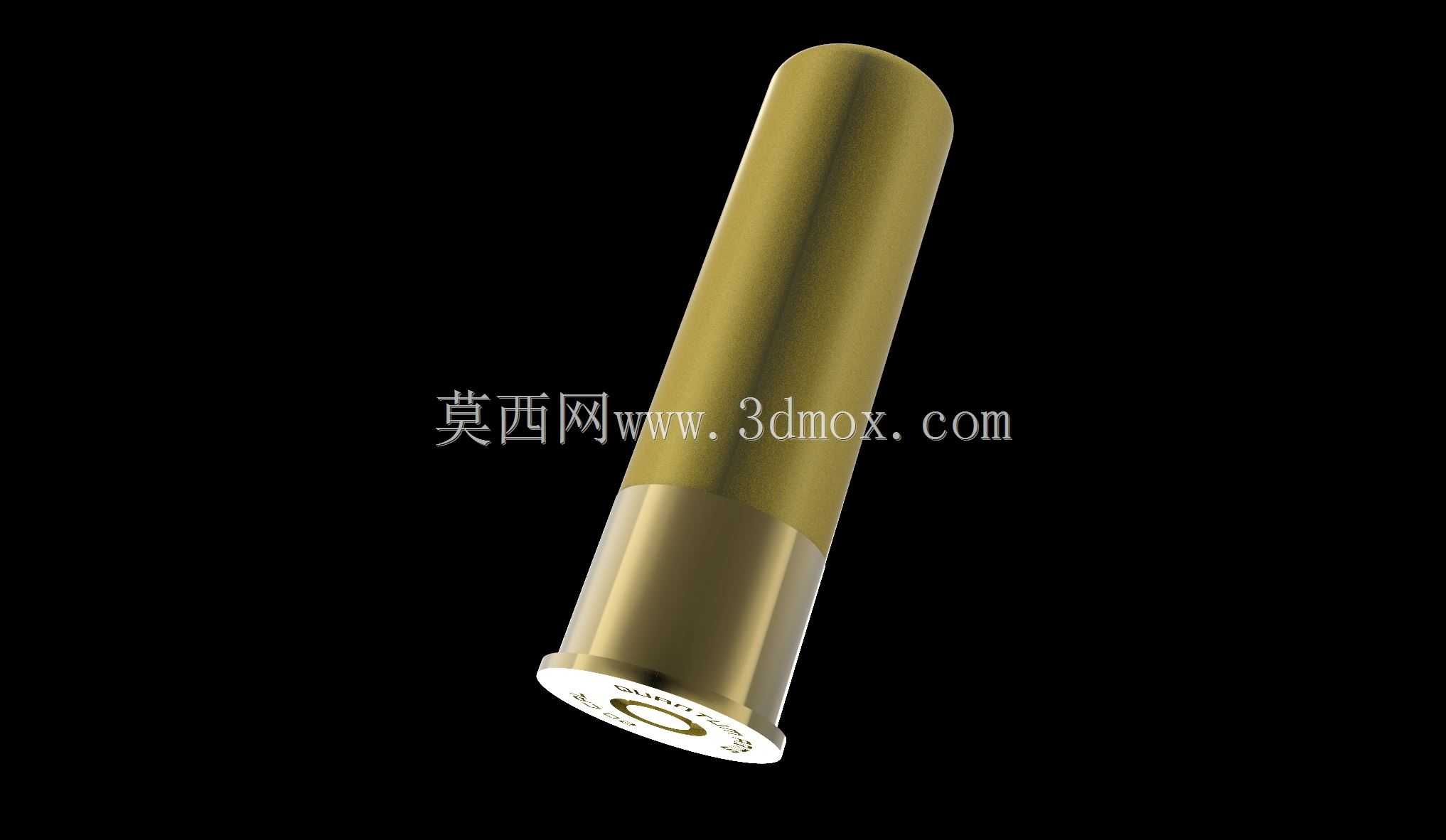

设计这类构件时，首先要明确弹壳的外形边界：整体为带底部凸缘的长筒形结构，筒身从底部到口部存在微小的锥度，这个锥度并非随意设置，而是为了适配猎枪弹膛的锥度设计，保证进弹时的顺畅性，同时击发后弹壳轻微膨胀贴膛，泄压后能凭借锥度顺利回弹，方便抽壳钩勾住底部凸缘完成抽壳动作。底部的凸缘尺寸是安装边界的核心参数，凸缘的直径、厚度需要完全匹配对应口径猎枪的弹膛定位槽尺寸，同时底火安装孔位于底部中心位置，孔的深度、直径要适配标准底火的压装公差，保证底火压装后不会出现突出或者凹陷超差的情况，避免击发时出现漏火、击发无力的问题。

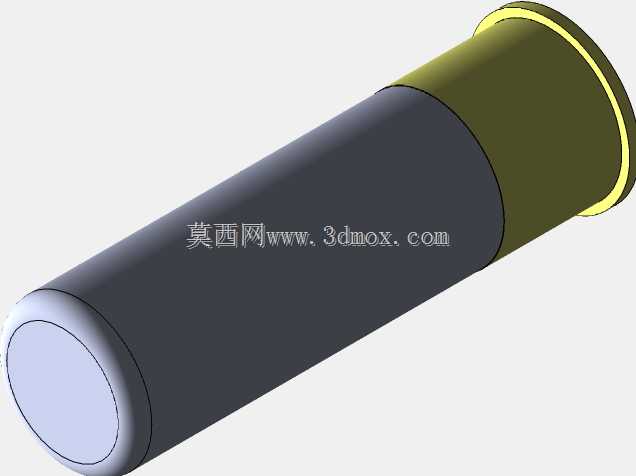

从功能特性拆分来看，弹壳的筒身部分分为下部的黄铜材质底座段和上部的弹身段，底座段承担主要的膛压载荷，因此壁厚要大于上部筒身，黄铜材质的延展性可以保证击发时弹壳底部能紧密贴合弹膛尾部，实现闭气效果，同时黄铜的自润滑特性也能降低抽壳时的摩擦阻力。上部筒身根据不同弹药类型会采用塑料或者纸基材质，主要作用是承托弹丸、封装发射药，建模时需要保证筒身内壁的光滑度，避免发射药填充时出现架桥问题，同时口部的收口尺寸要和弹丸的外径匹配，保证弹丸固定力合适，既不会在携行时出现弹丸脱落，也不会在击发时因为弹丸固定力过大影响初速稳定性。

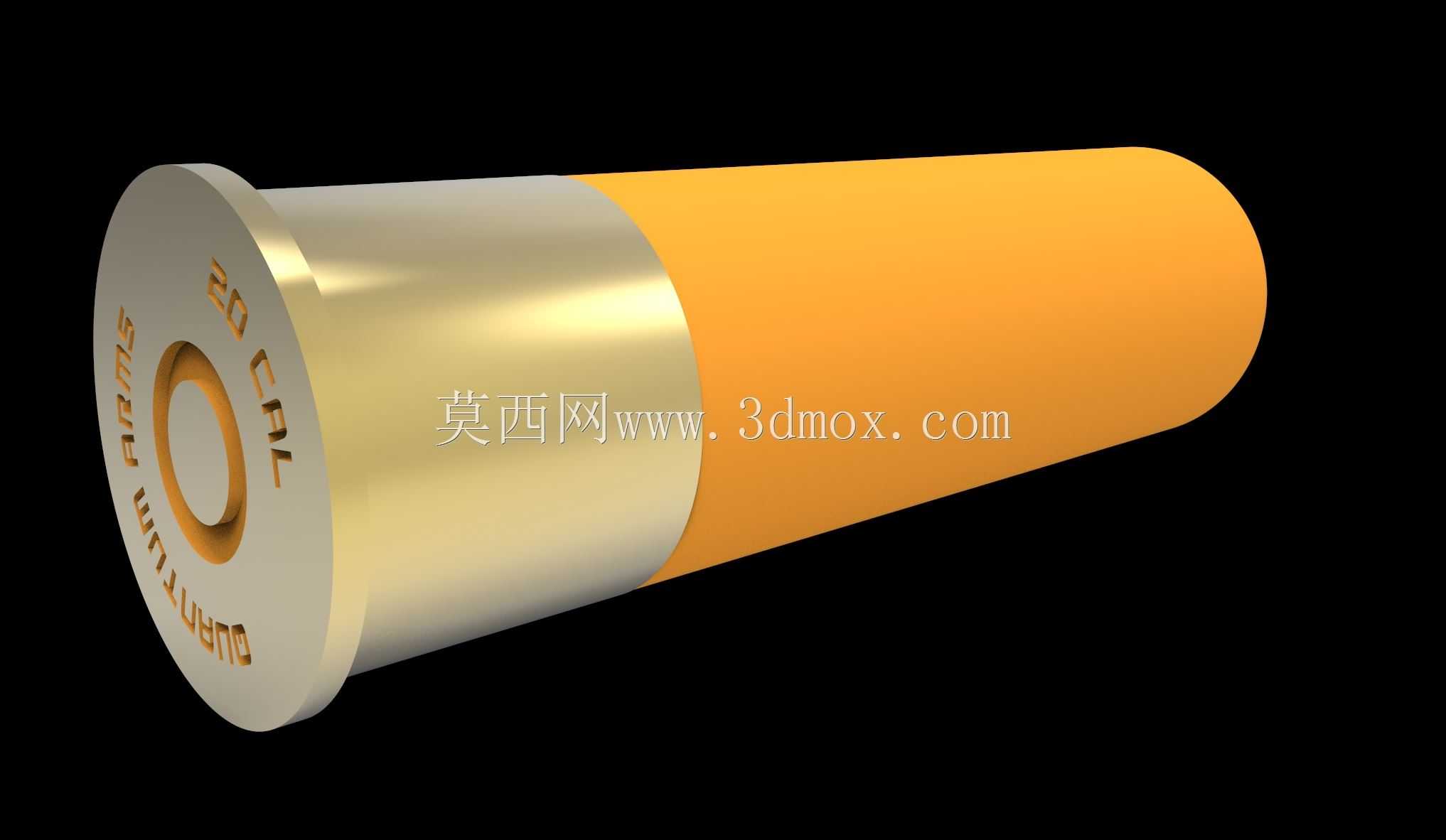

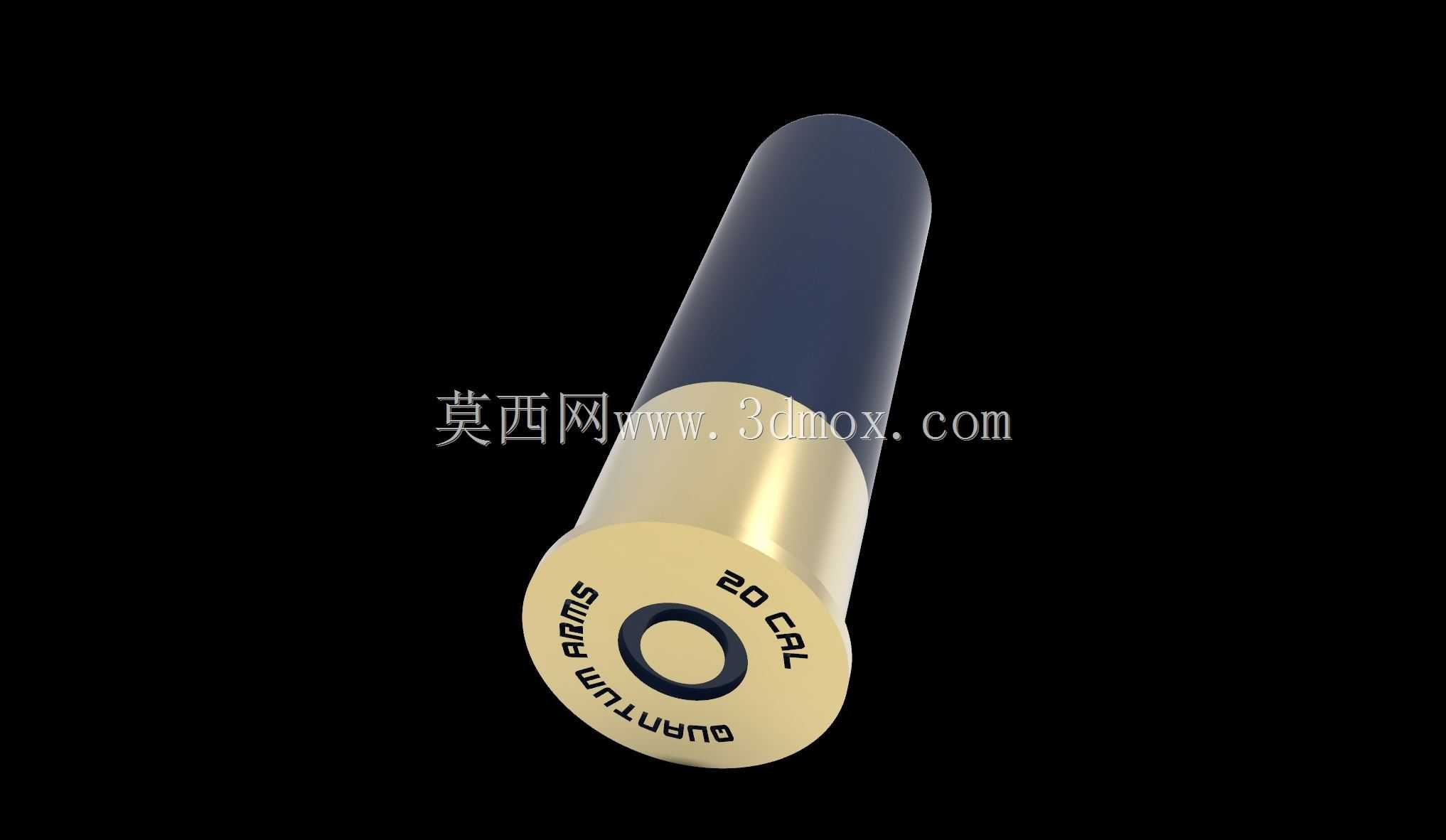

建模过程中需要重点关注几个结构细节：底部的铭文刻印区域，这类刻印不仅是规格标识，在实际生产中也是模具分型的定位参考，建模时要保证刻印深度的一致性，避免出现应力集中点；底火室周围的传火孔分布，虽然这个模型是弹壳本体，但传火孔的位置、直径会直接影响发射药的点火一致性，在做装配验证时需要和底火、发射药模型做干涉检查；筒身和底座的连接位置采用圆弧过渡，这个过渡圆角的半径不能随意设置，圆角过小会在击发时出现应力集中导致弹壳断裂，圆角过大则会影响弹壳在弹膛内的定位精度。

在实际的工程应用中，这类弹壳模型除了用于枪械设计的机构验证，还可以用于射击运动的教学演示，通过三维模型拆解展示弹壳各部分的功能，帮助新手理解弹药工作原理；同时在弹药生产的工装设计中，弹壳的三维模型是弹壳冲压模具、收口模具、底火压装工装设计的核心参考，建模时的尺寸公差设置需要和实际生产的公差带匹配，比如筒身外径的公差要控制在0.02mm以内，保证和弹膛的间隙在合理范围内，间隙过大会导致弹壳胀裂，间隙过小则会出现进弹卡滞。

从结构设计思路来说，这类薄壁承压构件的建模不能只做外形的简单拉伸旋转，需要结合材料的力学性能做壁厚的梯度设计，底部底座部分因为要承受抽壳钩的拉力以及击针的撞击力，壁厚要从中心向边缘逐渐变化，击针撞击的中心位置厚度要满足抗冲击要求，同时不能过厚导致击针撞击能量不足；凸缘和筒身的连接位置要做加强结构，避免抽壳时凸缘断裂；筒身的锥度要严格遵循SAAMI或者CIP的弹药标准尺寸，保证不同厂商生产的同口径弹壳都能在适配的枪械上正常使用，不会出现兼容性问题。

另外在做装配验证时，需要将弹壳模型和猎枪的弹膛、抽壳钩、托弹板等构件做运动仿真，模拟供弹、上膛、击发、抽壳、抛壳的全流程动作，检查弹壳在各个动作环节是否存在干涉，比如托弹板抬升弹壳时是否会因为弹壳锥度问题出现歪斜，抽壳钩勾住凸缘时的接触面积是否足够，抛壳挺撞击弹壳底部的位置是否合适，会不会导致弹壳抛壳方向不稳定影响后续供弹。这些仿真验证的准确性完全依赖弹壳模型的尺寸精度，尤其是外形轮廓、凸缘尺寸、底部平面度这些关键参数，必须和实物保持一致。
