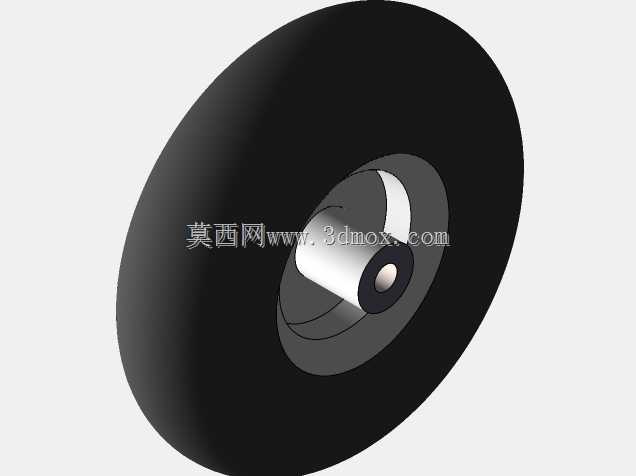

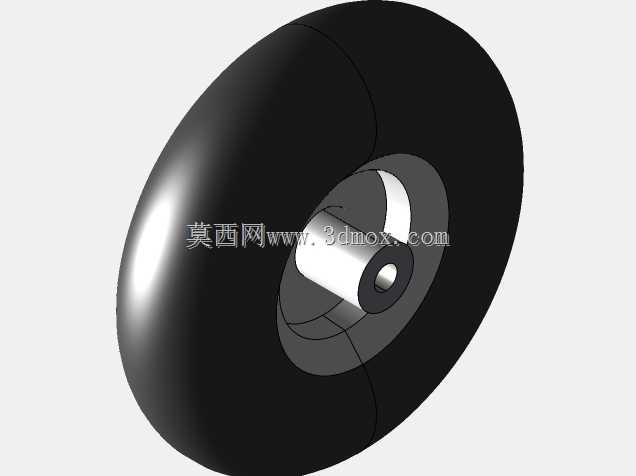

港口货运10英寸充气式车轮带轮毂结构

在港口散货堆场、厂区短途转运的作业场景里，这类10英寸规格的充气车轮是轻型搬运设备行走系统的核心部件，常配套在手动液压托盘车、小型平板拖车、移动式登车桥的辅助支撑轮组上，适配单轮额定载荷在150-220kg区间的低速行走工况，相比同尺寸的实心橡胶轮，充气结构能更好吸收港区铺装路面的接缝、碎石带来的冲击，降低搬运过程中货件的颠簸磕碰风险，尤其适合转运易碎包装件、精密机电配件的场景使用。从结构设计逻辑来看，该轮组采用分体式装配思路，白色轮毂为对称对合结构，中间预留标准轮轴安装通孔，孔位同轴度公差控制在0.1mm以内，确保轮组转动时无偏摆异响；轮毂外缘设计有环形定位凸台，装配时轮胎胎圈卡入凸台内侧，充气后胎圈与凸台紧密贴合，避免重载转向时出现胎圈脱滑的问题。轮胎采用常规低压充气胎结构，胎面为光面设计，没有额外的防滑花纹，这一设计是匹配港区硬化平整路面的使用场景，光面胎的接地面积更大，单位面积压强更低，不会在环氧地坪、沥青铺装面上留下压痕，同时滚动阻力更小，人工推行时更省力；胎侧厚度设计为6mm，兼顾弹性与抗穿刺性能，能应对港区散落的细小铁屑、木屑的扎刺，降低日常运维的补胎频率。安装边界方面，该轮组的总宽度为75mm，轮毂安装孔直径适配20mm的标准轮轴，轮组安装后轴向窜动间隙预留0.2-0.3mm，既保证转动顺畅，又不会出现轮组横向晃动的问题；轮轴安装位到轮胎外缘的回转半径为127mm，也就是对应10英寸的标称轮径，设计安装支架时需要保证支架下缘距离地面的高度不小于130mm，避免轮组跳动时支架剐蹭地面。建模过程中，轮胎部分采用旋转特征生成基础胎体，再通过环形阵列的分割线模拟胎面的合模缝结构，胎侧的弧度经过多次曲率调整，还原充气后胎侧自然外鼓的形态，避免出现生硬的直角转折；轮毂部分先绘制单侧的旋转截面，生成单侧轮毂结构后镜像得到对合的另一半，中间的轴承安装位做了沉台设计，可嵌入标准深沟球轴承，降低轮组转动的摩擦阻力，轴承位的配合公差选用H7/k6的过渡配合，保证轴承安装后无松动，同时方便后期维护更换。实际选型应用时，需要注意该轮组的适用速度不超过5km/h，仅适合人力推动的低速搬运设备，不能用于高速牵引的拖挂车组；充气压力建议维持在0.25-0.3MPa，压力过高会降低缓冲性能，压力过低则会增大滚动阻力，甚至出现胎圈脱开的问题。在港口的实际运维场景里，这类轮组的更换频率通常为12-18个月，主要损耗形式为胎面磨损、胎侧老化开裂，建模时还原的分体式轮毂结构，也方便现场运维人员单独更换轮胎，无需整体更换轮组，降低备件采购成本。另外，该轮组的轮毂安装孔位可根据实际设备的轮轴尺寸做适配调整，建模时参数化设置了安装孔的直径尺寸，修改参数即可快速生成适配不同轮轴的版本，无需重新绘制整体结构，能大幅缩短变型设计的周期。
