四轴铣削加工狼头浮雕立体工件

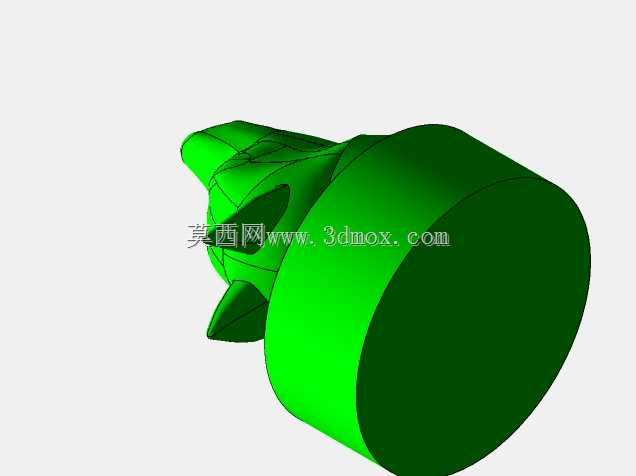

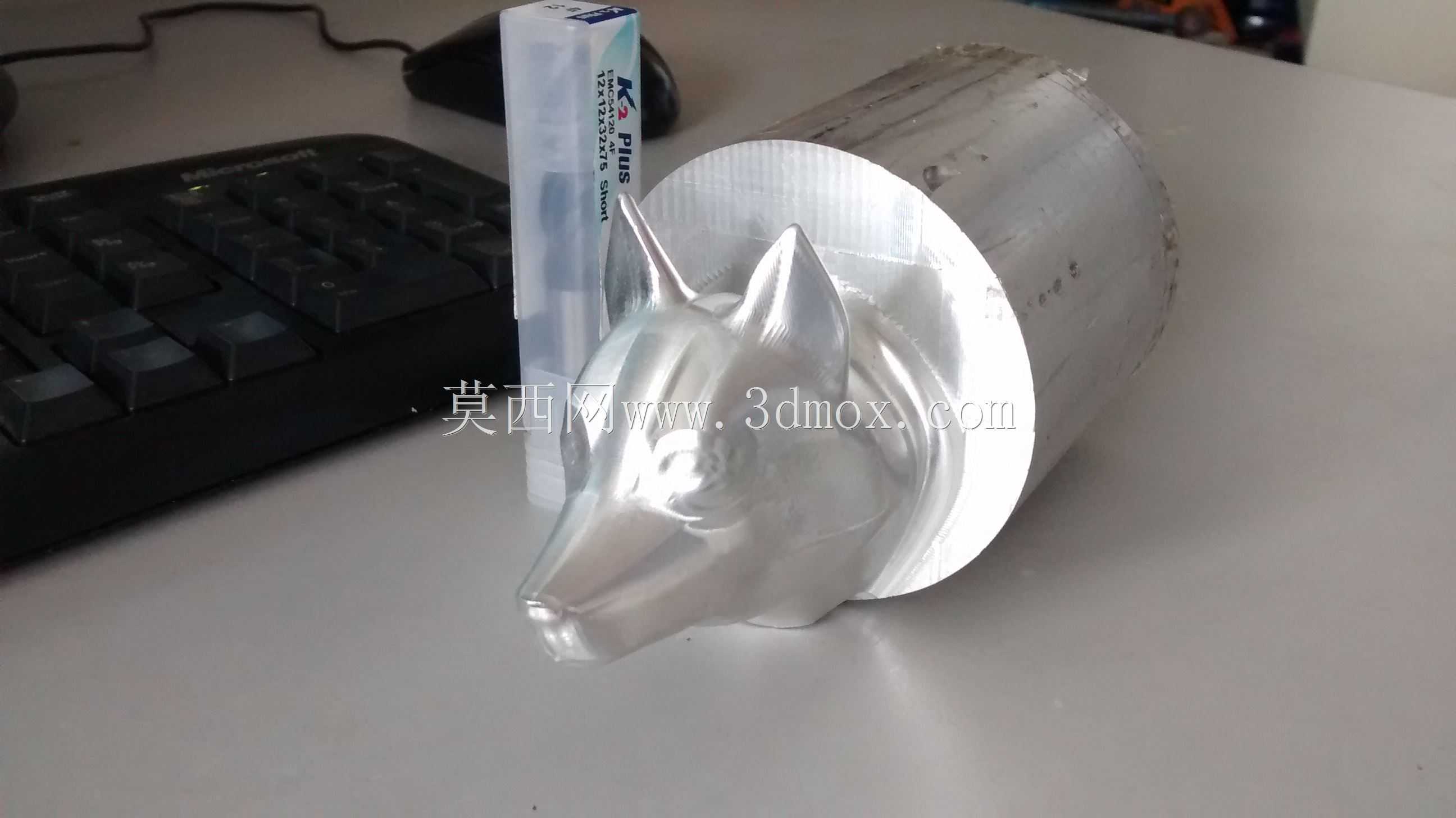

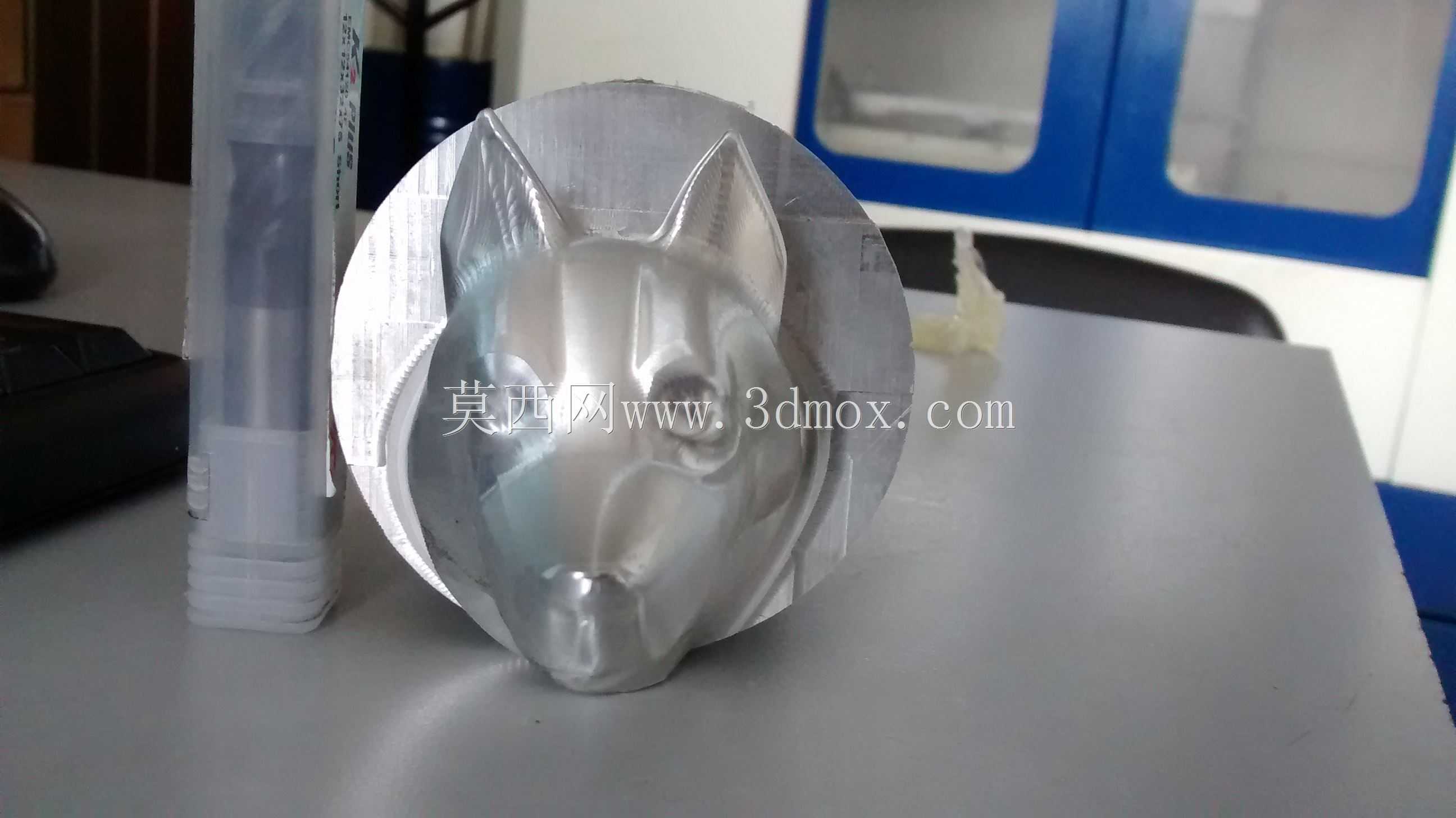

该狼头立体工件为四轴铣床旋转轴加工的典型曲面类零件，主要应用于工艺摆件定制、文创金属饰品生产、个性化机械加工教学演示场景，也可作为数控多轴加工实训的实操案例载体，帮助操作人员掌握四轴联动加工的刀路规划逻辑与曲面成型控制要点。从实际加工用途来看，这类异形曲面工件突破了三轴机床的加工行程限制，依托旋转轴的分度回转功能，可一次装夹完成工件周向所有曲面的精加工，避免多次装夹带来的定位误差，保障狼头耳部、吻部、眼部等细节特征的形位精度与表面一致性。在功能特性层面，工件以圆形棒料为加工基底，整体外轮廓与基底圆柱面同轴，背部保留平整的圆形安装基面，可直接通过卡盘装夹定位，也可通过背部基面搭配压板实现台面上的固定安装，适配不同的展示或二次加工需求；狼头面部的曲面过渡连续无突变，所有凸起特征的根部均做了适配铣刀加工的圆角过渡，无清根死角，可通过球头铣刀完成全曲面的精加工走刀，无需后续大量人工修磨。设计思路上，建模阶段优先构建狼头的对称基准面，先勾勒出头部整体的轮廓控制线，再通过放样、曲面填充生成基础曲面，之后逐步细化耳部的立挺造型、眼部的凹陷轮廓、吻部的凸起形态，每一处曲面调整都同步考量四轴加工的刀轴可达性，避免出现刀具干涉的倒扣区域；加工阶段将工件坐标系原点设置在圆形基底的端面中心，旋转轴A轴与工件轴线重合，粗加工采用动态铣削方式快速去除大部分余量，半精加工通过等高清角处理曲面交接的残留台阶，精加工采用环绕等距刀路沿曲面法向走刀，保障表面纹理均匀一致。外形尺寸方面，工件整体最大外径与基底圆柱直径一致，轴向长度控制在棒料的有效夹持范围内，安装时需保证卡盘夹持的基底长度不小于总长度的三分之一，避免高速旋转时工件出现振颤；狼头凸起部分的最大高度不超过基底半径的二分之一，防止加工时刀具与回转的工件边缘发生碰撞，所有曲面的最小曲率半径大于精加工所用球头刀的半径，避免出现过切或刀具无法到达的加工盲区。这类多轴加工的异形曲面工件，在实际生产中既可以作为独立的工艺展品，也可作为金属浮雕类产品的加工参考，其建模与加工逻辑可复用到各类动物造型、个性化定制曲面零件的生产中，帮助设计人员平衡造型表现力与加工可行性，减少前期设计阶段的工艺缺陷，缩短从三维模型到成品工件的落地周期。
