玻璃瓶吹塑成型模腔模具结构

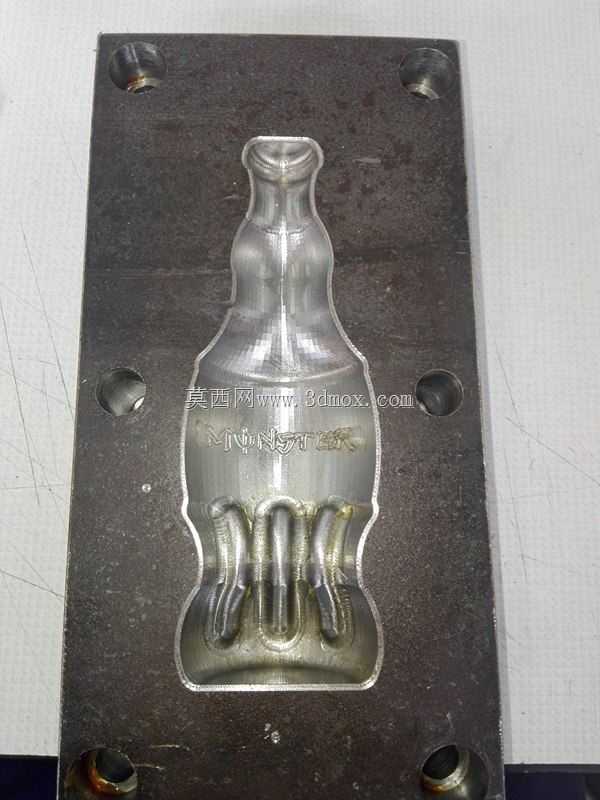

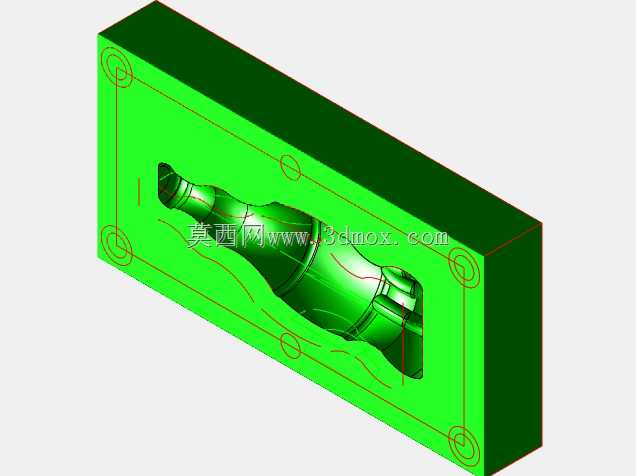

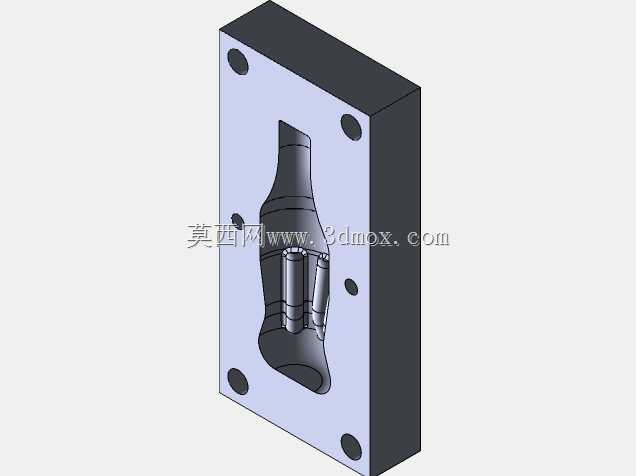

这套模腔结构主要服务于玻璃包装容器的吹制成型工序，在日用玻璃生产线上，这类模具直接决定了最终瓶体的外观轮廓、壁厚均匀度以及成型脱模的顺畅度，是玻璃吹制工位的核心成型部件。从结构布局来看，整块模坯采用预硬模具钢整体铣削成型，四个角位预留的沉头安装孔直接匹配生产线模架的定位螺柱，安装时无需额外加装转接垫板，沉孔深度经过精确核算，锁紧后螺栓头完全没入模坯平面，不会和周边开合模机构产生运动干涉。模腔的轮廓完全贴合目标瓶型的外表面，从瓶口的收口段、瓶身的渐变弧面到底部的防滑纹理区域，全程采用3轴联动铣削走刀加工，曲面衔接处没有明显的接刀棱线，能最大程度减少吹制后瓶体表面的打磨工作量。

在实际生产场景里，这类模具安装在行列式制瓶机的开合模机构上，工作时两个半模精准合模，熔融状态的玻璃料滴从瓶口端送入模腔，内部通入压缩空气将料滴吹胀贴紧模腔内壁，待玻璃冷却定型后开模即可取出成型瓶坯。设计这套模腔的时候，首先要考虑玻璃料的冷却收缩率，整个型腔的尺寸比最终成品瓶体放大了对应收缩量的比例，避免冷却后瓶体尺寸偏小达不到灌装要求；其次瓶身的曲面过渡全部采用大圆角顺滑衔接，没有锐角结构，一方面能减少吹制时玻璃料在锐角处的应力集中，防止成型后瓶身出现冷爆裂纹，另一方面也能降低开模时的脱模阻力，避免瓶体表面被模腔拉伤。

模坯的上下平面都经过平磨加工，平面度控制在0.02mm以内，合模时两个半模的分型面能完全贴合，不会出现合模缝隙导致的瓶身飞边问题。模腔底部的凹凸纹理是对应瓶底的防滑纹路设计，加工时特意将纹理的脱模斜度加大到3度以上，确保开模时瓶底能顺利脱离纹理区域，不会出现纹理粘模导致的瓶底缺料。瓶口位置的型腔尺寸精度要求最高，因为这个部位后续要配合瓶盖密封，加工时特意留了0.1mm的抛光余量，后续经过人工抛光后能达到镜面粗糙度，保证成型后的瓶口螺纹配合面光滑无毛刺，密封性能达标。

从安装边界来看，模坯的整体长宽尺寸适配常规制瓶机的模架安装槽，厚度方向的尺寸经过核算，合模后模腔的中心高度和吹制工位的吹气杆中心完全重合，不会出现吹气偏位导致的瓶壁厚薄不均问题。模坯的四个侧面都做了退刀槽处理，安装时能和模架的定位挡块紧密贴合，长时间高速开合模作业下也不会出现模位偏移。日常生产维护时，这套模具不需要完全拆解，只需要定期清理模腔表面的玻璃残留污渍，检查分型面的贴合情况即可，维护门槛较低，适配中小批量的特色瓶型玻璃容器生产需求，更换不同的模腔就能快速切换生产的瓶型，不用整体更换模架，能有效降低生产线的换型成本。
