多配置商用HTD-5M花键轴剖面结构

在轻工自动化输送、小型包装设备、桌面级3D打印传动单元这类对同步传动精度有稳定要求的场景里，HTD-5M规格的圆弧齿同步传动部件一直是选型高频项，很多设计人员在做传动布局时，经常会遇到不同齿数带轮、配套连接轴的重复建模问题，这套多配置的花键轴剖面结构，就是针对这类实际选型痛点做的参数化设计成果。

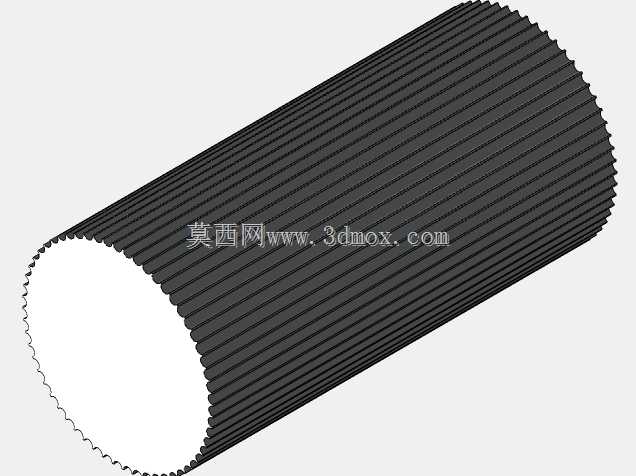

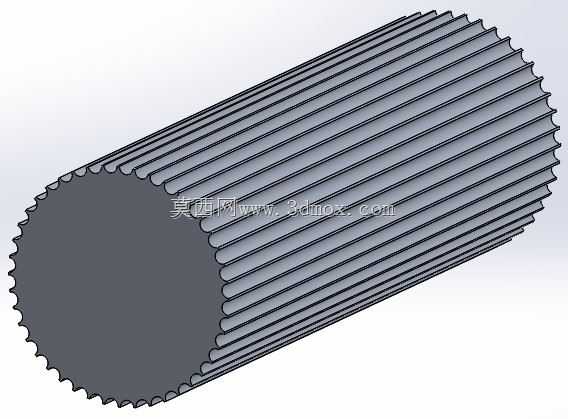

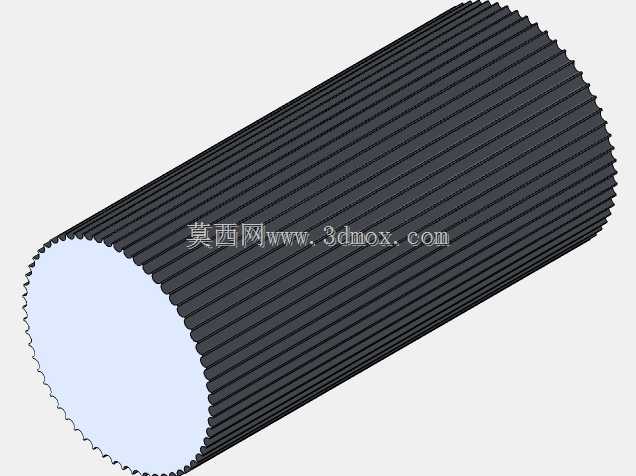

从实际设备用途来看，这类带花键结构的轴件，既可以直接作为HTD-5M同步带轮的配套连接轴，通过花键的周向固定特性传递扭矩，避免平键连接在频繁正反转场景下的键槽旷量问题，也可以直接在轴体上加工出5M圆弧齿形，充当一体式的小直径带轮使用，尤其适合安装空间局促、传动中心距偏小的紧凑型设备布局，比如桌面型贴标机的送标辊传动、小型输送机的从动辊动力输入、3D打印机的X/Y轴同步传动端，都能直接适配这类结构。

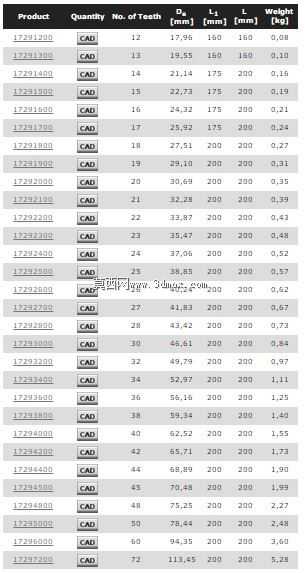

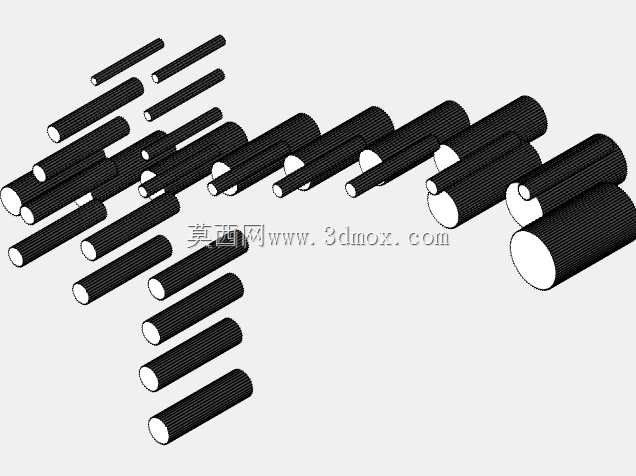

设计思路上没有采用单一固定齿数的建模逻辑，而是把齿数范围覆盖了从Z=12到Z=72的常用规格区间，通过配置化的参数关联，把齿形轮廓、齿顶圆直径、齿根圆直径、轴体长度这些关联参数做了联动约束，不需要逐个规格单独绘制齿形，切换配置就能直接生成对应齿数的轴类带轮模型，能大幅减少结构设计阶段的重复建模工作量。做齿形设计的时候严格遵循HTD-5M的圆弧齿形标准，齿廓的曲率半径、齿高、齿距公差都匹配通用同步带的啮合要求，不会出现齿形错位、啮合卡滞的问题，花键部分的参数也采用了通用商用花键的标准尺寸，和市面上常见的标准花键套、锁紧螺母的安装尺寸完全匹配，不需要额外做非标适配。

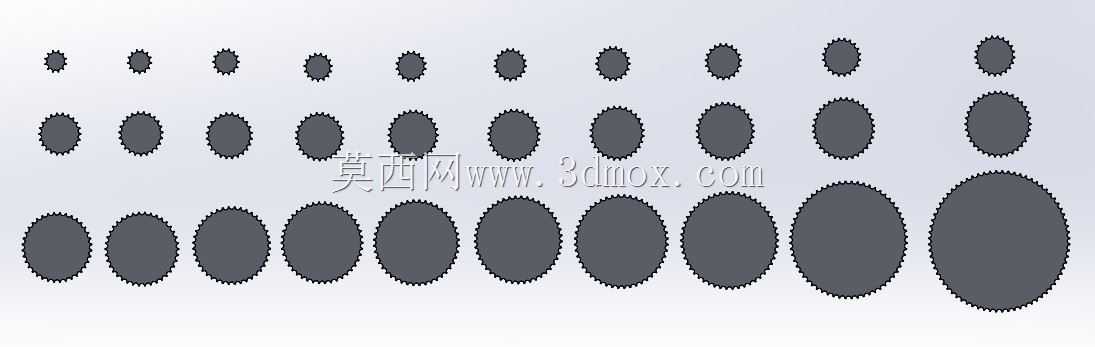

从外形尺寸与安装边界来看，不同齿数配置下的齿顶圆直径随齿数变化线性调整，轴体的基准直径预留了标准轴承位的加工余量，两端的轴肩尺寸符合常用深沟球轴承的安装定位要求，安装时不需要额外调整轴系的定位尺寸，直接按照标准轴承的安装公差做配合就能完成装配。剖面结构的展示方式把内部的花键齿形、实体壁厚都做了剖切呈现，设计人员在做干涉检查的时候，可以直接观察到齿根位置的壁厚是否满足扭矩传递的强度要求，不用再额外做剖面视图的剖切操作。

实际应用中，这类多配置结构的优势很明显，做传动方案选型的时候，只需要根据计算得到的传动比、需要传递的额定扭矩，直接切换对应齿数的配置，就能快速导出工程图或者直接用于装配仿真，不需要反复核对齿形参数是否正确。尤其是在做系列化设备开发的时候，同一款设备的不同型号往往只需要调整带轮齿数来改变传动比，这套参数化模型可以直接调用，能把传动部分的设计周期压缩大半。另外因为齿形和轴体是一体式结构，相比装配式的带轮加轴的结构，减少了连接环节的累积误差，传动的同轴度更好，高速运转时的跳动量更小，适合对传动平稳性要求较高的场合，比如小型精密检测设备的样品输送机构、数码产品组装线的小型传送工位，都能满足使用要求。建模时对齿根位置做了标准的圆角过渡处理，避免应力集中导致的轴件断裂问题，长期承受交变载荷的场景下也能保证足够的疲劳强度，不需要额外做加强结构。
