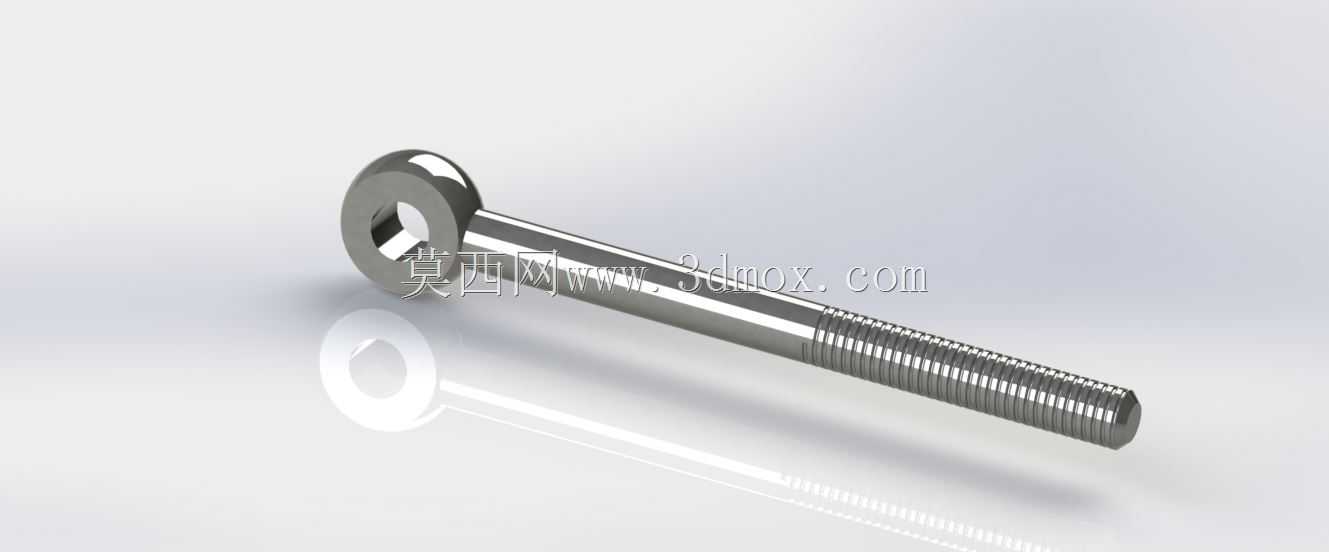

DIN444标准活节螺栓M5至M20规格系列

在各类需要铰接连接、频繁拆装调整的机械结构场景中，带孔头部的活节螺栓一直是应用频次极高的连接件，这套覆盖M5到M20全尺寸段的DIN444标准活节螺栓，完全适配从轻型工装夹具到重型设备铰接点位的不同载荷需求。做结构设计的工程师都清楚，普通外六角或者内六角螺栓只能实现刚性压紧连接，一旦连接点位需要存在一定角度的摆动、或者需要配合销件实现快速拆装的活接结构，活节螺栓的头部通孔结构就成了不可替代的设计选择。

从实际应用场景来看，小规格M5、M6的活节螺栓，常被用在小型自动化设备的连杆调节结构、工装夹具的快速压紧摆臂、检测设备的可调支撑点位上，这类场景载荷不大，但对连接的灵活性、调整便捷性要求高，活节头部的通孔可以直接穿入圆柱销或者开口销，和配套的铰接座形成转动副，不需要额外加装关节轴承就能实现小角度的摆动补偿，能大幅简化小型设备的结构设计，减少零件数量。中等规格的M8、M10、M12活节螺栓，更多应用在农业机械的悬挂连接点位、输送线的张紧调节结构、机床附件的锁紧摆臂上，这类场景除了需要铰接功能，还要承受一定的交变载荷，螺栓杆部的螺纹段长度经过标准校核，既保证足够的螺纹啮合长度来承受拉力，又预留了足够的光杆段来适配铰接点位的转动间隙，避免螺纹部分承受剪切力导致的螺纹变形、连接卡滞问题。大规格的M16、M20活节螺栓，一般用在重型设备的检修门铰接、大型工装的起吊连接点位、工程机械的辅助拉杆结构上，这类场景的载荷量级大，对螺栓的抗拉强度、头部孔位的抗剪切能力要求高，严格遵循DIN444标准的尺寸设计能保证头部通孔和配套销轴的配合间隙控制在合理范围，不会因为间隙过大导致连接晃动，也不会因为间隙过小出现装配卡涩。

从产品功能特性来说，这套活节螺栓的设计完全贴合工业场景的实际使用需求，头部采用锻造成型后再机加工通孔的工艺结构，相比冷镦直接成型的孔位，孔壁的表面粗糙度更低，和销轴配合时的磨损更小，长期铰接摆动也不会出现孔位失圆导致的连接松旷。杆部的螺纹采用标准公制粗牙设计，和市面上常规的六角螺母、法兰螺母都能通用互换，不需要定制特殊规格的配套螺母，能降低现场装配的备件成本。杆部末端的倒角设计符合紧固件装配的通用要求，拧入螺母时不会刮伤螺纹牙型，也能更快对准螺纹孔，提升装配效率。

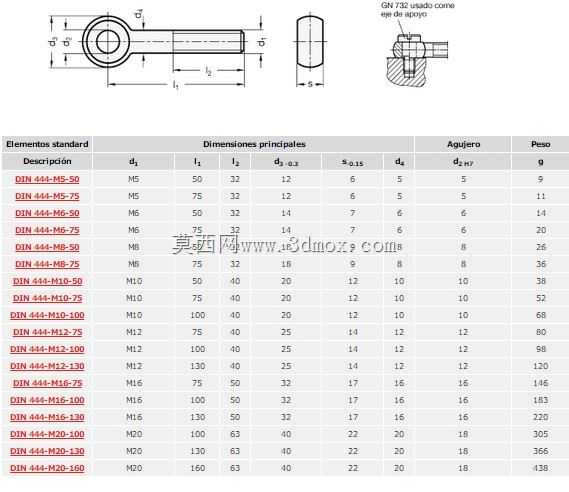

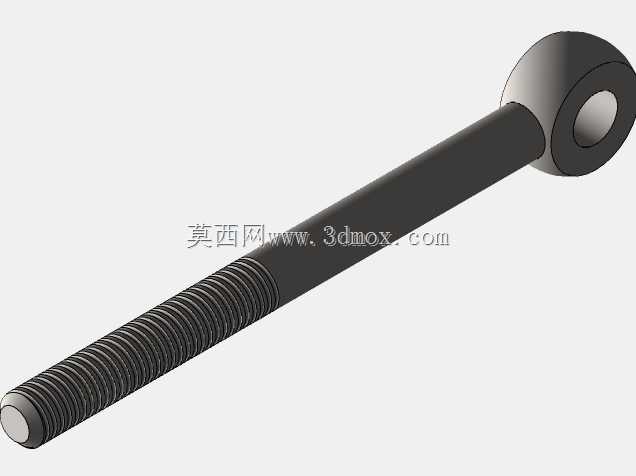

做三维建模的时候，这类标准件的尺寸边界是最需要注意的，不同规格的活节螺栓头部厚度、通孔直径、杆部光杆段长度、螺纹段长度都有严格的标准公差，不能随意缩放尺寸。比如M5规格的活节螺栓，头部外径要控制在适配铰接座安装孔的范围内，通孔直径要保证能穿入对应规格的圆柱销，安装时要预留出头部摆动的空间，不能和周边的结构件发生运动干涉；M20规格的活节螺栓，头部的通孔中心到杆部端面的尺寸要严格符合标准，否则装配后会出现拉杆长度偏差，导致整个铰接机构的运动行程不符合设计要求。在装配结构设计时，活节螺栓的光杆段要尽量和铰接座的孔位配合，避免螺纹段进入铰接转动区域，否则螺纹的牙型会在转动过程中不断磨损铰接孔的内壁，长期使用会导致连接间隙变大，机构出现晃动异响。另外在选型时，要根据连接点位的实际载荷选择对应性能等级的螺栓材质，有防腐需求的户外场景还要考虑表面处理的适配性，这套全尺寸系列的模型可以直接在装配设计时调用，根据不同的点位载荷快速匹配对应规格，不需要逐个绘制标准件，能大幅提升结构设计的效率，也能避免自行建模时出现的尺寸偏差，保证后续加工、采购的零件能直接装配使用。
