弯管类异形连接管路结构设计

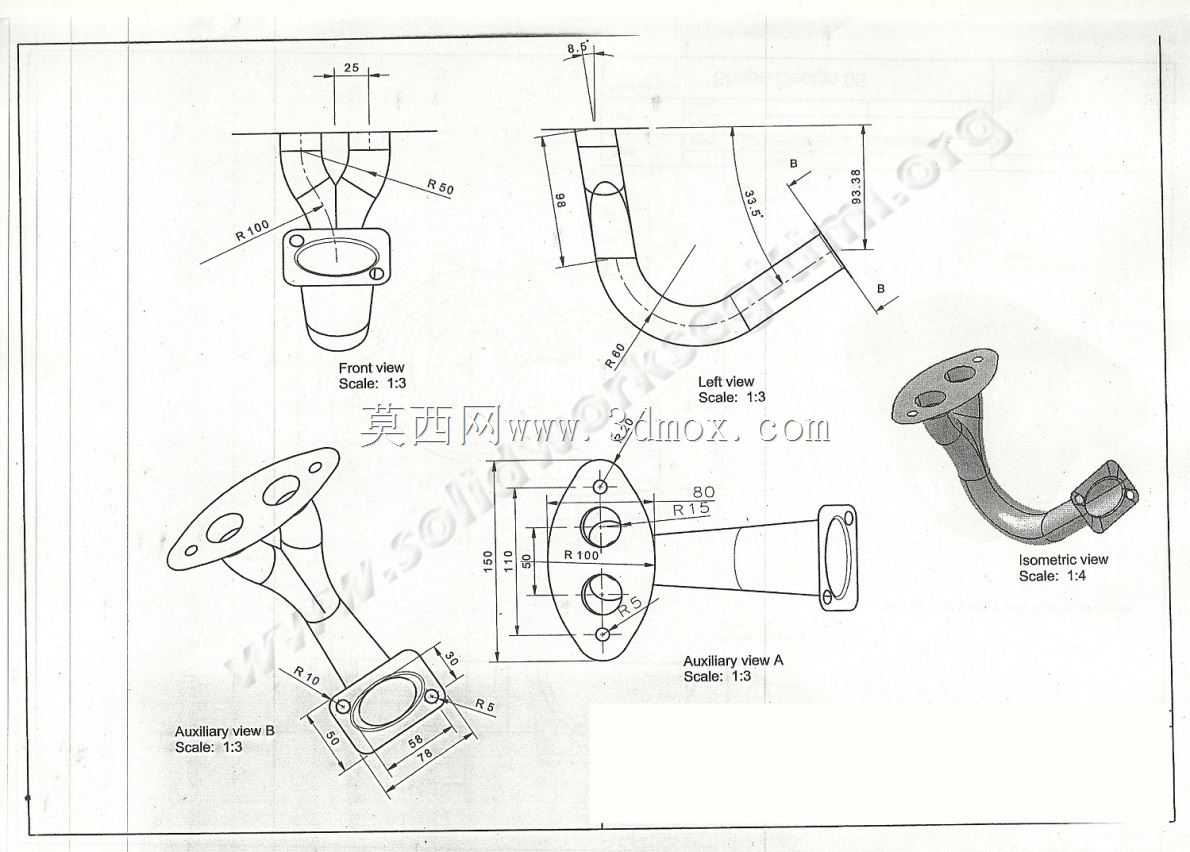

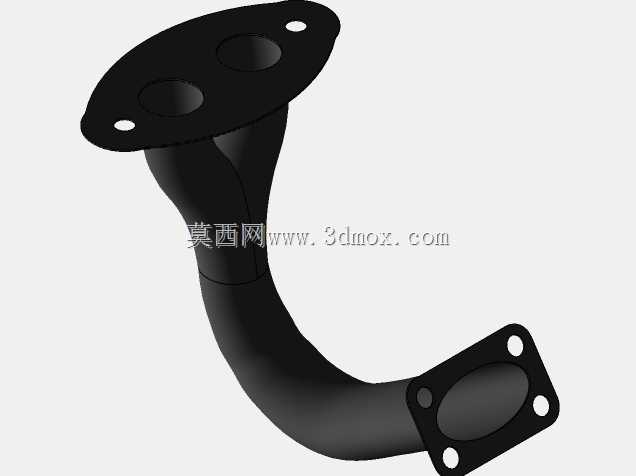

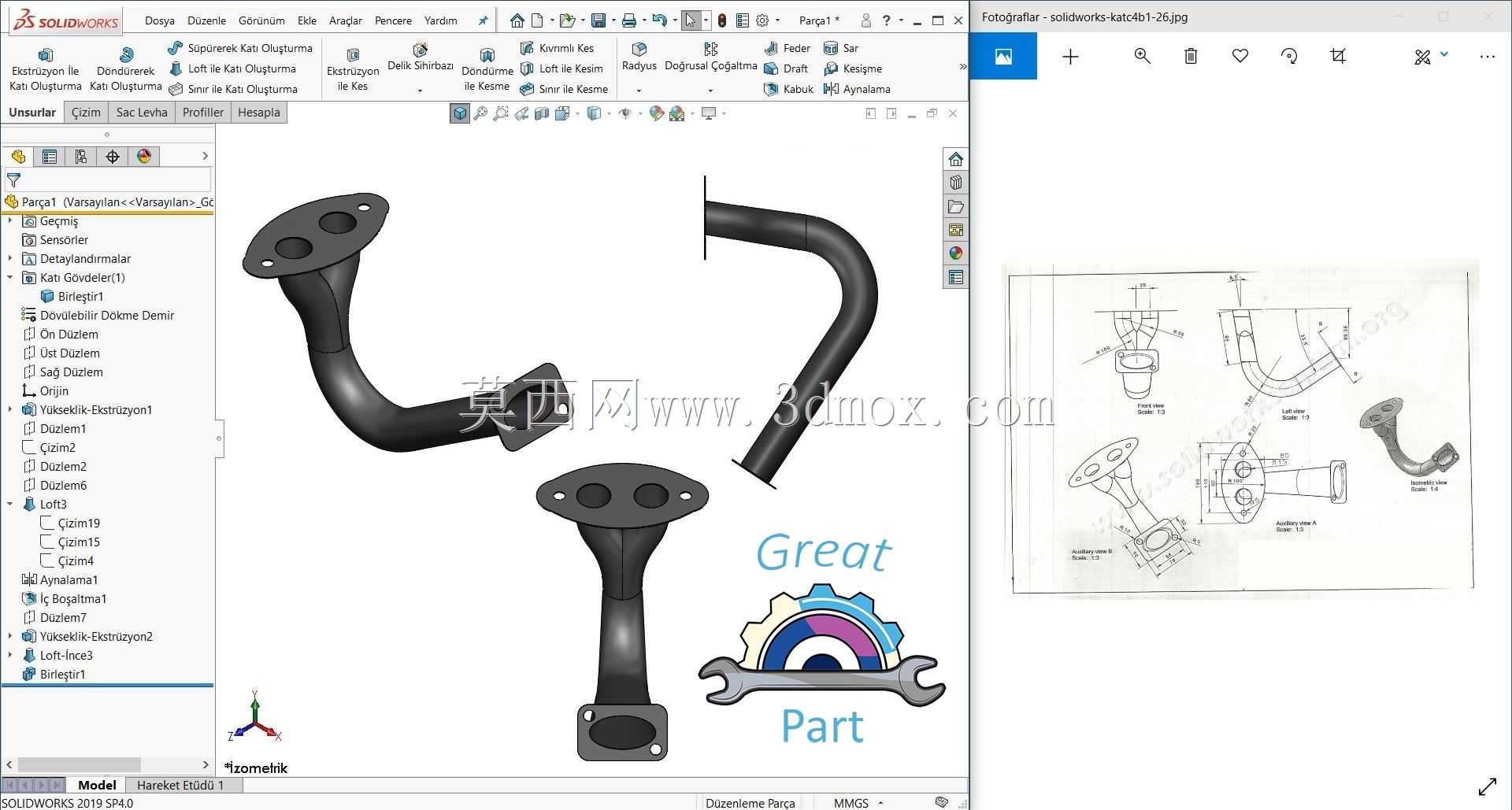

这类异形弯管连接件，常见于小通径流体输送系统的管路布局中，多用于空间受限、需要避让周边设备结构的安装场景，比如小型动力单元的油路布设、紧凑型通风管路的转向连接、小型内燃机的进气支路转接等工况，相比标准角度弯头，这类定制弯角的管件能减少管路接头数量，降低整个管路的泄漏风险点，同时压缩管路占用的安装空间，适配紧凑化的设备布局需求。从结构设计来看，这类管件两端分别设置了带安装孔的法兰连接面，一端为双孔椭圆法兰，适配小规格端面的密封对接，另一端为方形带孔法兰，可匹配对应规格的设备接口，法兰面均预留了密封件安装的贴合平面，安装时可搭配密封垫片实现端面静密封，避免输送介质泄漏。弯管段采用平滑圆弧过渡，没有直角弯折结构，能有效降低流体在管路转向处的阻力损失，减少介质流动时的湍流、振动与噪音，对于输送带微小杂质的流体，平滑内壁也能减少杂质在弯折处的沉积，降低管路堵塞的概率。设计过程中，首先需要确认两端接口的相对空间位置，包括两个法兰面的中心距、轴向夹角、安装面的朝向角度，这些参数直接决定了弯管的弯曲半径与空间走向，弯曲半径的取值需要兼顾管路流通性能与加工可行性，过小的弯曲半径会导致弯管处壁厚减薄量超标，降低管件的承压能力，过大的弯曲半径则会增加管件占用的空间，无法满足紧凑安装的要求。安装边界方面，需要提前核算弯管外侧的最小避让距离，避免安装后与周边的线束、其他管路、设备壳体产生干涉，两端法兰的安装孔位需要与对接接口的孔位完全同轴，安装孔的孔径要适配对应规格的连接螺栓，同时预留足够的螺栓拧紧操作空间，避免出现螺栓无法穿入、拧紧工具无操作空间的问题。管件的壁厚设计需要结合输送介质的工作压力、材质特性来确定，保证在额定工作压力下管壁的应力处于许用范围内，同时考虑加工过程中的壁厚减薄量，预留足够的强度余量。对于需要承受振动的管路场景，弯管的固有频率需要避开设备的工作振动频率区间，避免工作时产生共振，导致管路连接处松动、管壁疲劳开裂。这类管件的建模过程中，需要先绘制两端法兰的轮廓草图，确定两个法兰的空间位置与朝向，再通过扫描特征生成弯管主体，之后对法兰与弯管的衔接处做圆角过渡，降低应力集中系数，避免受力时在衔接位置出现断裂。建模完成后需要做干涉检查，确认弯管的所有外轮廓在预设的安装空间内没有冲突，同时核算管路的通径截面积，保证转向处的通径变化在允许范围内，不会出现通径骤缩影响介质流量的问题。实际应用中，这类异形弯管往往是针对特定设备的安装空间定制设计，无法直接用标准管件拼接替代，精准的三维建模能提前验证管路走向的合理性，减少现场安装时的配管修改工作量，提升管路装配的效率与一致性。
