筒状带法兰端盖腔体类机械构件

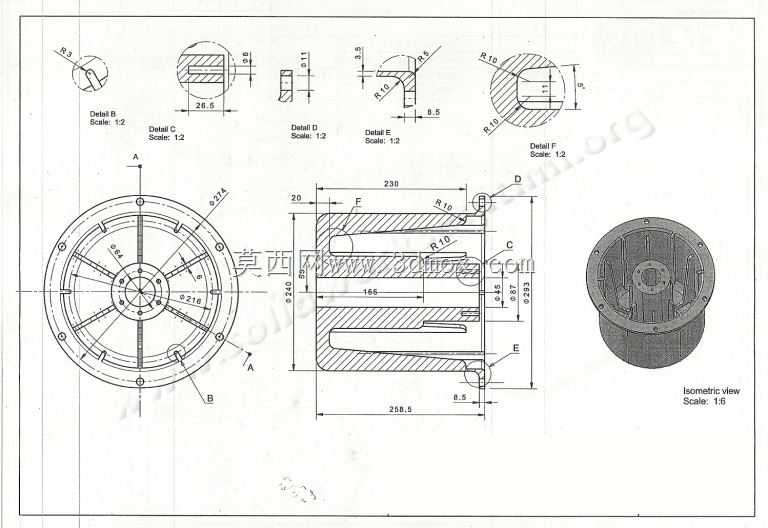

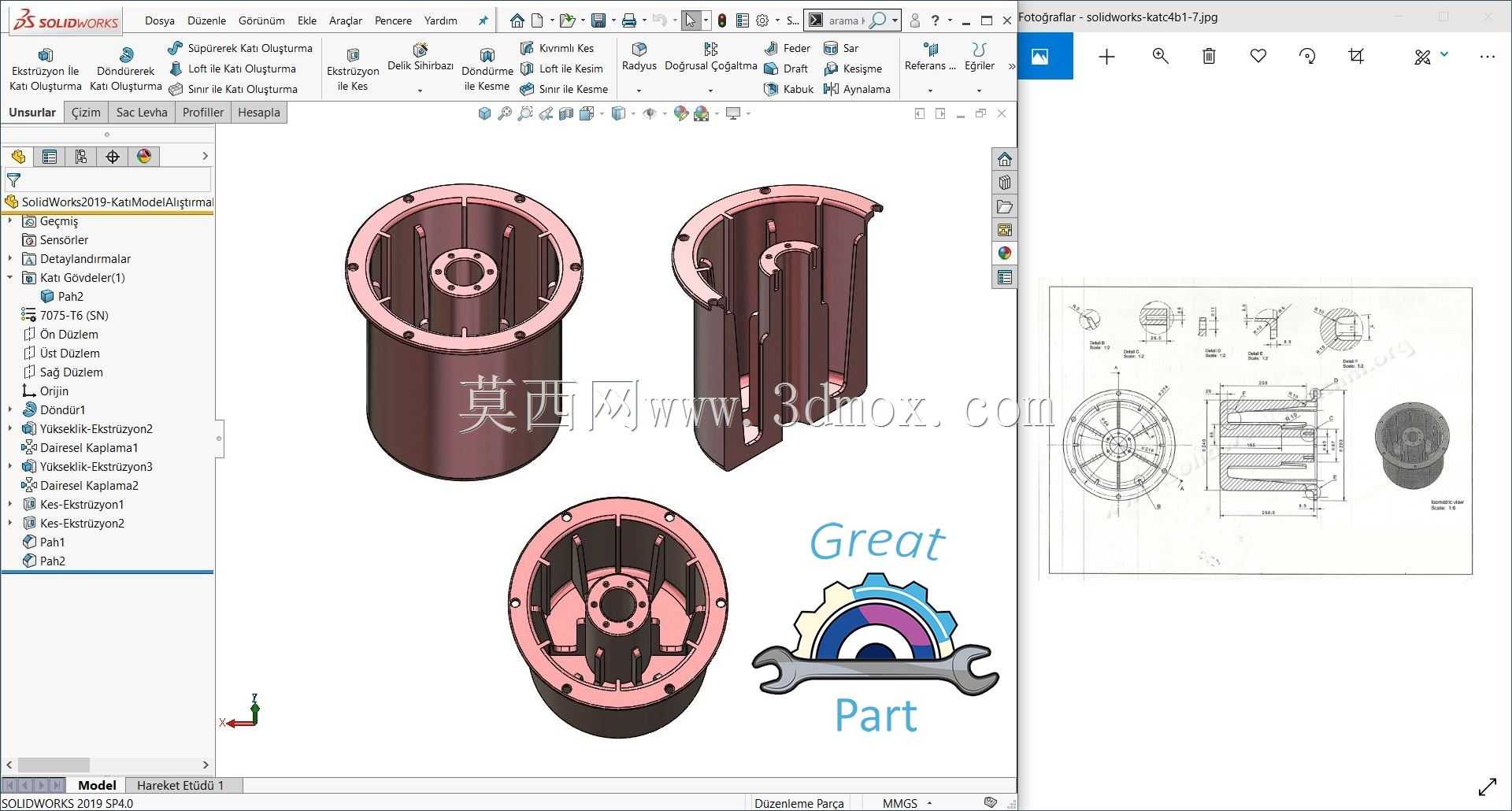

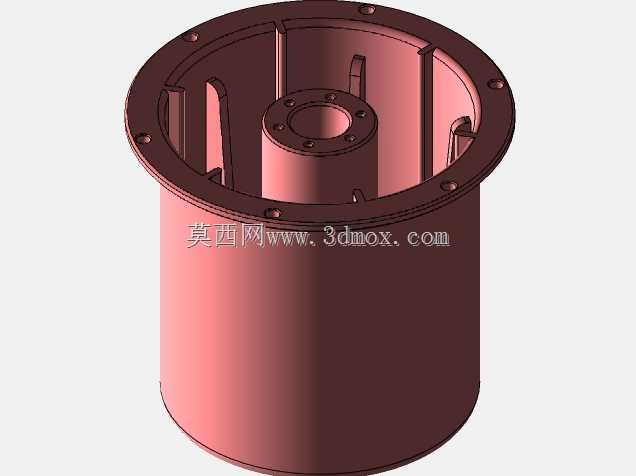

这类筒状带法兰端盖的腔体构件，多应用在动力传输、流体介质容纳、旋转部件防护类的工业场景中，常见于小型动力单元的外壳、泵类设备的容纳腔、或是传动组件的防护壳体，核心作用是为内部安装的轴系、叶轮、绕组等核心部件提供封闭的安装空间，同时隔绝外部粉尘、水汽、碎屑的侵入，保证内部组件运行的环境稳定性。从结构设计逻辑来看，这类构件首先要满足内部组件的安装空间需求，筒身的内径尺寸需要匹配内部最大回转件的外径，预留足够的装配间隙同时避免空间冗余带来的材料浪费，筒身的轴向长度则要覆盖内部所有叠装组件的总轴向尺寸，同时在两端预留出端盖连接、密封件安装的余量。两端的法兰端盖结构是设计的核心重点，法兰端面上的安装孔采用圆周均布的排布方式，孔位的分度圆直径、孔径大小都要匹配对应连接件的规格，保证连接时的受力均匀，避免局部应力集中导致的法兰变形；端盖中心的通孔结构是为动力输出轴或者介质管路预留的穿装位置，孔壁需要预留密封槽的加工空间，用来安装密封圈、油封这类密封件，防止内部介质泄漏或是外部杂质进入。从建模的设计思路来看，首先要确定整体的回转基准轴线，所有筒身、法兰、中心孔的特征都围绕这条基准轴展开，保证整体的同轴度公差要求，避免后续装配时出现轴系卡滞、密封件偏磨的问题。筒身的壁厚设计需要兼顾结构强度和轻量化需求，根据腔体内部的工作压力、外部的载荷情况计算最小壁厚，同时在筒身内壁设置轴向的加强筋结构，这些加强筋沿圆周均布，一方面可以提升筒身的径向抗变形能力，避免腔体受外压或是内部压力作用出现失圆变形，另一方面也可以作为内部组件的安装定位导轨，方便内部叠装的零件沿筋条滑入到位，提升装配效率。在安装边界的考量上，构件一端的法兰通常作为固定安装面，对接设备的主机架或是相邻的腔体段，法兰端面的平面度需要满足密封要求，表面粗糙度要控制在合理范围，保证密封垫片压紧后不会出现渗漏；另一端的端盖则多为可拆卸结构，方便后期对内部组件进行检修、更换，端盖和筒身的连接除了法兰螺栓之外，还会设置定位销孔，保证每次拆装后端盖的位置精度，避免中心孔出现同轴度偏差。这类构件在实际使用中，还要考虑不同工况下的适配性，如果是应用在有腐蚀介质的场景，筒身和法兰的材质需要选用耐腐蚀的合金或是做表面防腐处理，如果是应用在高速旋转部件的防护场景，还要做动平衡校验，在法兰端面预留平衡配重的调整位置，避免高速运行时出现振动问题。从结构细节来看，筒身和法兰的连接位置做了圆角过渡处理，避免直角连接处的应力集中，在承受交变载荷的场景下，这种圆角过渡可以大幅提升构件的疲劳寿命，减少连接处开裂的风险；内壁的加强筋和筒壁、端盖的连接位置也做了小圆角处理，避免注塑或是铸造加工时出现缩孔、应力集中的缺陷，同时也能减少应力集中带来的结构失效风险。在装配逻辑上，内部的组件会从可拆卸端盖的一侧依次装入，沿内壁的加强筋定位到指定的轴向位置，通过端盖压紧或是内部的卡簧结构固定轴向位置，中心轴穿出端盖的位置安装油封，法兰对接面安装密封垫片，所有螺栓按照对角线顺序分次拧紧，保证法兰面受力均匀，密封件压缩量一致。这类构件的尺寸设计没有统一的固定值，完全根据内部容纳的组件尺寸、安装空间的边界限制来确定，法兰的外径要比筒身外径大出足够的尺寸，保证安装孔的位置有足够的连接强度，不会出现螺栓孔边缘距离筒壁过近导致的法兰边开裂问题；端盖中心的通孔直径要比穿过的轴径大出合理的间隙，避免轴运转时和端盖发生摩擦，同时间隙也不能过大，否则会导致密封件的压缩量不足，影响密封效果。
