涂层附着力检测用便携夹持测试装置

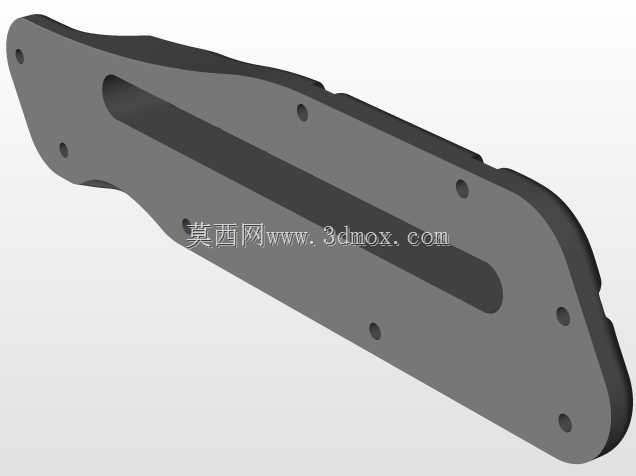

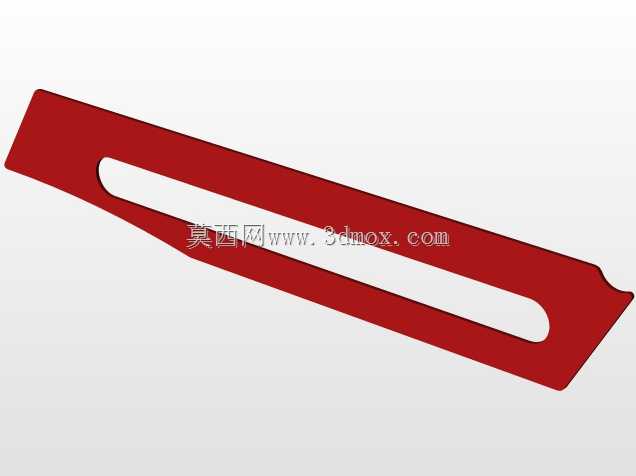

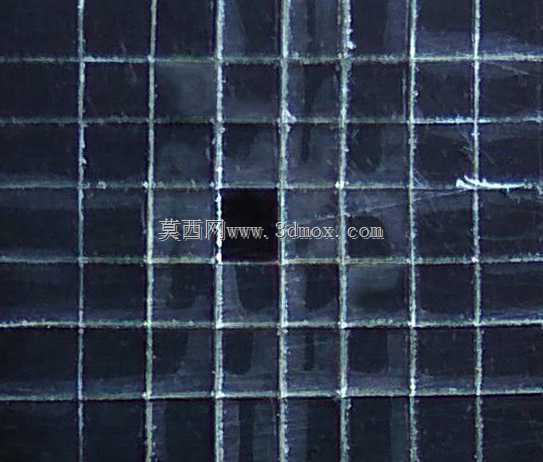

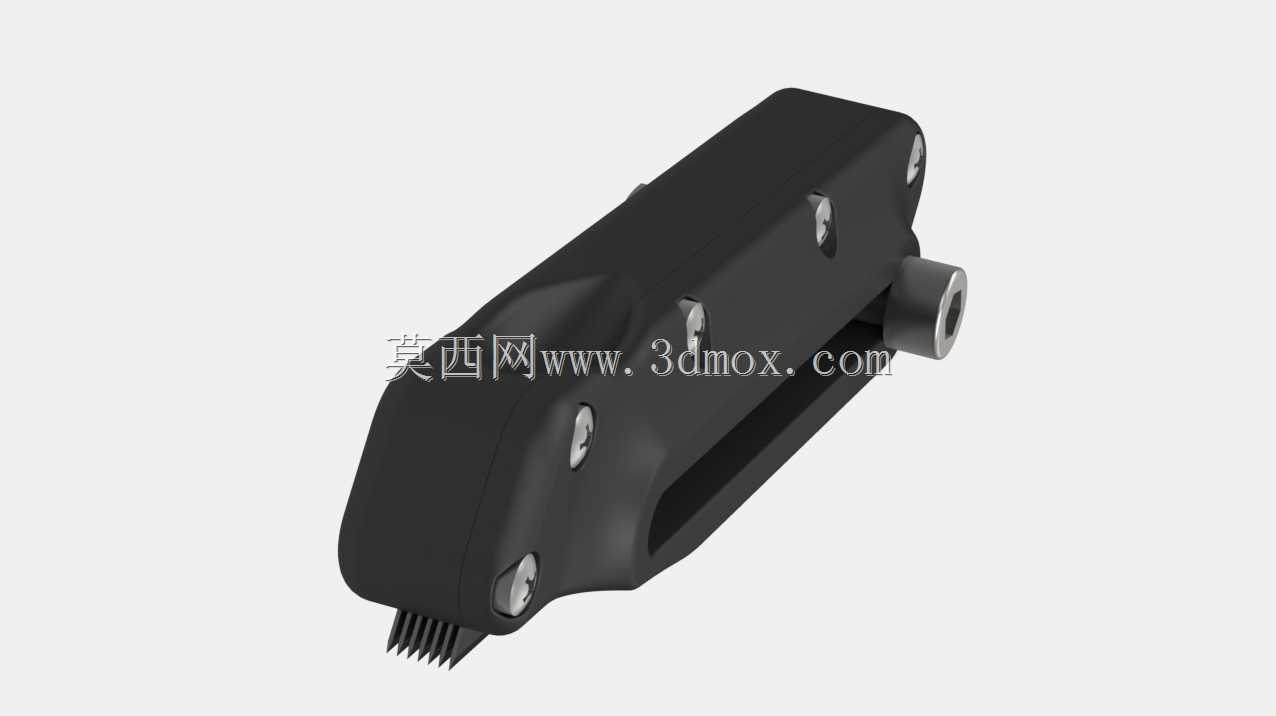

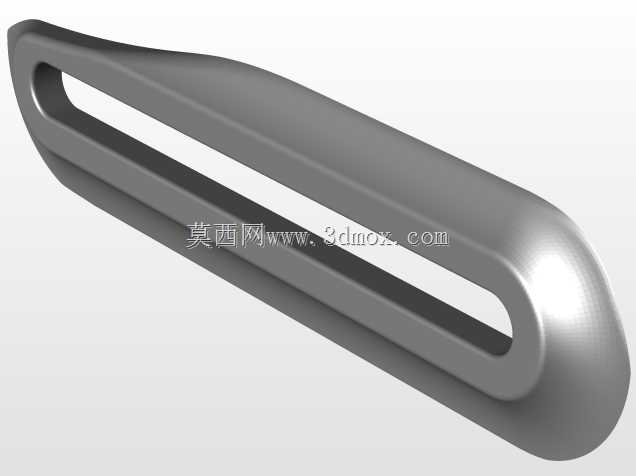

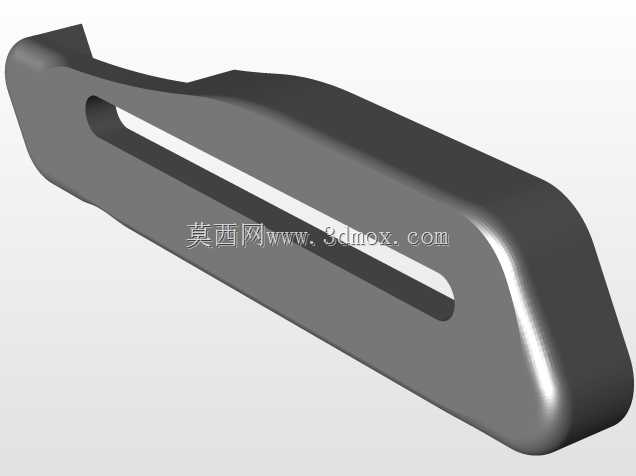

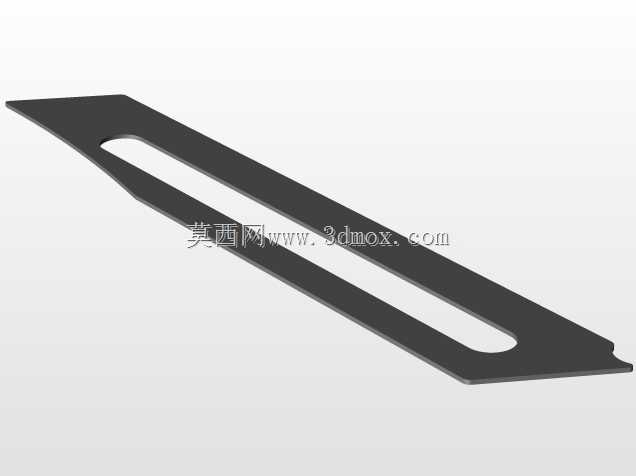

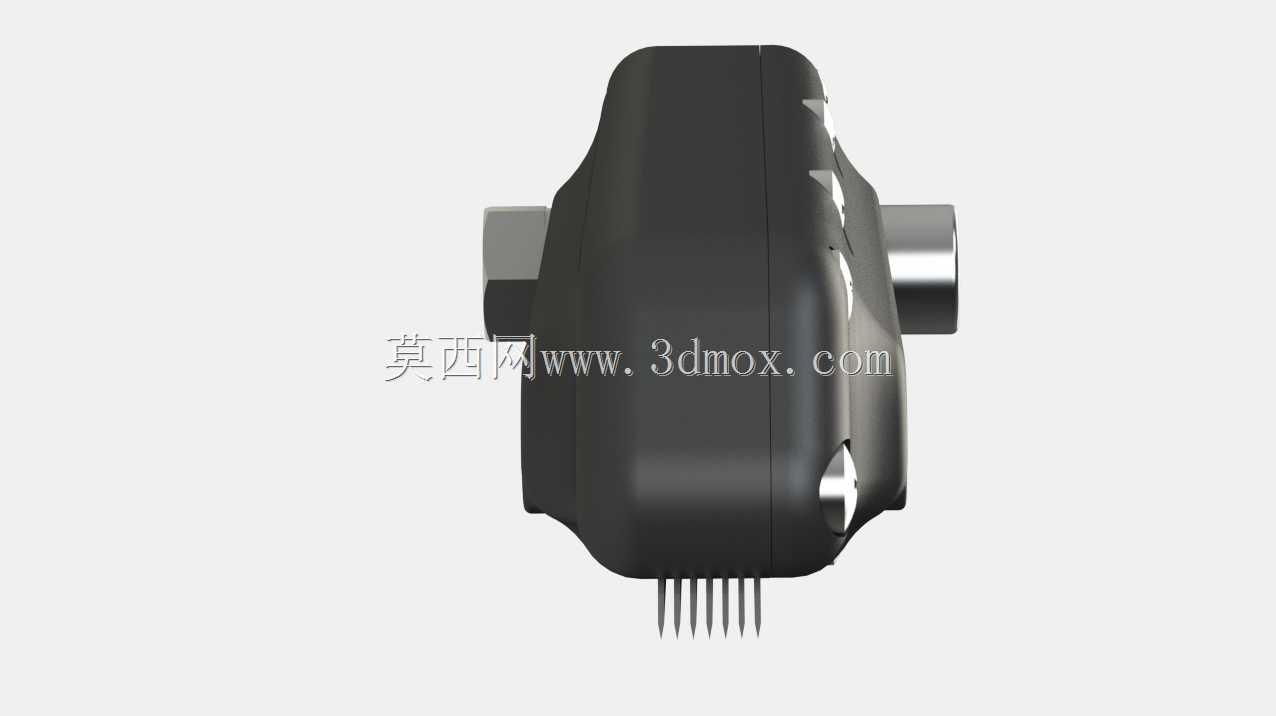

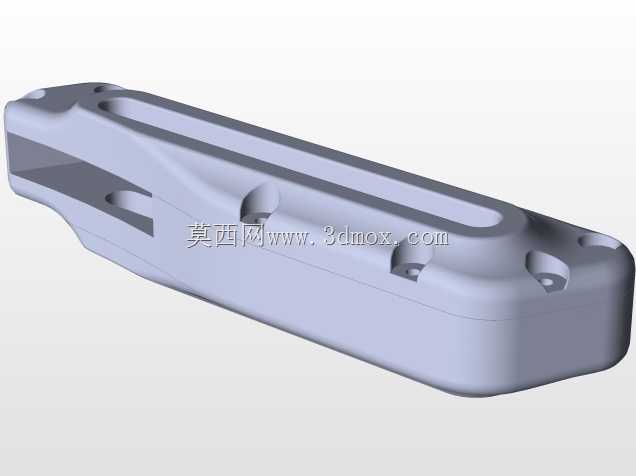

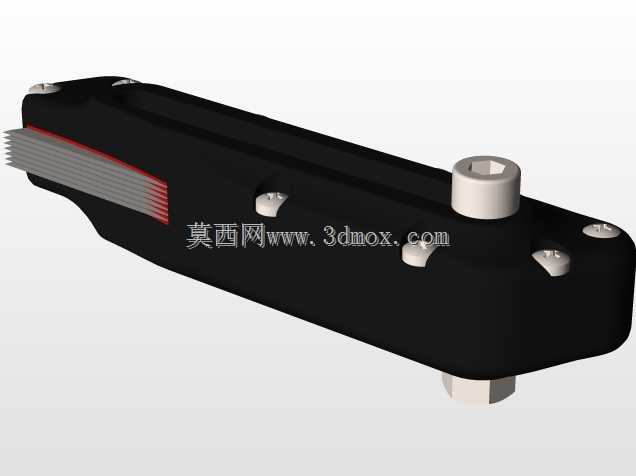

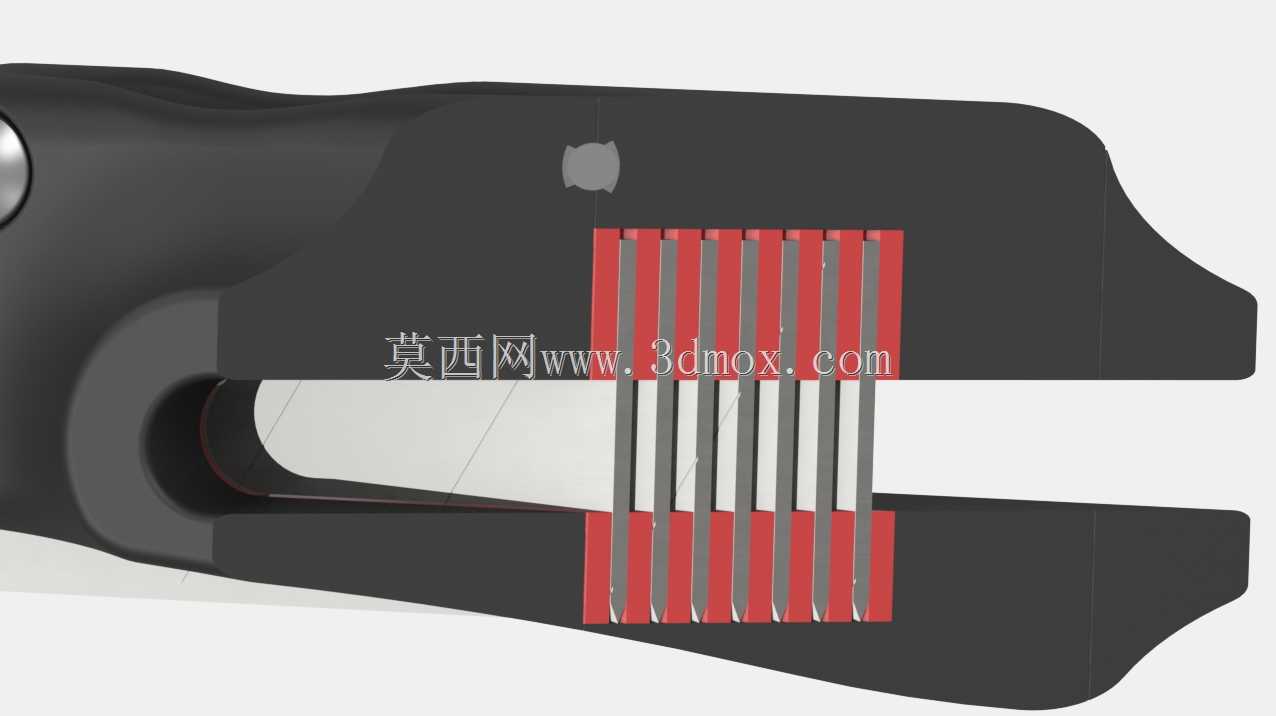

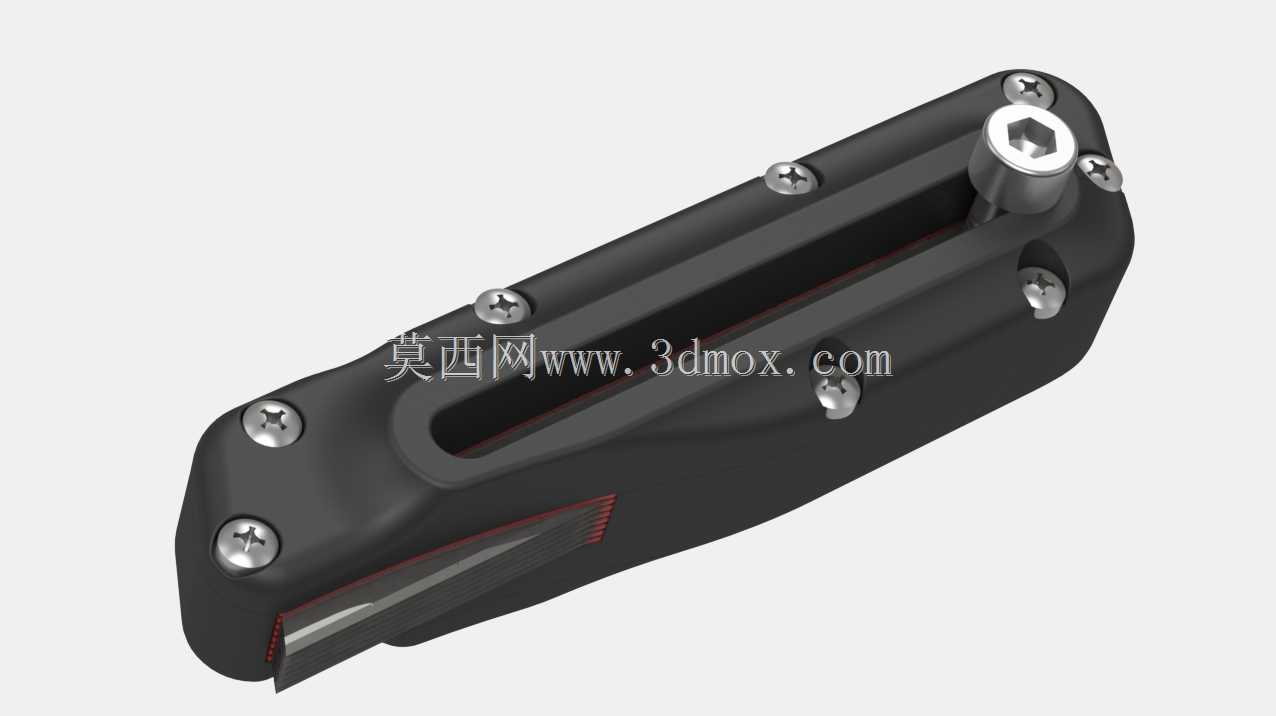

在表面处理相关的实验室检测、来料检验环节，涂层与钢基体的结合强度是判定表面处理工艺合格性的核心指标之一，常规的专业附着力检测设备采购成本高，且对于小批量试样、现场快速抽检的场景适配性不足，这类简易夹持测试装置正是为填补这类场景的使用空白而设计。装置整体采用分体式夹持结构，主体框架为长条形槽式结构，通过多组十字槽盘头螺钉完成上下盖板的锁紧固定，框架中部预留通长槽位用于安装测试执行部件，端部设置内六角圆柱头螺钉作为施力调节端，可通过旋转螺钉实现测试压头的进给动作，配合不同厚度的垫片、测试叶片完成不同台阶高度的附着力划格或剥离测试动作。从结构设计逻辑来看，装置的核心设计点在于可替换的测试间隙适配结构，测试叶片厚度设定为0.4mm，配套垫片厚度为0.6mm，可组合形成1mm的标准测试台阶，满足常规涂层附着力测试的间隙要求；考虑到3D打印工艺的成型精度限制，垫片在打印完成后需经过砂纸打磨处理，将实际厚度修正至0.6mm的设计值，避免因成型误差导致测试间隙偏差，影响最终检测结果的准确性。装置的安装边界较为灵活，整体外形为手持便携尺寸，无需固定在专用工作台面上，操作人员可单手握持完成测试操作，框架侧面的内凹造型贴合手部握持曲线，长时间操作不易产生疲劳感；所有连接螺钉均采用标准紧固件，后期维护时可直接替换同规格标准件，无需定制特殊配件。在实际使用场景中，该装置可直接用于实验室小试样的涂层附着力快速验证，也可携带至生产现场完成线上工件的抽检作业，无需外接电源或配套气源，纯机械结构的可靠性更高，不会出现电子检测设备的电量不足、传感器漂移等问题。结构设计上充分考虑了3D打印的成型工艺特性，所有结构均无大角度悬空面，打印时无需添加大量支撑，成型后去除支撑的工作量小，表面质量更容易保证；框架上的螺钉安装孔采用通孔设计，打印后可通过手铰轻微修正孔位精度，保证螺钉装配的顺畅度。测试端的叶片采用快换式结构，松开端部的锁紧螺钉即可快速替换不同刃口状态的叶片，适配不同硬度涂层的测试需求，当叶片刃口出现磨损时可单独更换，无需更换整个装置主体，降低长期使用的耗材成本。装置的施力端采用内六角螺钉结构，操作人员可通过内六角扳手控制进给量，从而控制测试时的划切深度，避免划透过深损伤基体材料，也可防止划切过浅无法穿透涂层导致测试结果失真。从结构强度角度来看，上下盖板通过沿长度方向均匀分布的6组螺钉完成锁紧，受力时框架的变形量极小，可保证测试过程中叶片与测试面的平行度稳定，不会出现因框架变形导致的划切深度不均问题；中部的通长槽既为叶片的滑动提供了导向空间，也减轻了装置整体重量，进一步提升手持操作的便携性。
