特殊弹药筒爆炸视图结构设计

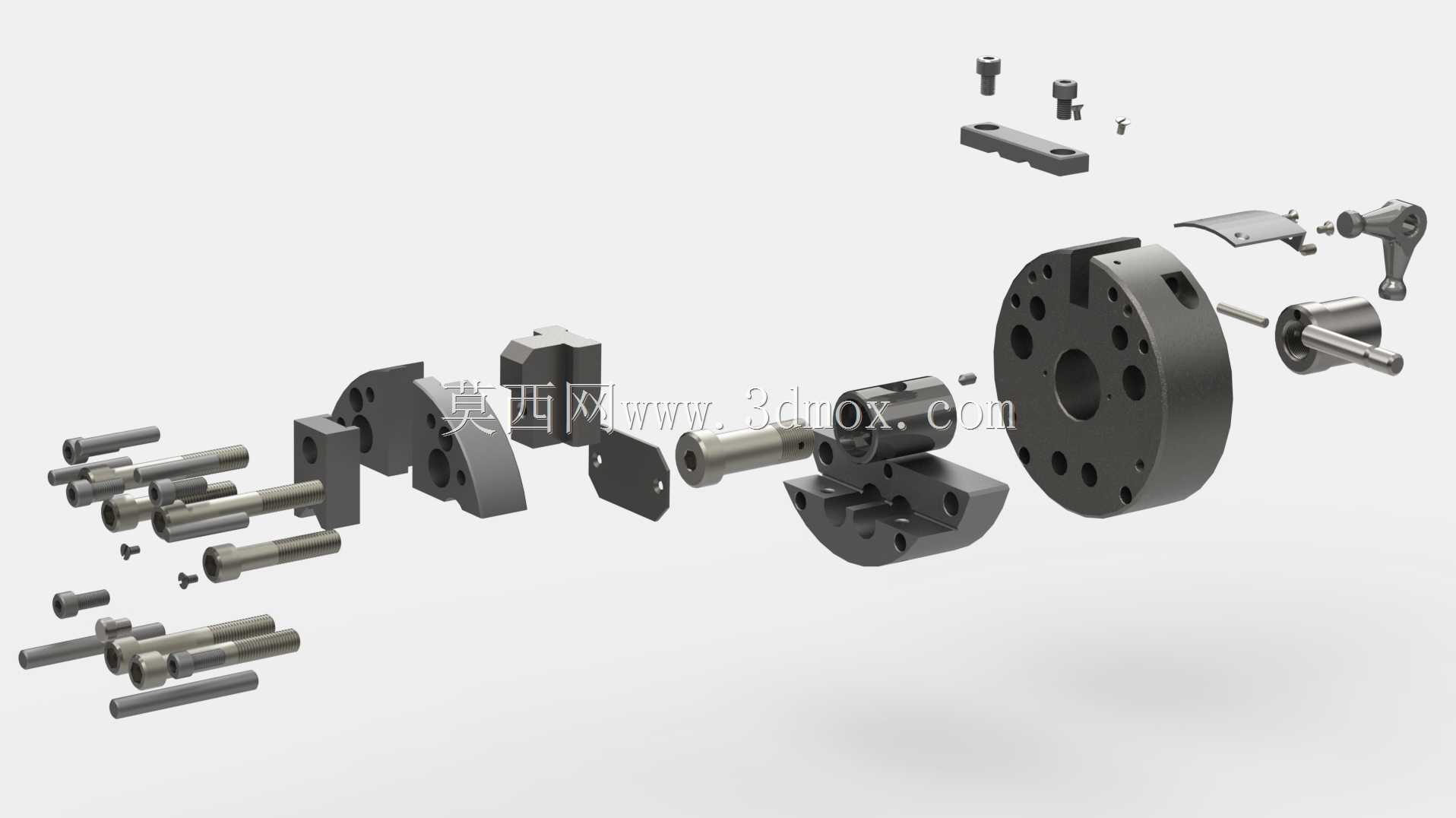

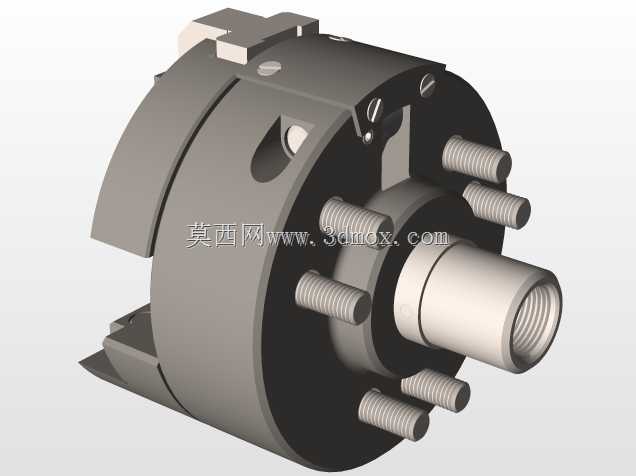

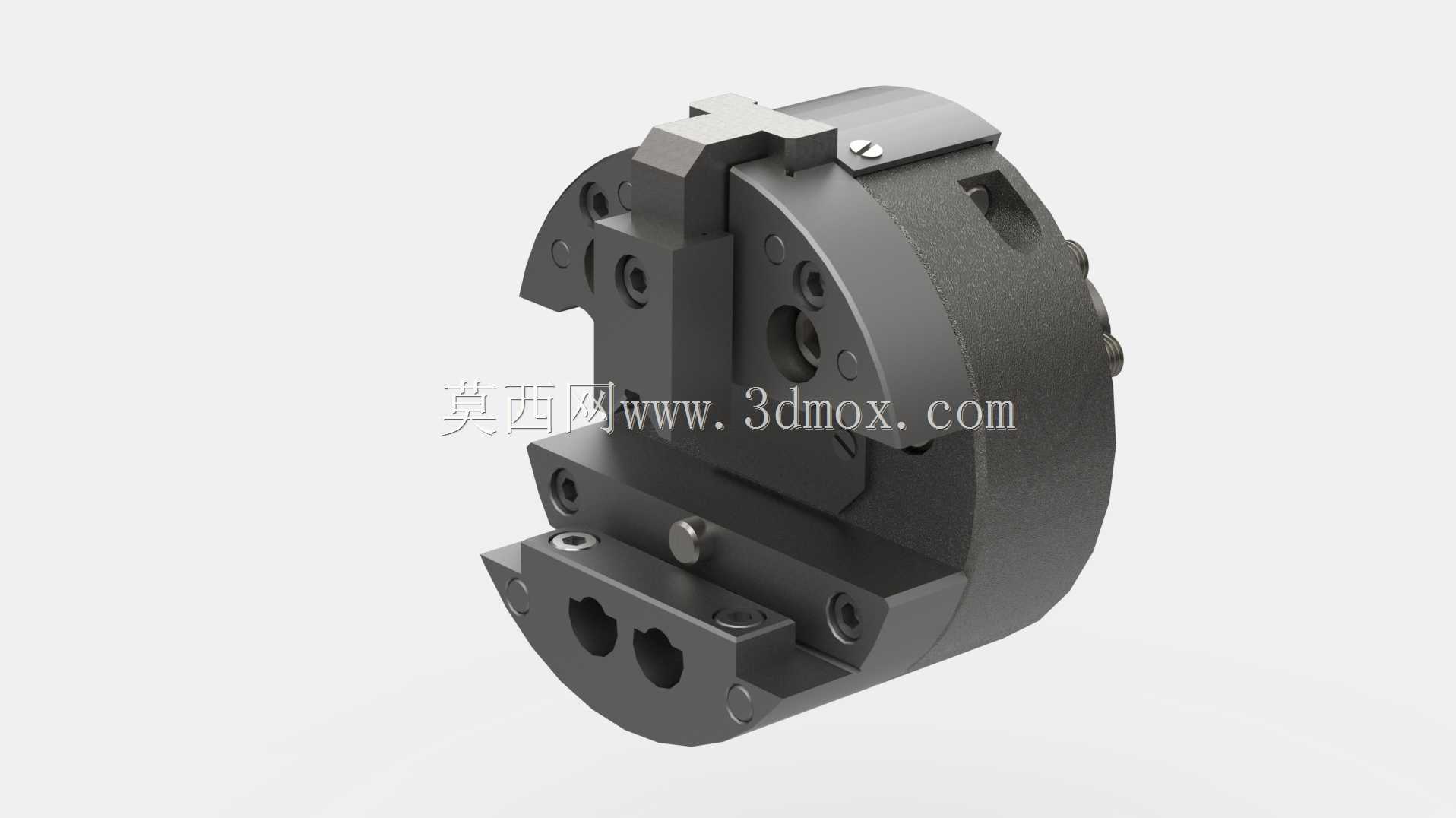

这套结构的拆解视图完整呈现了特殊弹药筒的全部装配层级，从最外侧的端盖法兰到内部的定位销、锁紧块、导向轴，每一个零件的装配顺序与配合关系都通过爆炸排布清晰展现，没有做任何简化省略，完全还原实物的装配逻辑。在实际应用场景中，这类弹药筒结构多用于特种发射装置的容弹与击发传动环节，区别于常规制式弹药的一体式壳体，它采用多组件拼接的结构设计，核心是为了适配特殊口径的发射需求，同时兼顾内部装药腔的可维护性与击发通路的同轴度精度。从功能特性来看，主体的圆盘法兰件是整个结构的装配基准，端面上均匀分布的沉孔用于和发射装置的弹膛定位面锁紧，孔位的位置度公差直接决定弹药入膛后的同轴度，一旦偏差超过0.02mm就会出现击发偏移的问题；法兰中心的通孔是击针的通行通路，内壁做了Ra0.8的粗糙度处理，避免击针往复运动时出现卡滞。法兰一侧延伸出的轴套结构用于和弹膛内壁的导向槽配合，装配时顺着导向槽滑入即可完成周向定位，不需要额外做角度调整，能大幅提升装填效率。分布在法兰周边的异形锁紧块，采用楔面配合的设计，当弹药筒推入弹膛到位后，锁紧块会在内部弹簧的作用下弹出，卡入弹膛内壁的锁止槽，避免发射时的后坐力导致弹药筒移位；退壳时靠抽壳钩的作用力挤压锁紧块的楔面，就能让锁紧块回缩解锁，完成退壳动作。内部的多根导向轴承担了各个活动组件的运动导向作用，不同直径的轴对应不同的运动行程，其中直径最粗的主轴承担击发时的主要冲击力，材料选用高强度合金钢，表面做渗碳处理提升耐磨性，轴端的倒角设计方便装配时快速对准孔位，减少装配卡顿。配套的小型紧固件包括内六角圆柱头螺钉、圆柱定位销、小型弹簧，其中定位销用于固定各个固定组件的相对位置，螺钉提供足够的锁紧力防止组件松脱，小型弹簧为锁紧块提供持续的顶推力，保证锁止可靠性。设计这套结构时，首先要确定的是整体的安装边界，弹膛的容纳直径决定了法兰件的最大外径，弹膛的深度决定了整个弹药筒的轴向总长度，所有外伸的组件都不能超出这个边界，否则会出现无法入膛的问题；其次要考虑各个活动件的运动行程，锁紧块的弹出行程要控制在1.5-2mm之间，行程过短会导致锁止不可靠，行程过长会出现退壳时解锁卡滞；击针通路的同轴度要从法兰端到轴套端全程控制，每一段孔的同轴度公差不能超过0.01mm，否则会出现击针偏磨甚至击发失效的问题。另外，各个拼接面的密封设计也很关键，装药腔的拼接面采用端面密封的结构，靠加工精度保证平面度，不需要额外加装密封圈，避免高温高压燃气从拼接缝隙泄漏，影响发射威力甚至出现炸膛风险。从装配逻辑来看，整个结构采用从内到外的装配顺序，先将主轴、锁紧块、弹簧装入法兰内部的腔室，再依次安装两侧的端盖、导向轴、紧固件，最后安装外侧的定位块与接头组件，每一个零件都设计了防呆结构，不会出现装反的问题；拆解时只需要拆下外侧的端盖螺钉，就能依次取出内部的所有组件，方便日常的维护检查与部件更换。在实际的工况下，这套结构要承受发射时瞬间的高温高压冲击，所以所有受力部件的材料都要做相应的热处理，保证强度与韧性的匹配，避免出现脆性断裂或者塑性变形；各个运动副之间的配合间隙要控制在合理范围，常温下的间隙在0.01-0.02mm之间，既要保证运动顺畅，又要避免高温下零件膨胀导致卡滞。
